Штатив-манипулятор АРИОН ШСУ-2У

Цена:

930 000 ₽

NULL

Производитель: Арион

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Описание
Технические характеристики

Штатив-манипулятор АРИОН ШСУ-2У

АРИОН ШСУ-2У — усиленная модификация штатив-манипулятора АРИОН ШСУ-2, предназначенная для позиционирования рентгеновских аппаратов, масса излучателей которых превышает 60 кг. Изготавливается под различные типы аппаратов: РПД, Eresco, Baltospot, Site-X, Bosello, Isovolt, РАП и т. д.

Штатив-манипулятор представляет собой платформу со стойкой и размещенной на ней стрелой. Конструкция модели ШСУ-2У имеет усиленную стойку, усиленную раму платформы и колеса. Задние (поворотные) колеса платформы оснащены тормозным механизмом для их блокировки и фиксации положения штатив-манипулятора.

Вертикальное перемещение стрелы осуществляется мотор-редуктором с частотным приводом и управляется с помощью выносного пульта управления. Горизонтальное движение стрелы, поворот закрепленного на стреле излучателя в вертикальной и относительно горизонтальной плоскости осуществляется с помощью ручных механизмов. Стойка штатива у своего основания также имеет ручной поворотный механизм с фиксатором.

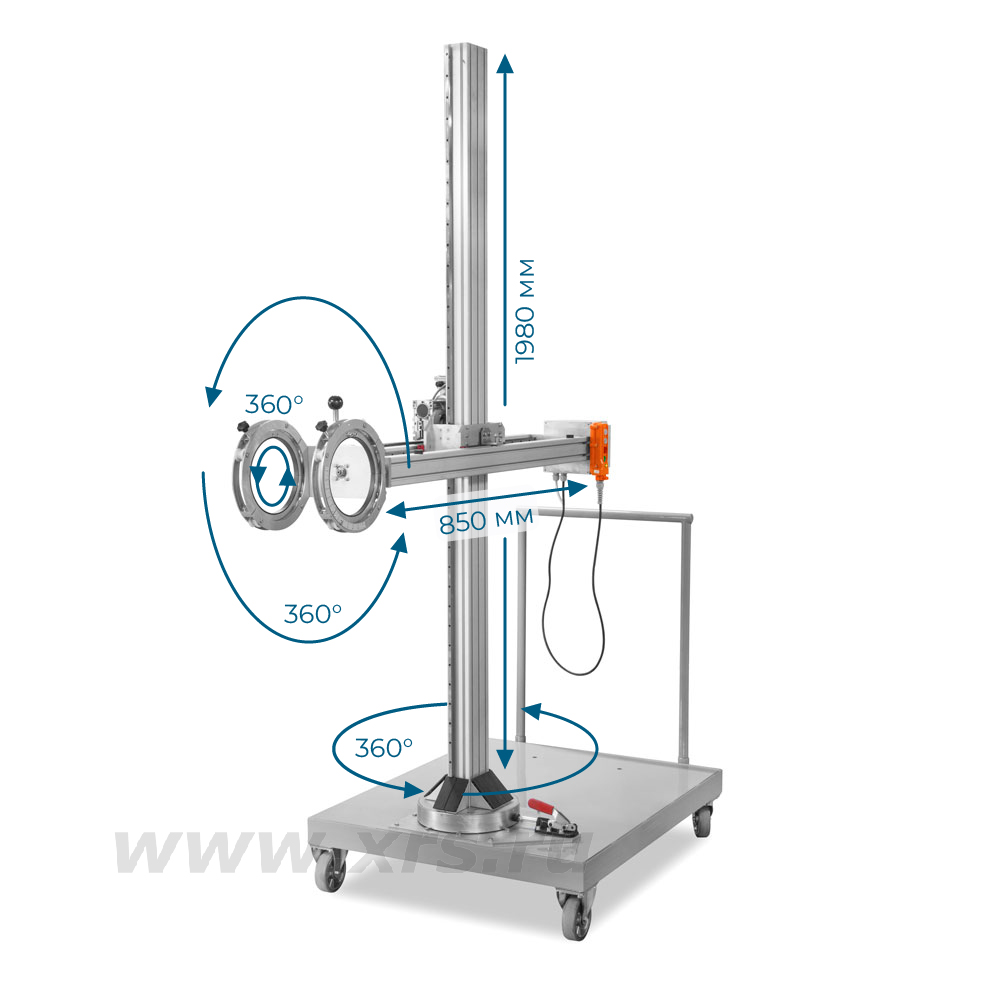

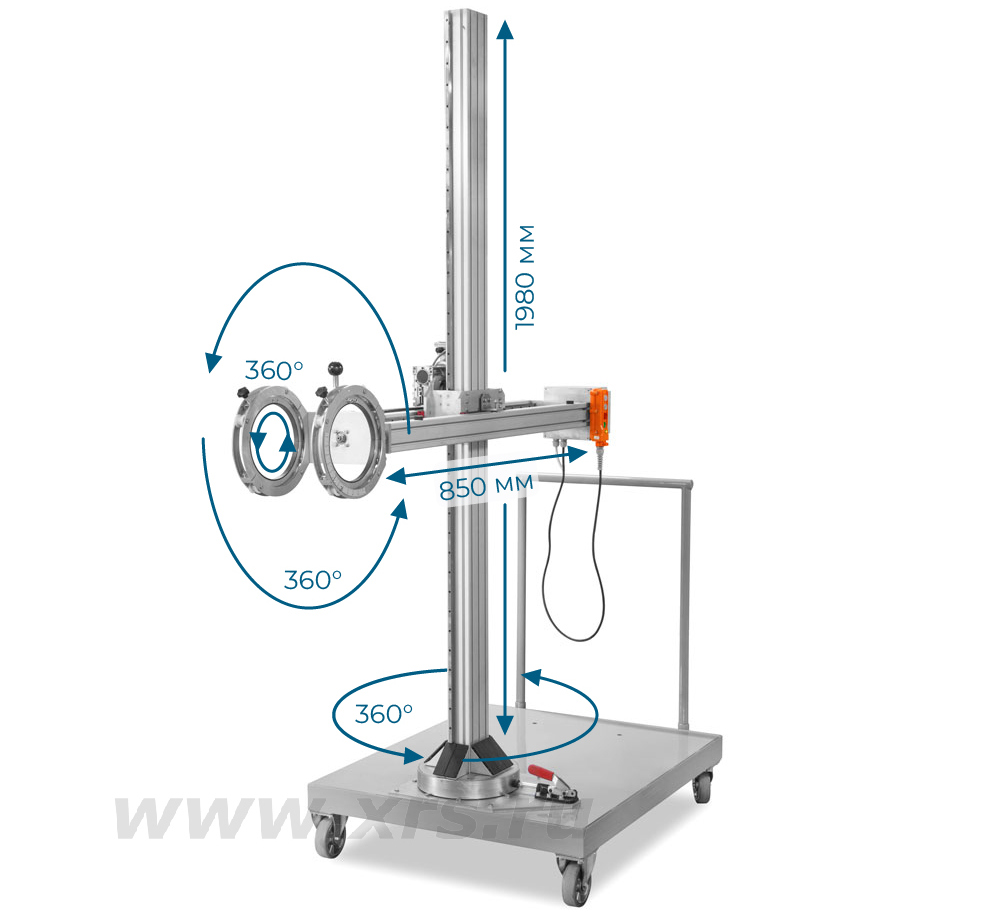

Степени свободы штатив-манипулятора АРИОН ШСУ-2У

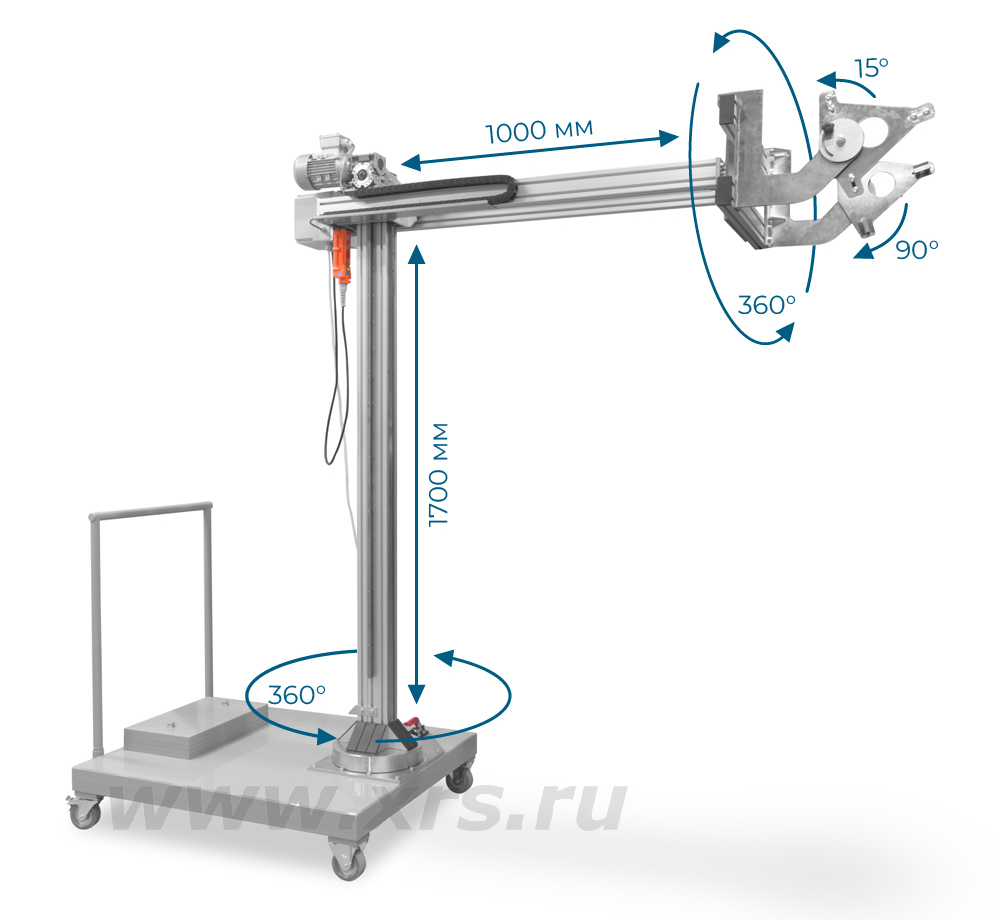

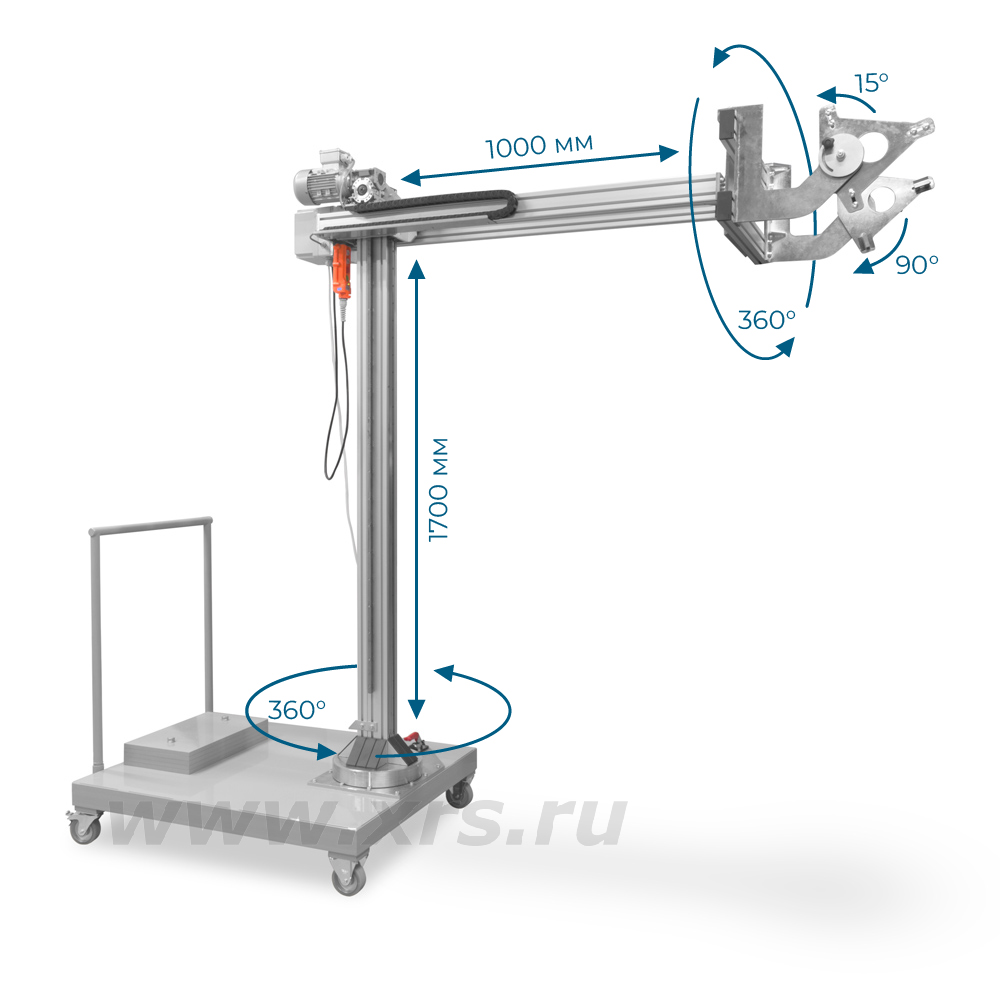

Степени свободы штатив-манипулятора АРИОН ШСУ-2У в исполнении для рентгеновского аппарата РАП 300-5. Стрела удлинена до 1 м по желанию заказчика

По специальному заказу возможны варианты исполнения штатив-манипулятора АРИОН ШСУ-2У с различными степенями свободы, уровнями автоматизации и диапазонами перемещений рентгеновского аппарата.

Наименование параметра	Значение
Габаритные размеры с минимальным выносом стрелы (без крепления р/а и ложемента для кабеля) (Д × Ш × В), мм	1420 × 950 × 2620
Габаритные размеры с минимальным выносом стрелы с установленным ложементом для кабеля с жесткой фиксацией сверху стойки (Д × Ш × В), мм	1420 × 950 × 2690
Габаритные размеры с минимальным выносом стрелы с установленным ложементом для кабеля с роликовым перемещением (Д × Ш × В), мм	1420 × 950 × 2800
Габаритные размеры с максимальным выносом стрелы (без крепления р/а и ложемента для кабеля) (Д × Ш × В), мм	2110 × 950 × 2620
Габаритные размеры штатива без стрелы (без ложемента для кабеля) (Д × Ш × В), мм	1200 × 950 × 2620
Максимальное горизонтальное расстояние от переднего торца платформы до оси излучателя рентгеновского аппарата, мм	зависит от модели р/а
Клиренс платформы, мм, не менее	160
Максимальное число степеней свободы штатива для перемещения рентгеновского излучателя, шт.	5
Конструкция системы крепления, мм	зависит от модели р/а
Максимальное горизонтальное расстояние от переднего торца платформы до центра источника излучения высоковольтного блока рентгеновского аппарата	зависит от модели р/а
Ход перемещения стрелы в горизонтальной плоскости, мм	850
Ход перемещения стрелы в вертикальной плоскости, мм	1980
Угол вращения рентгеновского аппарата в вертикальной плоскости, град.	360
Угол вращения стойки штатива относительно собственной оси, град.	360
Высота расположения центра подъемного механизма, мин., мм	470
Высота расположения центра подъемного механизма, макс., мм	2425
Номинальная скорость подъема/опускания, мм/с	25
Время плавного разгона до номинальной скорости, с	3
Грузоподъемность платформы, кг	400
Максимальная масса излучателя рентгеновского аппарата, кг	120
Масса штатива-манипулятора, кг	250

В таблице приведены общие значения технических характеристик. В зависимости от исполнения изделия по конкретному ТЗ заказчика значения могут меняться.
