Стационарный рентгеновский аппарат постоянного тока РАП 220-5
РАП 220-5 предназначен для контроля рентгенографическим методом сварных швов металлоконструкций, а также отливок из стали и цветных металлов. Относится к рентгеновским аппаратам направленного действия.
Описание аппарата
Рентгеновский аппарат РАП 220-5 состоит из следующих компонентов:
- блок излучателя с навесным вентиляторным блоком;
- блок питания;
- пульт управления;
- блок сигнализации;
- комплект соединительных кабелей.
Пульт управления оснащен замком безопасности, что исключает возможность несанкционированного запуска рентгеновского излучения. В верхней части пульта находятся разъемы для подключения к блоку питания и блоку сигнализации. На дисплей пульта управления выводится вся необходимая для оператора информация: напряжение на трубке (U, кВ), анодный ток (I, мА), время экспозиции (T, сек.), температура изолирующего масла (t, °C).
В блок излучателя встроен датчик температуры, который защищает его от перегрева: если изолирующее масло достигнет температуры +60 °С, работа блока прекратится. В центре фронтальной части излучателя находится выходное окно рентгеновской трубки, снабженное лазерным целеуказателем. Позиционирование блока излучателя относительно объекта контроля может осуществляться с помощью автоматизированных манипуляторов.
РАП 220-5 питается от однофазной сети переменного тока 220 В. Блок питания обеспечивает регулирование и стабилизацию режимов работы рентгеновской трубки, а также ее защиту от перегрузки. К блоку питания также могут подключаться сигнальная лампа-вспышка и дверные блокировочные контакты, которые служат для штатной блокировки аппарата при открытых дверях камеры или рентгенозащитного бокса.
Вентиляторный блок представляет собой съемный кожух с тремя вентиляторами, который формирует воздушный поток, обтекающий блок излучателя. Аппарат может работать без вентиляторного блока, но при этом значительно возрастают перерывы между рабочими циклами.
Особенности работы аппарата
В аппарате РАП 220-5 используется рентгеновская трубка 0,8 БПК 5-220. Трубка питается по частотно-импульсной схеме: на нее подаются высоковольтные импульсы длительностью сотни микросекунд и частотой до 450 Гц. Благодаря этому увеличивается рентгеновская отдача, повышается стабильность работы (за счет существенного снижения обратного напряжения) и возрастает фактический срок службы трубки.
Время экспозиции и режимы работы рентгеновской трубки настраиваются вручную через пульт управления: диапазон установки напряжения составляет от 60 до 220 кВ, диапазон силы тока — от 0,3 до 5 мА. Это позволяет осуществлять оптимальный подбор режима просвечивания объекта контроля в каждом конкретном случае.

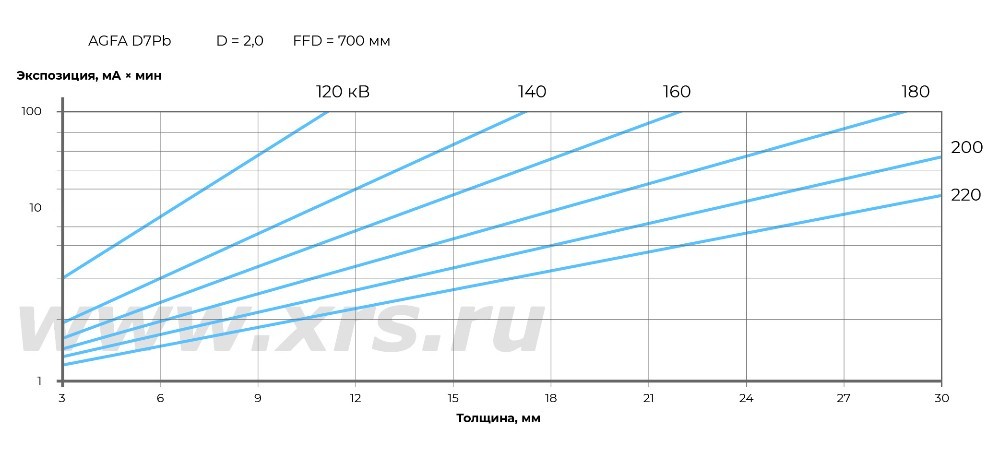

Ниже приведена номограмма экспозиций для рентгеновского аппарата РАП 220-5 для просвечивания по стали при использовании высокочувствительной пленки AGFA D7 с усиливающим свинцовым экраном 0,05–0,09 мм.
