Штатив-манипулятор АРИОН ШСУ-2

Штатив-манипулятор АРИОН ШСУ-2 изготавливается по ТУ 4276-027-96651179-2015 и предназначен для размещения рентгеновских аппаратов типа РПД, Eresco, Baltospot, Site-X, Bosello, Isovolt и других в месте проведения рентгеновского контроля.

Штатив представляет собой тележку со стойкой и размещённой на ней стрелой. Вертикальное перемещение стрелы осуществляется мотор-редуктором с частотным приводом, управляемым с помощью выносного пульта управления. Программа управления частотным приводом позволяет производить перемещение стрелы на большой и на малой скоростях для быстрого и точного позиционирования рентгеновского аппарата. Горизонтальное движение стрелы и поворот закреплённого на ней рентгеновского аппарата в вертикальной плоскости осуществляются с помощью ручных механизмов. Стойка штатива у своего основания также имеет ручной поворотный механизм с фиксатором. Таким образом, при использовании штатив-манипулятора АРИОН ШСУ-2 возможно расположение рентгеновского аппарата в любой плоскости относительно объекта контроля на необходимой высоте в диапазоне вертикального хода стрелы.

По специальному заказу возможны варианты исполнения штатива-манипулятора с различными степенями свободы, уровнями автоматизации и диапазонами перемещений рентгеновского аппарата.

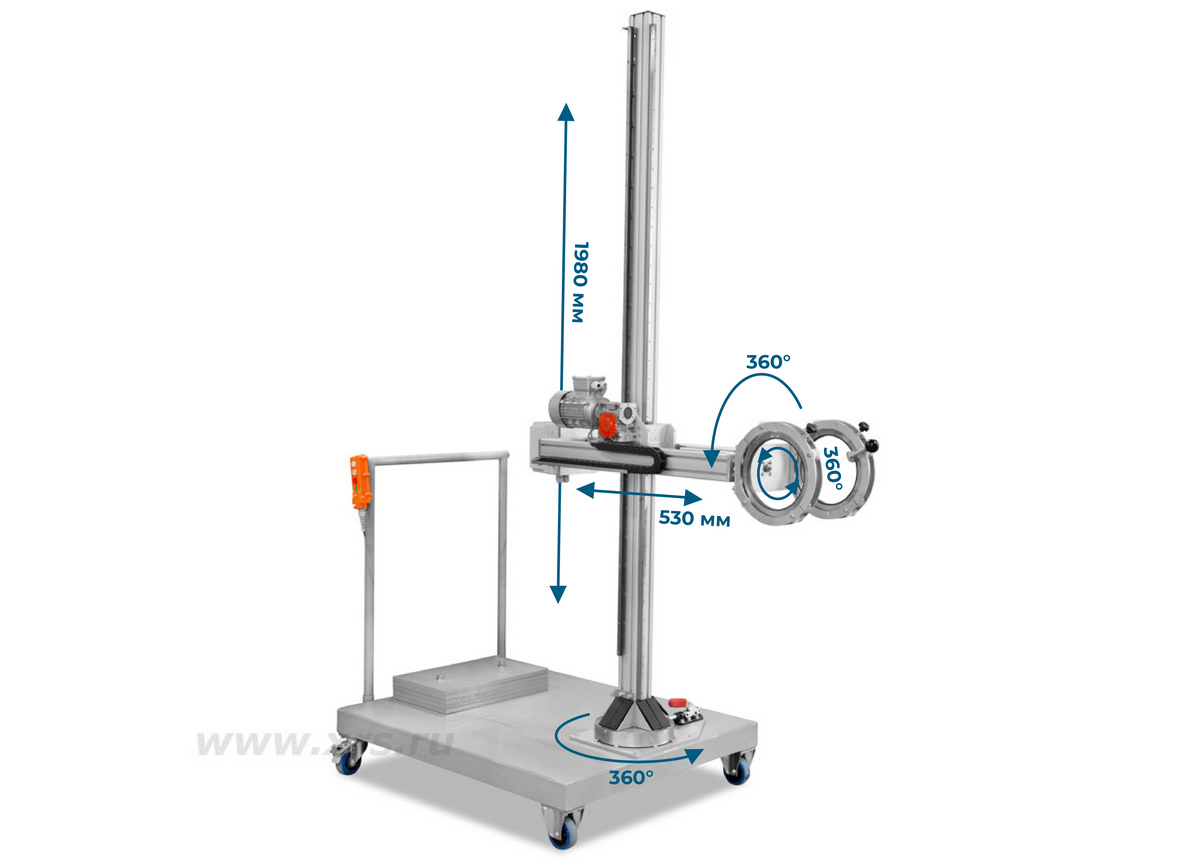

Степени свободы штатива-манипулятора АРИОН ШСУ-2

Держатели для кабелей

Опционально стойка штатива оснащается ложементом, который осуществляет фиксацию кабелей рентгеновского аппарата и предотвращает их попадание в подвижные части штатива. Ложемент может быть выполнен в двух вариантах: с роликами и без.

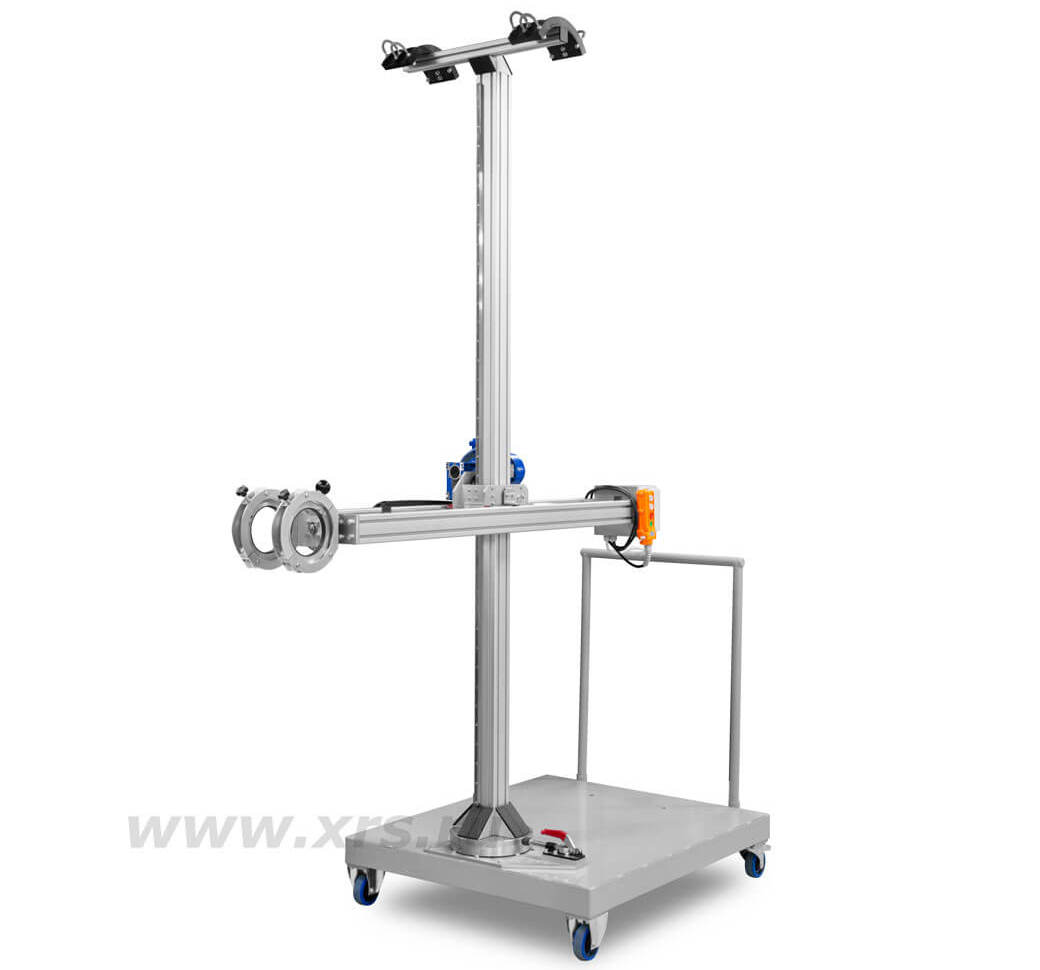

АРИОН ШСУ-2 с ложементом для кабелей (без роликов)

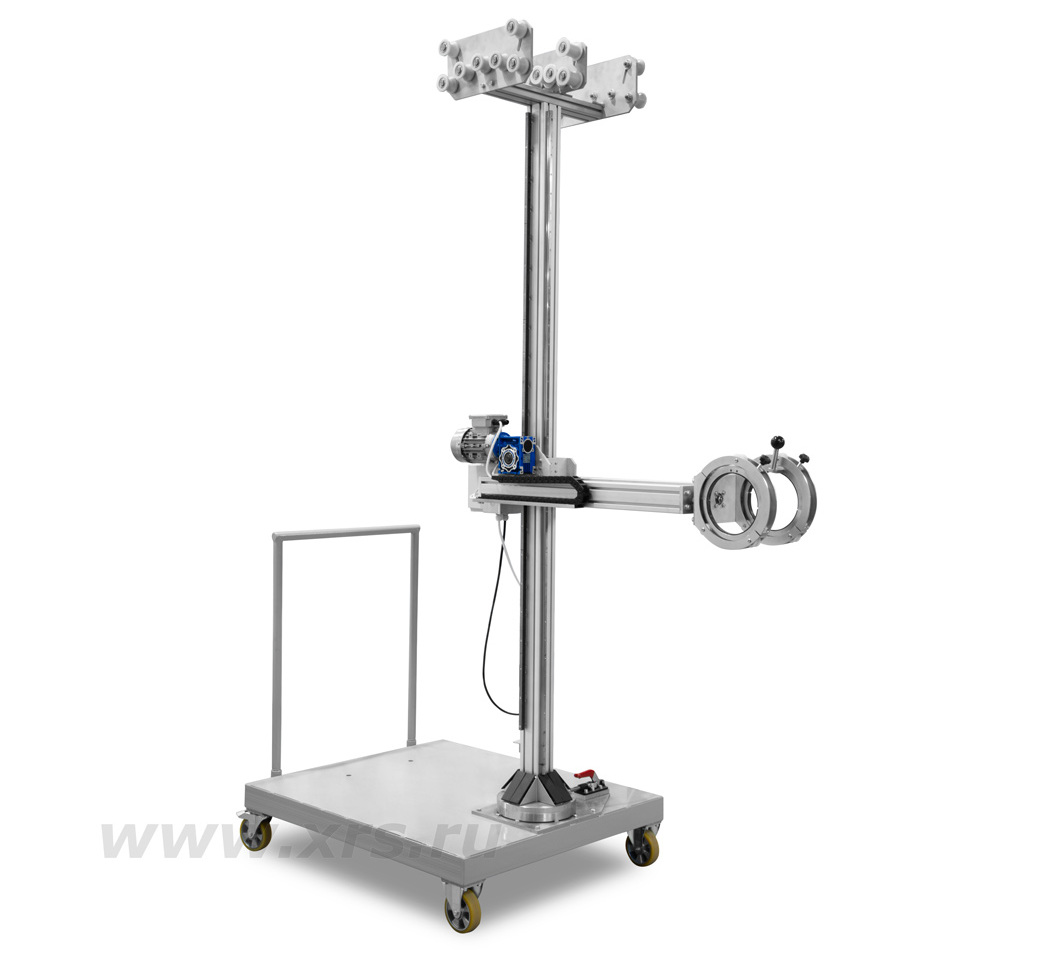

АРИОН ШСУ-2 с ложементом для кабелей (с роликами)

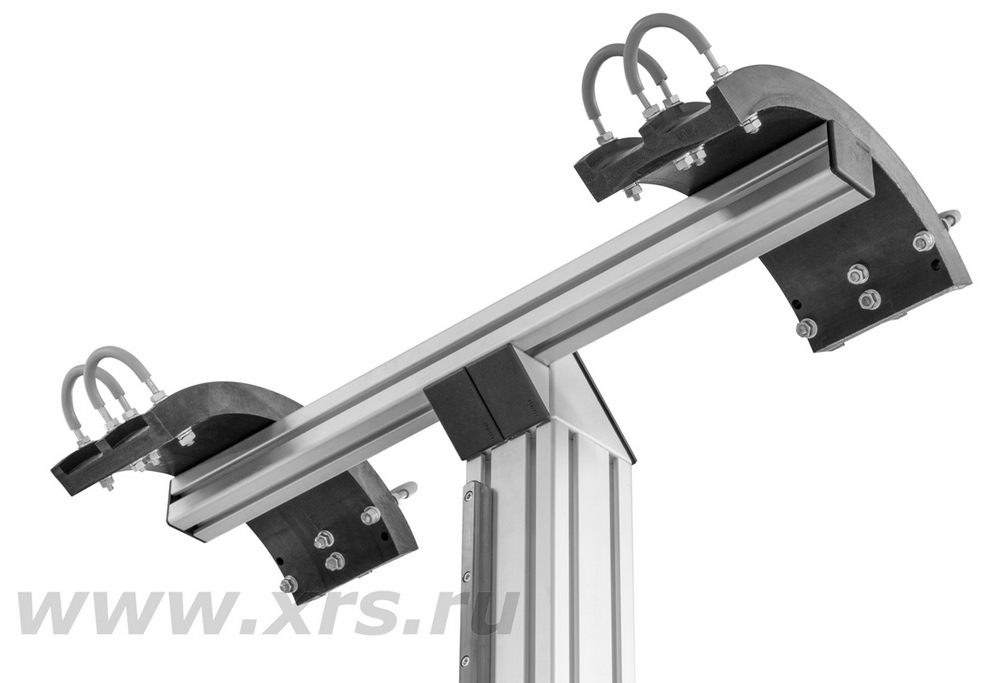

Ложемент без роликов для жесткой фиксации кабелей

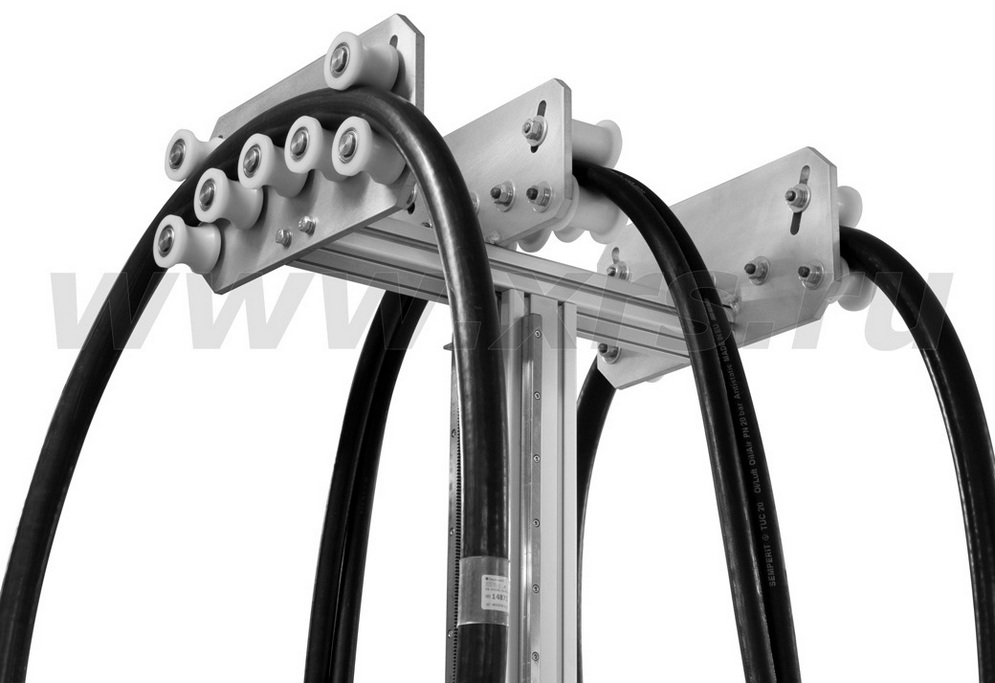

Ложемент с роликами. Дает возможность протяжки кабелей
Наименование параметра Значение
Габаритные размеры с минимальным выносом стрелы (без крепления р/а и ложемента для кабеля) (Д × Ш × В), мм 1260 × 950 × 2560
Габаритные размеры с минимальным выносом стрелы с установленным ложементом для кабеля с жесткой фиксацией сверху стойки (Д × Ш × В), мм 1260 × 950 × 2620
Габаритные размеры с минимальным выносом стрелы с установленным ложементом для кабеля с роликовым перемещением (Д × Ш × В), мм 1260 × 950 × 2740
Габаритные размеры с максимальным выносом стрелы (без крепления р/а и ложемента для кабеля) (Д × Ш × В), мм 1780 × 950 × 2560
Габаритные размеры штатива без стрелы (без ложемента для кабеля) (Д × Ш × В), мм 1200 × 950 × 2560
Максимальное горизонтальное расстояние от переднего торца платформы до оси излучателя рентгеновского аппарата, мм зависит от модели р/а
Клиренс платформы, мм, не менее 140
Максимальное число степеней свободы штатива для перемещения рентгеновского излучателя, шт. 5
Конструкция системы крепления, мм зависит от модели р/а
Максимальное горизонтальное расстояние от переднего торца платформы до центра источника излучения высоковольтного блока рентгеновского аппарата зависит от модели р/а
Ход перемещения стрелы в горизонтальной плоскости, мм 530
Ход перемещения стрелы в вертикальной плоскости, мм 1980
Угол вращения рентгеновского аппарата в вертикальной плоскости, град. 360
Угол вращения стойки штатива относительно собственной оси, град. 360
Высота расположения центра подъемного механизма, мин., мм 420
Высота расположения центра подъемного механизма, макс., мм 2400
Номинальная скорость подъема/опускания, мм/с 25
Время плавного разгона до номинальной скорости, с 3
Грузоподъемность платформы, кг 300
Максимальная масса излучателя рентгеновского аппарата, кг 60
Масса штатива-манипулятора, кг 200



В таблице приведены общие значения технических характеристик. В зависимости от исполнения изделия по конкретному ТЗ заказчика значения могут меняться.
