Портативные рентгеновские аппараты Site-X
Site-X — портативные рентгеновские аппараты постоянного потенциала, которые уже не одно десятилетие успешно доказывают свою эффективность и производительность, обеспечивая неизменное качество снимков. Site-X неприхотливы к условиям эксплуатации, обладают степенью защиты IP65, могут работать в температурном диапазоне от −25 до +70 °C.
Модельный ряд рентгеновских аппаратов Site-X представлен несколькими версиями, которые отличаются между собой геометрией излучения, размером фокусного пятна, массогабаритными характеристиками и максимальным анодным напряжением (см. вкладку «Технические характеристики»).
Описание
Пульт управления рентгеновским аппаратом оснащен разъемами для подключения к компьютеру и к системе безопасности камеры радиационной защиты (КРЗ). При синхронизации модуля автоматики КРЗ и пульта управления генерация излучения запускается только при плотно закрытых дверях камеры. Для позиционирования излучателя относительно контролируемого объекта используются специализированные штативы и тележки. Моноблок аппаратов с панорамным выходом излучения также может использоваться в различных моделях рентгеновских кроулеров, предназначенных для контроля строящихся магистральных трубопроводов.
Электропитание на аппарат может подаваться либо от сети переменного тока 220 В, либо от дизельных и бензиновых генераторов.
Особенности
- Все рентгеновские аппараты Site-X оснащены металлокерамической трубкой со стержневым анодом. Такие трубки отличаются высокой энергоэффективностью, стабильностью работы, малыми габаритами и массой, а также низкой чувствительностью к вибрационным нагрузкам.
- Возможность контролировать объекты с радиационной толщиной до 78 мм.
- В качестве изолирующей среды в моноблоке излучателя используется элегаз (гексафторид серы SF6).
- Автоматический контроль однородности рентгеновского излучения.
- Сохранение в памяти пульта управления настроек на 5000 экспозиций.
- Электронные цепи генератора защищены от колебаний и скачков напряжения в электросети.

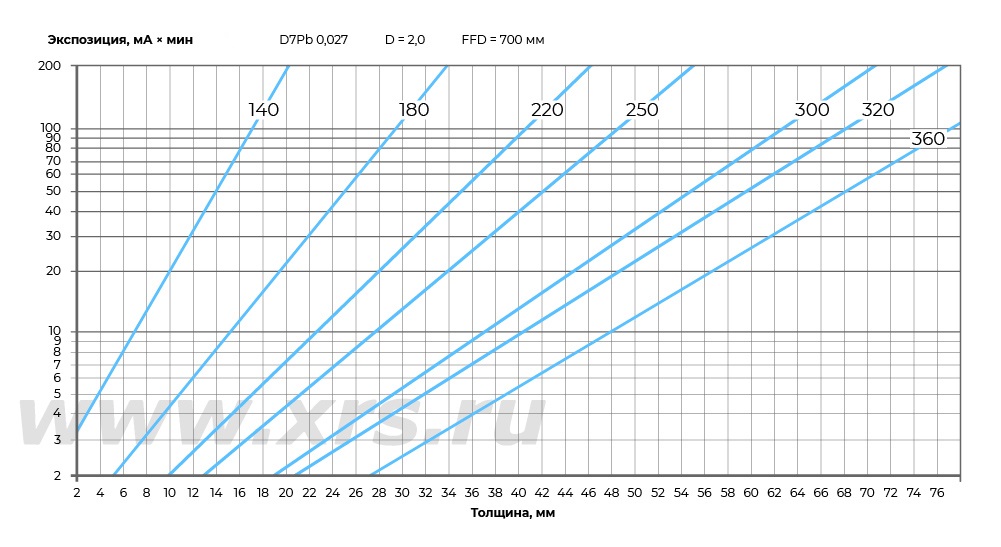

В качестве примера ниже приведены номограммы экспозиций для панорамных и направленных рентгеновских аппаратов Site-X (просвечивание стали).
Технические характеристики рентгеновских аппаратов Site-X с панорамным выходом излучения
|
Наименование параметра |
Модель |
| Site-XC1802S |
Site-XC2505 |
Site-XC3005 |
Site-XC3205 |
| Диапазон высокого напряжения, кВ |
50–180 |
70–250 |
90–300 |
90–320 |
| Диапазон анодного тока, мА |
1–3 |
1–5 |
1–5 |
1–5 |
| Максимальный ток при максимальном напряжении, мА |
2 |
5 |
5 |
5 |
| Размер фокусного пятна, мм |
Ø4 × 0,5 |
Ø5 × 0,8 |
Ø5 × 0,8 |
Ø5 × 0,8 |
| Угол выхода пучка излучения, град. |
360 × (2 × 20) |
360 × (2 × 20) |
360 × (2 × 20) |
360 × (2 × 20) |
| Масса блока излучателя, кг |
9,5 |
28 |
32 |
32 |
| Габаритные размеры блока излучателя (Ø × Д), мм |
250 × 653 |
346 × 771 |
346 × 831 |
346 × 831 |
| Рабочий цикл при температуре +30 °C |
50% |
100% |
100% |
100% |
| Собственная фильтрация, мм |
3,5 (Al) |
2,5 (Al) + 0,4 (Ni) |
2,5 (Al) + 0,4 (Ni) |
2,5 (Al) + 0,4 (Ni) |
| Толщина стали, доступная для просвечивания за 10 мин., пленка Agfa D7, фокусное расстояние 700 мм, плотность снимка = 2,0, мм |
15,5 |
38 |
48 |
59 |
| Толщина стали, доступная для просвечивания за 20 мин., пленка Agfa D7, фокусное расстояние 700 мм, плотность снимка = 1,5, мм |
16,5 |
48 |
60 |
65 |
Технические характеристики рентгеновских аппаратов Site-X с направленным выходом излучения
|
Наименование параметра |
Модель |
| Site-X D1802 |
Site-XS D2504 |
Site-X D2506 |
Site-X D3006 |
Site-X D3206 |
Site-X D3605 |
| Диапазон высокого напряжения, кВ |
60–180 |
70–250 |
90–250 |
90–300 |
90–320 |
120–360 |
| Диапазон анодного тока, мА |
1–3 |
1–4 |
1–6 |
1–6 |
1–6 |
1–5 |
| Максимальный ток при макс. напряжении, мА |
2 |
4 |
6 |
6 |
6 |
5 |
| Размер фокусного пятна, мм |
0,8 × 0,8 |
2,5 × 2,5 |
2,5 × 2,5 |
2,5 × 2,5 |
2,5 × 2,5 |
2,6 × 2,6 |
| Угол выхода пучка излучения, град. |
60 × 40 |
60 × 40 |
60 × 40 |
60 × 40 |
60 × 40 |
60 × 40 |
| Масса блока излучателя, кг |
9,5 |
19 |
28 |
31 |
31 |
46 |
| Габаритные размеры блока излучателя (Ø × Д), мм |
250 × 573 |
305 × 718 |
346 × 771 |
346 × 831 |
346 × 831 |
400 × 930 |
| Рабочий цикл при температуре +30 °C |
50% |
100% |
100% |
100% |
100% |
60% |
| Собственная фильтрация, мм |
3,5 (Al) |
0,4 (Ni) |
2,5 (Al) + 0,4 (Ni) |
2,5 (Al) + 0,4 (Ni) |
2,5 (Al) + 0,4 (Ni) |
2,5 (Al) + 0,4 (Ni) |
| Толщина стали, доступная для просвечивания за 10 мин., пленка Agfa D7, фокусное расстояние 700 мм, плотность снимка = 2,0, мм |
19 |
40 |
44 |
57 |
62 |
68 |
| Толщина стали, доступная для просвечивания за 20 мин., пленка Agfa D7, фокусное расстояние 700 мм, плотность снимка = 1,5, мм |
24 |
50 |
54 |
69 |
73 |
78 |
| Наименование |
Количество |
| Моноблок излучателя рентгеновского аппарата Site-X |
1 шт. |
| Пульт управления |
1 шт. |
| Соединительный кабель «пульт управления — моноблок излучателя» (20 м) |
1 шт. |
| Силовой кабель (10 м) |
1 шт. |
| Сумка для кабелей |
1 шт. |
| Транспортный контейнер |
1 шт. |
| Сигнальная лампа |
опционально |
| Кабель безопасности «пульт управления — сигнальная лампа» |
опционально |
| Соединительный кабель «пульт управления — компьютер» |
опционально |
| Паспорт и РЭ |
1 экз. |
