Лазерные целеуказатели АРИОН для рентгеновских аппаратов постоянного тока серий RayCraft, Site-X, Арсенал и др.
Лазерные целеуказатели АРИОН используются во время проведения радиографического контроля для позиционирования и центрирования пучка излучения относительно объекта контроля. Могут использоваться с рентгеновскими аппаратами RayCraft, Site-X, Арсенал и другими аппаратами постоянного тока.

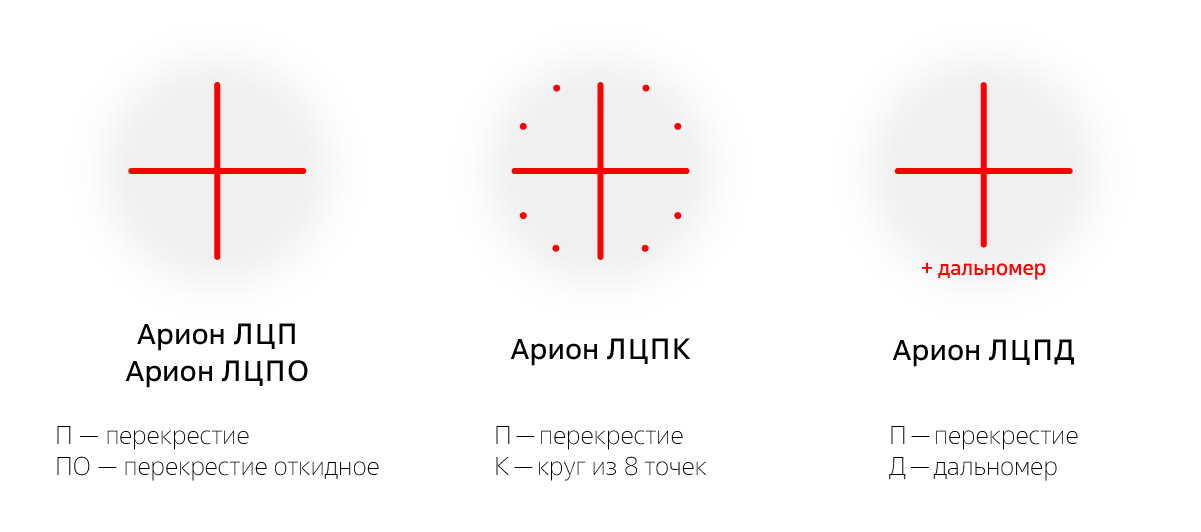

Целеуказатели устанавливаются на окно выхода излучения с помощью двух крепежных полуколец. Выпускаются в четырех модификациях, которые отличаются между собой конструкцией и особенностями лазерного излучения: ЛЦПО, ЛЦП, ЛЦПК, ЛЦПД.
При размещении целеуказателей АРИОН на рентгеновском аппарате лазерное перекрестие всегда направлено в центр проекции телесного угла пучка излучения. Дополнительная настройка и центрирование не требуются. Во время работы рентгеновского аппарата целеуказатели находятся вне зоны пучка излучения.

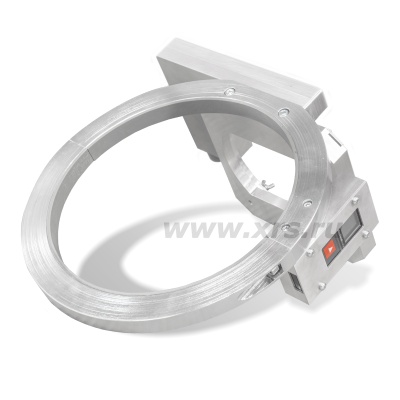

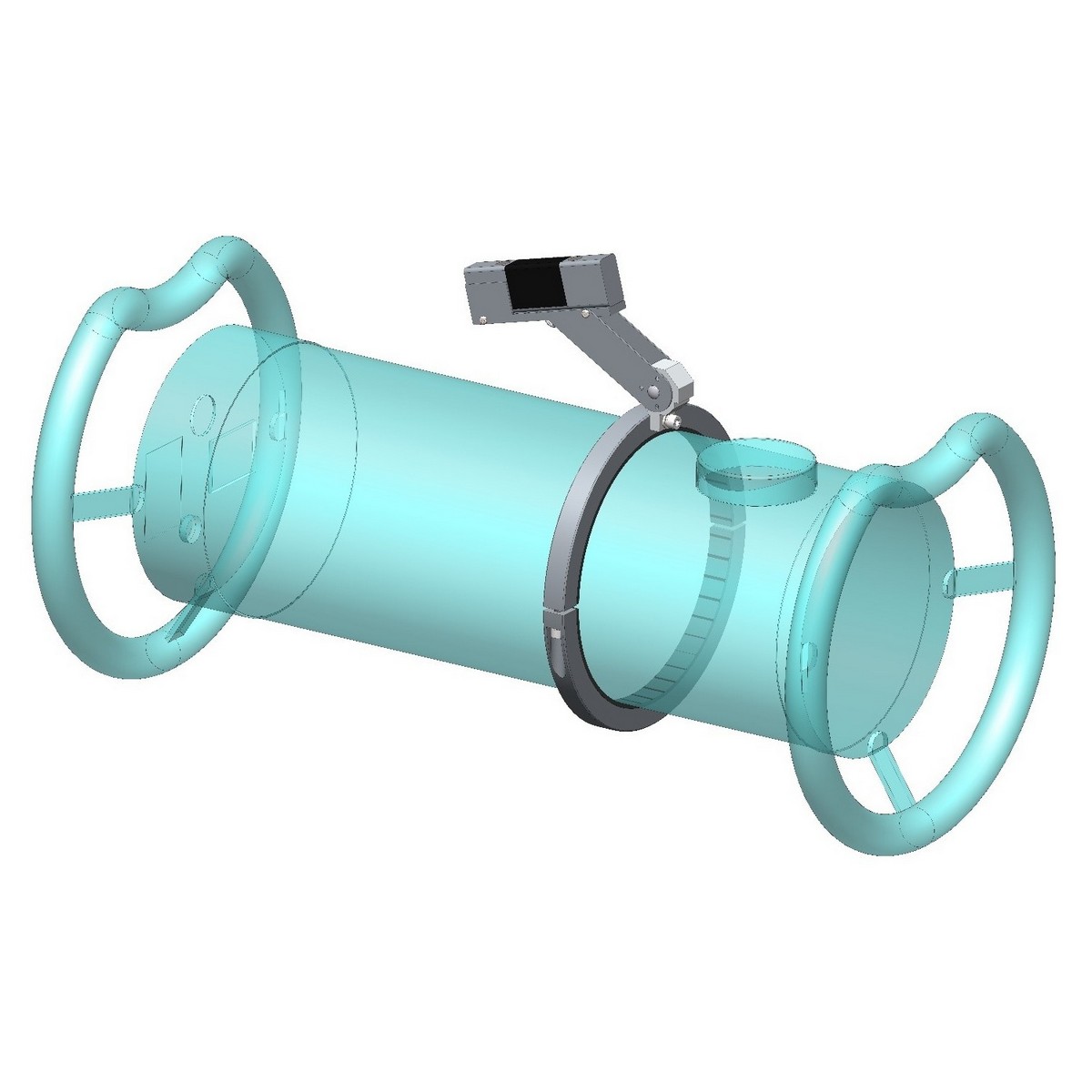

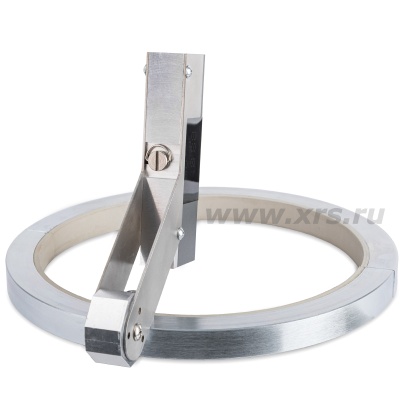

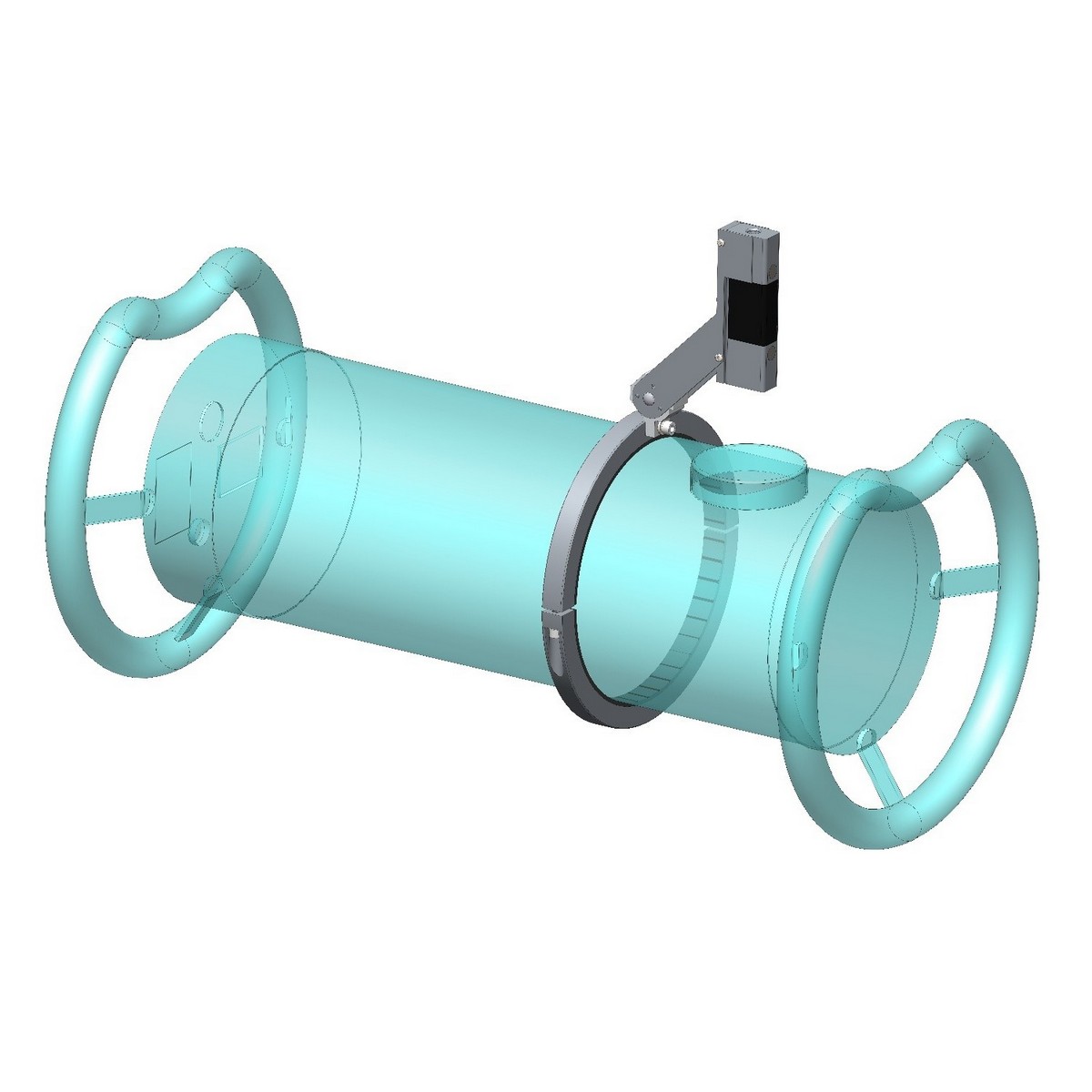

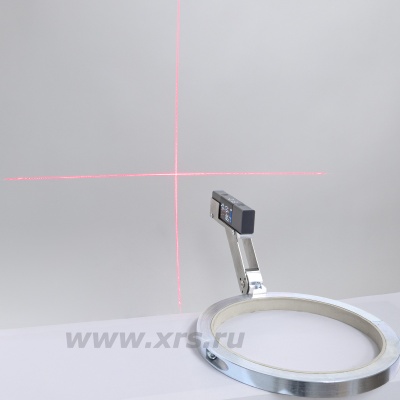

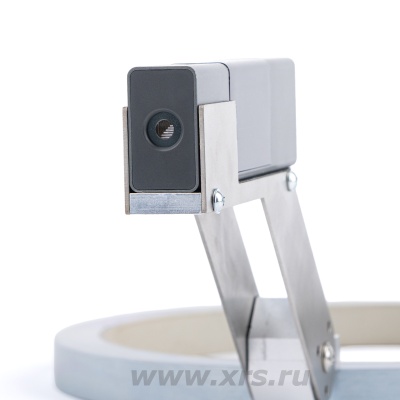

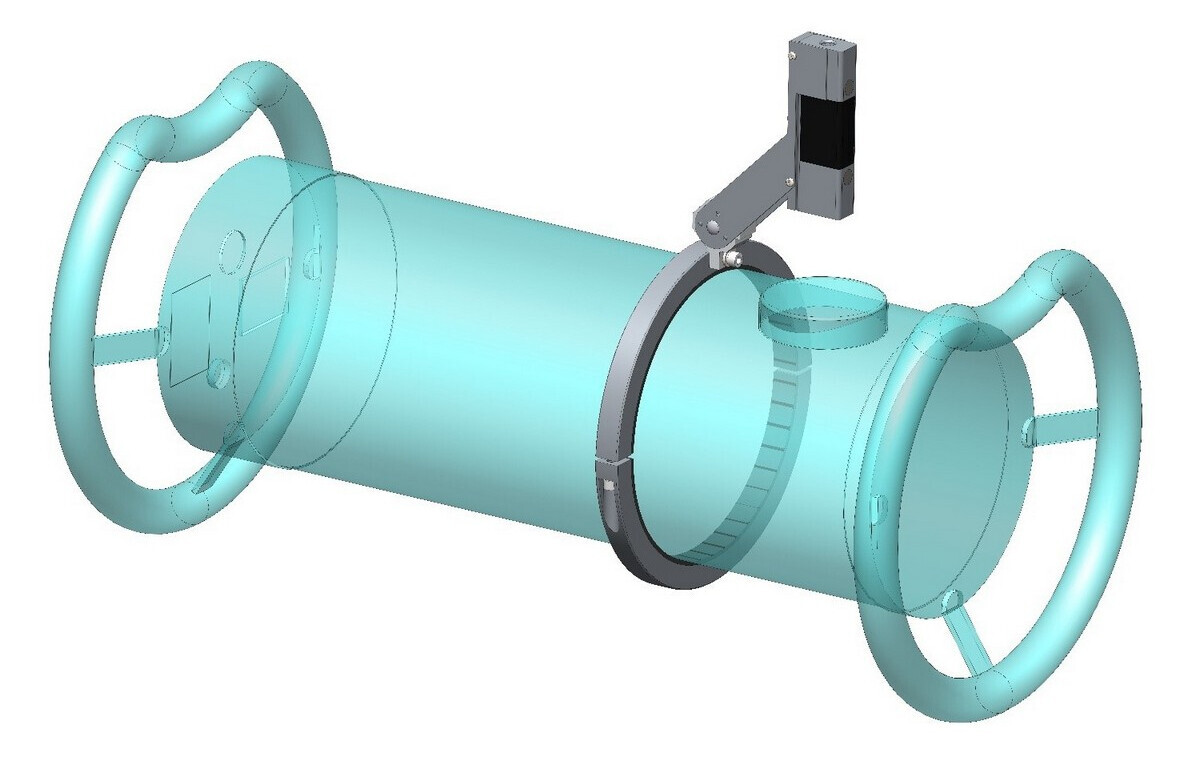

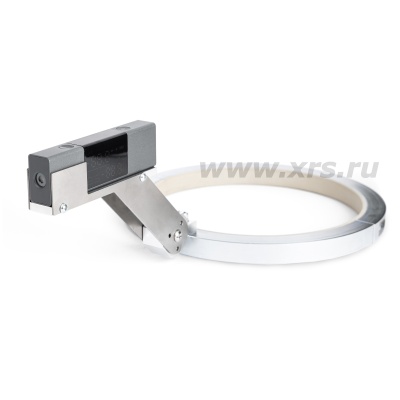

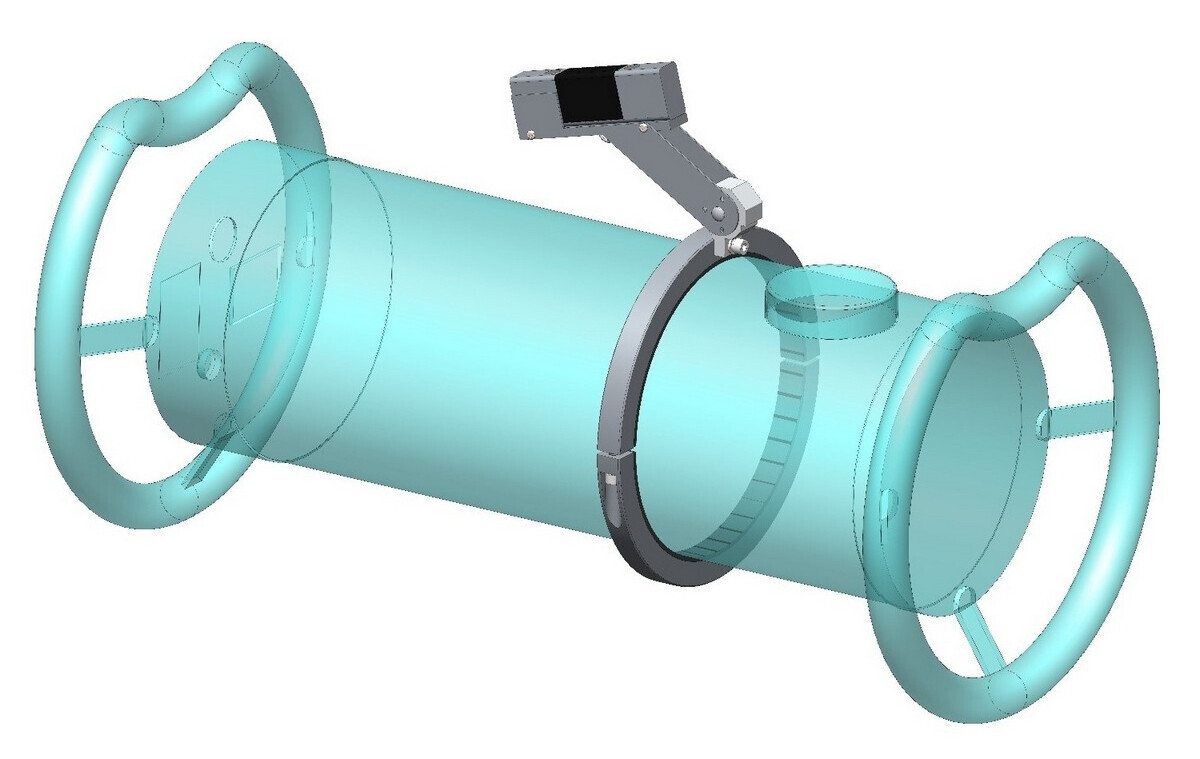

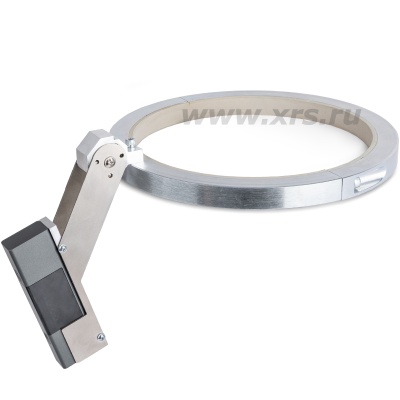

Модификация АРИОН ЛЦПО. Форма излучения — перекрестие. Здесь, в отличие от других модификаций, используется лишь один световой элемент, генерирующий лазерный луч в форме перекрестия. Также модификация ЛЦПО отличается своей откидной конструкцией. Поворотный механизм целеуказателя позволяет фиксировать его в двух положениях: рабочем и дежурном.

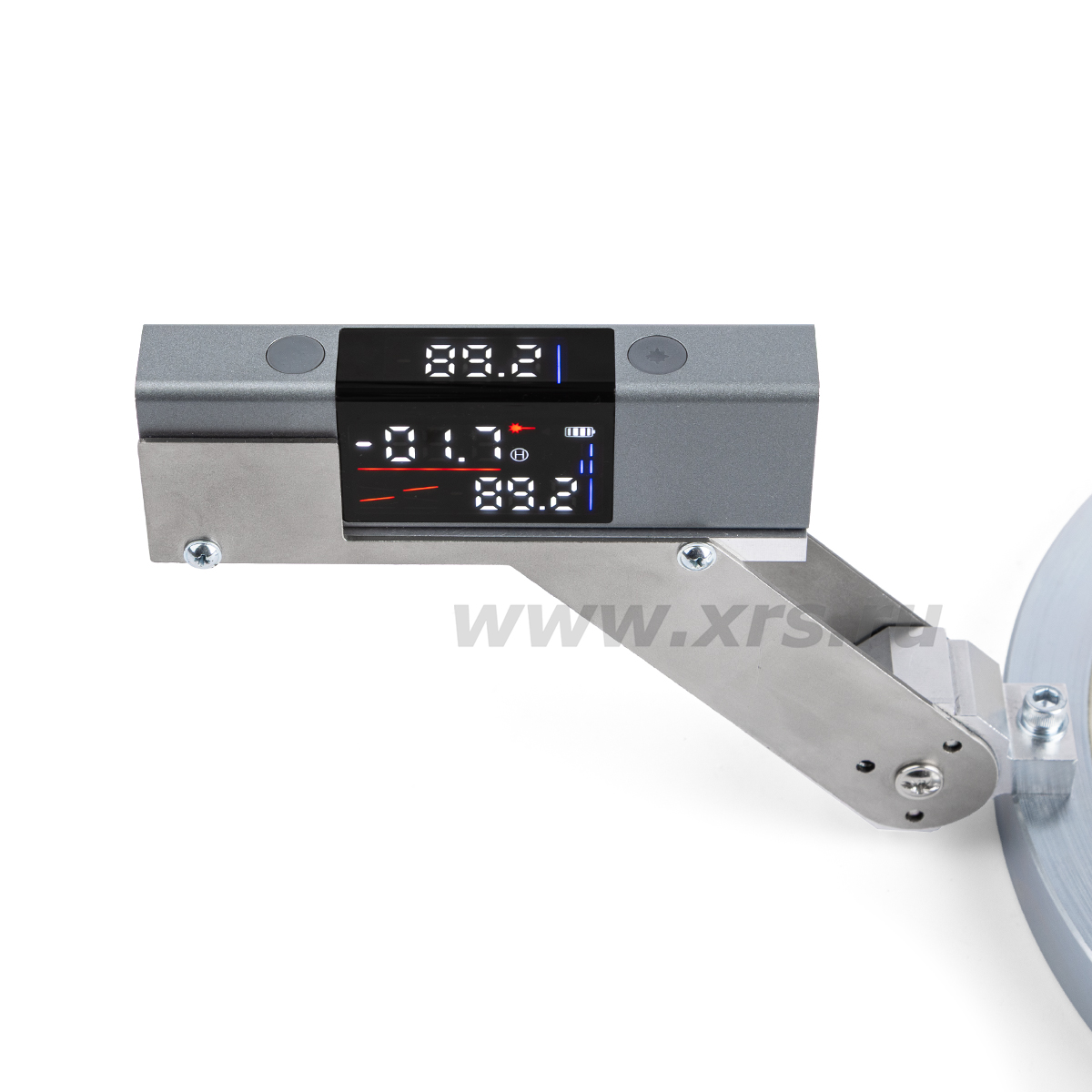

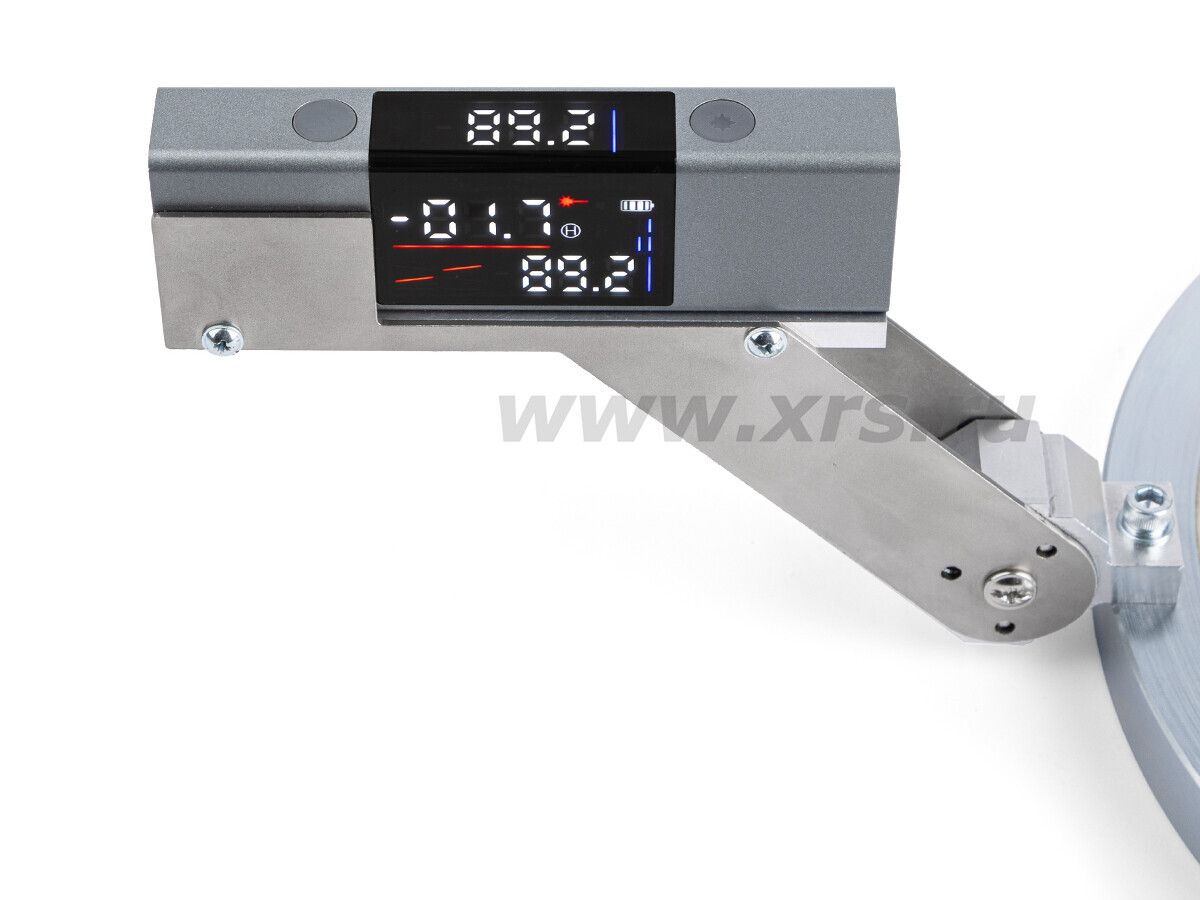

Для возможности позиционирования рентгеновского аппарата относительно уровня земли целеуказатель оснащен горизонтальным и вертикальным цифровым уровнем и двумя дисплеями.
Питание целеуказателя осуществляется от литиевой аккумуляторной батареи, уровень заряда отображается на главном дисплее.
Модификация АРИОН ЛЦП. Форма излучения — перекрестие, образованное лучами двух линейных светодиодных лазеров.
Модификация АРИОН ЛЦПК. Форма излучения — перекрестие + контур из 8 точек. Перекрестие лучей двух основных лазеров указывает на центр проекции пучка излучения, 8 дополнительных точечных лазеров образуют контур, который показывает условную область проекции.

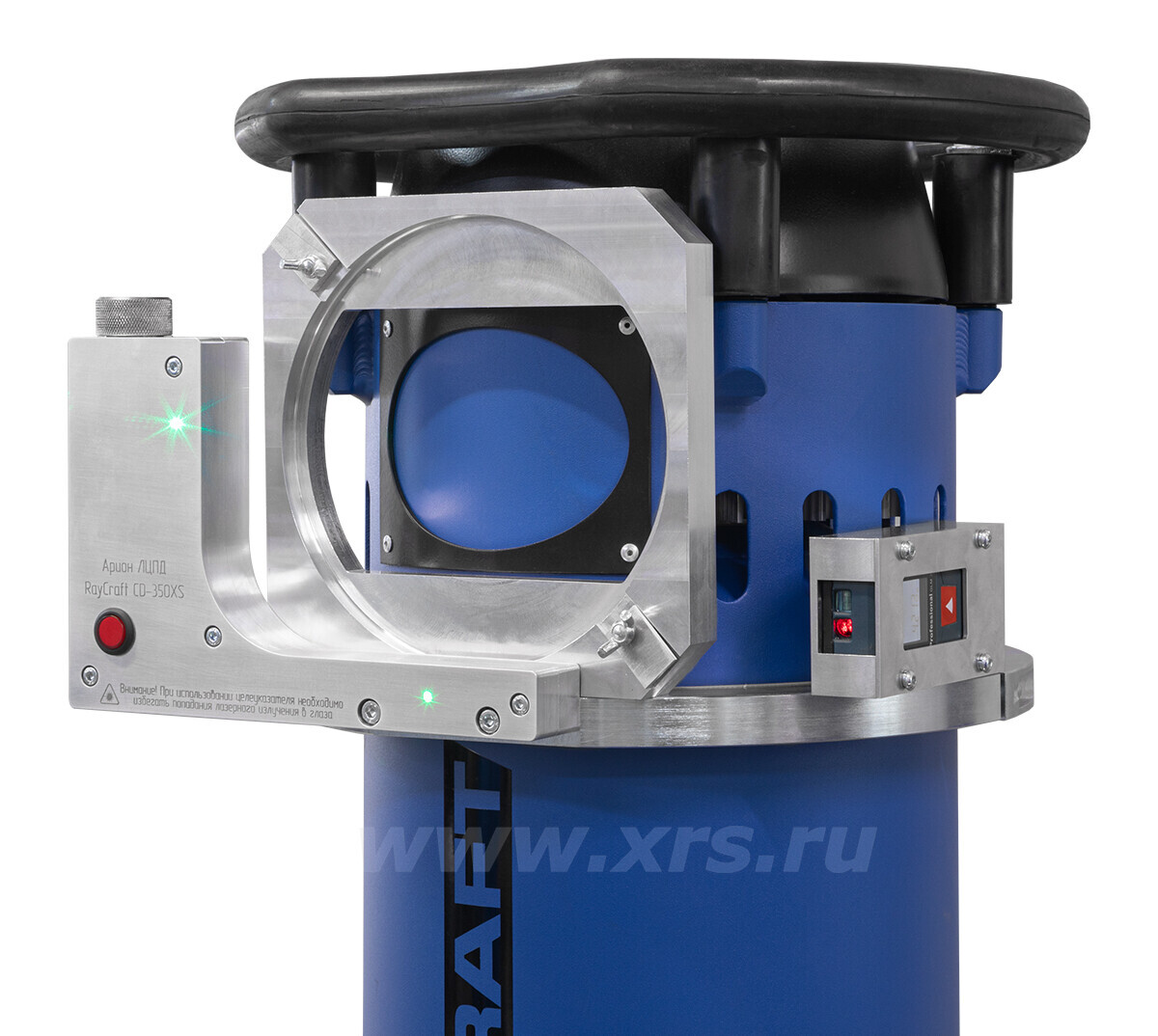

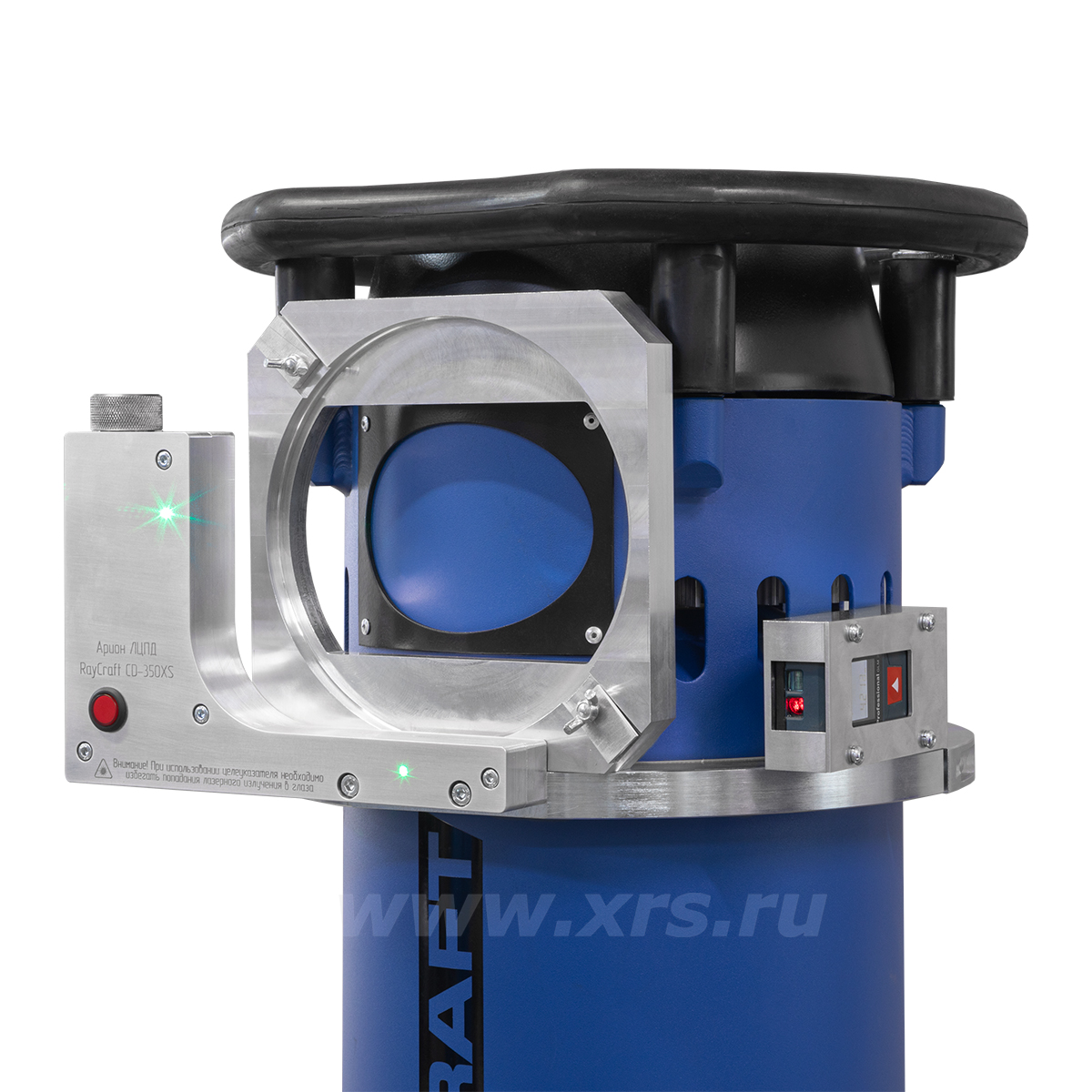

Модификация АРИОН ЛЦПД. Форма излучения — перекрестие, образованное лучами двух линейных светодиодных лазеров. Данная модификация оснащена встроенным дальномером, с помощью которого можно точно отрегулировать фокусное расстояние от излучателя рентгеновского аппарата до объекта контроля.

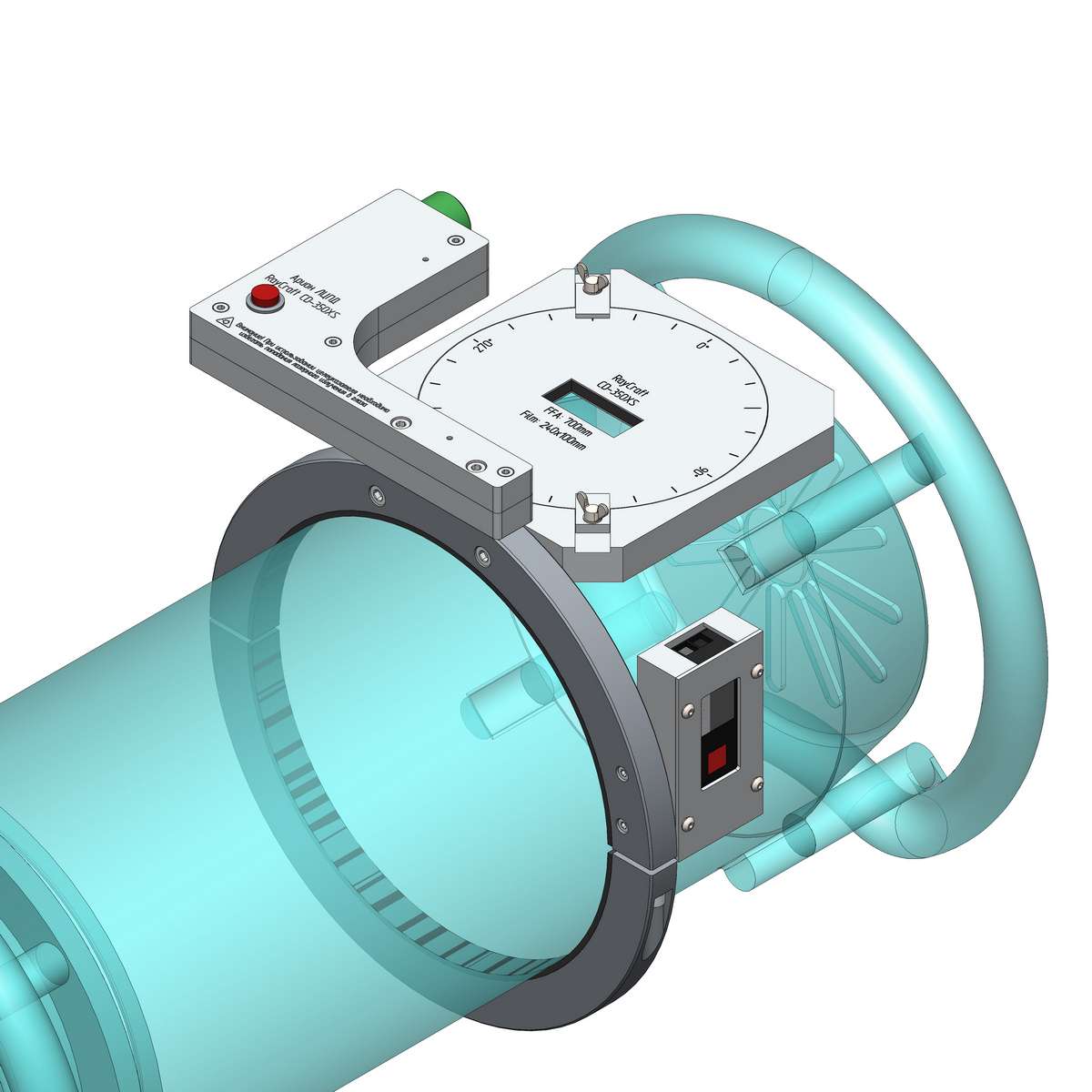

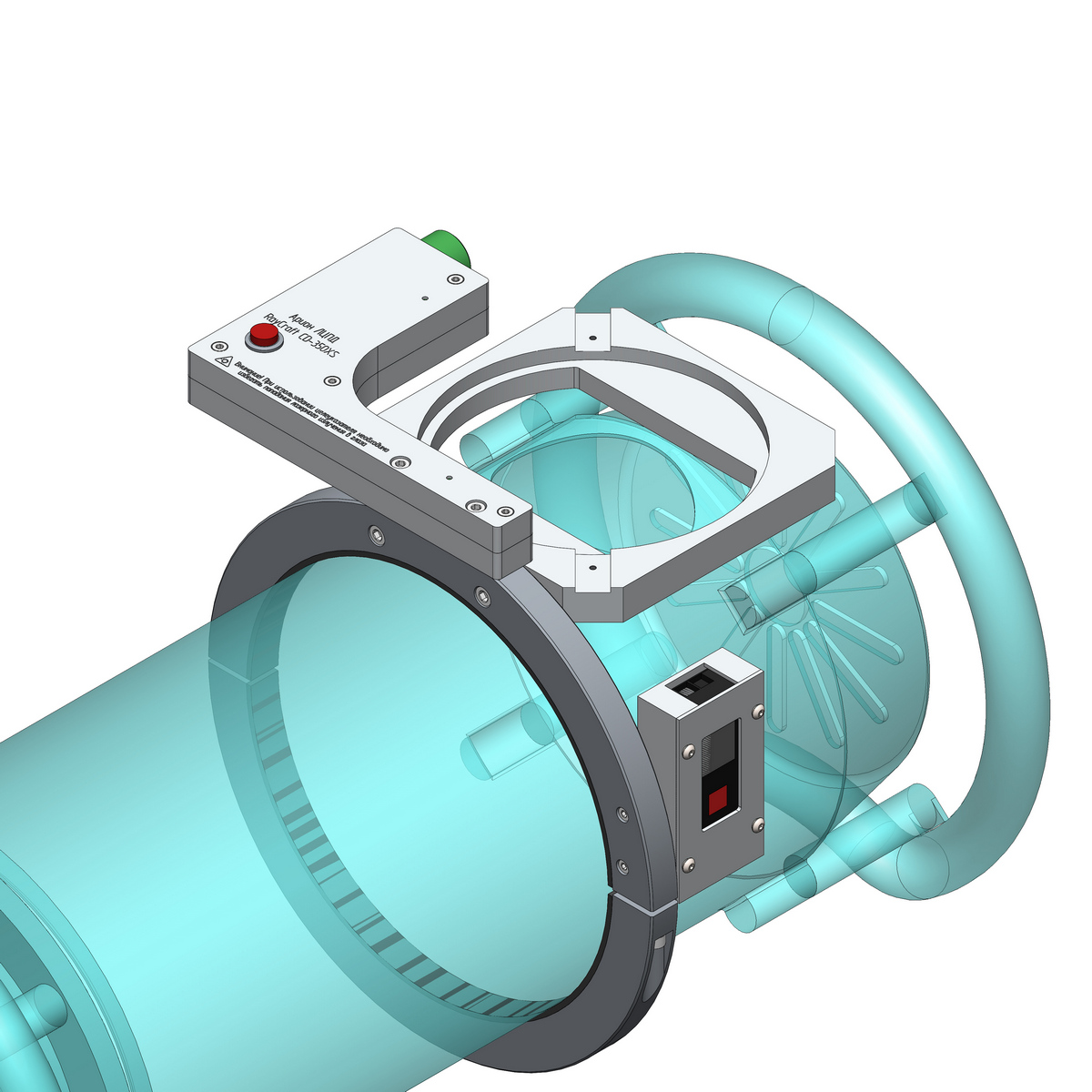

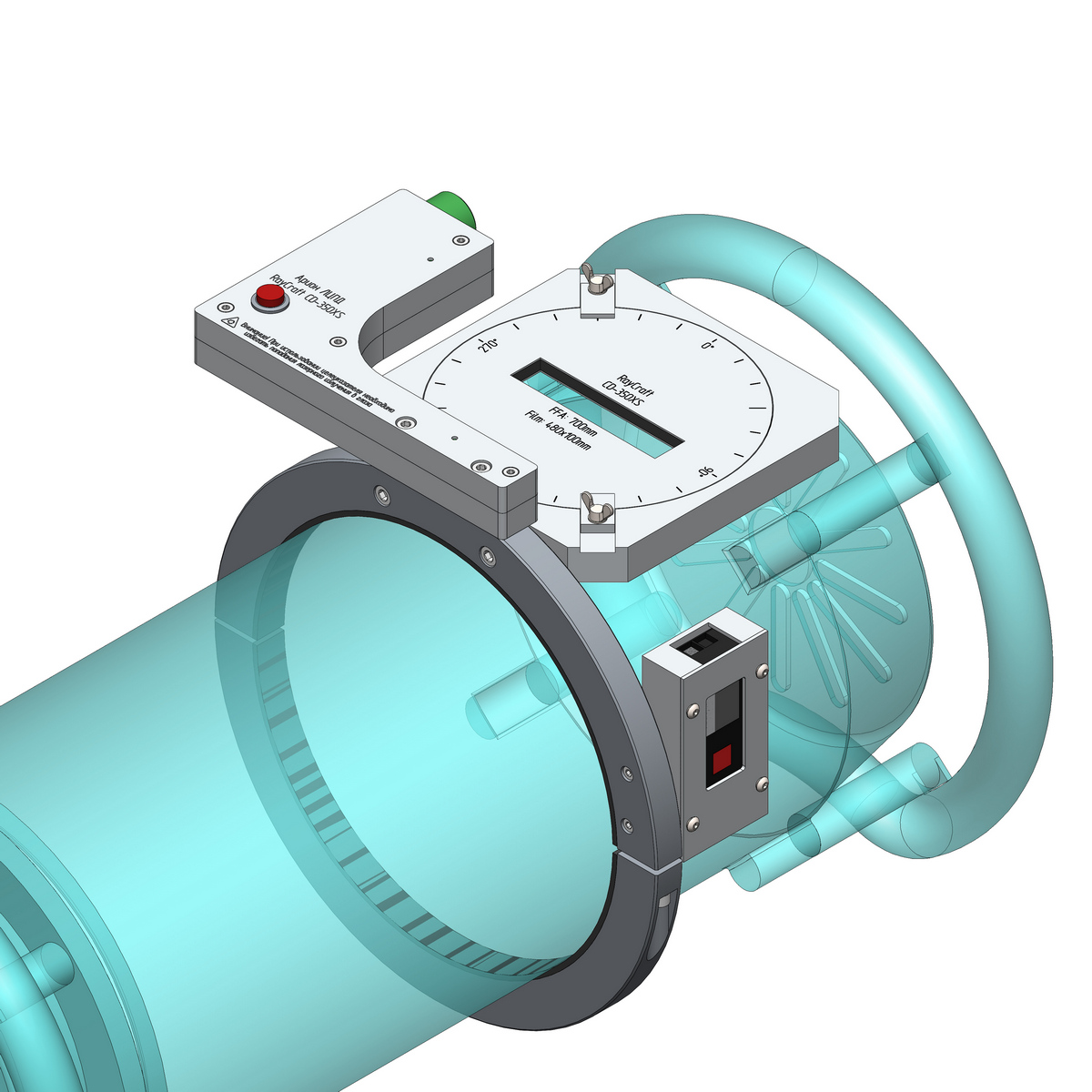

Модификации целеуказателей с неоткидной конструкцией (ЛЦП, ЛЦПК, ЛЦПД) могут оснащаться блендой для установки сменных свинцовых диафрагм XRS МП. Свинцовая диафрагма предназначена для перекрытия первичного рентгеновского излучения, направленного за пределы границ объекта контроля, и формирования апертурой диафрагмы направленного рабочего пучка фотонов с заданным телесным углом. Диафрагма фиксируется в посадочном углублении бленды лазерного целеуказателя специальными прижимами и барашковыми винтами.
