Лазерные целеуказатели АРИОН для стационарных рентгеновских аппаратов кабельного типа
Лазерные целеуказатели АРИОН предназначены для центрирования пучка излучения относительно объекта контроля при позиционировании излучателей стационарных рентгеновских аппаратов. Могут использоваться с рентгеновскими аппаратами СУРА, Bosello, Isovolt, Comet.

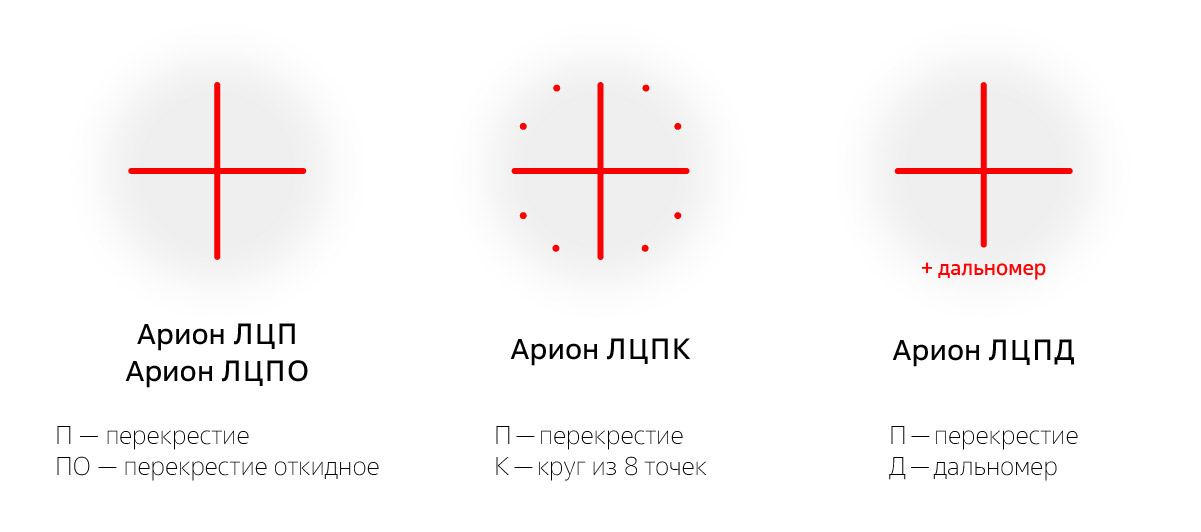

Целеуказатели АРИОН выпускаются в четырех модификациях, отличающихся конструкцией и особенностями лазерного излучения:
- ЛЦП, ЛЦПО — форма излучения в виде перекрестия двух линий.
- ЛЦПК — форма излучения в виде перекрестия + 8 дополнительных точечных лазеров, образующих круг.
- ЛЦПД — форма излучения в виде перекрестия + дальномер.
В зависимости от используемого рентгеновского аппарата и условий контроля лазерные целеуказатели АРИОН могут работать от сменных элементов питания (батареи, аккумулятор) или внешнего источника, а также подключаться к системе синхронизации с режимами работы аппарата.
Модификация АРИОН ЛЦП
Форма излучения — перекрестие.

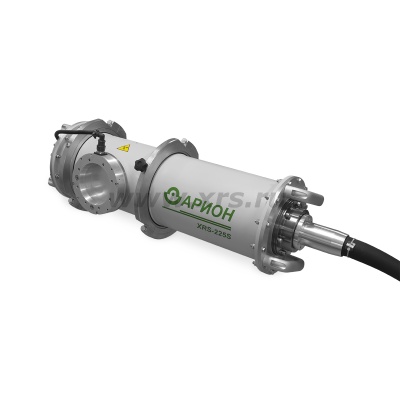

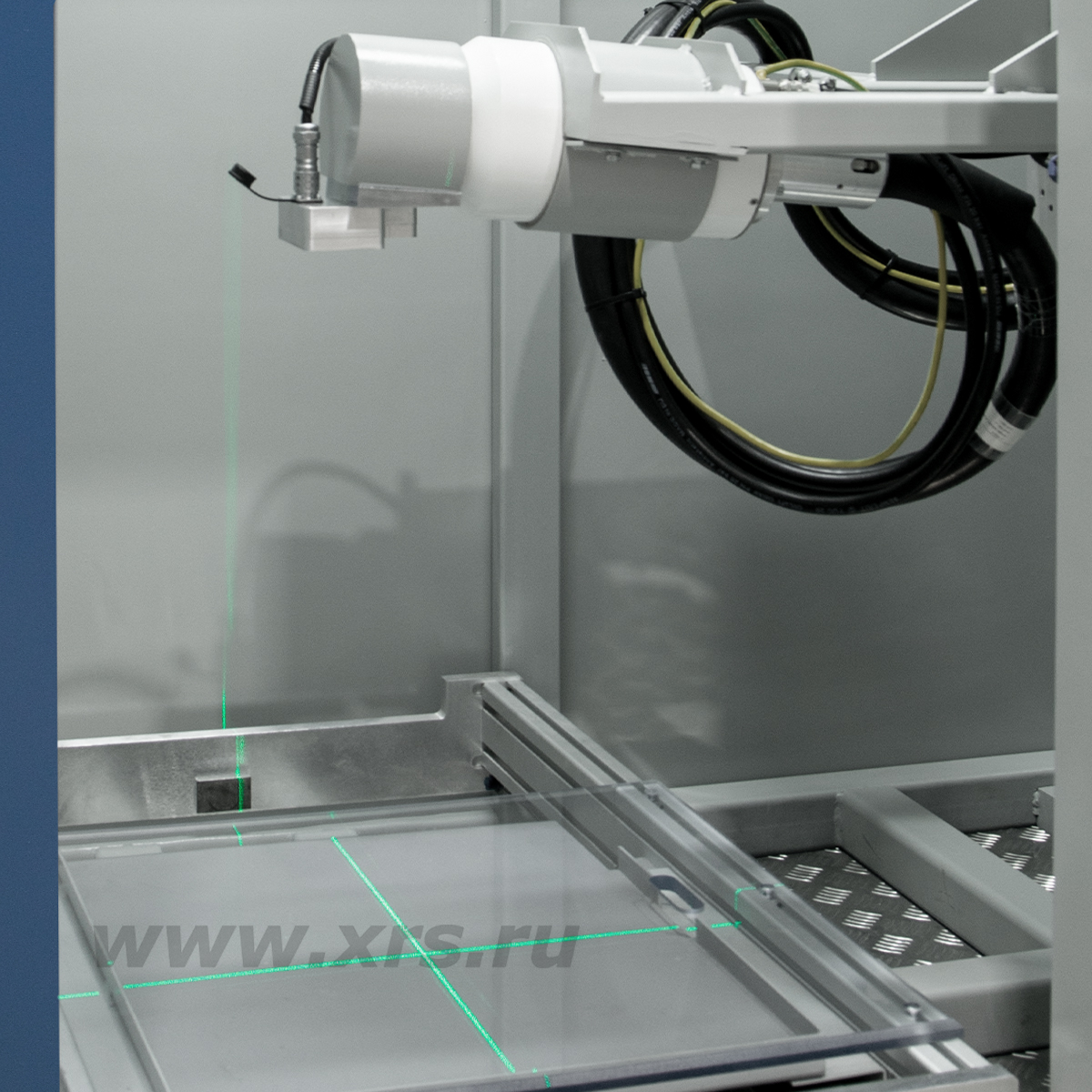

Целеуказатели АРИОН ЛЦП оснащены двумя линейными светодиодными лазерами, формирующими центр проекции телесного угла пучка излучения за счет перекрестия их лазерных лучей. Целеуказатель закрепляется на окне излучателя стационарно, таким образом, что лазерное перекрестие всегда направлено в центр проекции. Дополнительная настройка и центрирование не требуется. При этом лазерный целеуказатель не перекрывает пучок излучения и может быть включен постоянно: и во время позиционирования, и во время экспозиции.
Модификация АРИОН ЛЦПО
Форма излучения — перекрестие.

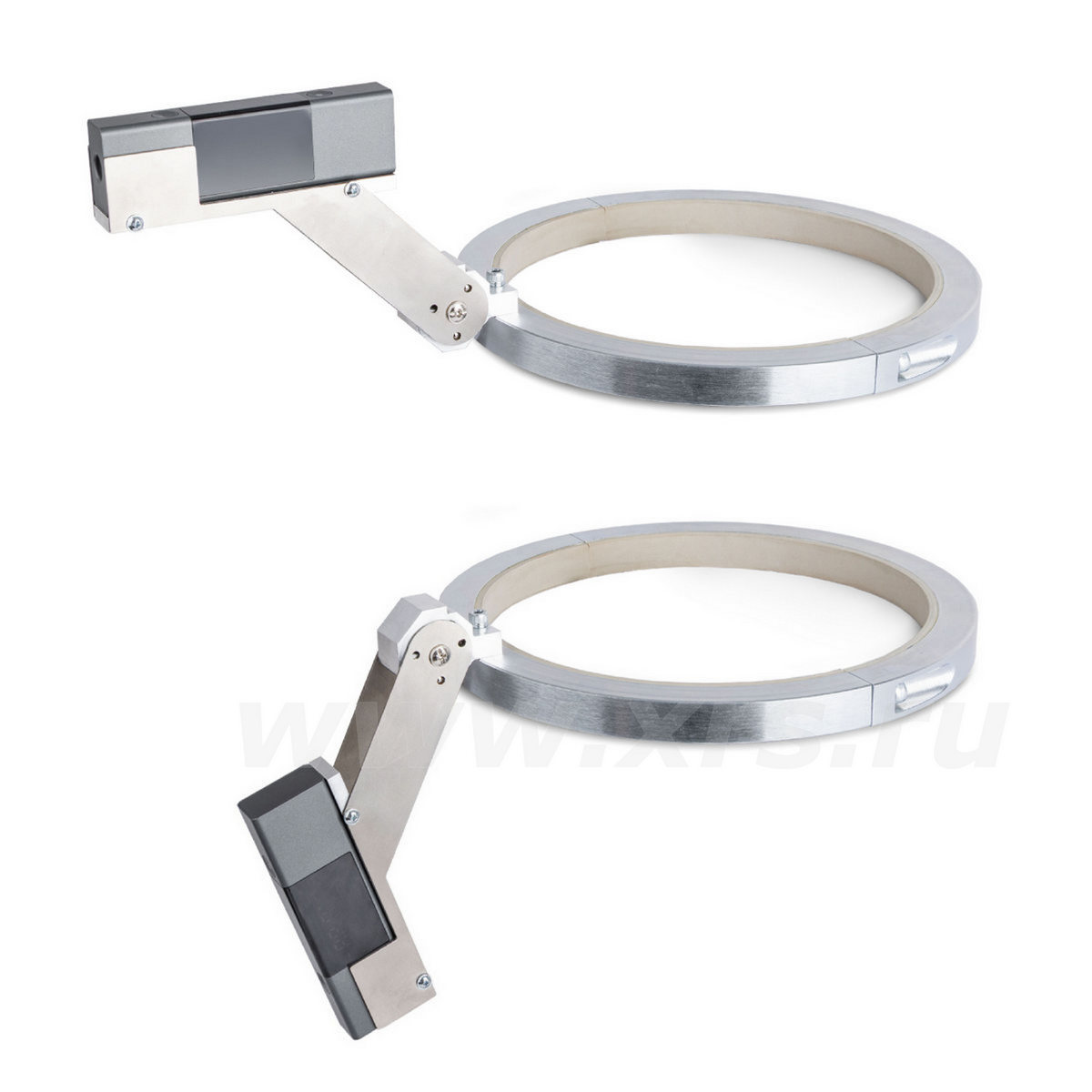

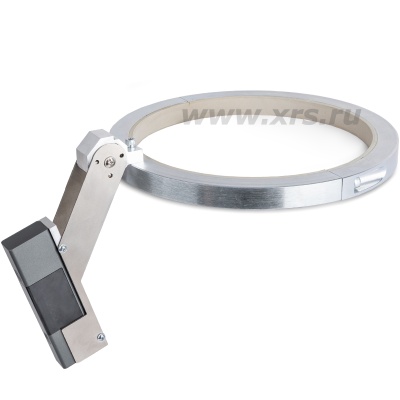

В лазерном целеуказателе АРИОН ЛЦПО установлен один автономный световой элемент, генерирующий лазерный луч в форме перекрестия. Лазерный луч имеет длину волны 660 нм и обеспечивает яркий контрастный красный цвет, легко определяемый в любых условиях проведения контроля. В отличие от ЛЦП, модификация ЛЦПО имеет откидную конструкцию и два положения: рабочее, лазер включен — целеуказатель находится перед окном излучателя для центрирования пучка излучения; дежурное, лазер выключен — целеуказатель отведен в сторону.

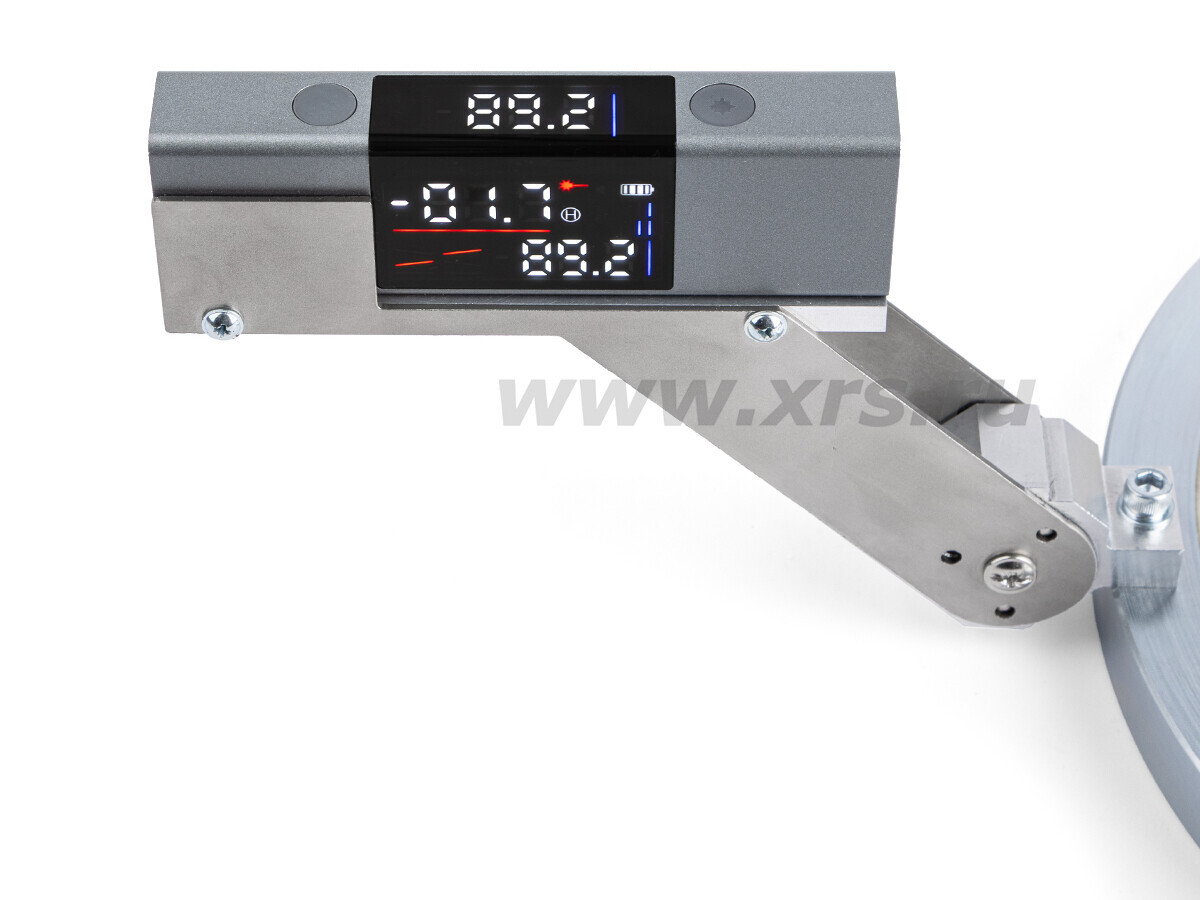

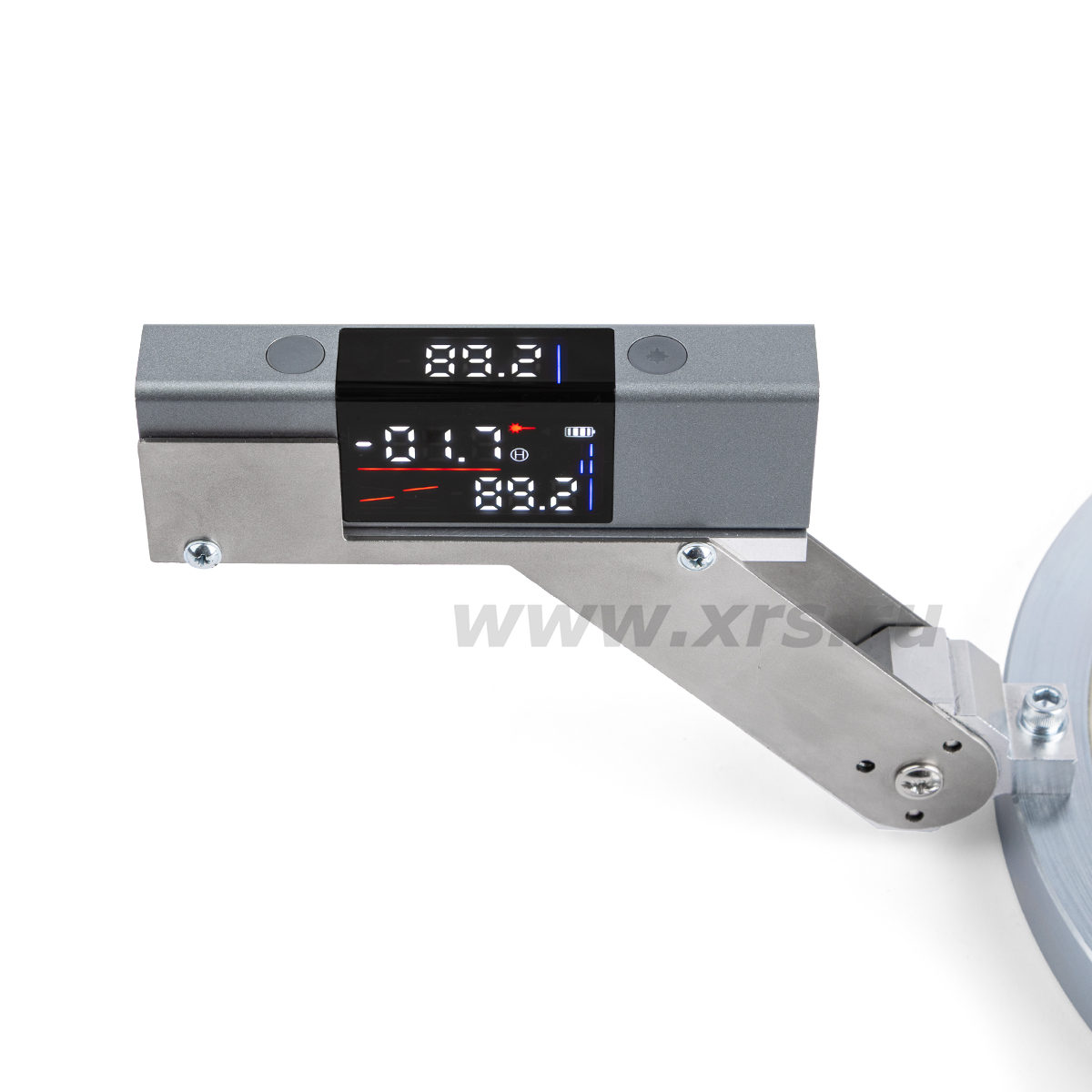

Для возможности позиционирования рентгеновского аппарата относительно уровня земли целеуказатель оснащен цифровым уровнем с двумя дисплеями.
Питание целеуказателя АРИОН ЛЦПО осуществляется от литиевой аккумуляторной батареи, уровень заряда отображается на главном дисплее.

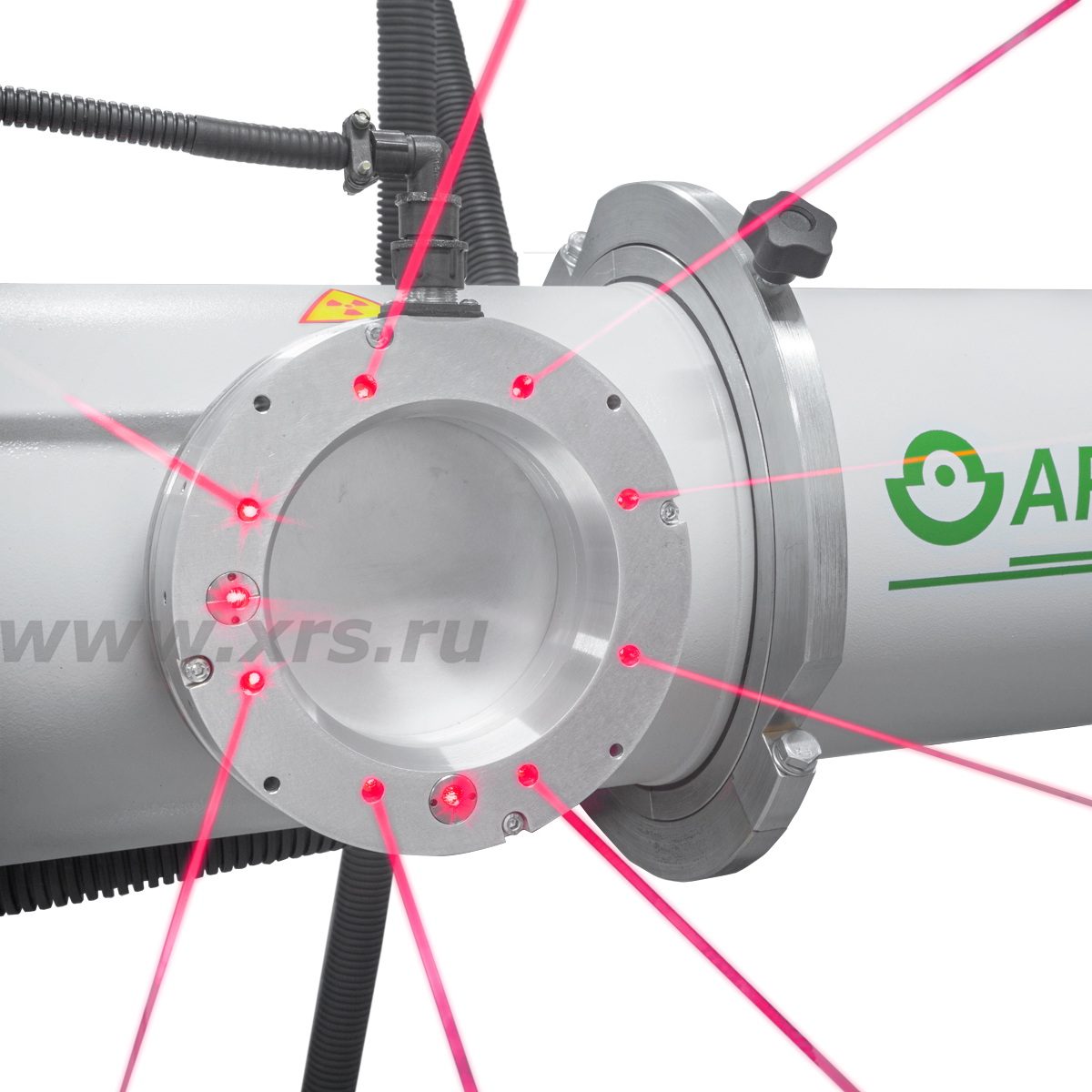

Модификация АРИОН ЛЦПК
Форма излучения — перекрестие и 8 точек, образующих круг.

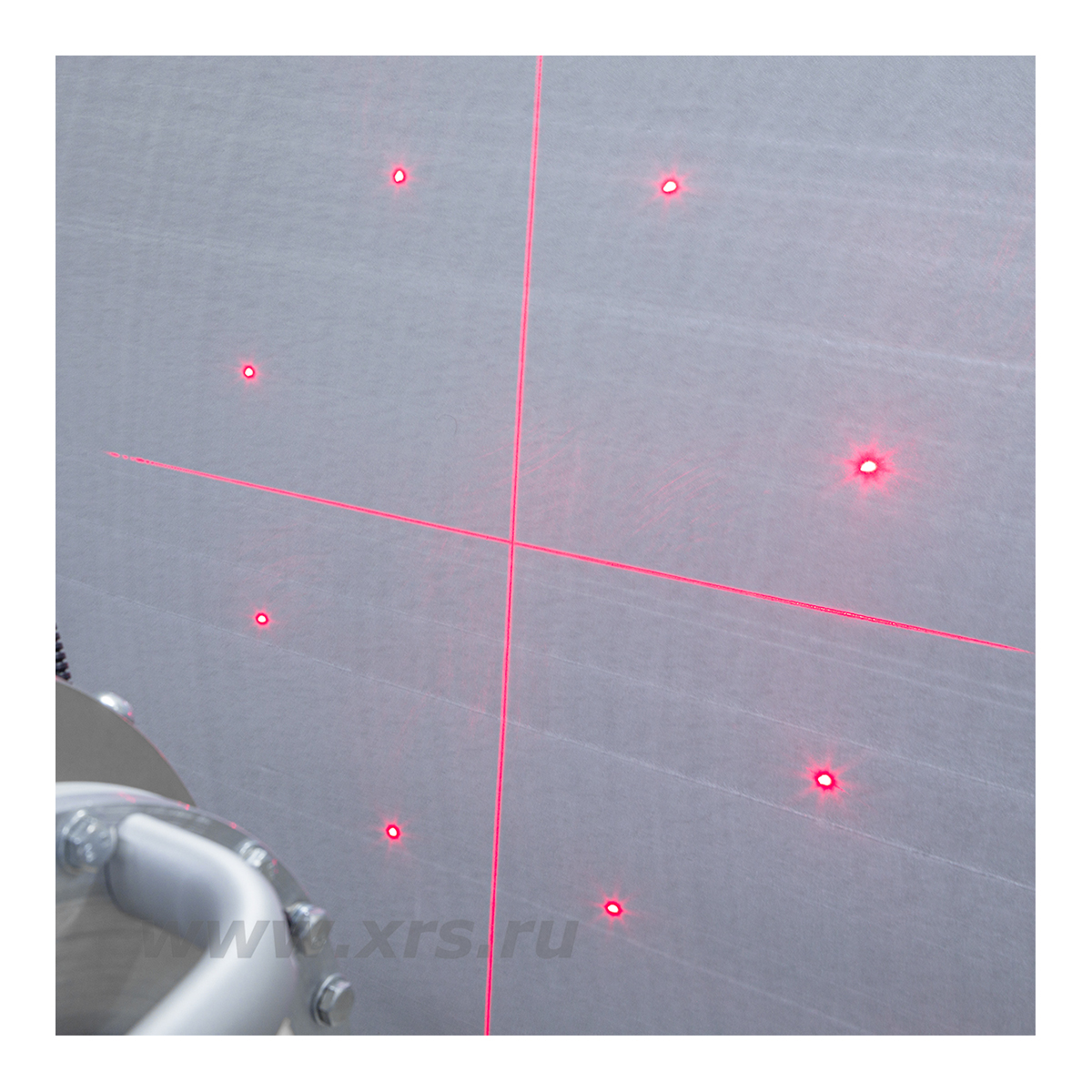

Главным отличием модификации АРИОН ЛЦПК является наличие 8 дополнительных точечных лазеров, которые показывают условную область проекции пучка излучения на объекте контроля. Благодаря такому контуру перед проведением экспозиции возможно визуально оценить зону покрытия рентгеновского излучения. Два основных лазерных модуля формируют центр проекции пучка излучения в виде перекрестия лазерных лучей. Основные и дополнительные лазеры работают одновременно.

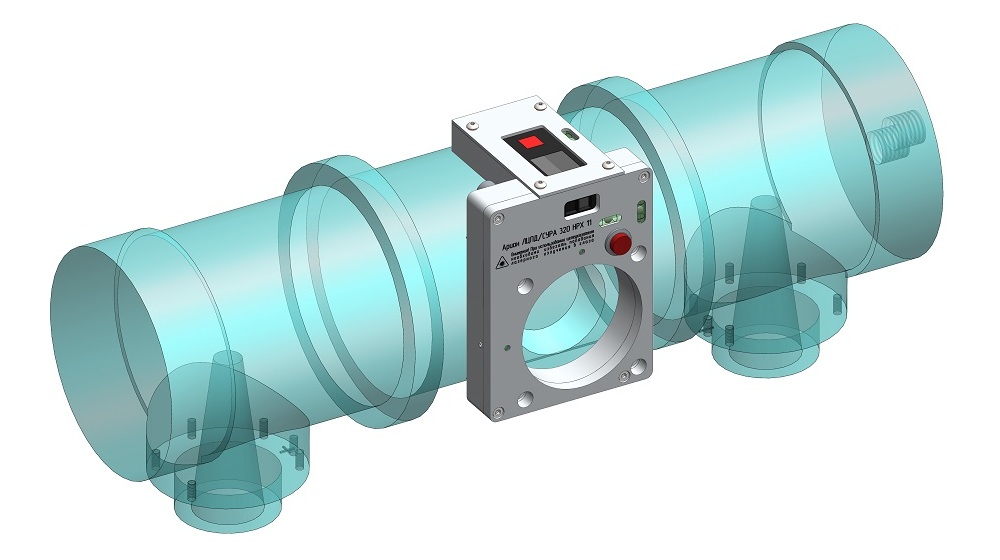

Модификация АРИОН ЛЦПД
Форма излучения — перекрестие. Есть встроенный дальномер.
Целеуказатели АРИОН ЛЦПД формируют центр проекции пучка излучения в виде перекрестия лазерных лучей и дополнительно оснащаются лазерным дальномером. Использование дальномера позволяет точно отрегулировать фокусное расстояние от излучателя рентгеновского аппарата до контролируемого объекта.
