Переносной рентгеновский аппарат постоянного потенциала АРСЕНАЛ 200 НС
Моноблок АРСЕНАЛ 200 НС представляет собой рентгеновский источник со встроенной направленной рентгеновской трубкой, имеющей постоянные значения напряжения и тока на аноде во время экспозиции, с установкой величины данных значений перед началом просвечивания. АРСЕНАЛ 200 НС разработан для радиографического неразрушающего контроля качества соединений трубопроводов в трассово-монтажных условиях, резервуаров в газовой, нефтехимической отрасли, объектов Ж/Д транспорта и энергетики, изделий в авиастроительной космической и оборонной сферах. Рентгеновский аппарат предназначен для выполнения работ в полевых условиях, что не исключает его использования в оборудованных средствами радиационной защиты производственных помещениях. Изделие АРСЕНАЛ 200 НС признано годным для проведения нестационарного рентгеновского контроля при погодных условиях:
- температурный диапазон от −45 до +40 °C;
- относительная влажность воздуха не более 80% (при +25 °C);
- атмосферное давление от 84 до 107 кПа.
Перейти к описанию других аппаратов серии «Аресенал»: АРСЕНАЛ-200ПС (панорамный — 200 кВ), АРСЕНАЛ-160НС (направленный — 160 кВ).
Особенности
Среди преимуществ переносного рентгеновского дефектоскопа АРСЕНАЛ 200 НС можно выделить: параметры рабочего пучка излучения обеспечивающие высокое качество рентгеновских снимков, массогабаритные свойства — портативность, отличную производительность, возможность эксплуатации в широком диапазоне рабочих температур, радиоуправление началом экспозиции, надёжную работу в северных широтах, питание от постоянных источников, включая автомобильные аккумуляторы на 12 и 24 вольта, питание от однофазной переменой сети напряжением от 100 до 240 В, 50-60 Гц.
Дополнительное оборудование
В целях обеспечения дополнительного удобства работы с рентгенаппаратом АРСЕНАЛ 200 НС, производитель предлагает дополнительные аксессуары для моноблока, системы питания и управления (не входят в стандартный комплект поставки):
- кабель питания 24 В длиной 25 м;

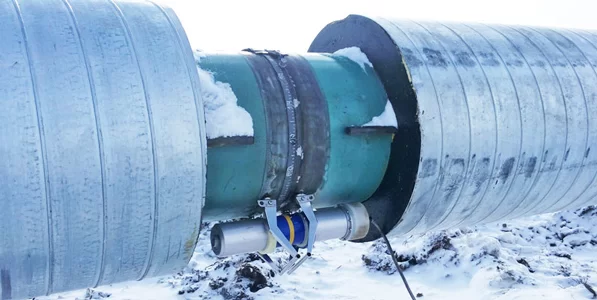

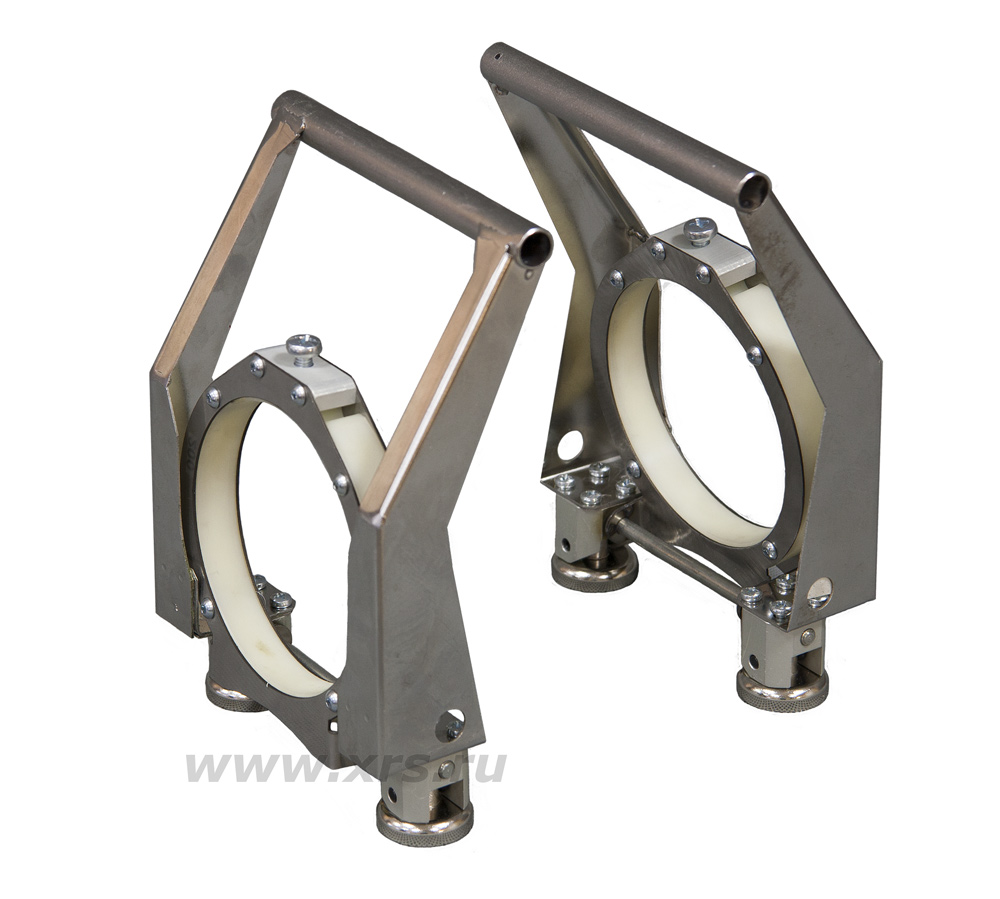

- магнитное устройство для крепления моноблока во время проведения неразрушающего контроля магистральных трубопроводов;
- ременное устройство для крепления моноблока на немагнитные или покрытые гидроизоляцией трубы;
- фотоштатив для крепления моноблока на стальные, вертикальные или потолочные поверхности с использованием магнитных опор;
- кабель моноблока длиной 20 метров (морозостойкий);
- блок автономного питания 24 В (ИАП) с зарядным устройством;
- адаптер питания 24 В с разъёмами типа «крокодил» для клемм аккумуляторной батареи;
- блок преобразователя 12/24 В с разъёмами типа «крокодил» для клемм аккумуляторной батареи.

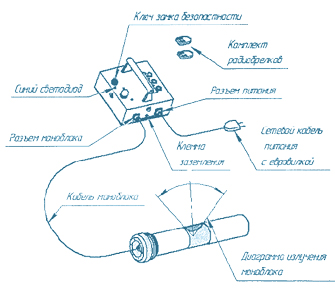

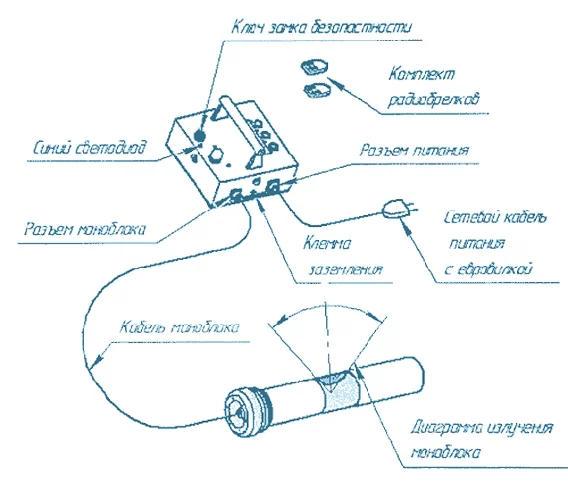

Описание аппарата АРСЕНАЛ 200 НС
В случае применения оборудования на открытом пространстве, особенно в зимний период, в целях более комфортного исполнения норм радиационной безопасности и внутри длинных труб рекомендуем использовать морозостойкий 20-метровый кабель моноблока (поставляется отдельно).

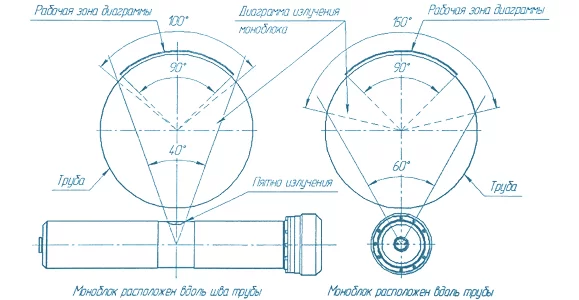

Рентгеновский дефектоскоп АРСЕНАЛ 200 НС имеет масляную систему отвода тепла от высоковольтных элементов. Корпус моноблока выполнен в виде заполненной масляным диэлектриком неразъёмной герметичной конструкции в форме цилиндра. Источник рентгеновского излучения аппарата АРСЕНАЛ 200 НС — трубка типа 1.2 БПК 21-200, питание которой осуществляется выпрямленным высокочастотным напряжением. Его формируют повышающий трансформатор и модуль умножения напряжения высокочастотной схемы питания анода рентгентрубки, делитель напряжения, трансформатор гальванической развязки для накала катода. Внутри корпуса так же расположены: плёночная плавная изоляция, температурные датчики для масла, расширяющий компенсатор объёма масла, циркуляционный насос (помпа, такая же как в автомобиле — создаёт принудительную конвекцию масляного диэлектрика внутри моноблока как во время его работы на излучение, так и после отключения подачи высокого напряжения, что положительно сказывается на максимальном времени непрерывной работы и способствует быстрому охлаждению излучающего блока). В торцевой части корпуса аппарата расположен герметичный разъём для подвода питания и передачи информационных сигналов от блока питания и управления (БПУ-РК). За температурой масляного диэлектрика следят электронные термодатчики. Если внутри моноблока она повышается более чем на +70 °C, то срабатывает защита и устройство отключается. Моноблок АРСЕНАЛ 200 НС соединяется с БПУ-РК кабелем моноблока с износостойкой и морозостойкой полиуретановой изоляцией. На середине цилиндрической поверхности корпуса АРСЕНАЛ 200 НС находится эллиптическое пятно красного цвета. Через центр этого пятна проходит ось рабочей диаграммы излучения моноблока, а кромка пятна очерчивает край диаграммы.
БПУ РК представляет собой герметичный блок, выполненный из силуминувого сплава. Работой блока и контролем параметров прибора управляет микропроцессор. Кроме функций управления БПУ РК обеспечивает стабилизацию анодного тока и напряжения на трубке в соответствии с установленными номинальными значениями, включает светозвуковую сигнализацию для обеспечения безопасной работы операторов. В боковых частях корпуса БПУ РК по всем 4 сторонам вмонтированы сверхъяркие светодиоды красного спектра (световая сигнализация), внутри блока управления установлена звуковая сигнализация (зуммер). Питание на БПУ-РК подаётся через разъём «ПИТАНИЕ». Выбор вариантов режима питания (однофазная сеть 100–240 В, 50–60 Гц; постоянные источники с напряжением 24 В ±10 %) обеспечивается применением кабеля соответствующего типа (с определённой распайкой разъёма). В стандартную комплектацию входит сетевой кабель питания 220 В.
Внутри БПУ РК находится вентилятор для отвода тепла от элементов электронной схемы на корпус. Дополнительные функции обеспечения безопасной работы с устройством — переключатель питания с замком безопасности и кнопка аварийной остановки экспозиции «СТОП».
Работа с прибором
После разворачивания рентген аппарата, перед началом просвечивания необходимо установить требуемые значения анодного тока и напряжения. На цифровых индикаторах БПУ РК высвечиваются параметры последней экспозиции: анодное напряжение в кВ, анодный ток в мА, время экспозиции в секундах. При необходимости изменить любой из параметров экспозиции нажмите кнопку под соответствующим индикатором параметра и удерживайте её нажатой не менее 1,5 секунды. После этого прибор перейдёт в режим установки параметров и настройки. Установите необходимые значения следуя инструкции по эксплуатации, после чего проведите экспозицию. Рентгеновский аппарат АРСЕНАЛ 200 НС имеет функцию задержки старта просвечивания. После установки параметров эта функция позволяет оператору отойти от прибора на безопасное расстояние, либо в укрытие, расстояние до которого больше, чем длина кабеля моноблока.
Началом экспозиции так же удобно управлять по радиоканалу, предварительно выставив необходимые параметры на БПУ РК. Аппарат имеет функцию автоматической тренировки рентгеновской трубки. Её необходимо проводить, если перерыв в работе прибора составил более 24 часов и, если при этом, рабочий режим превышает 100 кВ. В процессе тренировки напряжение на трубке повышается ступенчато, с отработкой на каждой ступени назначенного времени и с автоматическим плавным перезапуском при пробоях в трубке.
Расчёт дозы экспозиции по железу для рентгеновского аппарата АРСЕНАЛ 200 НС
| Номограмма экспозиции по железу, F=400 мм для рентгенаппарата АРСЕНАЛ 200 НС. Плёнка AGFA D7 со штатными свинцовыми экранами. |

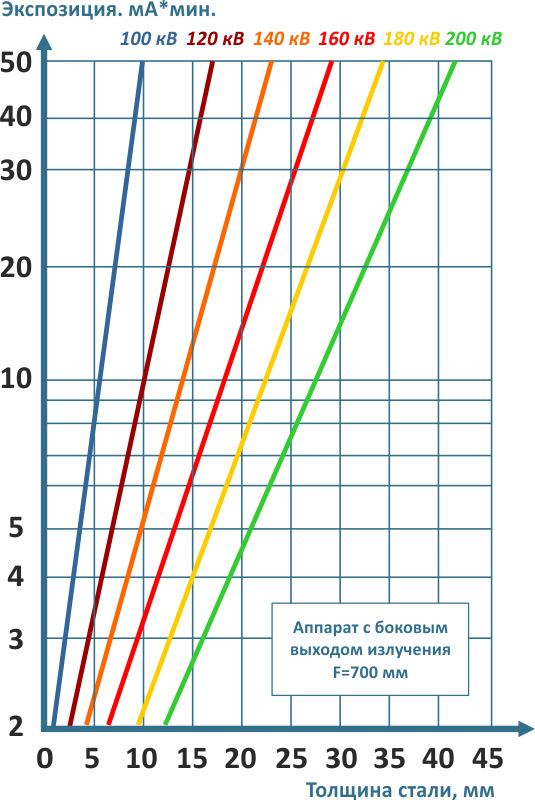

Номограмма экспозиции по железу, F=700 мм для рентгенаппарата АРСЕНАЛ 200 НС. Плёнка AGFA D7 со штатными свинцовыми экранами. |
 |
 |
Гарантии изготовителя
Моноблочные рентгеновские аппараты АРСЕНАЛ 200 НС изготовлены в соответствии с обязательными требованиями государственных стандартов и действующей технической документацией. Изготовитель обеспечивает гарантийный ремонт изделия при соблюдении потребителем условий и правил эксплуатации, хранения и транспортировки изделия, установленных эксплуатационной документацией. Гарантийный срок на поставляемое оборудование, за исключением рентгеновской трубки — 2 года с момента передачи прав на изделие покупателю. Гарантийный срок на рентгеновскую трубку — 1 год (прописан в паспорте на трубку 1,2 БПК 21-200).
