Ременное устройство крепления (Арсенал 160 НС и Арсенал 200 НС)

Ременное устройство крепления (Арсенал 160 НС и Арсенал 200 НС)

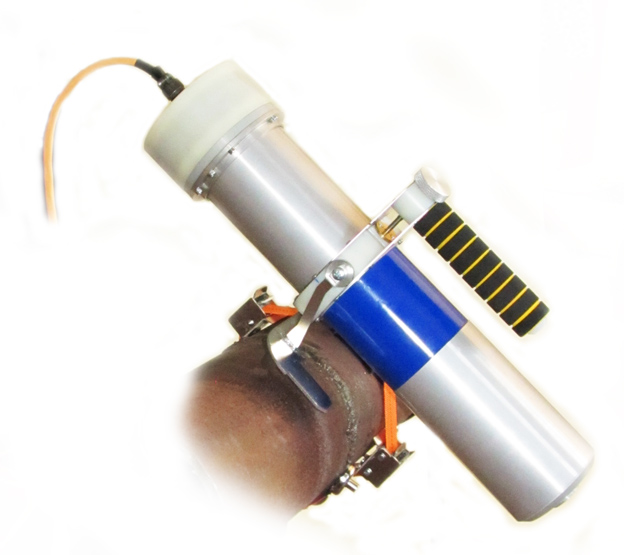

Ременное устройство предназначено для позиционирования моноблока излучателя рентгеновских аппаратов Арсенал 160 НС и Арсенал 200 НС на трубах из неферромагнитных материалов и сплавов или на трубах, покрытых слоем изоляции.

Устройство позволяет проводить просвечивание труб диаметром 159–1020 мм с 4 направлений (Х-образно) и труб диаметром менее 159 мм — с 2 направлений (по схеме «на эллипс»). Таким образом, закрепив ремень на трубе один раз, возможно провести просвечивание контролируемого шва со всех необходимых ракурсов.

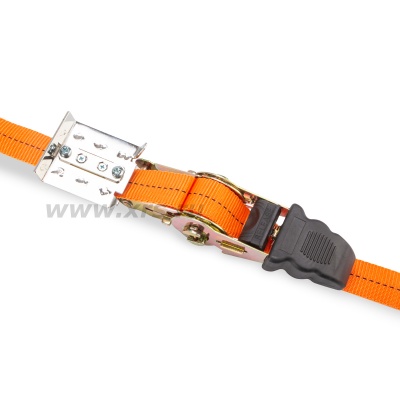

Ременное устройство состоит из 2 основных частей. Первая — нейлоновый ремень с храповым механизмом натяжения и 4 гнездами для установки излучателя аппарата. Гнезда устанавливаются на равном расстоянии друг от друга, чтобы получилась Х-образная схема просвечивания. Вторая часть — кольцо с ручкой и кронштейном. Кольцо надевается на излучатель, а один из «клыков» кронштейна до упора вставляется в гнездо.
