Универсальная рентгенотелевизионная установка ZEISS BOSELLO MAX
Камера радиационной защиты выполнена из стали и свинца в соответствии с международными стандартами по защите окружающей среды от рентгеновского излучения. Дополнительная радиационная защита не требуется.
Камера оснащена двухстворчатой автоматической раздвижной загрузочной дверью с двумя просмотровыми окнами для оператора. Контроль за безопасной работой осуществляется многофункциональным контроллером, который обеспечивает 4-й уровень безопасности. Размеры камеры и её масса зависят от модификации системы. Перемещение камеры осуществляется с помощью крана или погрузчика, что позволяет устанавливать ее в любом месте цеха.
Манипулятор
Система лишена привычного С-образного манипулятора; перемещение и синхронизация осей осуществляется программным обеспечением. Такое решение позволило значительно увеличить скорость обследования объектов и более рационально использовать внутреннее пространство камеры. Манипулятор имеет 5 осей перемещения: вертикальное перемещение рентгеновской трубки и детектора рентгеновского излучения, наклон рентгеновской трубки и детектора рентгеновского излучения ±30°, 2 оси горизонтального перемещения загрузочного стола, вращение стола. Точное и быстрое перемещение по осям обеспечивается бесщеточными сервоприводами. Скорость установки положений контроля достигает 15 метров/минуту. Система способна работать как в ручном, так и в автоматическом режиме. Количество программ и число шагов каждой программы не ограничено. Базовая модификация системы предназначена для контроля объектов размером до 700 × 1200 мм (Ø × В) и массой до 80 кг. Опционально доступна возможность контролировать изделия размером до 1000 × 2000 мм (Ø × В) и массой до 300 кг.
Рентгеновский аппарат
S.R.E. MAX может оснащаться рентгеновскими аппаратами с энергией от 160 до 450 кВ на базе острофокусных рентгеновских трубок COMET и высоковольтных генераторов BOSELLO.
Рентгеновский излучатель оснащён системой диафрагмирования рентгеновского пучка.
Детектор рентгеновского излучения
В качестве детектора рентгеновского излучения применяются промышленные плоскопанельные детекторы Perkin Elmer 14 или 16 бит. Размер экрана детектора 8 или 16 дюймов.
Панель управления

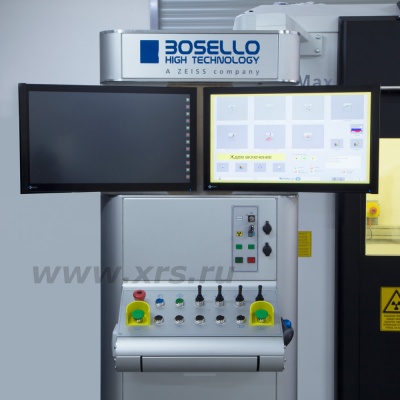

Панель управления интегрирована в камеру радиационной защиты, снабжена наклонной эргономичной консолью и двумя сенсорными мониторами, на которые выводится вся информация о работе системы и изображение исследуемого объекта. На консоли расположены джойстики перемещения манипулятора, изменения режимов работы рентгеновского аппарата и другие органы управления. Подключение к локальной информационной сети осуществляется через Ethernet порт. В базовой комплектации установлено программное обеспечение BHT IP Plus.
|
Модель
|
SRE MAX 70.120 CNC
|
SRE MAX 80.150 CNC
|
SRE MAХ 100.150 CNC
|
|
Область контроля (Ø х В), мм
|
700 х 1200
|
800 х 1500
|
1000 х 1500
|
|
Поворотный стол Ø, мм
|
400 или 600
|
|
Масса изделия, кг
|
80 (опционально до 300)
|
|
Оси перемещения
|
Изделие: Х - горизонтальная, Z - горизонтальная, V-вращение 360°
Рентгеновская трубка и детектор: Y- вертикальная, U – наклон ± 30°
|
|
Скорость перемещения осей, м/мин.
|
15
|
|
Расстояние излучатель - детектор, мм
|
1000
|
1250
|
1450
|
|
Размер фокусного пятна, мм
|
0.4/1.0 EN 12543 (0.15/0.4 IEC 336)
|
|
Напряжение на рентгеновской трубке, кВ
|
160
|
225
|
320
|
450
|
160
|
225
|
320
|
450
|
160
|
225
|
320
|
450
|
|
Габаритные размеры (Ш х Г х В), мм
|
1700 х 1700 х 2200
|
2200 х 2200 х 2450
|
2000 х 2000 х 2600
|
2300 х 2400 х 2750
|
2600 х 2600 х 2600
|
-
|
|
Загрузочная дверь (Ш х В), мм
|
653 х 1480
|
800 х 1620
|
797 х 1624
|
800 х 1620
|
1020 х 1830
|
-
|
|
Масса, кг
|
2400
|
2900
|
11000
|
16000
|
3300
|
3800
|
13500
|
19500
|
3800
|
4500
|
-
|
-
|
|
Детектор 8 дюймов
|
|
|
Размер экрана детектора, мм
|
200 х 200
|
|
Размер пикселя, мкм
|
200
|
|
Разрядность АЦП, бит
|
14 или 16
|
|
Частота кадров (14 / 16 бит), кадр/с
|
15 / 25
|
|
Детектор 16 дюймов
|
|
|
Размер экрана детектора, мм
|
400 х 400
|
|
Размер пикселя, мкм
|
100 или 200
|
|
Разрядность АЦП, бит
|
16
|
|
Частота кадров (100 / 200 мкм), кадр/с
|
3,75 / 15
|
