Беспроводные комплексы цифровой радиографии Цифракон

Комплекс Цифракон предназначен для проведения неразрушающего контроля промышленных изделий методом прямой цифровой радиографии. Устройство создано с применением современных технологий, позволяющих получать радиографические снимки высокого качества в электронном виде, не требуя использования расходных материалов. Детектор преобразовывает накопленное рентгеновское излучение в цифровое изображение, доступное для последующей обработки, расшифровки и хранения.

Комплекс включает в себя плоскопанельный рентгеновский детектор, управляющий планшет оператора-дефектоскописта и оснастку для позиционирования детектора на объекте контроля.

Порядок работы с комплексом Цифракон:

Плоскопанельный детектор устанавливается на объект контроля с помощью магнитной или ременной оснастки (рис. 1). После чего, источник ионизирующего излучения располагается на необходимом фокусном расстоянии от детектора.

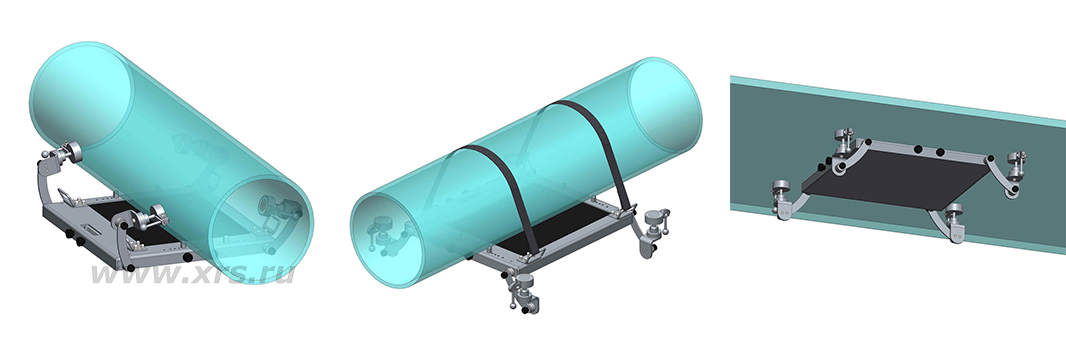

Рис. 1 Примеры позиционирования детектора с использованием устройства Паук-3М/ЦК

При использовании портативных рентгеновских аппаратов постоянного потенциала, а также импульсных рентгеновских аппаратов, рекомендуется располагать детектор вплотную к объекту контроля, что позволяет получить высокое пространственное разрешение даже при большом размере фокусного пятна (1,5 мм и более). Для установки оснастки комплекса достаточно одного дефектоскописта, время установки обычно не превышает 5 минут, в зависимости от труднодоступности объекта контроля и опыта специалистов.

После установки комплекса на планшете оператора выбирается режим работы детектора, затем подается напряжение на трубку рентгеновского аппарата. Снимок, полученный по завершению экспозиции, выводится на экран планшета для дальнейшей расшифровки дефектоскопистом.

Особенности портативного комплекса Цифракон:

  • в конструкции детектора реализовано сочетание сцинтиллятора на основе оксисульфида гадолиния (GOS) и светочувствительной TFT-матрицы. Данное решение обеспечивает высокий уровень чувствительности прибора к рентгеновскому излучению и быстроту получения снимков;
  • корпуса планшета и детектора защищены от попадания пыли и влаги, что гарантирует надёжность оборудования, как в стационарных условиях заводских лабораторий, так и при проведении выездных работ;
  • дополнительные эксплуатационные преимущества детектору обеспечивает универсальность электропитания: комплекс может быть подключен к сети переменного тока, либо питаться от аккумуляторной батареи;
  • два комплекта аккумуляторов — основной и дополнительный — увеличивают степень мобильности устройства;
  • проведение контроля при выездных работах обеспечивается только рентгеновским аппаратом, детектором и оснасткой для позиционирования оборудования, без необходимости иметь на объекте проявочную комнату, оборудование и персонал для обработки рентгеновских снимков;
  • встроенный датчик рентгеновского излучения запускает цикл накопления и считывания изображения;
  • возможность накопления кадров в памяти детектора и последующего их объединения при отсутствии связи с планшетом оператора;
  • комплексы Цифракон внесены в Государственный Реестр Средств Измерений РФ, регистрационный номер 76931-19.

Преимущества использования комплекса цифровой радиографии Цифракон на вашем предприятии:

  • снижение затрат на проведение радиографического контроля за счет отсутствия необходимости применения расходных материалов и оборудования для проявки и хранения снимков;
  • оперативность оценки результатов контроля — оператор получает рентгеновское изображение сразу после проведения экспозиции и может на месте оценить качество снимка и необходимость проведения повторного контроля;
  • широкий динамический диапазон сигнала детектора 16 бит (65 536 градаций серого) позволяет обеспечить контроль разнотолщинных изделий, а также изделий сложной формы;
  • возможность создания и ведение базы данных изображений в полностью защищённом цифровом формате DICONDE;
  • каждое изображение содержит множество данных об объекте контроля, параметры экспозиции, а также дату, время и GPS координаты места съемки;
  • существенное сокращение необходимого времени экспозиции позволяет снизить радиационную нагрузку на персонал и уменьшить износ рентгеновского оборудования.

Возможности программного обеспечения комплекса Цифракон включают в себя:

  • объединение накопленных после экспозиции кадров для формирования изображения лучшего качества;
  • изменение уровня усиления получаемого детектором сигнала — используется во избежание перенасыщения уровня серого на снимке в случае отсутствия возможности изменения режима экспозиции рентгеновского аппарата;
  • функция калибровки детектора для работы с импульсными рентгеновскими аппаратами, способствующая улучшению качества получаемого изображения в зависимости от режима экспозиции;
  • обработка снимков для повышения удобства их расшифровки (гамма-коррекция, фильтры);
  • измерение линейных геометрических размеров и глубины залегания дефектов в задаваемом масштабе, измерение толщины металла;
  • защита файлов от редактирования (если файл был изменен, или был создан на другом устройстве, это отображается спецсимволом на изображении);
  • архивирование данных в формате DICONDE, с возможностью конвертации в форматы BMP, JPG, TIFF для обмена данными с другим ПО.

Детектор

Тип детектора

фотодиод с TFT

Тип сцинтиллятора

GOS (Оксисульфид гадолиния)

Типовые модификации детектора *

1723

2532

3643

Размер пикселя, мкм

75

124

140

Базовое пространственное разрешение по ISO 17636-2, мкм

130

Количество пикселей

2304 × 3072

2048 × 2560

2560 × 3072

Размер матрицы, мм

172,8 × 230,4

253,95 × 317,44

358,4 × 430,08

Размеры детектора, мм

208,2 × 256,5 × 27,5

322 × 355 × 17

400 × 470 × 17

Минимальное расстояние от матрицы до внешних границ детектора, мм

по нижнему краю

3,0

8,5

8,0

по левому краю

6,0

8,5

10,0

Разрядность аналогово-цифрового преобразователя, бит

16

Диапазон энергий рентгеновского излучения, кВ

40 ÷ 450

Максимальное время экспозиции, с

180

Интерфейс взаимодействия с источником излучения

автоматический запуск начала экспозиции при включении рентгена / ручной запуск начала экспозиции с планшета

Интерфейс передачи данных

проводной

Gigabit Ethernet (1000BASE-T)

беспроводной

IEEE802.11n/ac (2,4 Гц, 5 Гц)

Время передачи данных, с

по проводному интерфейсу

1,5

по беспроводному интерфейсу

3

Температура эксплуатации, °C

−20…+50

Время работы батареи, ч:

при 25 °C в режиме съемки / в режиме ожидания

до 8 / до 9

при 0 °C в режиме съемки / в режиме ожидания

до 4 / до 5

при −20 °C, в режиме съемки / в режиме ожидания **

до 1,5 / до 1,5

Степень защиты корпуса

IP67

Потребление энергии детектором при проводном питании

DC 34 В, 0,8 А

Допустимое давление

равномерно распределенное по поверхности

не более 300 кг

в центральной части на участке Ø 40 мм

не более 150 кг

Передача данных с детектирующего блока на планшет оператора:

возможность подключения, ГГц

2,4

предустановленный диапазон, ГГц

5 (может быть изменен в служебной программе)

дальность действия Wi-Fi при прямой видимости, до, м

80

Возможности программного обеспечения DiSoft

обработка, улучшение и

архивирование изображений; ведение сравнительного анализа цифровых рентгеновских снимков.

Форматы хранения данных

DICONDE, BMP, JPEG, TIFF

Планшет промышленного исполнения ***

Степень защиты корпуса

IP65

Тип дисплея

LCD

Защита дисплея

закаленное стекло Gorilla Glass 3

Диагональ экрана, дюймов

10,1

Максимальное разрешение, точек

1920 × 1200

Номинальная яркость, кд/м2

1000

Тип сенсорного экрана

емкостный (10-точечный)

Тип установленного процессора

Intel Core i5-5350U; 1,8 ГГц

Тип оперативной памяти

DDR3L; 8 ГБ

Объем установленной карты mSATA

128 ГБ

Интерфейсы ввода-вывода

COM-порт RS-232 (1), порт USB (1), порт Ethernet RJ-45 (1)

Стандарт Wi-Fi

802.11ac/a/b/g/n

Источник питания:

¾ внешний адаптер питания AC/DC, В

(100 ÷ 240)/19

Емкость аккумулятора, мА × ч

4500

Время работы, до, ч

6,5

Установленная операционная система

Windows 10

Температура эксплуатации, °C

−20 ... +60

Температура хранения, °C

−30 ... +70



* перечень нетиповых модификаций детекторов можно получить, обратившись к менеджеру

** измерение времени работы в диапазоне низких температур осуществлялось непосредственно сразу после того, как детектор вынесли из теплого помещения

*** технические характеристики планшета могут отличаться от указанных на момент приобретения комплекса и/или могут быть изменены по заказу Покупателя

Наименование компонента

Кол-во

Детектор

1

ЭВМ оператора с ПО DiSoft

1

Кабели передачи данных и питания

1

AC/DC адаптер питания, 24 В, 2,7 А

1

Точка доступа Wi-Fi

1

Приспособление Паук-3М/ЦК

1

Руководство по эксплуатации

1

Паспорт

1

Транспортировочный кейс (опционально)

1
