Штатив трубный АРИОН ШРТ-1М/ЭКО-10У

Трубный штатив АРИОН ШРТ-1М/ЭКО-10У предназначен для крепления и позиционирования плоскопанельного детектора Экоскан 10 в защитном кожухе ЭКО-10У на трубах и цилиндрических объектах контроля диаметром от 40 до 1500 мм.

Штатив АРИОН ШРТ-1М/ЭКО-10У представляет собой шарнирную стойку с основанием. Основание штатива прижимается к объекту контроля с помощью цепи и устройства натяжения цепи с трещоточным механизмом. Стойка состоит из двух сегментов, трех шарнирных узлов и верхней крепежной пластины. На крепежную пластину крепится детектор в защитном кожухе ЭКО-10У. Фиксация и ослабление шарнирных узлов осуществляется одной поворотной ручкой, что делает возможным позиционирование детектора одним оператором в широком диапазоне пространственных положений.

В комплект поставки штатива входят две цепи: роликовая цепь для объектов контроля малого диаметра (40–273 мм) и длиннозвенная цепь для объектов диаметром 273–1420 мм. Такое решение делает штатив более универсальным, расширяя возможности его применения.

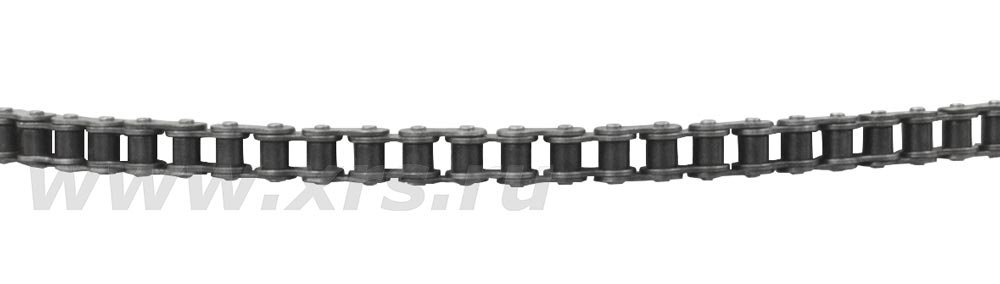

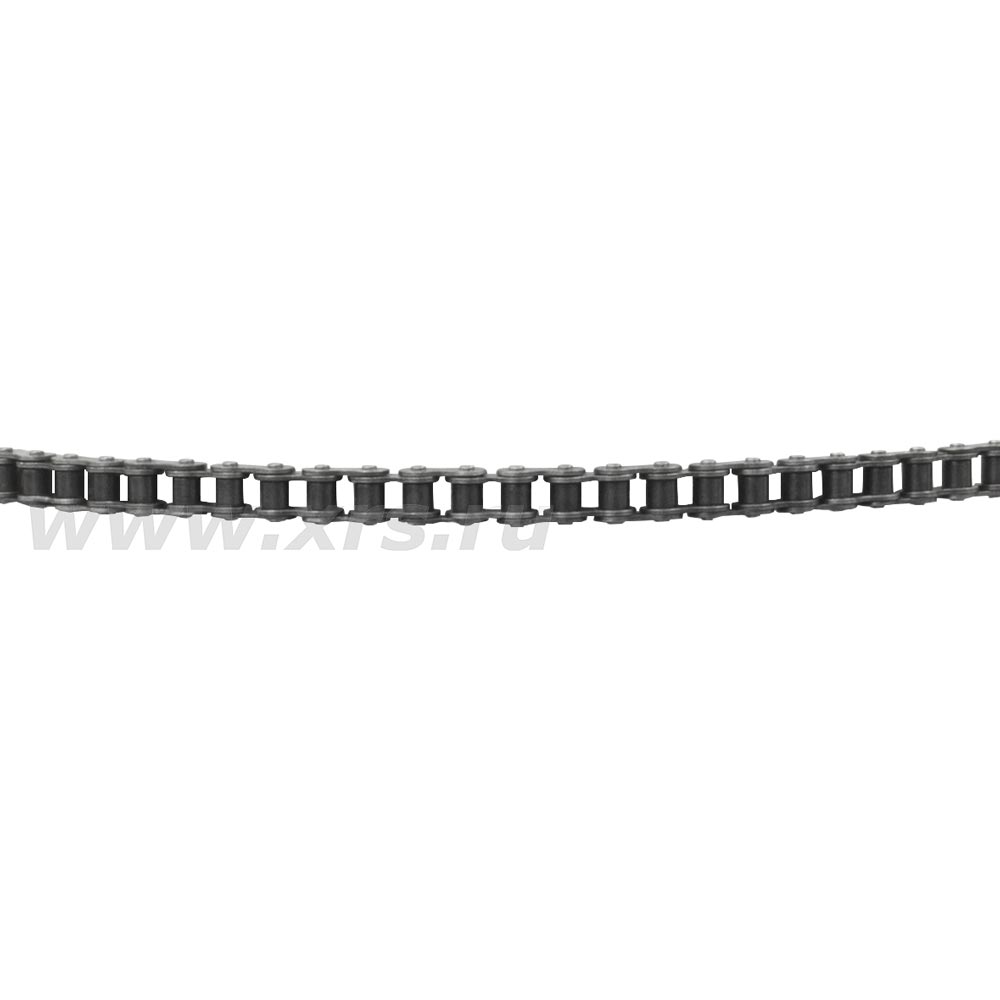

Роликовая цепь для труб малого диаметра (40–273 мм)

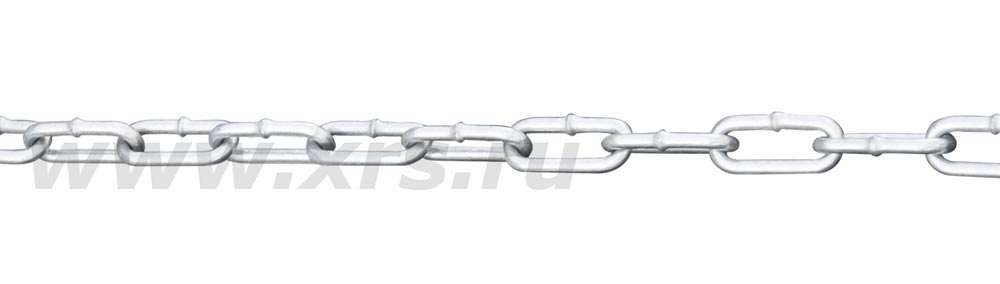

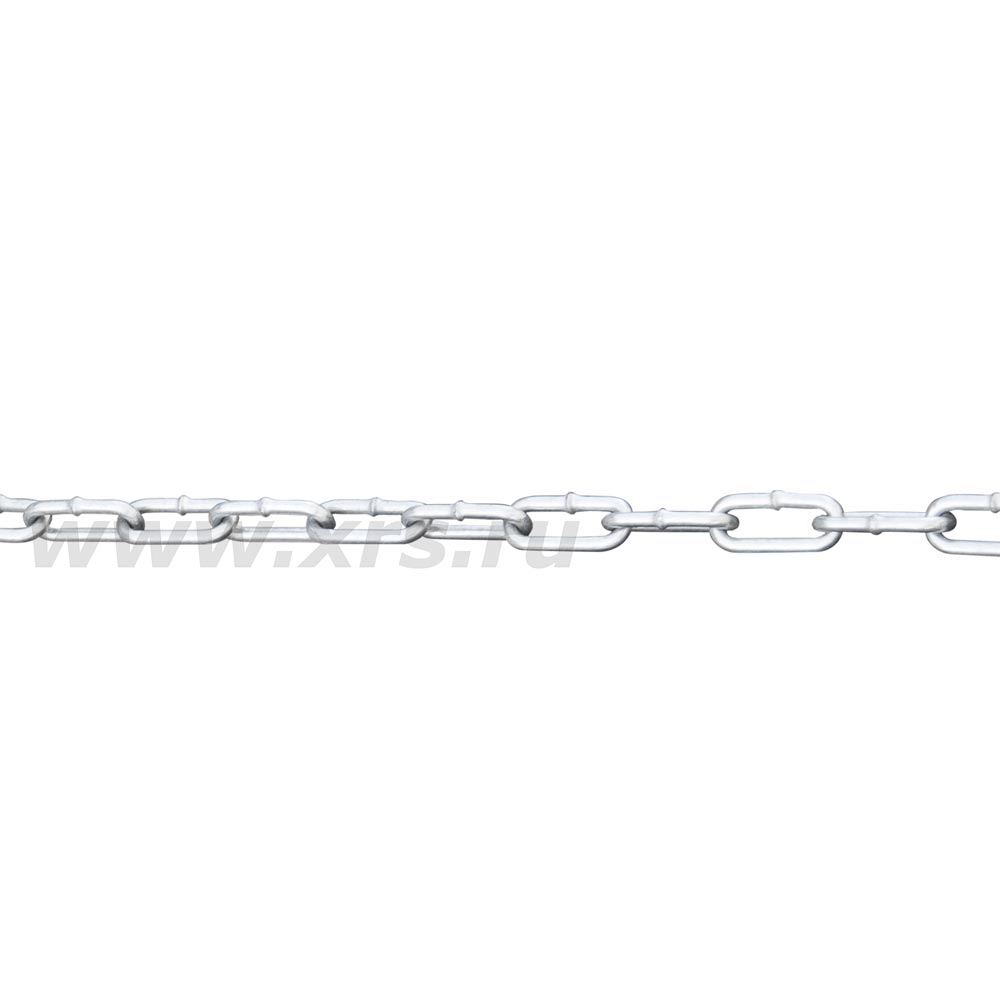

Длиннозвенная цепь для труб бóльшего диаметра (273–1420 мм)

Вместе со штативом для крепления детектора рекомендуется использовать штатив АРИОН ШРТ-1М/100, предназначенный для позиционирования рентгеновских аппаратов Арина-7, Арина-9, Памир-250 и Памир-300. Это удобно, так как оба штатива предназначены для использования на трубах одинакового диаметра и комплектуются двумя видами цепей.

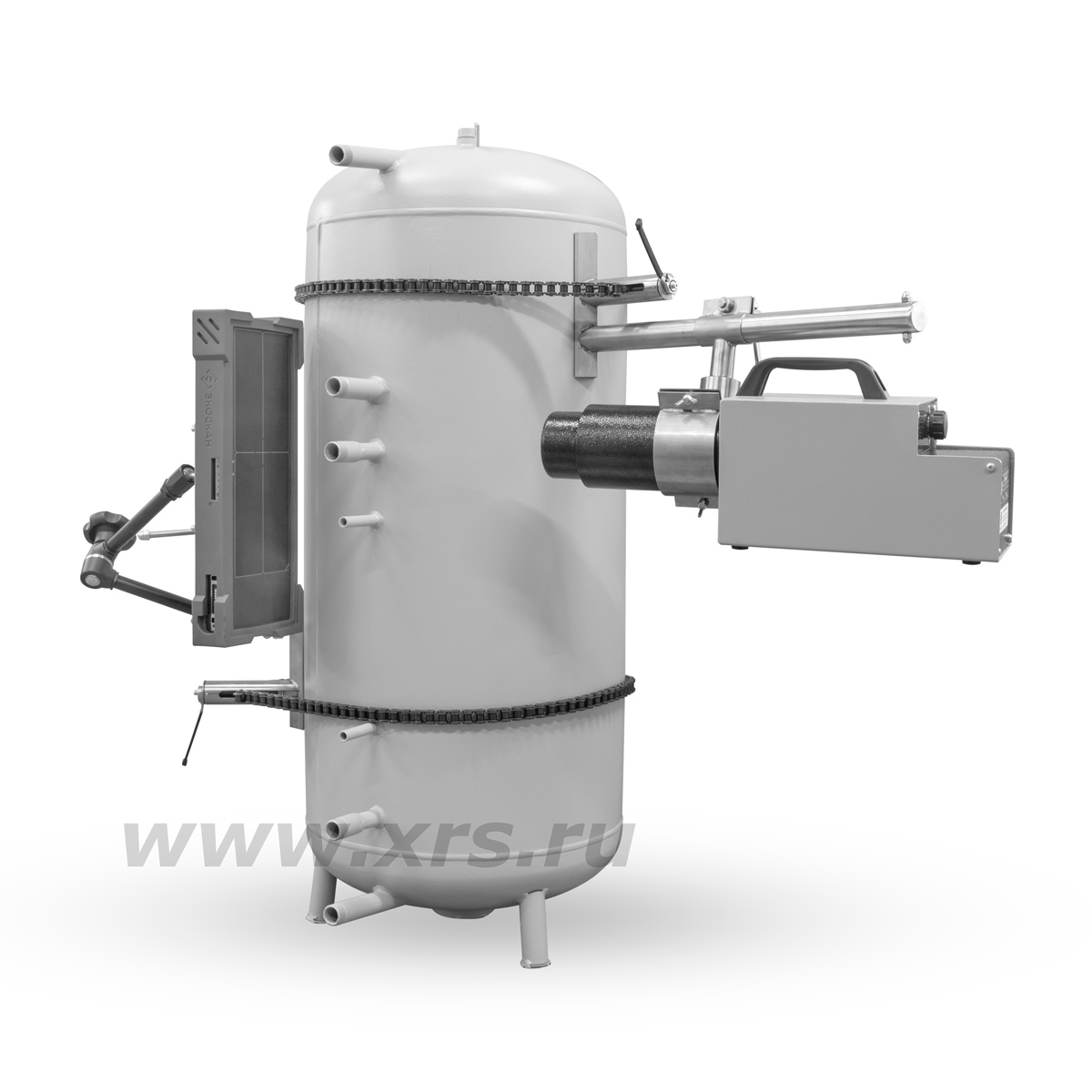

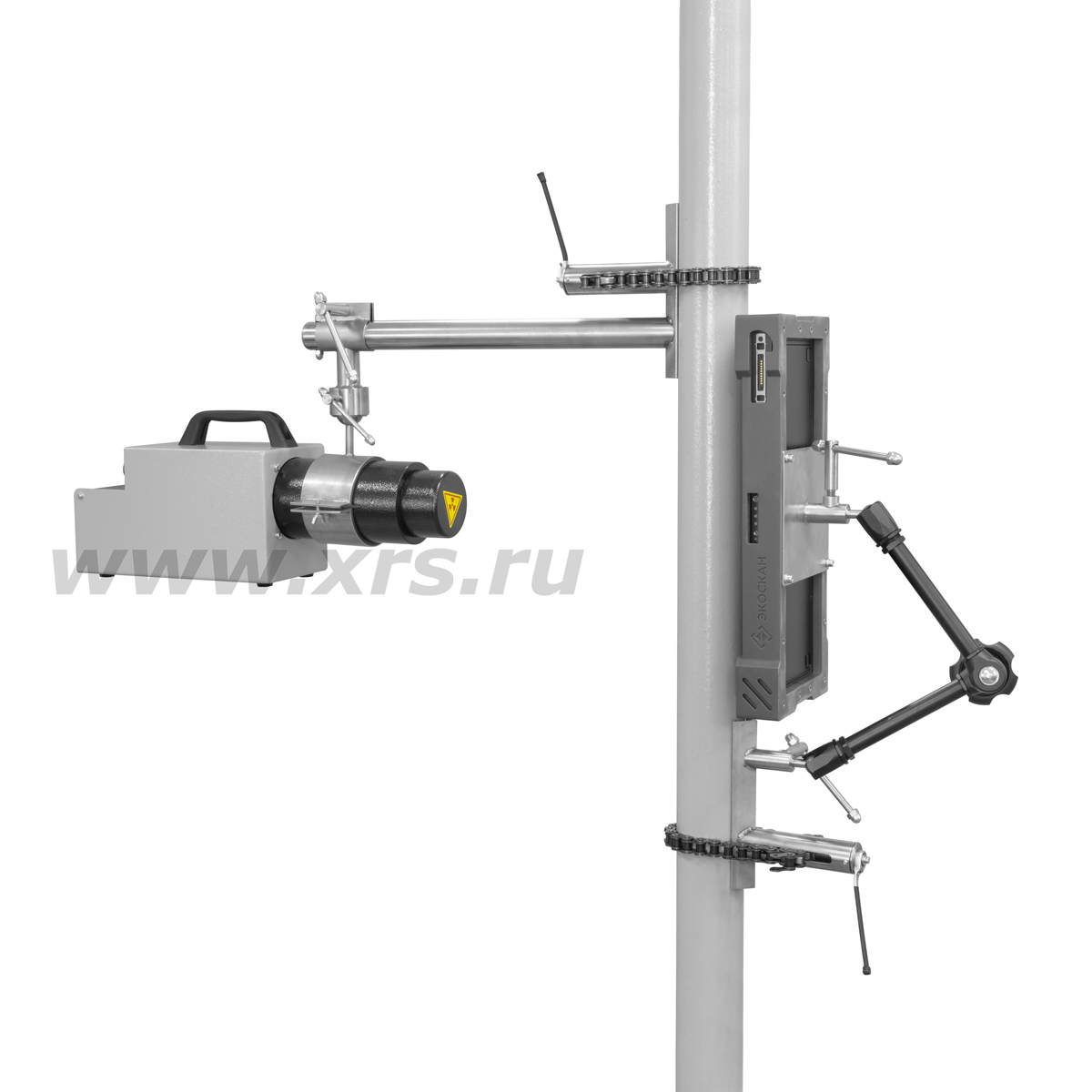

Детектор Экоскан 10 в чехле и рентгеновский аппарат Арина-7, установленные на объект контроля
Детектор Экоскан 10 в чехле и рентгеновский аппарат Арина-7, установленные на объект контроля
Наименование параметра Значение
Диапазон диаметров объекта контроля (при использовании приводной роликовой цепи), мм 40–273
Диапазон диаметров объекта контроля (при использовании длиннозвенной цепи), мм 273–1420
Габариты штатива без цепи (Д × Ш × В), мм 585 × 240 × 200
Масса штатива без цепей, кг, не более 2,7
Масса полного комплекта, кг, не более 6,2
Наименование Количество
Штатив трубный АРИОН ШРТ-1М/ЭКО-10У 1 шт.
Цепь приводная роликовая (1,5 м) 1 шт.
Цепь длиннозвенная (5 м) 1 шт.
Комплект крепежа для установки детектора, включающий в себя
— винт М5 × 8 (4 шт.)
— шайба 5 плоская (4 шт.)
— шайба 5 пружинная (4 шт.)
1 компл.
Транспортировочная сумка 1 шт.
Паспорт и РЭ 1 экз.
