Приспособление для измерения глубины подрезов и смещения кромок ЭЛИТЕСТ ПСК-10

Приспособления Элитест ПСК-10 и ПСК-10М предназначены для измерения смещения кромок, параметров стыкового сварного шва и дефектов. Приспособления характеризуются высокой точностью измерения, поэтому наилучшим образом подходит для контроля глубины дефектов. В стоимость приспособлений входит стоимость государственной поверки.

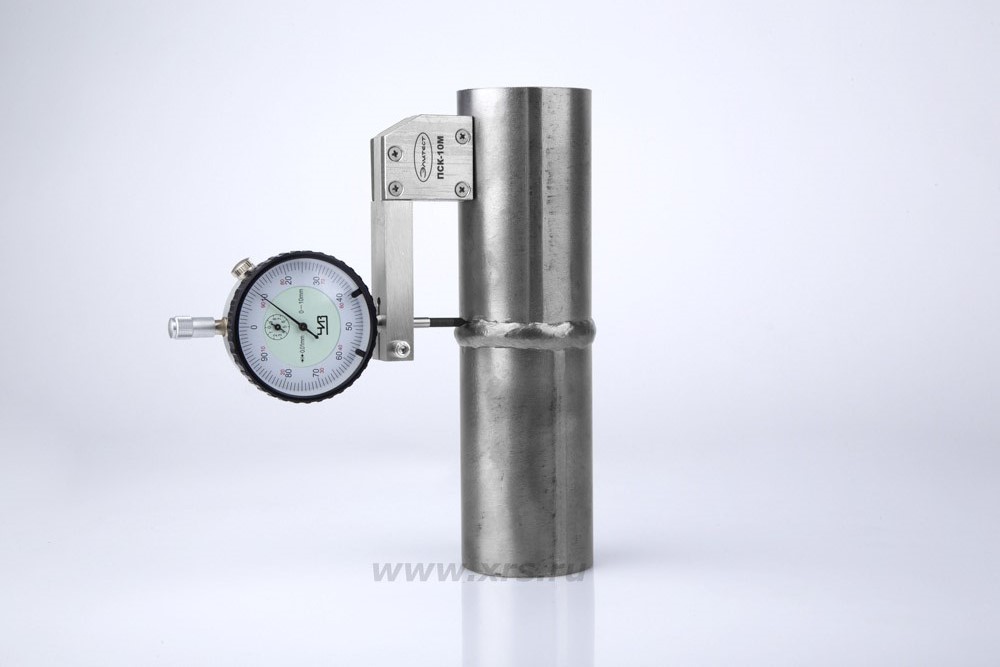

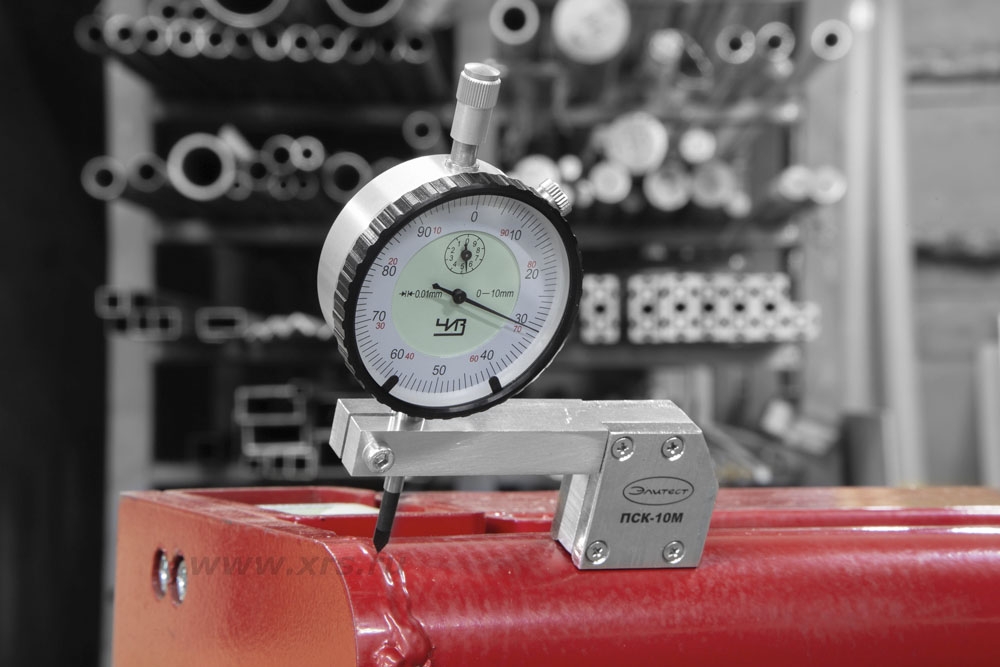

Встроенный магнит в ПСК-10М обеспечивает надежную установку приспособления на контролируемом изделии. Такое конструкторское решение исключает необходимость фиксации приспособления руками и значительно упрощает работу при производстве измерений. Магнитное поле не воздействует на индикатор, т. к. кронштейн выполнен из алюминия. Магнитное основание — это единственное отличие ПСК-10М от ПСК-10.

В основание опорного кронштейна ПСК-10М встроен магнит

Магнит в основании обеспечивает надежную установку приспособления на объект контроля

Индикатор часового типа имеет диапазон измерения 10 мм с ценой деления 0,01 мм. Расстояние между основанием опорного кронштейна и измерительным наконечником индикатора равно 50 мм. Подобная конструкция позволяет измерять не только глубину подрезов, но и смещение кромок.

В комплекте приспособлений для измерения глубины подрезов имеются два измерительных наконечника:

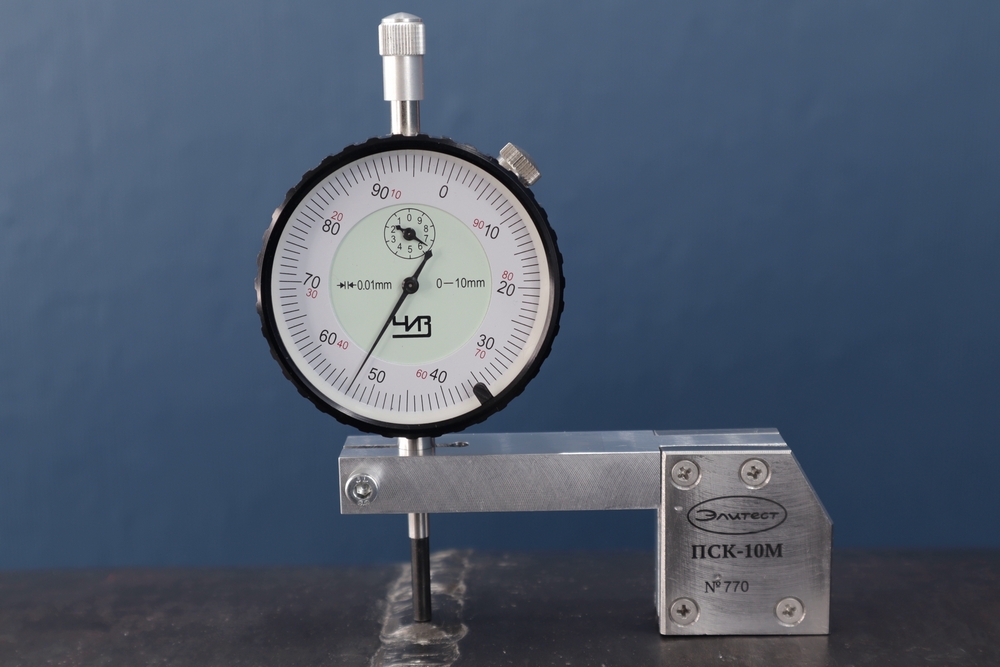

плоский измерительный наконечник для измерения выпуклости стыкового шва и его корня;

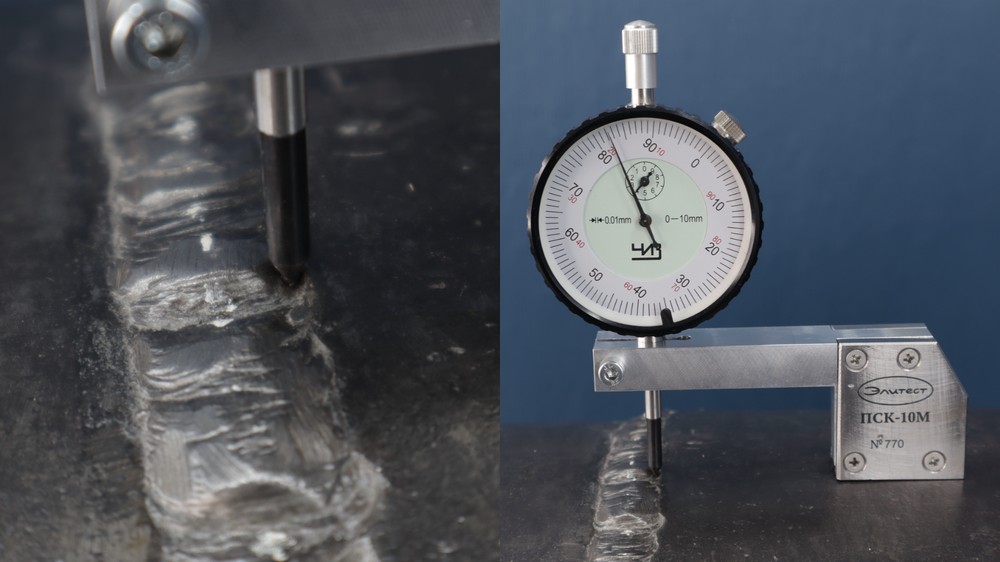

острый измерительный наконечник для измерения глубины подреза, вогнутости стыкового шва и его корня, смещения кромок и глубины скоса кромок.

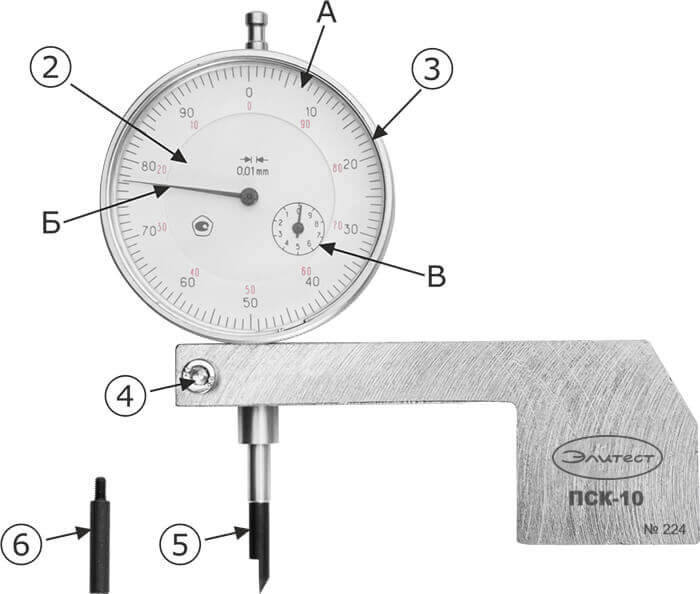

Общий вид ПСК-10

1 – опорный кронштейн;
2 – индикатор часового типа;
3 – поворотное кольцо циферблата для установки нулевого значения;
4 – стопорное устройство;
5 – острый измерительный наконечник;
6 – плоский измерительный наконечник;
А – круговая шкала;
Б – стрелка;
В – указатель числа оборотов в мм

Контролируемые параметры ПСК-10 и ПСК-10М

izmeryaemye parametry psk 10 2 izmeryaemye parametry psk 10 3

Параметр		Измерение по шкале	Цена деления	Участок диапазона измерений в пределах	Наибольшая разность погрешностей индикатора

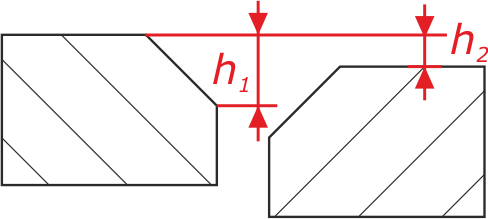

Подготовка к сварке	глубина скоса кромки (h₁), мм	А	0,01	0,1 1,0 10,0	±0,006 ±0,010 ±0,020
	смещение кромок (h₂), мм

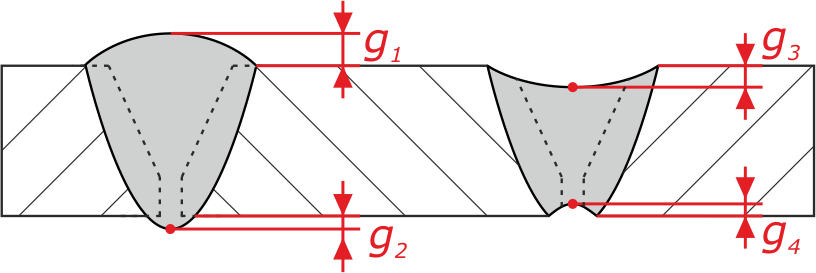

Стыковой шов	выпуклость стыкового шва (g₁) и его корня (g₂), мм
	вогнутость стыкового шва (g₃) и его корня (g₄), мм

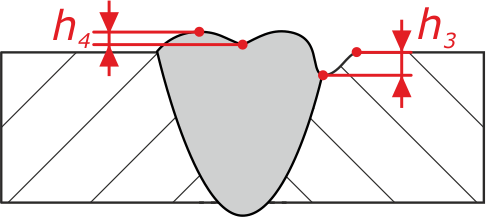

Дефекты	глубина дефекта (h₃), чешуйчатости, западания между валиками (h₄), мм

Метрологические характеристики индикатора часового типа:
Диапазон измерений	Цена деления	Наибольшая разность погрешностей индикатора
		На любом участке диапазона измерений в пределах:		Во всем диапазоне измерений
		0,1 мм	1 мм
0–10 мм	0,01 мм	6 мкм	10 мкм	20 мкм

Технические характеристики ПСК-10 и ПСК-10М

Масса, не более: 500 г

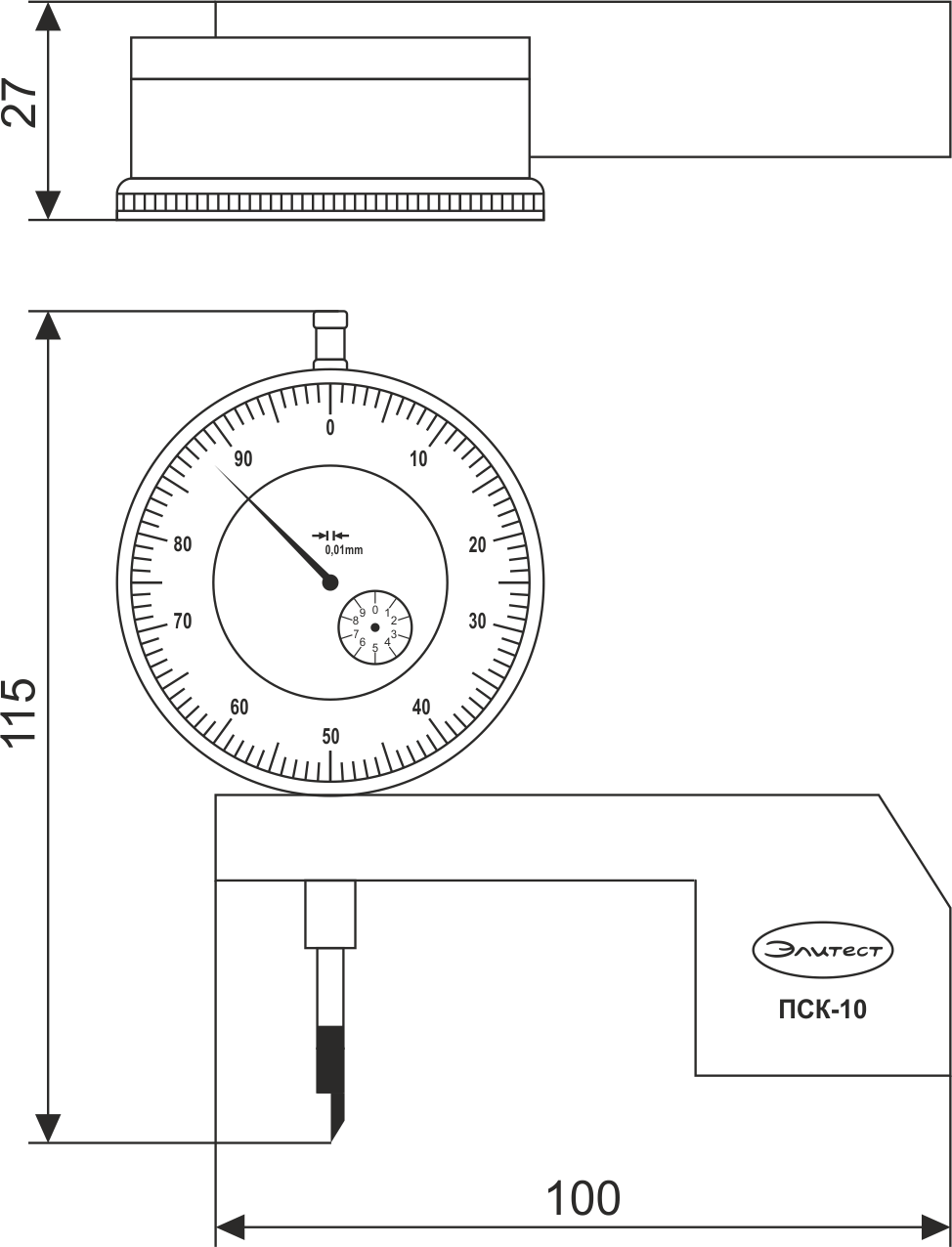

Справочные размеры, мм:

gabarity psk 10

Индикатор ИЧ-10	1 шт.
Опорный кронштейн	1 шт.
Измерительный наконечник	2 шт.
Шестигранный ключ	1 шт.
Транспортировочный кейс	1 шт.
