Приспособление для измерения глубины подрезов ИГП-10 ЭЛИТЕСТ

Назначение

Приспособление ИГП-10 ЭЛИТЕСТ предназначено для измерения глубины подрезов и других поверхностных дефектов сварных швов. Используется при изготовлении, строительстве, монтаже, ремонте, реконструкции, эксплуатации, техническом диагностировании устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах.

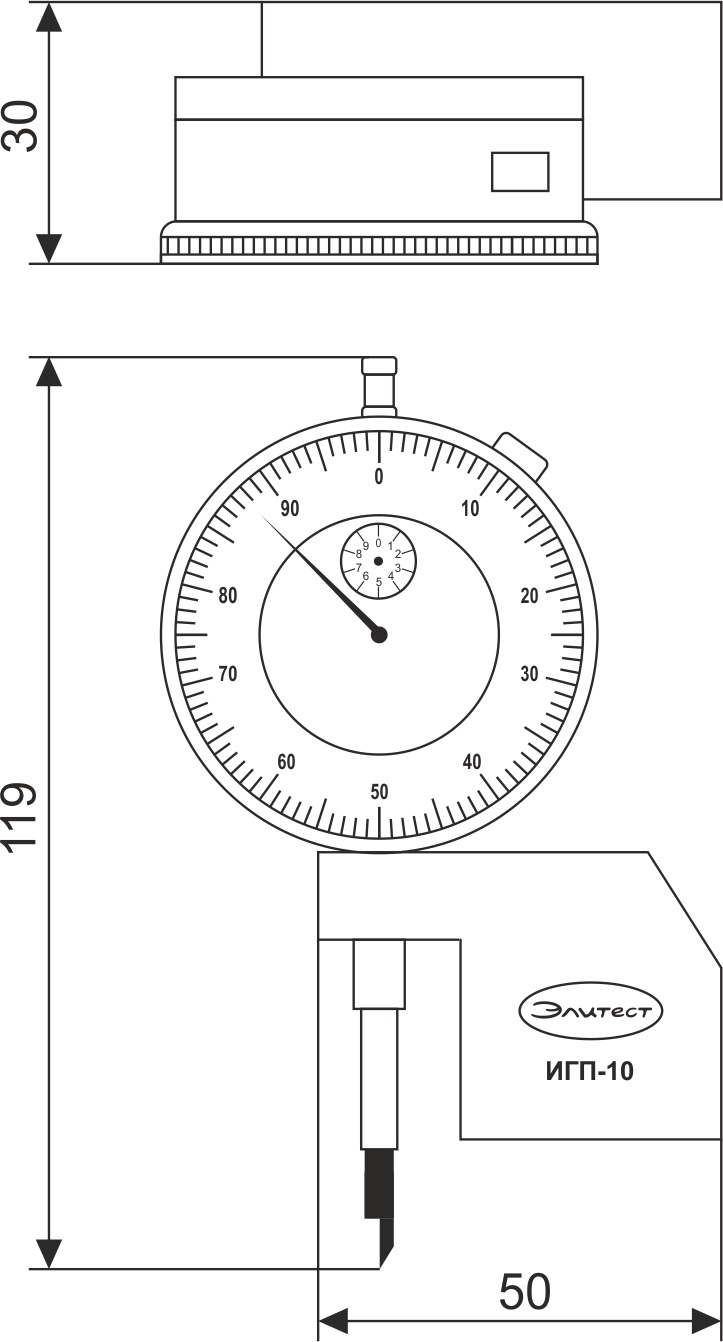

Общий вид ИГП-10


1 — опорный кронштейн; 2 — индикатор часового типа; 3 — поворотное кольцо циферблата для установки нулевого значения; 4 — стопорное устройство индикатора; 5 — острый измерительный наконечник; 6 — стопорное устройство поворотного кольца (3); А — круговая шкала (цена деления 0,01 мм); Б — стрелка; В — круговая шкала (цена деления 1 мм).

Контролируемые параметры

Параметр Измерение по шкале Цена деления шкалы Участок диапазона измерений в пределах Наибольшая разность погрешностей индикатора
глубина подреза (h), мм А 0,01 0,1
1,0
10,0
±0,006
±0,010
±0,020
Сверили технические характеристики
с паспортом производителя. Всё верно!

Дата проверки: 10.11.2023
ТХ актуальны: ноябрь 2023
Диапазон измерений Цена деления шкалы Наибольшая разность погрешностей индикатора
На любом участке диапазона измерений в пределах: Во всем диапазоне измерений
0,1 мм
1 мм
0–10 мм 0,01 мм 6 мкм 10 мкм 20 мкм



Масса: не более 500 г

Материал опорного кронштейна и измерительных игл: сталь с антикоррозийным покрытием

Сверили комплектацию
с паспортом производителя. Всё верно!

Дата проверки: 10.11.2023
Комплектация актуальна: ноябрь 2023
Наименование Количество
Опорный кронштейн 1 шт.
Индикатор часового типа 1 шт.
Острый измерительный наконечник 1 шт.
Стопорное устройство индикатора 1 шт.
Пластиковый футляр 1 шт.
Паспорт на индикатор 1 экз.
Паспорт на приспособление 1 экз.
