Измерительный шаблон сварщика V-WAC ЭЛИТЕСТ

(Альтернативное название: универсальный шаблон сварщика WG-18)

shablon vwac scales

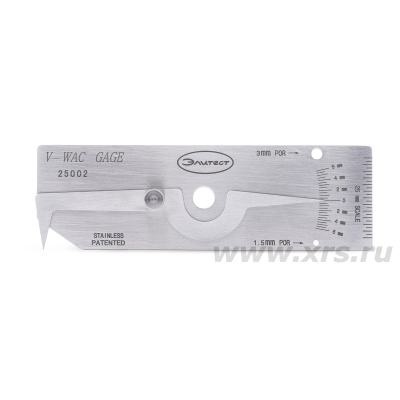

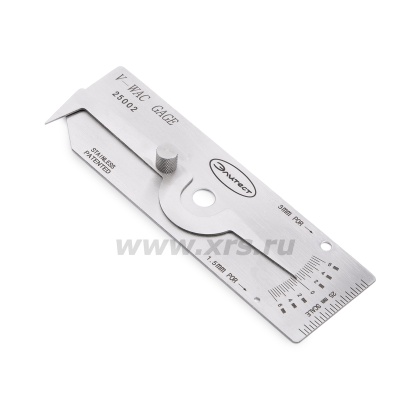

Общий вид V-WAC

1 – основание; 2 – движок; 3 – указатель; 4 – измерительный наконечник; 5 – стопорное устройство движка (2); А, Б – измерительные шкалы; В1-2 – контрольные отверстия



Назначение

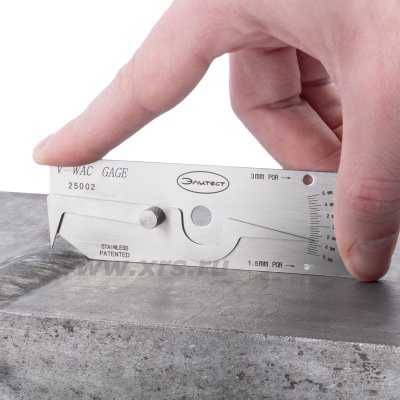

Измерительный шаблон сварщика V-WAC предназначен для визуально-измерительного контроля стыкуемых деталей, параметров стыкового шва и его дефектов. Отличительными особенностями шаблона V-WAC являются:

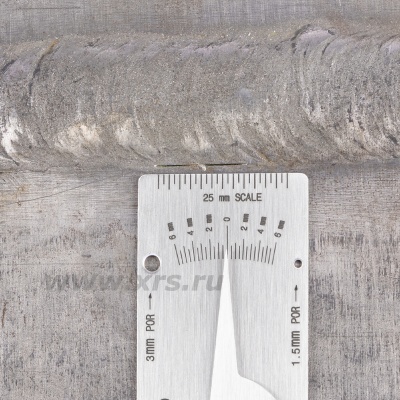

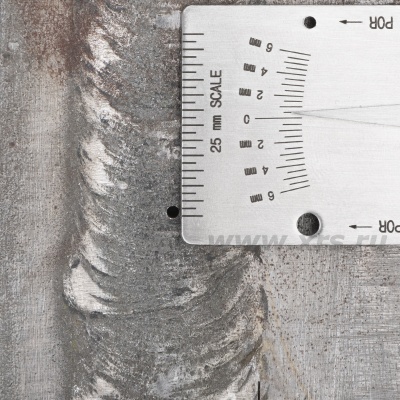

  • наличие измерительной шкалы (А) с ценой деления 0,5 мм, позволяющей более точно определить глубину подреза;

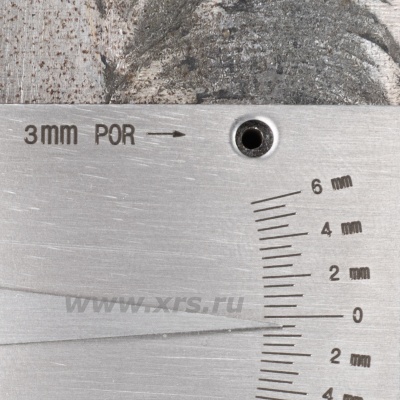

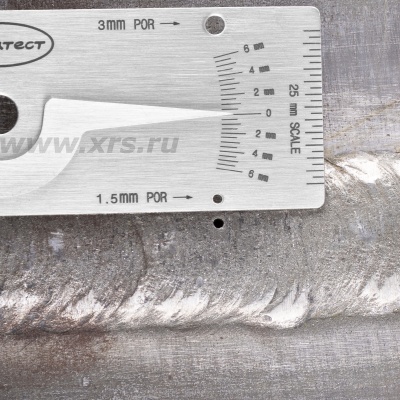

  • наличие специальных отверстий (В1) и (В2) для контроля поверхностных пор.



Технические характеристики

shablon vwac measure

Шкала

Ед. изм.

Диапазон шкалы

Цена деления шкалы

Погрешность измерения

А

мм

6,0–0–6,0

0,5

±0,20

Б

мм

0–25,0

1,0

±0,15

В1

мм

3,0

+0,20

В2

мм

1,5

+0,20

Вес, не более: 35 г

Материал: нержавеющая сталь



Контролируемые параметры

shablon vwac parametry

Параметр

Измерение по шкале

Диапазон измерения

Цена деления шкалы

Погрешность измерения

Подготовка к сварке

толщина деталей (s), мм

Б

0–25,0

1,0

±0,15

притупление кромки (c), мм

глубина скоса кромки (h1), мм

А

0–6,0

0,5

±0,20

смещение кромок (h2), мм

Стыковой шов

выпуклость стыкового шва (g1)

и его корня (g2), мм

вогнутость стыкового шва (g3)

и его корня (g4), мм

Дефекты

длина дефекта (l), мм

Б

0–25,0

1,0

±0,15

глубина дефекта, чешуйчатости, западания между валиками (h3), мм

А

0–6,0

0,5

±0,20

диаметр поверхностных пор (d2), мм

В1-2

3,0; 1,5

+0,20

Рекомендуемые
