Отраслевой стандартный образец (мера) ОСО 32.008-009 № 1
Образец ОСО 32.008-009 № 1 — специализированный образец для ультразвуковой дефектоскопии. Используется в основном в железнодорожной отрасли, при проведении ультразвукового неразрушающего контроля деталей и составных частей колесных пар вагонов. Предназначен для калибровки и настройки чувствительности дефектоскопов и прямых пьезоэлектрических преобразователей.

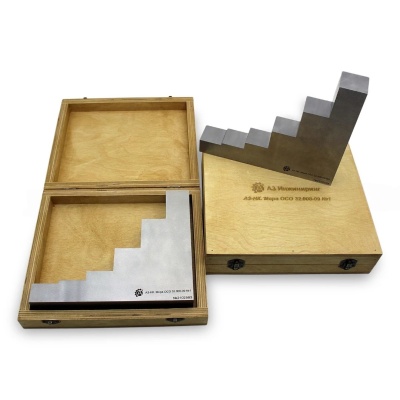

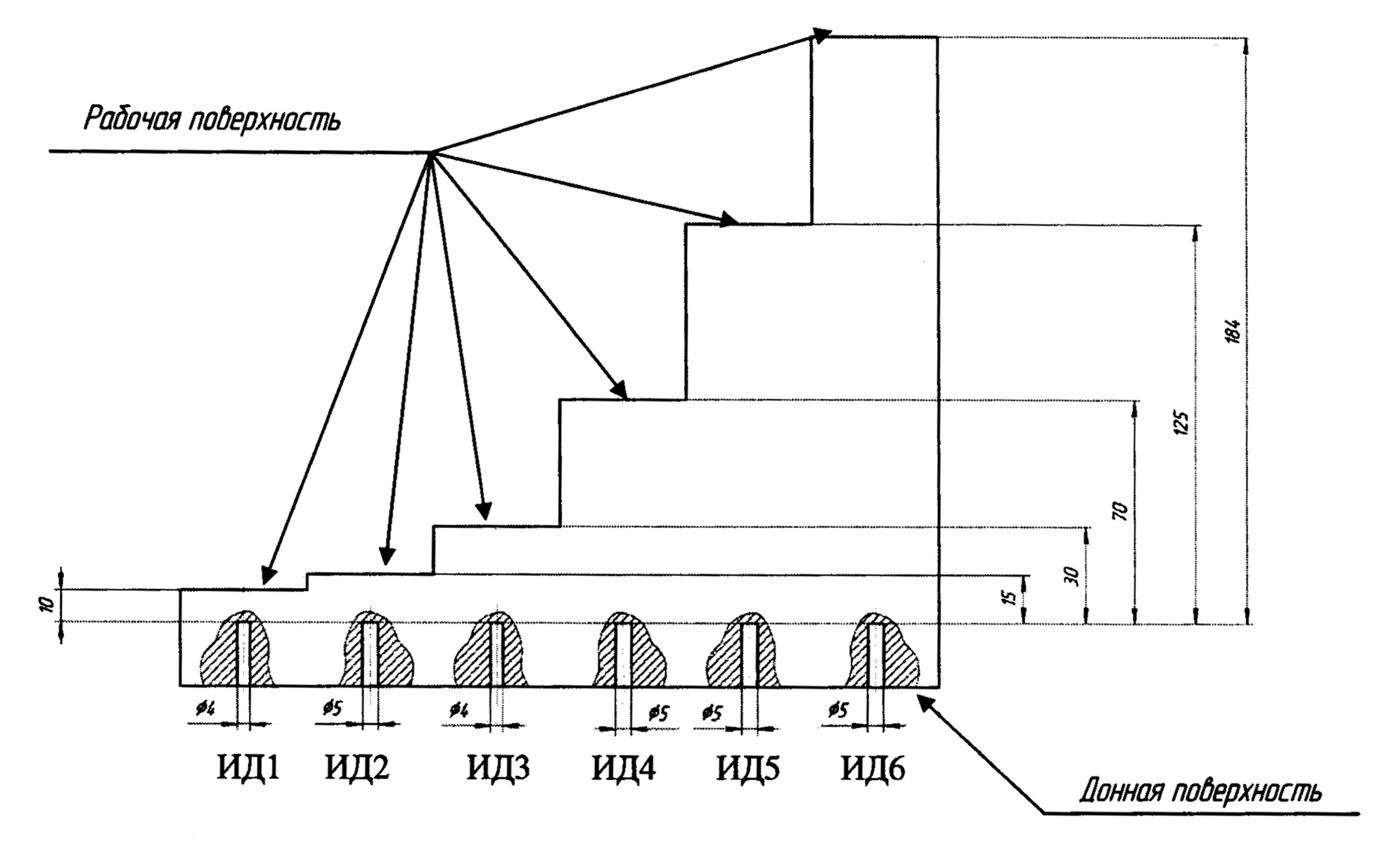

Образец представляет собой ступенчатую стальную пластину. На донной поверхности каждой ступеньки выполнены плоскодонные отражатели (отверстия), имитирующие дефекты.
Образец ОСО 32.008-009 № 1 внесен в Госреестр средств измерений РФ (№ 79145-20).
| Длина меры |
240 мм |
| Ширина меры |
51 мм |
| Отклонение параллельности рабочей и донной поверхностей |
±0,05 мм |
| Отклонение от плоскостности рабочей и донной поверхностей |
±0,05 мм |
| Шероховатость Rz рабочей и донной поверхностей меры, не более |
40 мкм |
| Масса меры, не более |
20 кг |
| Номинальные значения и допустимые отклонения высот ступенек меры |
30,0 ± 0,1 мм
35,0 ± 0,1 мм
50,0 ± 0,1 мм
90,0 ± 0,1 мм
145,0 ± 0,1 мм
204,0 ± 0,1 мм |
Номинальные значения и допускаемое отклонение диаметра плоскодонных отражателей:
— ИД1, ИД3
— ИД2, ИД4, ИД6 |
4,00 ± 0,12 мм
5,00 ± 0,12 мм |
Номинальное значение и допускаемое отклонение расстояния от рабочей поверхности до плоскодонного отражателя:
— для ИД1
— для ИД2
— для ИД3
— для ИД4
— для ИД5
— для ИД6 |
10,00 ± 0,15 мм
15,00 ± 0,18 мм
30,00 ± 0,21 мм
70,00 ± 0,30 мм
125,00 ± 0,40 мм
184,00 ± 0,46 мм |
| Пределы допускаемой абсолютной погрешности воспроизведения высоты ступенек меры, расстояния от рабочей поверхности до плоскодонного отражателя, диаметра плоскодонного отражателя |
±0,1 мм |
Номинальное значение и допускаемое отклонение скорости распространения продольной ультразвуковой волны:
— для стали 3
— для стали 20
— для стали 45
— для стали 40Х13
— для стали 12Х18Н10Т
— для медно-цинкового сплава марки Л63
— для алюминиевого сплава Д16 |
5900 ± 133 м/с
5900 ± 133 м/с
5920 ± 133 м/с
6040 ± 133 м/с
5740 ± 133 м/с
4430 ± 133 м/с
6360 ± 133 м/с |
| Пределы допускаемой абсолютной погрешности воспроизведения скорости распространения продольной ультразвуковой волны в мере |
±60 м/с |
| Стандартный образец ОСО 32.008-009 № 1 (с калибровкой или поверкой) |
1 шт. |
| Футляр |
1 шт. |
| Транспортировочная упаковка |
1 шт. |
| Комплект документации |
1 экз. |
