Стандартный образец (мера) СО-2Р для ультразвукового контроля
Стандартный образец СО-2Р используется для настройки ультразвуковых дефектоскопов и пьезоэлектрических преобразователей.
Конструктивно образец СО-2Р похож на образец СО-2 — это такой же параллелепипед со сквозными отверстиями, которые служат отражателями ультразвуковых волн. Однако у СО-2Р не один, а два опорных отражателя (⌀6 мм) и не два, а четыре цилиндрических отверстия ⌀2 мм. Скорость распространения УЗ-волн в образце из стали 3 или 20 составляет 5900 ± 133 м/с.
Стандартный образец СО-2Р внесен в Госреестр СИ РФ (№ 79145-20).
Функции образца СО-2Р
Образец СО-2Р был разработан для контроля рельсов, поэтому по сравнению с СО-2 он позволяет проверять и настраивать большее число параметров:
- условную чувствительность при контроле эхо- и зеркальным методом;
- минимальную глубину прозвучивания («мертвую зону»);
- погрешность глубиномера;
- погрешность измерения координат отражателя;
- стрелу преобразователя;
- точку выхода луча;
- угол ввода ультразвуковых колебаний;
- основной лепесток диаграммы направленности наклонного ПЭП.

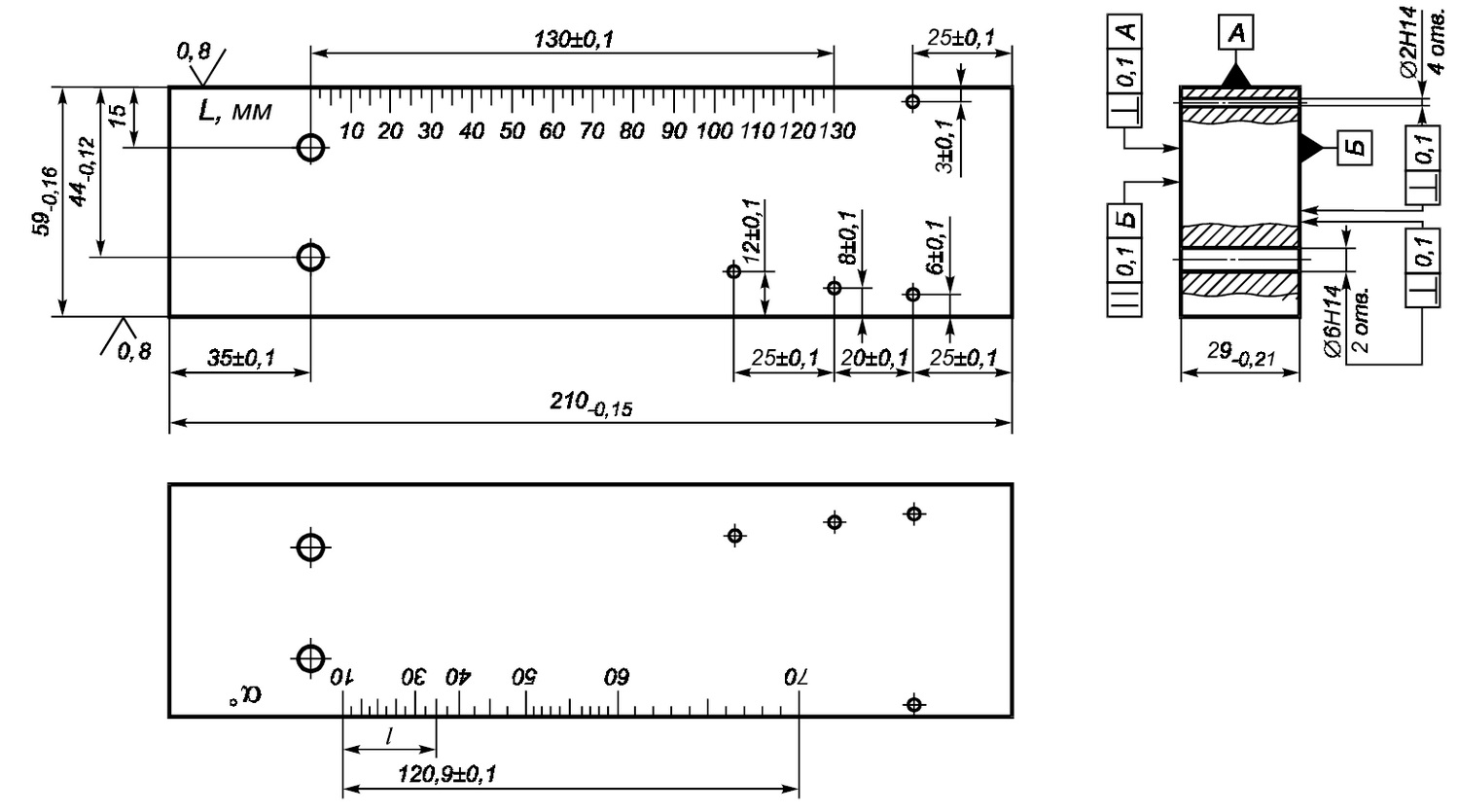

Схема стандартного образца СО-2Р с указанием рабочих поверхностей, базовых рисок и искусственных дефектов
| Наименование параметра |
Значение |
| Длина меры, мм |
210,0 |
| Высота меры, мм |
59,0 |
| Толщина меры, мм |
29,0 |
| Шероховатость Rₐ рабочих поверхностей меры, мкм, не более |
1,25 |
| Масса меры, кг, не более |
2 |
Диаметры искусственных дефектов, мм
ИД1, ИД2
ИД3—ИД6 |
6,0
2,0 |
Расстояние от рабочей поверхности 1, мм
до центра ИД1
до центра ИД2
до центра ИД3 |
44,0
15,0
3,0 |
Расстояние от рабочей поверхности 2, мм
до центра ИД4
до центра ИД5
до центра ИД6 |
6,0
8,0
12,0 |
| Смещение базовой риски шкалы 1 и шкалы 2 относительно проекции центра ИД1 на рабочую поверхность 1, мм |
±0,1 |
| Положение и допустимое отклонение рисок шкалы 1 относительно базовой риски вдоль рабочей поверхности 1 меры, мм |
L ± 0,2
где L — номинальное значение на шкале, мм |
| Положение и допустимое отклонение рисок шкалы 2 относительно базовой риски вдоль рабочей поверхности 1 меры, мм |
44 · tgα ± 0,2
где α — значение угла ввода, соответствующее данной риске, град. |
| Пределы допускаемой абсолютной погрешности воспроизведения высоты и толщины меры, диаметров ИД, расстояний до центров ИД и положения рисок шкал относительно базовых рисок, мм |
±0,1 |
Скорость продольной ультразвуковой волны, м/с
для стали 3
для стали 20
для стали 45
для стали 40Х13
для стали 12Х18Н10Т
для медно-цинкового сплава марки Л63
для алюминиевого сплава Д16 |
5900 ± 133
5900 ± 133
5920 ± 133
6040 ± 133
5740 ± 133
4430 ± 133
6360 ± 133 |
| Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
±30 |
| Наименование |
Количество |
| Стандартный образец СО-2Р (с калибровкой или поверкой) |
1 шт. |
| Футляр |
1 шт. |
| Транспортировочная упаковка |
1 шт. |
| Комплект документации |
1 экз. |
