| Развертка |
минимальная: 0–1,8 мкс (0–5 мм)
максимальная: 0–267 мкс (0–800 мм, сталь) |
| Диапазон скоростей |
1000–20 000 м/с |
| Задержка |
0–347 мкс |
| Максимальная толщина контролируемого материала (сталь) |
до 800 мм в эхо-режиме, до 1600 мм в теневом режиме |
| Задержка в призме |
0–100 мкс с точностью 0,01 мкс |
| Зондирующий импульс |
радиоимпульс; амплитуда 200 В; число периодов — регулируемое от 0,5 до 2 с шагом 0,5 (половина периода частоты) |
| Частота повторений зондирующих импульсов |
400 Гц |
| Усилитель |
широкополосный 0,5–20 МГц (−6 дБ) |
| Согласование с ПЭП сторонних производителей |
нет |
| Диапазон регулировки усиления |
92 дБ с шагом 0,5 дБ |
| Временная регулировка чувствительности (ВРЧ) |
линейная с диапазоном до 20 дБ |
| Кривая «амплитуда — расстояние» (АРК) |
нет |
| Детектирование |
полное, радиосигнал (во всем диапазоне развертки) |
| Визуализация сигналов на экране |
А-скан |
| Дополнительная клавиша +dB |
нет |
| Автоматическая калибровка задержки в призме |
нет |
| Автоматическая калибровка диапазона контроля при заданной толщине шва |
нет |
| Автоматическая калибровка скорости УЗК |
нет |
| Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от −95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая сигнализация дефектов (АСД) |
световая для каждой зоны отдельно и звуковая вибросигнализация |
| Режимы работы АСД |
дефект в первой зоне; дефект во второй зоне; дефект в первой и во второй зонах; дефект в одной из зон |
| Функция АРД |
нет |
| Цифровая фильтрация сигнала |
нет |
| Аналоговая фильтрация сигнала |
нет |
| Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала или по переходу через «0» |
| Измерение амплитуды |
в процентах от высоты экрана, в дБ относительно уровня порога в зоне |
| Сравнение с сохраненным эталонным сигналом |
нет |
| Поддержка стандарта контроля сварных швов AWS D1.1 |
нет |
| Обработка изображения на экране после «заморозки» экрана |
статичная картинка |
| Дисплей c функцией поворота |
TFT, цветной, высококонтрастный, 320 × 240 точек (44 × 58 мм) |
| Смена цветовых схем экрана под особенности зрения и условий освещенности |
есть |

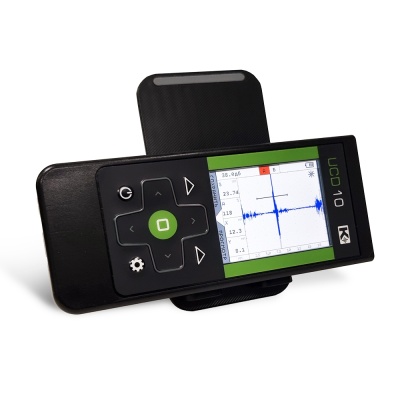

| Смена ориентации экрана |
во всех четырех положениях |
| Таймер поверки |
есть |
| Язык меню |
русский, английский |
| Память |
900 настроек с А-сканом и названием; 900 настроек типовых преобразователей; 1000 протоколов контроля с А-сканом |
| Интерфейс |
USB Type C |

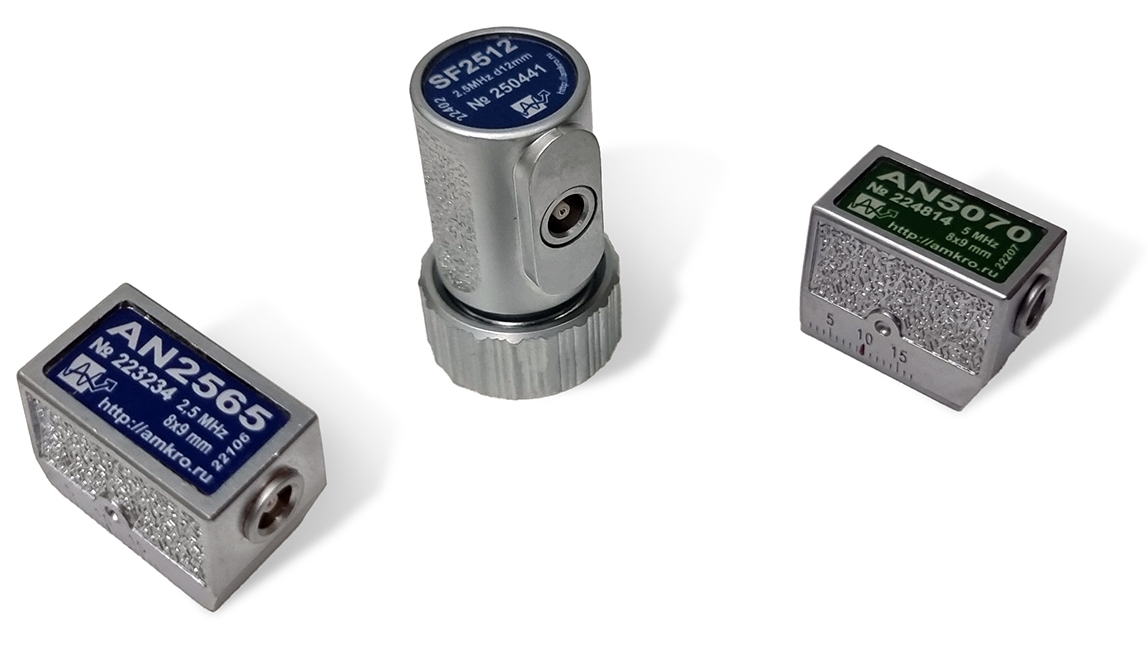

| Разъемы преобразователей |
2 × LEMO 00 |
| Аккумулятор |
напряжение 3,7 В; емкость 3,5 А·ч |
| Время работы, не менее |
10–12 часов в зависимости от режима работы |
| Внешнее питание |
блок питания 220 В AC |
| Напряжение питания |
5 В; 2,5 А DC |
| Диапазон рабочих температур |
−25...+55 °С |
| Габаритные размеры, не более |
155 × 65 × 28 мм |
| Масса с аккумулятором, не более |
0,25 кг |
