| Диапазон измерения толщин |
0,7–300 мм (возможны измерения от 0,2 мм, что зависит от применяемого преобразователя и параметров объекта) |
| Развертка |
мин.: 0–7,2 мм; макс.: 0–500 мм (сталь) |
| Дискретность показаний |
0,001 / 0,01 / 0,1 |
| Допустимая толщина покрытия между датчиком и поверхностью объекта контроля |
до 10 мм в режиме «эхо–эхо» |
| Диапазон настройки скорости распространения УЗ колебаний, не менее |
1000–20 000 м/с |
| Минимальный допустимый радиус кривизны, не менее |
5–10 мм (зависит от преобразователя) |
| АРУ (автоматическая регулировка усиления) |
до 30 дБ |
| Задержка |
0–168 мкс |
| Диапазон регулировки усиления |
92 дБ с шагом 0,5 дБ |
| Регулировка ВРЧ |
0,1–10 дБ/мкс |
| Частотный диапазон |
0,5–20 МГц (−6 дБ) |
| Отображение информации |

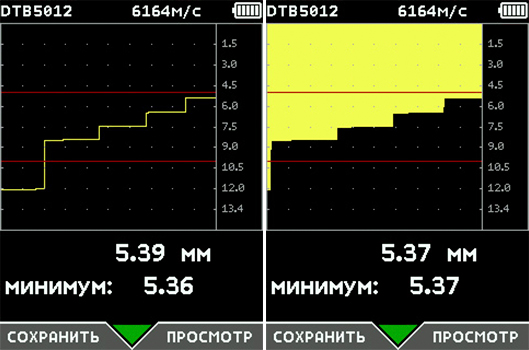

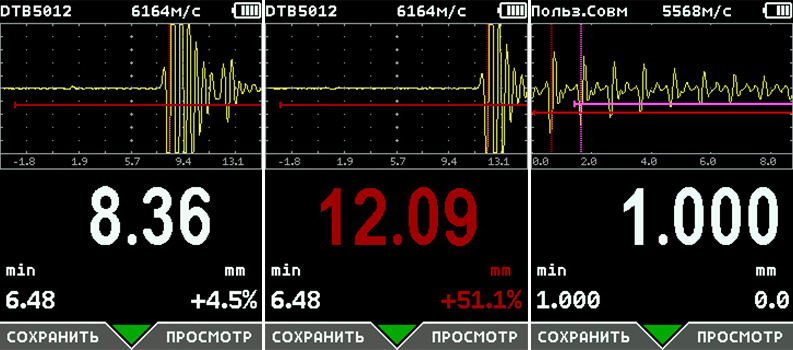

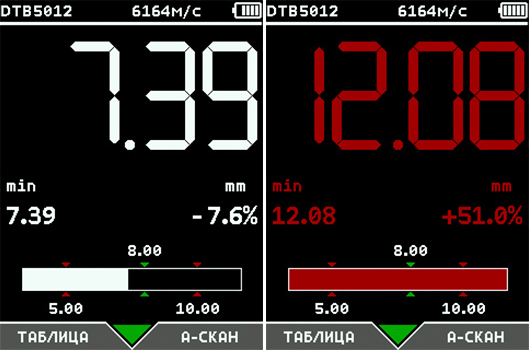

А-скан (радиосигнал), Б-скан (профиль дна), цифровые значения |
| Зоны контроля (стробы) |
две независимых зоны |
| АСД (автоматическая сигнализация дефекта) |
световая по заданным оператором пороговым значениям номинального, минимального и максимального значения |
| Измерение временных интервалов |
0–эхо, эхо–эхо |
| Типы используемых преобразователей |
— П111 совмещенный
— П111 совмещенный с линией задержки
— П112 раздельно-совмещенный |
| Калибровка призмы |
по встроенному образцу, либо по любому заданному оператором образцу |
| Калибровка скорости |
по образцу с известной толщиной |
| Измеряемые величины |
толщина, скорость |
| Единицы отображения толщины |
мм, мкс |
| Вывод отклонения текущего значения толщины от номинала |
мм или % |
| Фиксация минимального значения при сканировании |
да |
| Использование преобразователей стороннего производства |
любые ПЭП в рабочем диапазоне частот (с использованием калибровки по точкам на образце типа ступенька) |
| Внесение преобразователей стороннего производства в библиотеку преобразователей |
сторонний преобразователь с параметрами и кривой v-образности может быть записан в память из ПК (в производственных условиях) |
| Тип дисплея |
цветной TFT |
| Размер и разрешение дисплея |
43 × 58 мм; 240 × 320 точек |
| Регулировка яркости дисплея |
5–100% с шагом 1% |
| Цветовая палитра дисплея |
— стандартная цветная
— имитация люминесцентного дисплея
— имитация монохромного дисплея (для работы на ярком солнечном свету) |
| Автовыключение подсветки |
30, 60, 120 сек. или выкл. |
| Автовыключение толщиномера |
3, 5, 10 мин. или выкл. |
| Установка даты/времени |
да |
| Встроенная память |
— 100 настроек для датчиков
— 250 результатов измерений с А-сканом
— 250 результатов измерений с Б-сканом

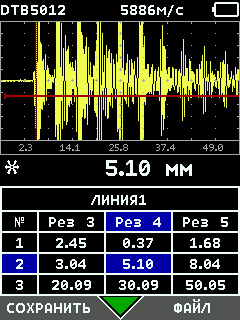

— 100 числовых файлов измерений размерностью до 50 × 50 значений |
| Интерфейс связи с ПК |
USB-Type C |
| Язык меню |
русский, английский |
| Разъемы преобразователей |
2 × LEMO 00 |
| Тип питания |
встроенный Li-Po аккумулятор, внешний блок питания от сети 220 В AC / 5 В DC |
| Параметры аккумулятора |
11,1 В, 5000 мА·ч |
| Время работы от аккумулятора, не менее |
10–12 ч |
| Диапазон рабочих температур толщиномера |
−25...+55 °С |
| Габаритные размеры толщиномера (В × Ш × Д), не более |
155 × 65 × 28 мм |
| Масса толщиномера, не более |
250 г |

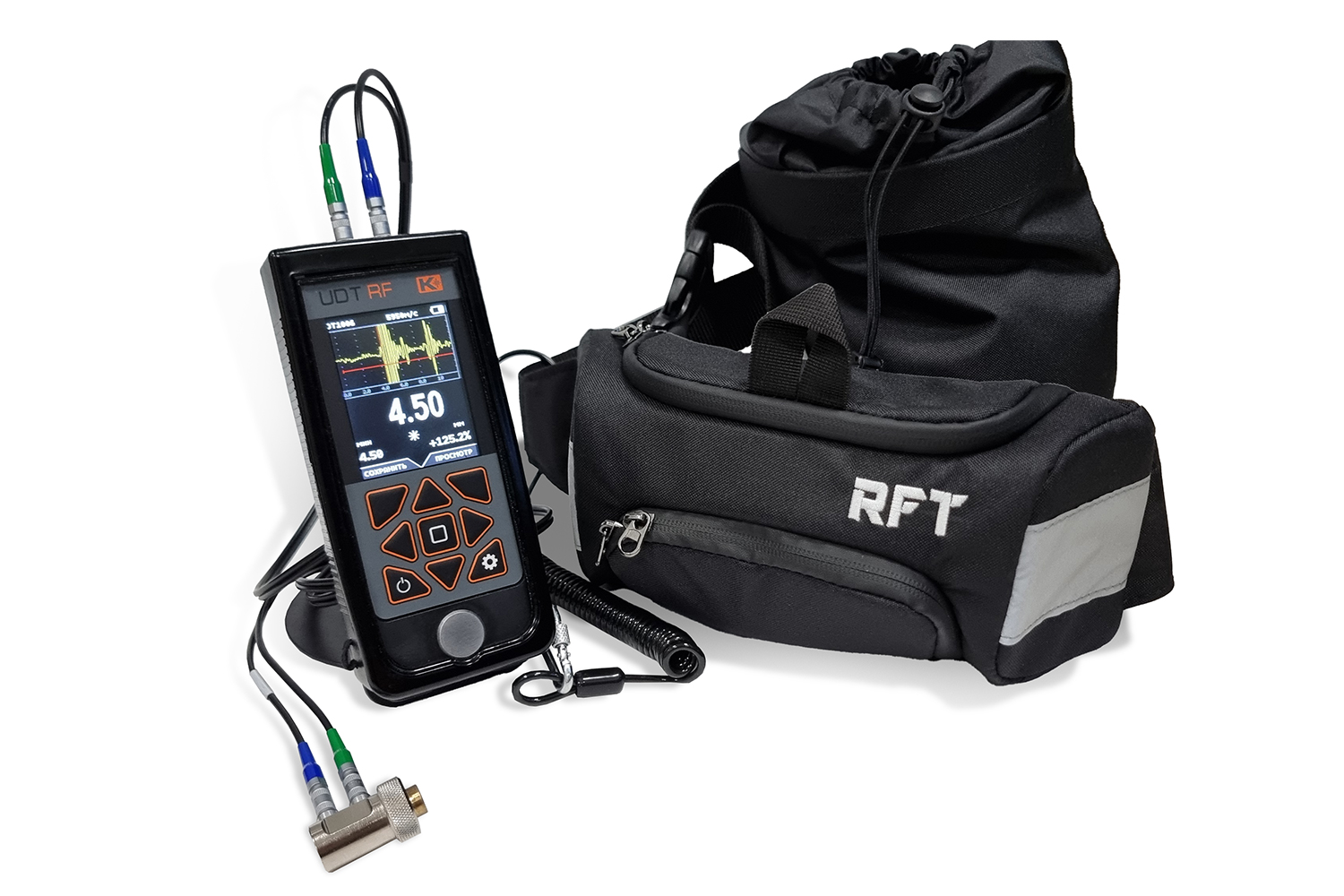

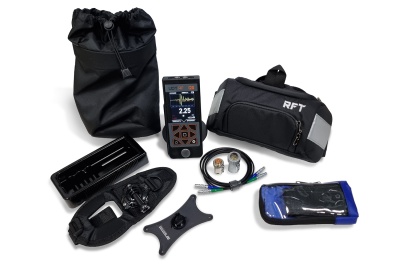

| Масса базового комплекта |
1 кг |
