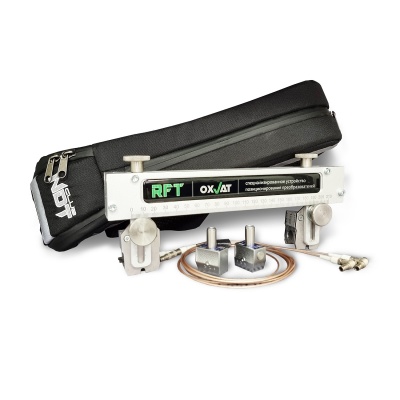

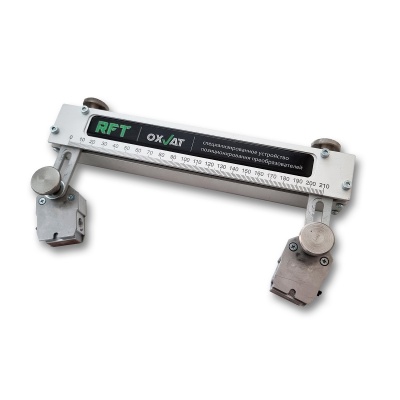

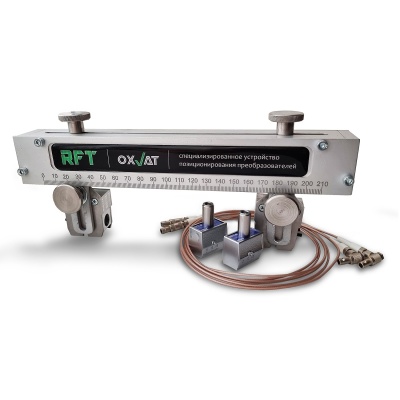

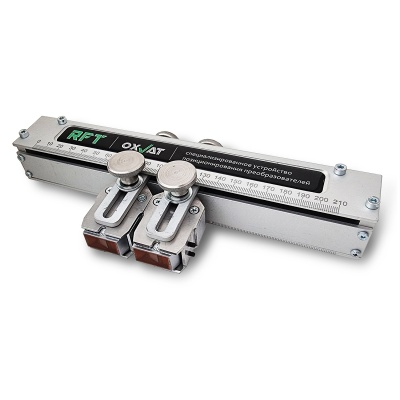

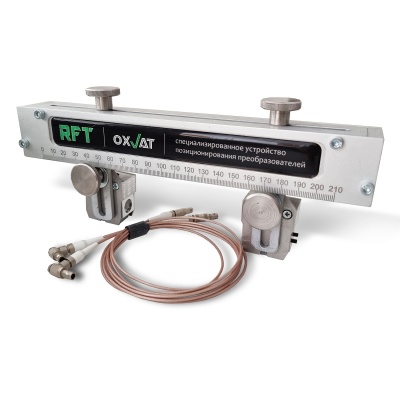

Устройство RFT OXVAT для позиционирования преобразователей
Устройство RFT OXVAT используется при проведении ультразвукового контроля для позиционирования пары преобразователей. Подходит для контроля плоских объектов и цилиндрических объектов диаметром от 30 мм.
Устройство специально разработано для реализации двух методов УЗ-контроля: зеркально-теневого и эхо-зеркального по схеме «тандем». RFT OXVAT позволяет точно расположить преобразователи на необходимом расстоянии относительно друг друга и контролировать их перемещение. Минимально возможное расстояние между точками ввода акустического луча — 35 мм.
Устройство оснащено двумя подвижными каретками, в которые устанавливаются преобразователи. Каретки имеют подпружиненные подвески, что обеспечивает стабильное прижатие преобразователей к объекту контроля и, тем самым, стабильный акустический контакт. Для фиксации положения кареток используются удобные прижимные винты, дополнительных инструментов не требуется.

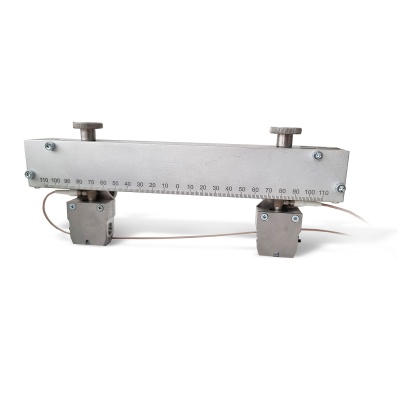

На корпус устройства с двух сторон нанесена размерная шкала, по которой отсчитывается расстояние между точками выхода ультразвуковой волны. Шкала с нулем по центру используется для работы по зеркально-теневому методу; шкала с нулем слева — для работы по эхо-зеркальному методу.
Преобразователи для RFT OXVAT
Стандартно в комплектацию устройства входят специализированные наклонные преобразователи RFT-O с рабочей частотой 2,5 МГц и углом ввода 45°. По заказу устройство может дополнительно комплектоваться другими преобразователями серии RFT-O и прямыми преобразователями серии RFT-O-S. Также с устройством совместимы преобразователи серии AN от компании «АМКРО».
Прямые преобразователи RFT-O-S (П111)
| Название |
Рабочая частота, МГц |
Диаметр пьезоэлемента и рабочей поверхности, мм |
Материал протектора |
| RFT-O-S 18 |
1,8 |
10 |
керамика |
| RFT-O-S 25 |
2,5 |
10 |
керамика |
| RFT-O-S 50 |
5,0 |
10 |
керамика |
Наклонные преобразователи RFT-O (П121)
| Название |
Рабочая частота, МГц |
Угол ввода (XX) |
Контактная площадь, мм |
Материал призмы |
| RFT-O 18XX |
1,8 |
40, 45, 50, 55, 60, 65, 70, 90 |
17 × 27 |
оргстекло |
| RFT-O 25XX |
2,5 |
40, 45, 50, 55, 60, 65, 70, 90 |
17 × 27 |
оргстекло |
| RFT-O 50XX |
5,0 |
40, 45, 50, 55, 60, 65, 70, 90 |
17 × 27 |
оргстекло |
| Тип используемых преобразователей |
RFT-O, RFT-O-S, серия AN от «АМКРО» |
| Диаметры контролируемых изделий |
от 30 мм до плоскости |
| Шаг изменения базы между преобразователями |
плавная регулировка с шагом 1 мм |
Габаритные размеры:
— минимальные
— максимальные |
250 × 35 × 105 мм
250 × 35 × 135 мм |
| Масса устройства с подключенными ПЭП |
760 г |
| Масса комплекта |
900 г |
| Устройство RFT OXVAT с двумя каретками |
1 шт. |
| Преобразователь RFT-O 2545 |
2 шт. |
| Кабель LEMO 00 (угловой) — LEMO 00 (прямой), длина 1,2 м |
2 шт. |
| Сумка CLUB-M |
1 шт. |
