Ультразвуковой дефектоскоп-томограф А1550 IntroVisor
А1550 IntroVisor — универсальный портативный ультразвуковой дефектоскоп-томограф с цифровой фокусировкой антенной решетки и томографической обработкой данных для контроля металлов и пластмасс. Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии металлов и пластмасс. Обеспечивает быстрый, комфортный и достоверный поиск дефектов благодаря визуализации внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом.
Прибор внесен в Госреестр средств измерений РФ (№ 81281-21).
Особенности:
- Оперативный и высокопроизводительный поиск дефектов в сварных швах, в изделиях из металлов, полиэтилена, стеклопластиков.
- Наглядное отображение внутреннего строения объекта контроля в режиме реального времени (25 кадров в секунду).
- Улучшенная чувствительность и разрешающая способность.
- Возможность измерения реальных размеров несплошностей.
- Возможность работы как в режиме томографа (B-скан), так и в режиме классического дефектоскопа (A-Скан).
- При контроле сварных швов достаточно продольного сканирования по одной линии вдоль шва, что значительно сокращает время контроля. Одна решетка перекрывает весь диапазон углов (от 35° до 85°), используемый в типовых методиках ультразвукового контроля.
- Большой цветной дисплей обеспечивает визуализацию результатов контроля в виде яркого и понятного графического образа сечения объекта и результатов измерения координат и уровней сигналов.
- Небольшие габаритные размеры.
- Удобный интуитивный интерфейс с клавишами быстрого доступа к основным настройкам, параметрам и управлению позволяет быстро освоить работу с прибором.
- Быстросъемный аккумуляторный блок.
- Связь с ПК по USB.
- Специализированное программное обеспечение для просмотра и последующего архивирования полученных изображений.
- Высокая достоверность контроля.
Режимы работы:

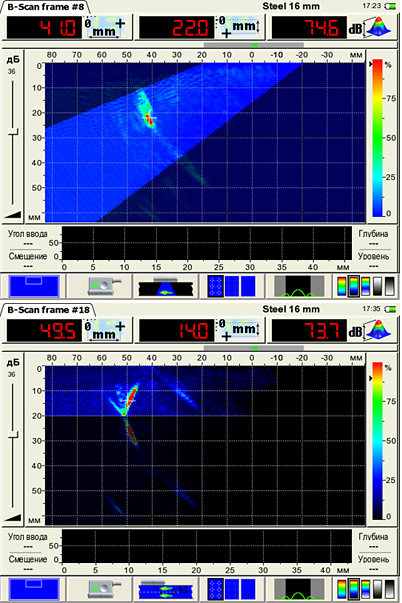

Режим «Томограф» для контроля с антенными решетками и формирования томограмм в реальном масштабе времени. На экран выводится томограмма и эхосигнал, соответствующий выбранному лучу, эквивалентный А-Скану от классического наклонного или прямого преобразователя, а также измеренные параметры: глубина залегания дефекта, расстояние от центра решетки до местонахождения дефекта по оси Х, амплитуда сигнала.
Режим «Дефектоскоп» для работы прибора в качестве классического дефектоскопа с типовыми наклонными и прямыми преобразователями. Прибор обладает всеми основными функциями современного цифрового дефектоскопа: ВРЧ, АРД, помогающими дефектоскописту в определении и оценке найденных дефектов. Используется для реализации типовых и специализированных методик. Цветной экран и удобное меню обеспечивают комфортную работу.
Режим «НАСТРОЙКА» для выбора и установки параметров и рабочей конфигурации. Имеется загруженная база материалов и база преобразователей, а также база конфигураций.
Программное обеспечение:
Специальное программное обеспечение ADM IntroVisor позволяет переносить сохраненные данные с прибора на внешний компьютер для дальнейшей обработки результатов контроля, формирования отчетов и архивирования.
Работа с несколькими типами антенных решеток:
- Антенная решетка продольных волн М9060 4.0V0R40X10CL: 16-элементная, широкополосная, цифрофокусируемая. Сектор сканирования ±50°, центральная рабочая частота 4 МГц. Применяется для контроля основного тела металлических и пластиковых конструкций.
- Антенная решетка поперечных волн М9065 4.0V60R40X10CS: 16-элементная, широкополосная, цифрофокусируемая. Сектор сканирования от 35° до 85°, центральная рабочая частота 4 МГц. Применяется для контроля сварных швов (в том числе и аустенитных сталей).
| Размер томограммы |
256 × 160 точек |
| Шаг реконструкции томограммы |
0,1–2,0 мм |
| Диапазон устанавливаемых рабочих частот ультразвука |
1–10 МГц |
| Диапазон перестройки скорости ультразвука |
1 000–10000 м/с |
| Диапазон перестройки усиления приемника |
0–100 дБ |
| Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: |
| S3568 2.5A0D10CL |
7–7200 мм |
| D1771 4.0A0D12CL |
2–7200 мм |
| Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями: |
| S5182 2.5A65D12CS |
2–1600 мм |
| S5096 5.0A70D6CS |
2–1300 мм |
| Диапазоны измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решетками продольных волн: |
| М9060 4.0V0R40X10CL |
7–300 мм |
| М9171 4.0V0R26X10CL |
2–300 мм |
| Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решеткам поперечных волн М9065, M9170 |
2–300 мм |
| Тип дисплея (разрешение) |
TFT (640 × 480) |
| Источник питания |
литиевый аккумулятор |
| Номинальное значение напряжения питания |
11,1 В |
| Время непрерывной работы от аккумулятора, не менее |
7,5 ч |
| Габаритные размеры электронного блока |
260 × 166 × 80 мм |
| Масса электронного блока |
1,8 кг |
| Диапазон рабочих температур |
от −10 до +55 °C |
- А1550 IntroVisor - электронный блок ультразвукового дефектоскопа со съёмным аккумулятором (ультразвукового томографа с цифровой фокусировкой антенной решетки).
- Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS.
- Цифрофокусируемая антенная решетка M9170 4.0V60R26X10CS.
- Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL.
- Кабель LEMO-LEMO одинарный 1,2 м.
- Преобразователь S3568 2.5A0D10CL.
- Преобразователь S5182 2.5A65D12CS.
- Преобразователь S5096 5.0A70D6CS.
- Сетевой адаптер с кабелем 220В-15В.
- Кабель USB A-Micro B.
- Компакт-диск с документацией и ПО.
- Чехол Е14.
- Гель УЗ −30...+100 °C, 0,1 кг.
- Калибровочный образец V2/25.
- Жесткий кейс М20.
