Низкочастотный ультразвуковой томограф A1040 MIRA 3D

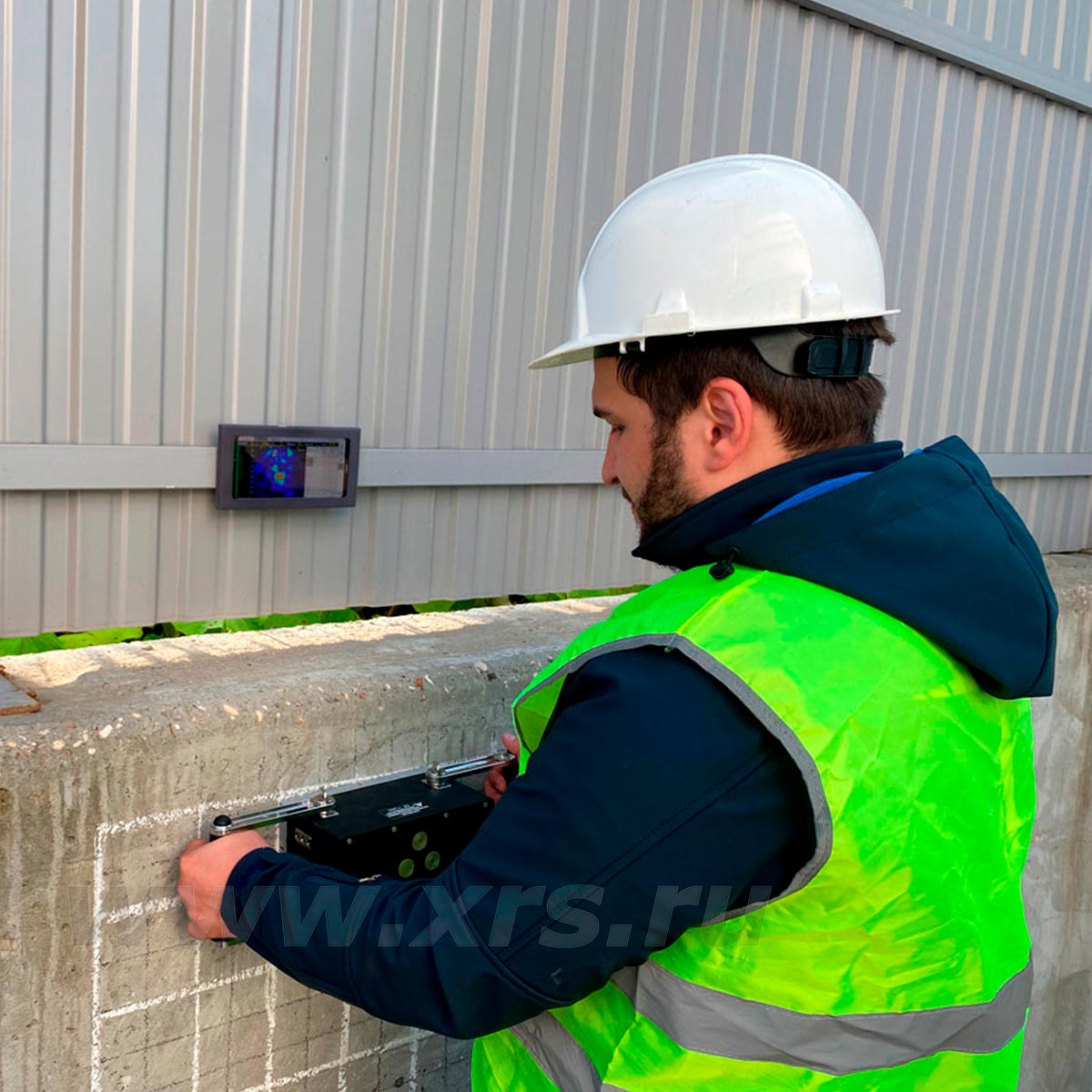

A1040 MIRA 3D предназначен для исследования конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью контроля целостности материала, поиска инородных включений и дефектов, а также измерения толщины конструкции. Томограф дает возможность быстрого построения 3D-изображения внутренней структуры бетона, при этом толщина объекта контроля может достигать 1 м.
Ультразвуковой контроль бетонных и железобетонных конструкций осложняется тем, что поверхность бетона — грубая и пористая — не позволяет добиться приемлемого акустического контакта с преобразователем через жидкость. Томограф A1040 MIRA 3D работает без контактной жидкости, так как его антенная решетка состоит из активных преобразователей с сухим точечным контактом (технология А-СТК) с улучшенным соотношением сигнал/шум.
Устройство и работа томографа
В томографе используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором ультразвук фокусируется в каждую точку полупространства. В результате получается наглядный образ сечения объекта контроля, где разными цветами закодирована отражающая способность каждой точки визуализируемого объема.

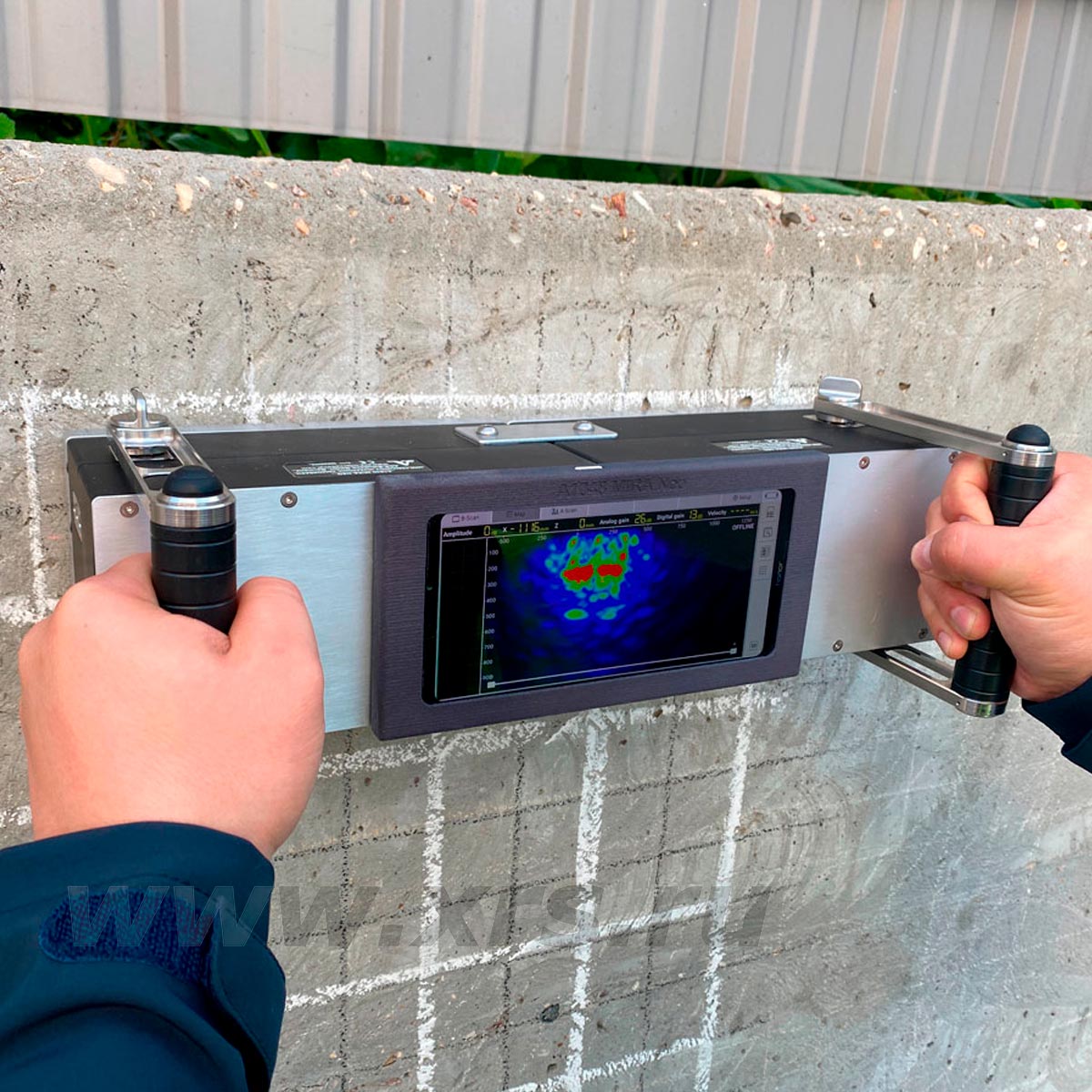

A1040 MIRA 3D состоит из электронного блока преобразователей (антенной решетки) и мобильного устройства управления, на котором отображаются результаты контроля и осуществляется настройка дефектоскопа.

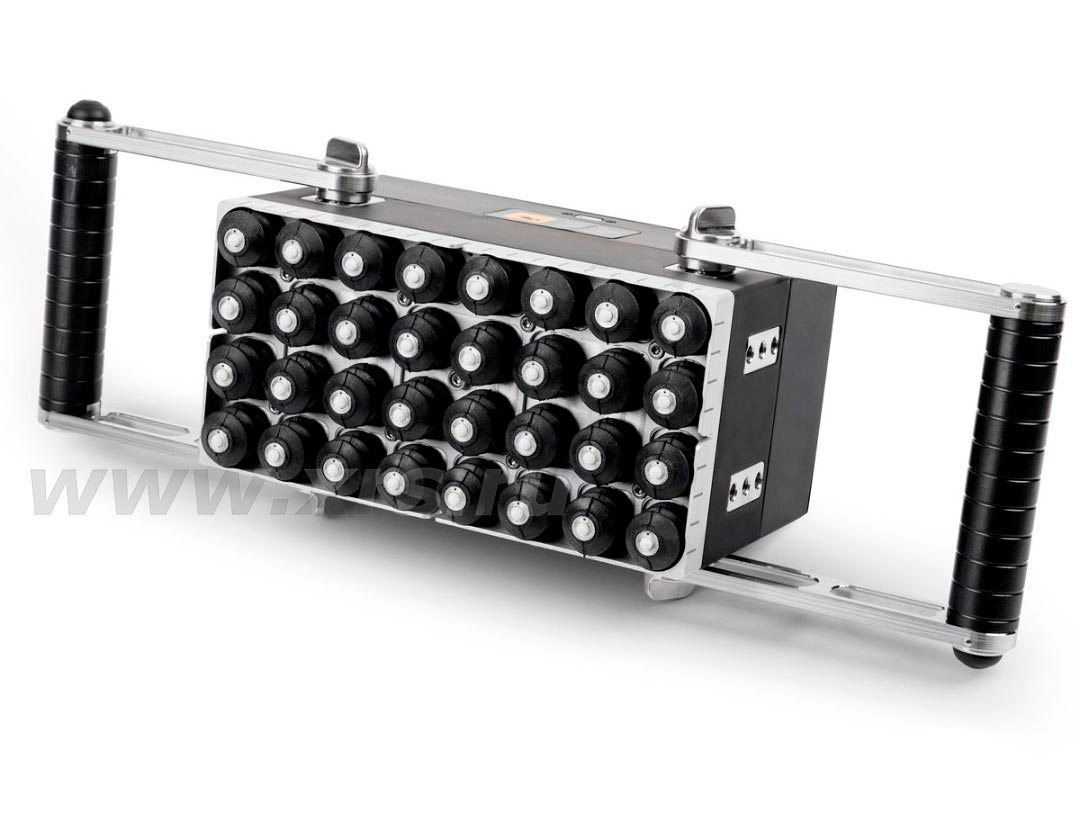

Электронный блок преобразователей представляет собой малогабаритную матричную антенную решетку, состоящую из 32 независимых преобразователей, каждый из которых работает одновременно и как приемник, и как передатчик.

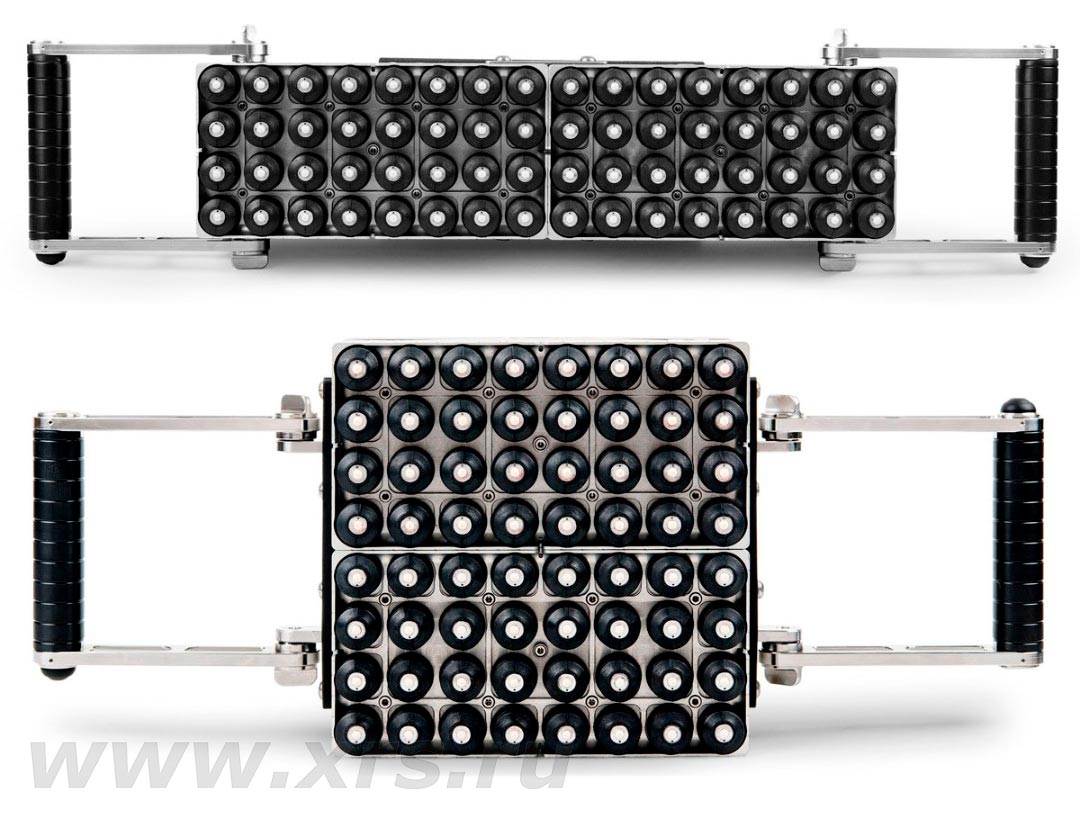

При объединении 2 антенных решеток увеличивается чувствительность и доступная глубина контроля.
Режимы работы
- В-скан. Режим предназначен для оперативного просмотра внутренней структуры конструкции, измерения ее толщины, определения скорости распространения ультразвуковой волны.
- А-скан. В этом режиме происходит формирование зондирующего импульса, усиление принимаемых эхо-сигналов, т. е. прибор работает в режиме классического дефектоскопа.
- Карта. Режим предназначен для формирования массива данных в форме набора В-сканов, полученных при сканировании объекта антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Любой В-скан из накопленного трехмерного массива данных может быть выведен на экран.
- Трещина. В это режиме происходит визуализация трещины и оценка ее глубины.
| Наименование параметра |
Значение |
| Электронный блок преобразователей |
антенная решетка со встроенной электроникой и аккумулятором |
| Количество преобразователей в антенной решетке |
32 |
| Тип преобразователей, используемых в антенной решетке |
низкочастотные широкополосные поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками |
| Диапазон рабочих частот преобразователей, кГц |
1–100 |
| Диапазон устанавливаемых скоростей ультразвука, м/с |
1000–4000 |
| Максимальная глубина обзора в бетоне, мм |
1000 |
| Максимальная глубина обзора в железобетоне, мм |
800 |
| Пределы опускаемой абсолютной погрешности измерений глубины, мм, где Х — измеряемая глубина |
±(0,05·Х + 10) |
| Диапазон измерений глубины залегания дефекта (воздушный цилиндр диаметром не менее 20 мм, длиной не менее 200 мм), мм |
50–400 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм, где Н — измеряемая глубина |
±(0,05·Н + 10) |
| Питание |
аккумулятор |
| Номинальное значение напряжения аккумулятора, В |
11,2 |
| Время работы от аккумулятора, ч |
6 |
| Диапазон рабочих температур, °С |
−10...+55 |
| Масса электронного блока преобразователей (без мобильного устройства управления), кг, не более |
3 |
Габаритные размеры электронного блока преобразователей, мм
— без ручек
— с горизонтальным расположением ручек
— с вертикальным расположением ручек |
200 × 100 × 125
410 × 100 × 125
200 × 100 × 190 |
| Наименование |
Базовый комплект |
Комплектация PRO |
| Электронный блок преобразователей (антенная решетка) A1040 MIRA 3D |
1 |
2 |
| Мобильное устройство управления на базе Android с ПО Introview |
1 |
1 |
| Сетевой адаптер 220 В — USB |
1 |
1 |
| Кабель USB A — Type C |
1 |
1 |
| Проверочный образец |
1 |
1 |
| Жесткий кейс |
1 |
1 |
