Ультразвуковой низкочастотный дефектоскоп А1220 MONOLITH

Ультразвуковой низкочастотный дефектоскоп А1220 MONOLITH предназначен для решения задач толщинометрии и дефектоскопии сложных материалов, таких как бетон, горный камень, асфальт. Уникальность прибора состоит в том, что он позволяет проводить тестирование эхо-методом при одностороннем доступе к объекту контроля, что делает возможным применение дефектоскопа для проведения контроля эксплуатируемых объектов, таких как здания, мосты, тоннели и пр. Одним из важных преимуществ прибора является возможность контроля без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.

Одним из важных преимуществ прибора является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.

Назначение

  • Измерение толщины изделий из бетона.
  • Поиск инородных включений, полостей и трещин внутри изделий и конструкций из железобетона, камня и подобных им материалов при одностороннем доступе.
  • Исследование внутренней структуры крупнозернистых материалов.

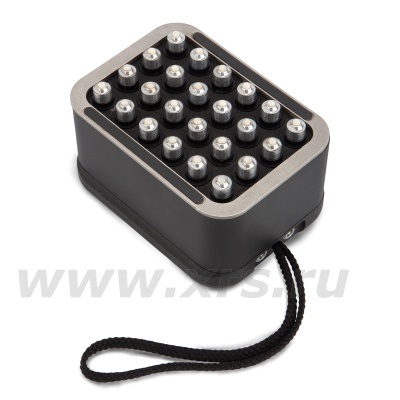

Дефектоскоп А1220 MONOLITH состоит из электронного блока с большим высококонтрастным цветным TFT-дисплеем и клавиатурой, и 24-элементной матричной антенной решетки, работающей по принципу раздельно-совмещенного преобразователя. Элементы антенной решетки подпружинены, что позволяет работать на сильно шероховатых и неровных поверхностях.

Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее:

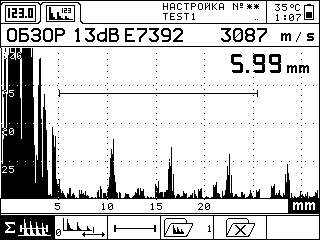

В виде А-скана. Традиционная форма отображения сигналов. Представление сигнала в виде А-скана удобно для измерения толщины контролируемого объекта, поиска и анализа дефектов на отдельно взятых участках объекта. При этом полностью цифровой тракт прибора обеспечивает представление сигналов, как в детектированной форме, так и в виде радиосигнала, что особенно важно для проведения анализа получаемых данных оператором. Это дает дополнительные возможности интерпретации полученных сигналов, а именно отличать полезные сигналы от шумов, отличать сигналы от различного типа отражателей.

В виде В-, С-, D-сканов. Представление результатов ультразвукового контроля в виде продольного и поперечного сечений объекта контроля, параллельного и перпендикулярного поверхности, на которую устанавливается антенная решетка. В-, С-, D-сканы позволяют получить более полное представление о внутренней структуре объекта. А1220 МОНОЛИТ имеет четыре основных рабочих режима работы, а также сервисный режим НАСТРОЙКА, служащий для настройки конфигураций параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора.

Режим ЭХО



Режим ПРОЗВУЧИВАНИЕ



Представление сигнала в реальном масштабе времени. Предусмотрены возможности выполнения следующих способов измерений: по максимуму сигнала в стробе, по первому превышению сигналом уровня строба, сложения всех сигналов в стробе (функция АКФ). На экране прибора представлена рабочая область А-скана сигнала и основные параметры измерений – время ультразвука, глубина несплошности, амплитуда сигнала. Данный режим предназначен для поверхностного и сквозного прозвучивания объектов контроля на фиксированной базе измерений. Контроль осуществляется с помощью двух отдельно подключенных к электронному блоку преобразователей, установленных вдоль линии или друг напротив друга (в зависимости от выбранного метода измерений). На экране прибора представлена рабочая область А-Скана сигнала и основные параметры измерений – время и скорость ультразвука, амплитуда сигнала.

Режим СПЕКТР



Режим КАРТА



Основное применение данного режима – оценка общих физико-механических свойств материала (затухание, пористость и пр.). С помощью изменения составляющих спектра принятого сигнала к спектру излученного сигнала можно судить о характеристиках внутренней структуры исследуемого материала. На экране прибора представлена область спектра сигнала и основные параметры измерений – частота и фаза сигнала, его амплитуда. Режим КАРТА предназначен для формирования набора изображений сечений объекта контроля, перпендикулярных к поверхности при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом, т.е. набор параллельных лент, ограниченных по протяженности. Задавая шаг сканирования по вертикали и по горизонтали, можно получить представление о внутренней структуре всего объекта.

Режим НАСТРОЙКА







Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения, с присвоением уникального имени, ряда рабочих конфигураций под различные объекты контроля. Необходимая конфигурация выбирается из списка сохраненных непосредственно на объекте контроля.





Максимальная глубина визуализации эхо-сигналов при контроле поперечными волнами, мм 2150
Максимальная длительность реализаций сигналов, визуализируемых на экране прибора, мкс 1600
Cредняя измеряемая толщина бетона, мм 600
Минимальный диаметр обнаруживаемого дефекта типа «цилиндрическое сверление», мм 30
Погрешность измерений толщины и глубины залегания дефектов 10%
Время выполнения одного измерения и занесения результата в память в режиме лента, карта, с 10
Число записываемых одиночных недетектированных А-сканов 200
Максимальная площадь контролируемой поверхности (режим КАРТА), м2 2
Диапазон настроек скорости ультразвука, м/с 1000 ÷ 9999
Амплитуда зондирующего сигнала, В 20, 100, 200
Форма зондирующего импульса генератора меандр, 0,5 ÷ 5 периодов
Частота повторения зондирующих импульсов, Гц 1 ÷ 50
Полоса частот приемного тракта, кГц 10 ÷ 300
Диапазон перестройки аттенюатора, дБ 0 ÷ 100 с шагом 1
Число программируемых точек характеристики ВРЧ функционального генератора 32
Диапазон регулировки ВРЧ, дБ 30
Устанавливаемые длительности разверток, мкс 150, 300, 450, 800, 1100, 1600
Пределы регулировки задержки разверток, мкс 0 ÷ 120
Пределы установки порога срабатывания сигнализатора дефектов 0 ÷ 100%
Дискретность измерения интервала времени, мкс 0,1
Питание встроенный аккумулятор
Время непрерывной работы прибора от аккумулятора без подсветки индикатора, ч 14
Время зарядки полностью разряженной аккумуляторной батареи, ч 3
Тип дисплея цветной TFT (640×480)
Диапазон рабочих температур, °C -20 ÷ +45
Габаритные размеры электронного блока, мм 260×156×43
Масса электронного блока, г 800
Габаритные размеры антенной решетки М2502, мм 139×105×89
Масса антенной решетки М2502, кг 1,1

Комплект поставки:

  • Электронный блок дефектоскопа со встроенным аккумулятором.
  • Антенная решетка М2502 0.05A0R100X60PS.
  • Кабель LEMO-LEMO двойной 1,2 м.
  • Чехол M12.
  • Зарядное устройство ВС 071.
  • Сетевой адаптер с кабелем 220В.
  • Компакт-диск с документацией и ПО.
  • Кабель связи по USB.
  • Жесткий кейс М20.

Совместим с преобразователями:
Преобразователи с сухим точечным контактом:

  • М2502
  • М2103
  • S1802 (поперечные волны; частота 50 кГц)
  • S1803 (продольные волны; частота 100 кГц)

Преобразователи с жидкостным контактом:

  • S0205 (продольные волны; частота 25 кГц)
  • S0206 (продольные волны; частота 50 кГц)
  • S0208 (продольные волны; частота 100 кГц)

Программное обеспечение:

  • Planevisor.
