Портативные рентгеновские аппараты постоянного тока Арвикон
Рентгеновские аппараты серии Арвикон предназначены для проведения радиографического контроля в полевых и лабораторных условиях. Могут использоваться при контроле объектов из материалов различной плотности, структуры и толщины. Приемником рентгеновского излучения может быть рентгеновская пленка, запоминающие пластины или цифровые плоскопанельные детекторы.

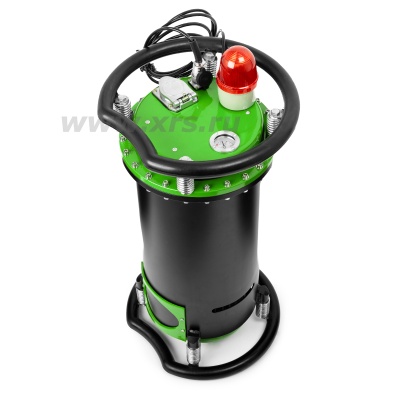

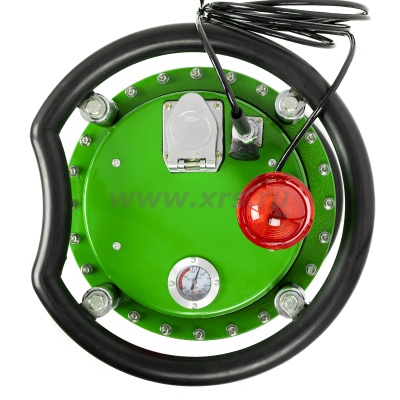

Рентгеновские аппараты Арвикон изготавливаются в соответствии с ТУ 26.51.66-118-96651179-2025. Представляют собой газонаполненные аппараты постоянного потенциала с воздушным охлаждением, оснащенные металлокерамической рентгеновской трубкой. В качестве высоковольтной изоляции между токопроводящими элементами в блоке излучателя используется элегаз SF₆.
Модельный ряд рентгеновских аппаратов Арвикон
Серия Арвикон включает в себя 10 моделей аппаратов: с максимальным напряжением 160, 200, 250, 300 и 350 кВ, каждый аппарат при этом может быть с направленным или панорамным выходом излучения. Модели с панорамным выходом излучения имеют в маркировке букву П. Величина анодного тока у всех рентгеновских аппаратов Арвикон составляет 5 мА.
Максимальная толщина стали, доступная для просвечивания, приведена во вкладке «Технические характеристики».
Управление и функциональные возможности

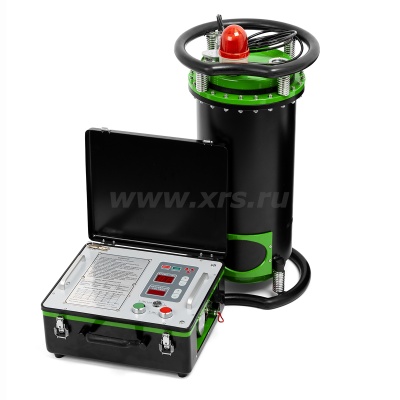

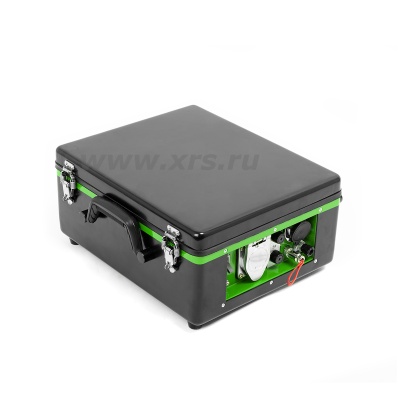

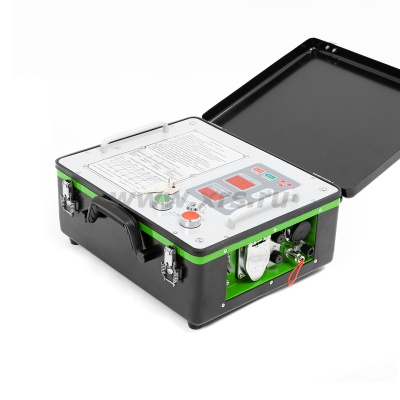

Управление аппаратом осуществляется посредством выносного пульта управления. Пульт соединяется с моноблоком излучателя с помощью соединительного кабеля длиной 25 м. На пульте расположены кнопки для настройки параметров экспозиции: времени и напряжения на трубке. Шаг установки напряжения — 2 кВ, шаг установки времени — 0,1 минуты. Диапазон установки времени экспозиции составляет 0,1–10,0 минут. Имеется функция задержки запуска рентгеновского излучения, длительность задержки устанавливается оператором и может достигать 3 минут. Также есть функция автоматической тренировки рентгеновской трубки, ее длительность зависит от времени простоя. Если время простоя меньше 48 часов — тренировка не нужна, если 48–120 часов — запустится короткая тренировка, если больше 120 часов — запустится длинный цикл тренировки.
Технические характеристики аппаратов с направленным выходом излучения
| |
Арвикон-160 |
Арвикон-200 |
Арвикон-250 |
Арвикон-300 |
Арвикон-350 |
| Рабочее напряжение на аноде, кВ |
80–160 |
100–200 |
150–250 |
170–300 |
200–350 |
| Просвечиваемая толщина стали, мм, при условиях: фокусное расстояние 600 мм; время экспозиции 5 мин.; пленка Fujifilm IX100XD + Pb 0,03; D = 1,5 |
18 |
29 |
39 |
50 |
60 |
| Максимальный анодный ток, мА |
5,0 |
| Цикл работы, мин. |
10 |
| Номинальный размер фокусного пятна, мм |
0,8 × 0,8 |
1,5 × 1,5 |
2,0 × 2,0 |
2,5 × 2,5 |
2,5 × 2,5 |
| Угол выхода излучения, град. |
40 × 60 |
| Потребляемая мощность, кВт |
2,5 |
3,5 |
| Питание аппарата |
однофазная сеть переменного тока 198–242 В, 50–60 Гц |
| Габаритные размеры блока излучателя, мм |
210 × 210 × 550 |
270 × 270 × 580 |
270 × 270 × 610 |
320 × 320 × 625 |
320 × 320 × 660 |
| Масса блока излучателя, кг |
15 |
20 |
25 |
34 |
41 |
| Габаритные размеры пульта управления, мм |
320 × 180 × 380 |
| Масса пульта управления, кг |
13 |
| Диапазон рабочих температур, °С |
−30...+40 |
Технические характеристики аппаратов с панорамным выходом излучения
| |
Арвикон-160П |
Арвикон-200П |
Арвикон-250П |
Арвикон-300П |
Арвикон-350П |
| Рабочее напряжение на аноде, кВ |
60–160 |
100–200 |
150–250 |
170–300 |
200–350 |
| Просвечиваемая толщина стали, мм, при условиях: фокусное расстояние 600 мм; время экспозиции 5 мин.; пленка Fujifilm IX100XD + Pb 0,03; D = 1,5 |
12 |
24 |
34 |
42 |
50 |
| Максимальный анодный ток, мА |
5,0 |
| Цикл работы, мин. |
10 |
| Номинальный размер фокусного пятна, мм |
1,0 × 3,0 |
1,0 × 3,5 |
1,0 × 3,5 |
1,0 × 3,5 |
1,0 × 3,6 |
| Угол выхода излучения, град. |
40 × 360 |
| Потребляемая мощность, кВт |
2,5 |
3,5 |
| Питание аппарата |
однофазная сеть переменного тока 198–242 В, 50–60 Гц |
| Габаритные размеры блока излучателя, мм |
200 × 200 × 570 |
270 × 270 × 645 |
270 × 270 × 700 |
320 × 320 × 630 |
320 × 320 × 665 |
| Масса блока излучателя, кг |
15 |
19 |
26 |
34 |
41 |
| Габаритные размеры пульта управления, мм |
320 × 180 × 380 |
| Масса пульта управления, кг |
13 |
| Диапазон рабочих температур, °С |
−30...+40 |

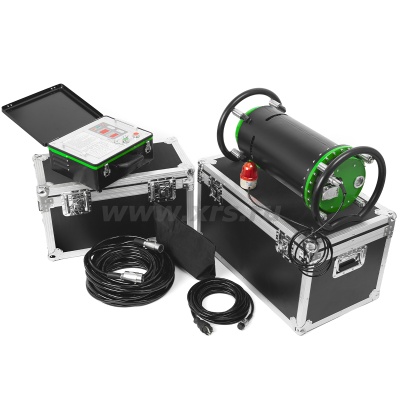

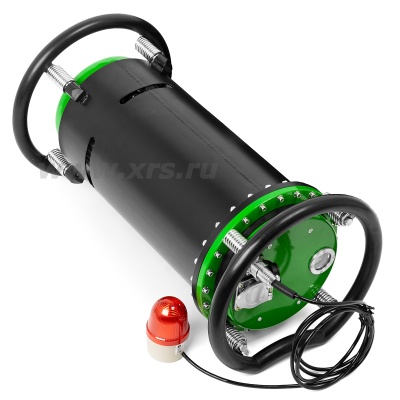

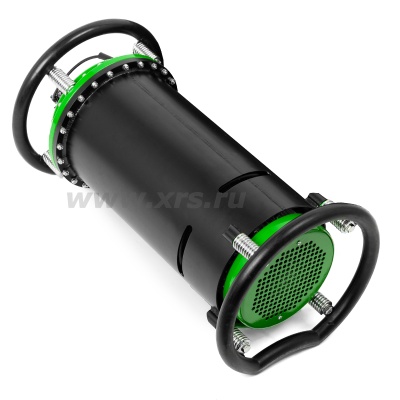

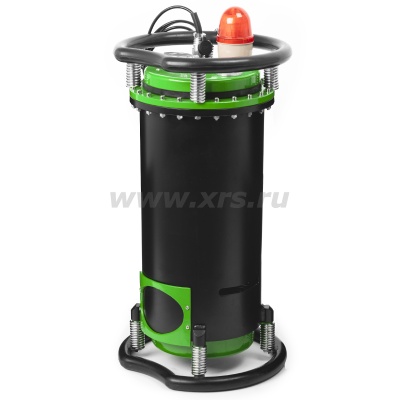

| Рентгеновский излучатель |
1 шт. |
| Блок управления |
1 шт. |

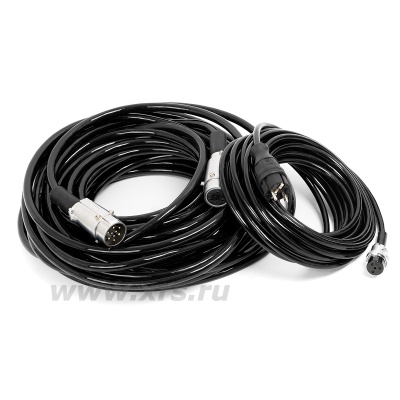

| Соединительный кабель (25 м) |
1 шт. |
| Кабель питания (10 м) |
1 шт. |

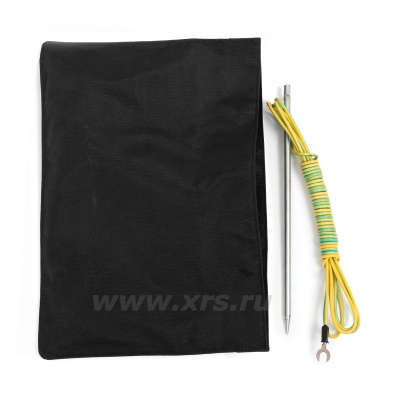

| Заземляющий провод (5 м) |
1 шт. |
| Комплект ЗИП |
1 шт. |
| Кейс для блока излучателя |
1 шт. |
| Кейс для пульта управления |
1 шт. |
| Паспорт |
1 экз. |
| Руководство по эксплуатации |
1 экз. |
