Переносной рентгеновский аппарат РПД-150 С с боковым выходом излучения, морозоустойчивое исполнение

Сверхлегкий малогабаритный аппарат постоянного потенциала для радиографического контроля РПД-150 С предназначен для проведения контроля качества сварных соединений трубопроводов, листовых и профильных металлических конструкций в цеховых и полевых условиях. Диапазон установки напряжения в рентгенаппарате РПД-150 С позволяет просвечивать сталь толщиной 20 мм с фокусного расстояния 400 мм за 10 минут на пленку AGFA D7 и сталь толщиной 28 мм с аналогичного расстояния за аналогичное время на пленку AGFA F8 с экранами RCF-AGFA.

Все рентгеновские аппараты серии РПД С, выпущенные с 1 июня 2023 года, оснащены функцией задержки старта. Время задержки устанавливается в диапазоне от 0 до 600 секунд. Для рентгеновских аппаратов, выпущенных до 1 июня 2023 года, ПО обновляется бесплатно. Для этого достаточно прислать изготовителю пульт дистанционного управления.

Анодное напряжение, ток рентгеновской трубки и время экспозиции регулируются. Аппарат управляется микропроцессорным устройством, которое не допускает возможных ошибок оператора, тем самым обеспечивая правильную эксплуатацию и надежную работу устройства. РПД-150 С имеет двойное питание: от сети переменного тока либо от источника автономного питания типа ЭЛИТЕСТ ИПА-24.18.

Малый размер фокусного пятна и регулировки тока и напряжения в широком диапазоне позволяют получать качественные снимки, соответствующие требованиям по чувствительности и выявляемости дефектов ПНАЭ Г-7-010-89 и европейских норм. Широкий пучок излучения (60°×80°) позволяет контролировать за одну экспозицию участки большой длины. В соответствии с европейским стандартом EN 444 и требованиями методики радиографического контроля ПНАЭ Г-7-017-89, малый размер фокусного пятна позволяет приблизить аппарат к объекту, тем самым значительно сократив время экспозиции.

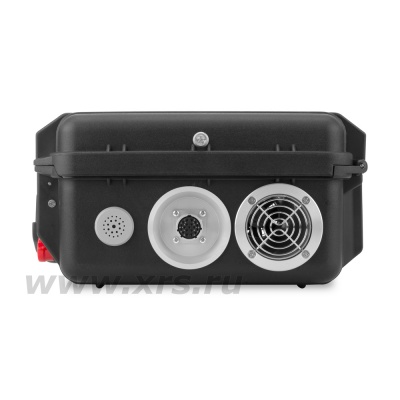

Герметичная конструкция моноблока позволяет проводить работы при любых погодных условиях и в широком диапазоне температур. Цифровые и световые индикаторы, расположенные на передней панели блока питания и управления, уверенно различимы как в темноте, так и при ярком дневном свете.

Телескопический штатив аппарата имеет сменные опоры: пластиковые и магнитные. Магнитные опоры облегчают надежное закрепление аппарата на металлических изделиях в различных пространственных положениях.

Малые размеры и вес моноблока делают рентгеновский аппарат РПД-150 С незаменимым при работе в труднодоступных и стесненных условиях (например, при контроле трубопроводов обвязки, атомных станций и химических производств).

В данной версии аппарата блок питания и управления имеет герметичную конструкцию и электроподогрев платы микропроцессора, что обеспечивает надежную работу при отрицательных температурах. Управление и ввод параметров осуществляются с помощью пульта дистанционного управления, имеющего дисплей с удобным меню и яркой индикацией.

Рентгенаппарат РПД-150 С может быть снабжен системой радиоуправления, позволяющей работать без кабеля связи БПУ – ПДУ и увеличить максимальное расстояние между оператором и аппаратом до 200 м. При этом алгоритм управления аппаратом не изменяется.

Расчёт дозы экспозиции для рентгеновского аппарата РПД 150 С

Сталь

Определение экспозиции по номограмме для стали при F=1000 мм с использованием рентгеновского аппарата РПД 150 С и пленки AGFA D2

Номограмма экспозиции:
F=1000 мм, плёнка AGFA D2

Определение экспозиции по номограмме для стали при F=1000 мм с использованием рентгеновского аппарата РПД 150 С и пленки AGFA D3

Номограмма экспозиции:
F=1000 мм, плёнка AGFA D3

Определение экспозиции по номограмме для стали при F=1000 мм с использованием рентгеновского аппарата РПД 150 С и пленки AGFA D4

Номограмма экспозиции:
F=1000 мм, плёнка AGFA D4

Определение экспозиции по номограмме для стали при F=1000 мм с использованием рентгеновского аппарата РПД 150 С и пленки AGFA D5

Номограмма экспозиции:
F=1000 мм, плёнка AGFA D5

Определение экспозиции по номограмме для стали при F=1000 мм с использованием рентгеновского аппарата РПД 150 С и пленки AGFA D7

Номограмма экспозиции:
F=1000 мм, плёнка AGFA D7

Определение экспозиции по номограмме для стали при F=1000 мм с использованием рентгеновского аппарата РПД 150 С и пленки AGFA D8

Номограмма экспозиции:
F=1000 мм, плёнка AGFA D8

Алюминий

Определение экспозиции по номограмме для алюминия при F=1000 мм с использованием рентгеновского аппарата РПД 150 С и пленки AGFA D2

Номограмма экспозиции:
F=1000 мм, плёнка AGFA D2

Определение экспозиции по номограмме для алюминия при F=1000 мм с использованием рентгеновского аппарата РПД 150 С и пленки AGFA D3

Номограмма экспозиции:
F=1000 мм, плёнка AGFA D3

Определение экспозиции по номограмме для алюминия при F=1000 мм с использованием рентгеновского аппарата РПД 150 С и пленки AGFA D4

Номограмма экспозиции:
F=1000 мм, плёнка AGFA D4

Определение экспозиции по номограмме для алюминия при F=1000 мм с использованием рентгеновского аппарата РПД 150 С и пленки AGFA D5

Номограмма экспозиции:
F=1000 мм, плёнка AGFA D5

Определение экспозиции по номограмме для алюминия при F=1000 мм с использованием рентгеновского аппарата РПД 150 С и пленки AGFA D7

Номограмма экспозиции:
F=1000 мм, плёнка AGFA D7

Определение экспозиции по номограмме для алюминия при F=1000 мм с использованием рентгеновского аппарата РПД 150 С и пленки AGFA D8

Номограмма экспозиции:
F=1000 мм, плёнка AGFA D8

Максимальная потребляемая мощность, Вт		220
Максимальная мощность на аноде, Вт		150
Анодное напряжение, кВ		50 ÷ 150
Анодный ток, мА		0,1 ÷ 3,0
Диаграмма излучения		60° × 80°
Фокусное пятно (по паспорту на трубку), мм		0,8 × 0,8
Управление		Ручное от БПУ или программное от удаленного РС по интерфейсу RS-485
Диапазон рабочих температур		−40 ÷ +40 °C
Размеры, мм / масса, кг	моноблок (без свинцовой защиты)	110 × 130 × 470 / 4,9
	блок питания и управления	414 × 345 × 180 / 7
	ПДУ	210 × 100 × 26 / 0,3
	аккумуляторный блок	270 × 250 × 120 / 10

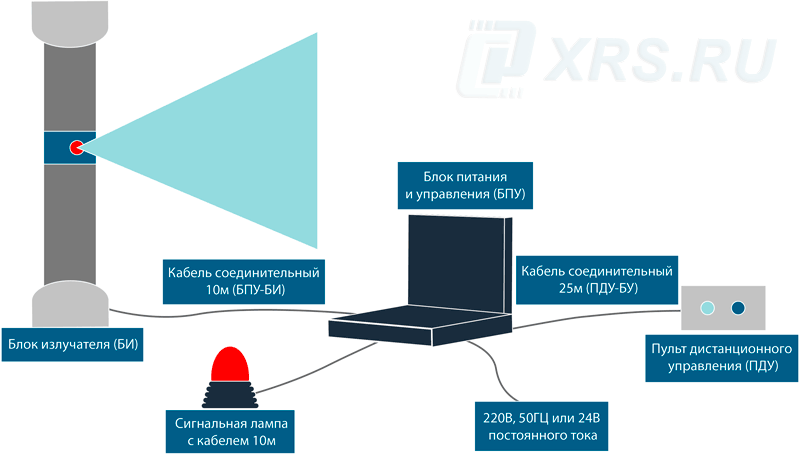

Блок излучателя (моноблок)	1 шт.
Блок питания и управления (БПУ) в кейсе	1 шт.
Пульт дистанционного управления (ПДУ) с кабелем 25 м	1 шт.
Сигнальная лампа на магнитном держателе с кабелем 10 м	1 шт.
Кабель соединительный БПУ — БИ 10 м	1 шт.
Кабель питания сетевой БПУ с «евровилкой»	1 шт.
Транспортный футляр для хранения и транспортировки БИ	1 шт.
Сумка для кабелей	1 шт.

Приложение к инструкции по эксплуатации аппаратов серии РПД С. Изменения в работе пульта дистанционного управления (ПДУ)

Все рентгеновские аппараты серии РПД С, выпущенные с 1 июня 2023 года, оснащены функцией задержки старта. Время задержки устанавливается в диапазоне от 0 до 600 секунд. Для рентгеновских аппаратов, выпущенных до 1 июня 2023 года, ПО обновляется бесплатно. Для этого достаточно прислать изготовителю пульт дистанционного управления.
