Портативный рентгеновский аппарат ERESCO 32 MF4-C
ERESCO 32 MF4-C предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций. Представляет собой портативный моноблочный рентгеновский аппарат, который с одинаковым успехом может использоваться как в лабораторных, так и в полевых условиях.
Описание

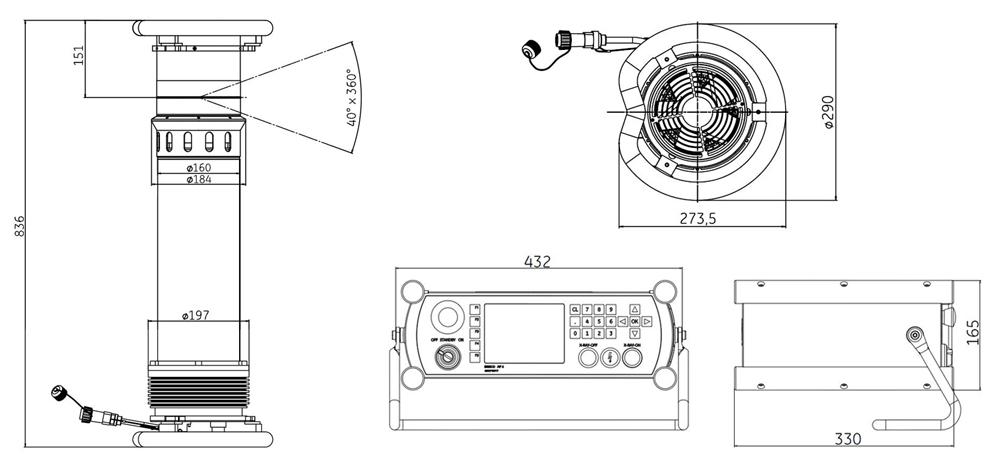

Моноблочный излучатель аппарата состоит из высоковольтного генератора и металлокерамической рентгеновской трубки MIRP-200E с конусным анодом, панорамным выходом излучения и воздушным охлаждением. Использование панорамной рентгеновской трубки позволяет просвечивать кольцевой сварной шов цилиндрических объектов контроля за одну экспозицию. Цифровой пульт управления оснащен ключом для защиты от несанкционированного использования. Коммутация пульта и моноблока излучателя осуществляется с помощью низковольтного соединительного кабеля длиной 20 м.
В качестве изолирующей среды в моноблоке излучателя ERESCO 32 MF4-C используется газовая смесь. Благодаря этому удалось уменьшить его массу и габариты, сделав моноблок более компактным и удобным для использования. Газовый диэлектрик не подвержен потере изолирующих свойств со временем (в отличие от, например, масляного). Кроме того, как показала практика, газонаполненные рентгеновские аппараты более приспособлены к эксплуатации в условиях повышенных температур, что позволяет значительно расширить область их применения.
Особенности
Работу рентгеновской трубки и высоковольтного генератора контролирует электронная система пульта управления. Прогревание трубки происходит в автоматическом режиме. Современная микропроцессорная платформа пульта управления позволяет использовать до 250 пользовательских программ и хранит в памяти параметры последних 256 экспозиций. Интерфейс RS232 позволяет управлять рентгеновским аппаратом с внешнего компьютера.
Все аппараты серии ERESCO оснащены встроенным калькулятором времени экспозиции. На основе заданных параметров (напряжение, фокусное расстояние, просвечиваемый материал, его радиационная толщина, тип рентгеновской пленки и требуемая плотность рентгеновского снимка) калькулятор рассчитывает произведение мА × мин. По этому значению выставляются максимально допустимая для заданного напряжения сила тока и соответствующее время экспозиции.
ERESCO 32 MF4-C может использоваться при контроле объектов из материалов различной плотности, структуры и толщины. Просвечивание выполняется на рентгеновскую пленку, запоминающие пластины или цифровые плоскопанельные детекторы.
Ниже приведена номограмма экспозиции для рентгеновского аппарата ERESCO 32 MF4-С при использовании высокочувствительной пленки AGFA D7.
Сопутствующее оборудование и принадлежности
При необходимости проведения съемки в режиме направленного просвечивания на моноблок излучателя может быть установлена свинцовая хомут-диафрагма, апертура которой формирует направленный пучок излучения с заданным телесным углом. Для позиционирования излучателя относительно исследуемого объекта используются специализированные штативы и тележки. По заказу с рентгеновским аппаратом может поставляться сигнальная лампа, предназначенная для светового оповещения при включении высокого напряжения. Если просвечивание выполняется на рентгеновскую пленку, в комплекте с ней рекомендуется использовать свинцовые экраны, с помощью которых можно сократить время экспозиции и защитить пленку от рассеянного излучения
