Хомут-диафрагма XRS МП (р/а Eresco)

116 400 ₽
Остаток актуален на
16:55:15      22.06.2022
XRS МП-0 для р/а Eresco 32
168 000 ₽
Остаток актуален на
16:55:15      22.06.2022
XRS МП-0 для р/а Eresco 52
116 400 ₽
Остаток актуален на
16:55:15      22.06.2022
XRS МП-60 для р/а Eresco 32
168 000 ₽
Остаток актуален на
16:55:15      22.06.2022
XRS МП-60 для р/а Eresco 52
127 800 ₽
Остаток актуален на
16:55:15      22.06.2022
XRS МП-0-60 для р/а Eresco 32
186 000 ₽
Остаток актуален на
16:55:15      22.06.2022
XRS МП-0-60 для р/а Eresco 52
Производитель: Арион
В наличии
Бренд:

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Хомут-диафрагма XRS МП (р/а Eresco)

Хомут-диафрагма XRS МП для панорамных рентгеновских аппаратов серии Eresco изготавливается из свинца и нержавеющей стали согласно ТУ 4276-037-96651179-2015. Выпускается в трех исполнениях: без окна, с окном или с окном, которое закрывается заглушкой (заглушка может быть как глухой, так и с окном).

Исполнение без окна. Полностью перекрывает рентгеновское излучение.
Исполнение с окном. Сужает рентгеновское излучение, формируя направленный рабочий пучок фотонов.
Исполнение с окном с возможностью использования заглушек. Заглушка без окна перекрывает излучение, заглушка с окном дополнительно сужает телесный угол излучения.

Назначение хомут-диафрагмы

Основным назначением хомут-диафрагмы XRS МП является формирование апертурой диафрагмы направленного рабочего пучка фотонов с заданным телесным углом. Таким образом, применение хомут-диафрагмы целесообразно в случае необходимости проведения радиографического контроля панорамным рентгеновским аппаратом в режиме фронтального (направленного) просвечивания.

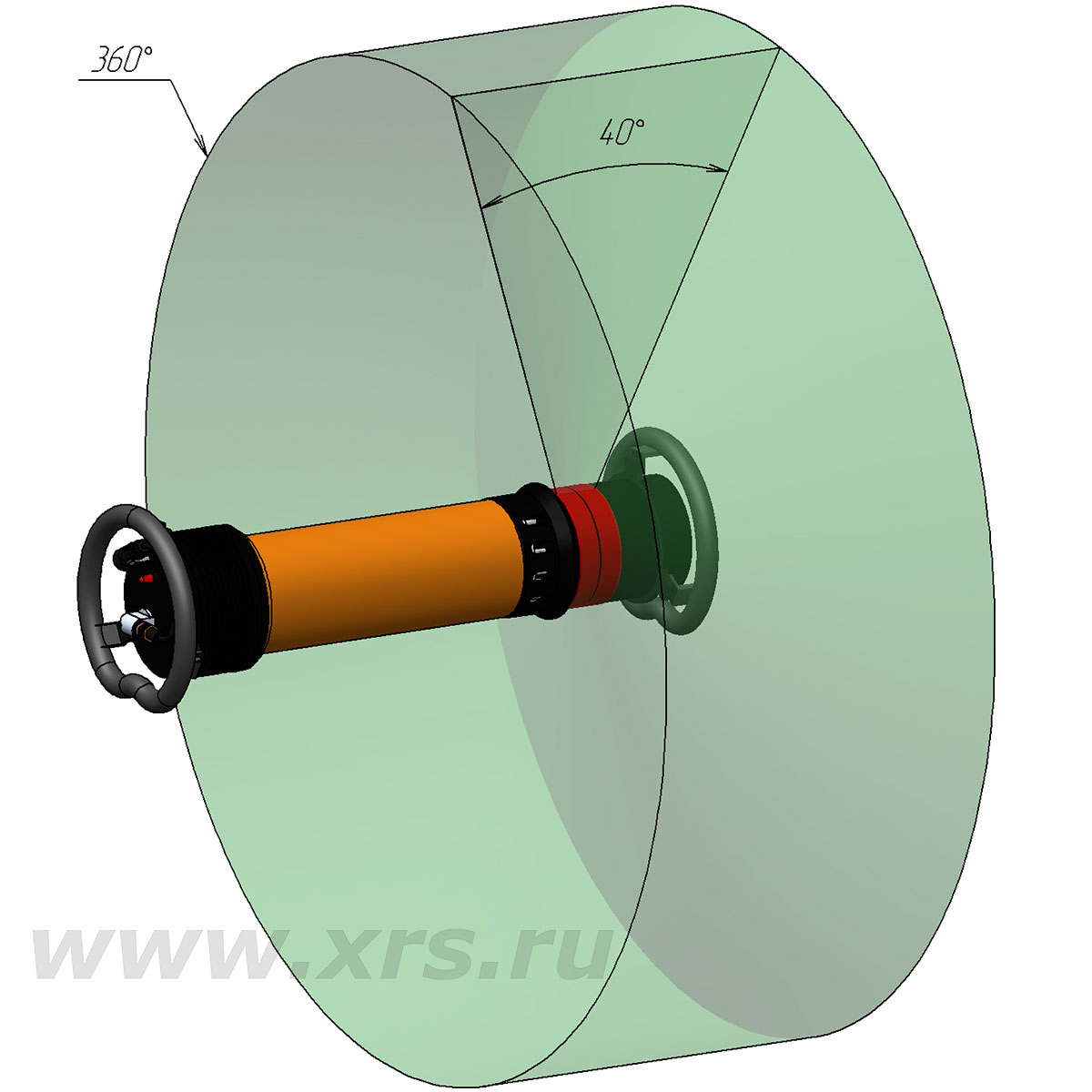

Диапазон излучения для панорамного рентгеновского аппарата Eresco 32. Телесный угол излучения составляет 40° × 360°.
Формирование апертурой хомут-диафрагмы  XRS МП-60/Eresco 32 направленного пучка  излучения с телесным углом 40° × 60°.

Кроме того, хомут-диафрагму XRS МП целесообразно использовать для:

  • Перекрытия первичного рентгеновского излучения, направленного за пределы границ объекта контроля.
  • Повышения качества снимков за счет снижения распространения отраженного и рассеянного излучений.
  • Уменьшения уровня опасного воздействия ионизирующего излучения на персонал.
  • Многократного ослабления излучения во время тренировки рентгеновской трубки и тестирования оборудования во время проведения профилактических или ремонтных работ.

Применение хомут-диафрагмы

Хомут-диафрагма XRS МП устанавливается на моноблок излучателя и надежно закрепляется двумя фиксаторами. Резиновая прокладка обеспечивает плотность примыкания хомута к корпусу рентгеновского аппарата и значительно снижает вероятность повреждения его лакокрасочного покрытия. Заглушка диафрагмы закрепляется двумя барашковыми винтами. Никаких дополнительных инструментов не требуется.

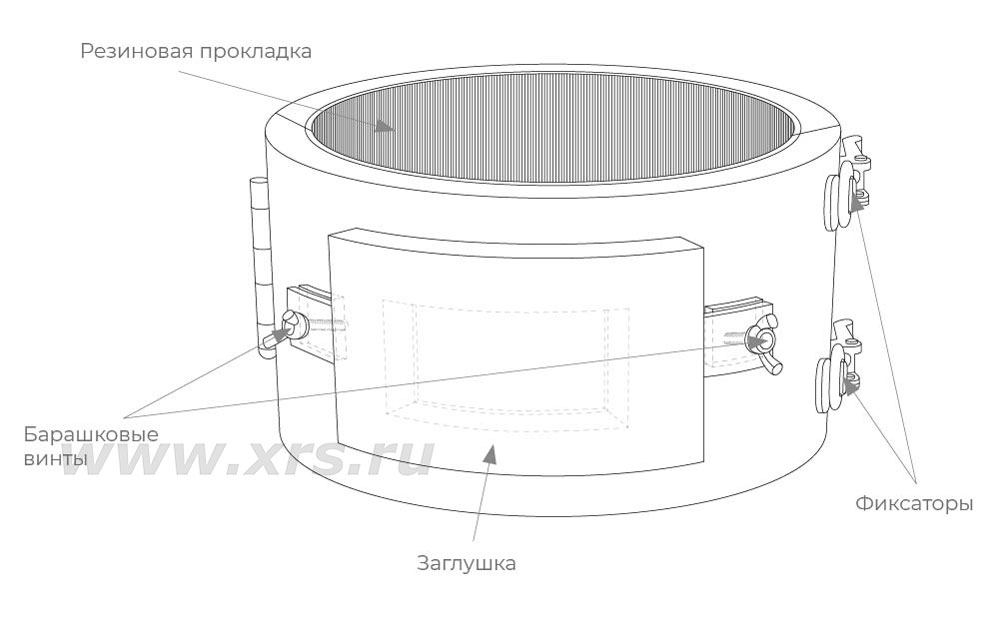

Устройство хомут-диафрагмы XRS МП

Модификации и маркировка

Хомут-диафрагма XRS МП изготавливается для рентгеновских аппаратов Eresco 32 MF4 и Eresco 52 MF4, с учетом их технических характеристик и режимов работы. Возможно также производство модификаций для панорамных рентгеновских аппаратов типа Raytest, Site-X, Радон, РПД и др.

Стандартно хомут-диафрагма XRS МП выпускается с телесными углами раскрытия пучка излучения 40° × 60° или 40° × 90°. Размер проекции излучения не зависит от модели рентгеновского аппарата, только от углов раскрытия излучения и от фокусного расстояния.

Внешний вид Маркировка Телесный угол раскрытия пучка излучения Размер проекции излучения при фокусном расстоянии 700 мм

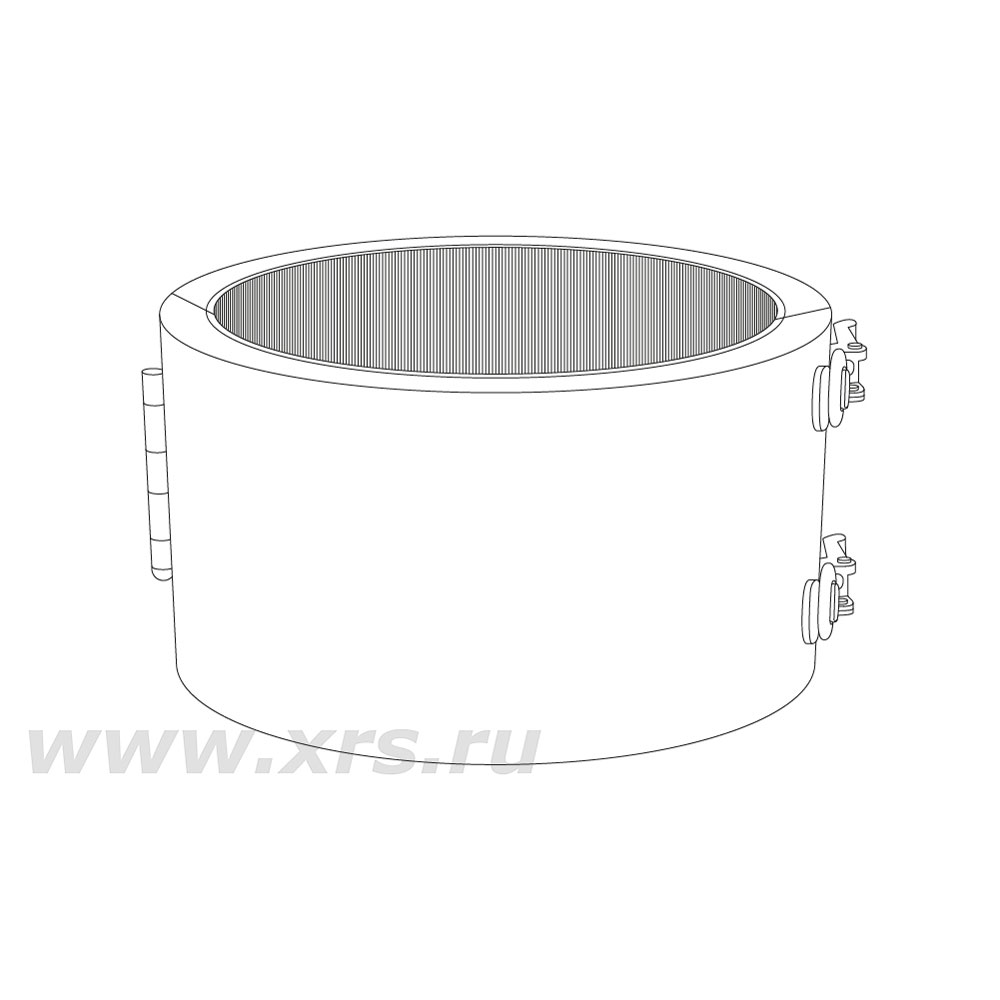

Модификация без окна
  XRS МП-0/Eresco 32
XRS МП-0/Eresco 52

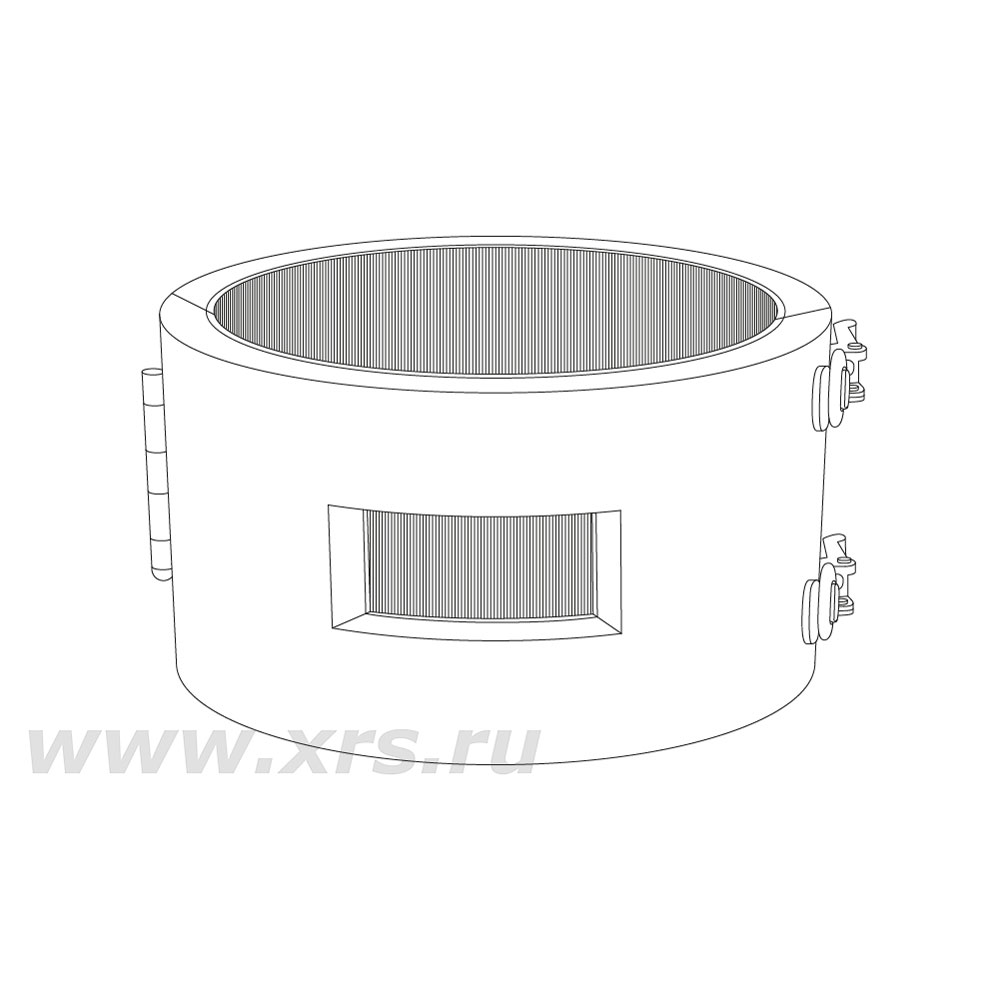

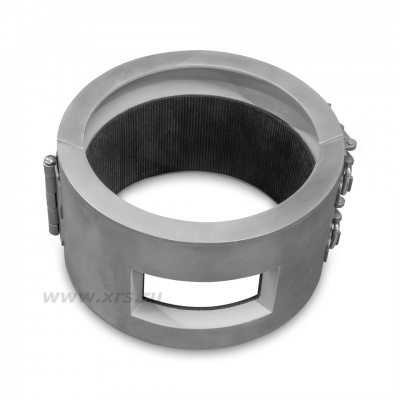

Модификация с окном без заглушки
  XRS МП-60/Eresco 32
XRS МП-60/Eresco 52
40° × 60° 500 × 800 мм
XRS МП-90/Eresco 32
XRS МП-90/Eresco 52
40° × 90° 500 × 1400 мм

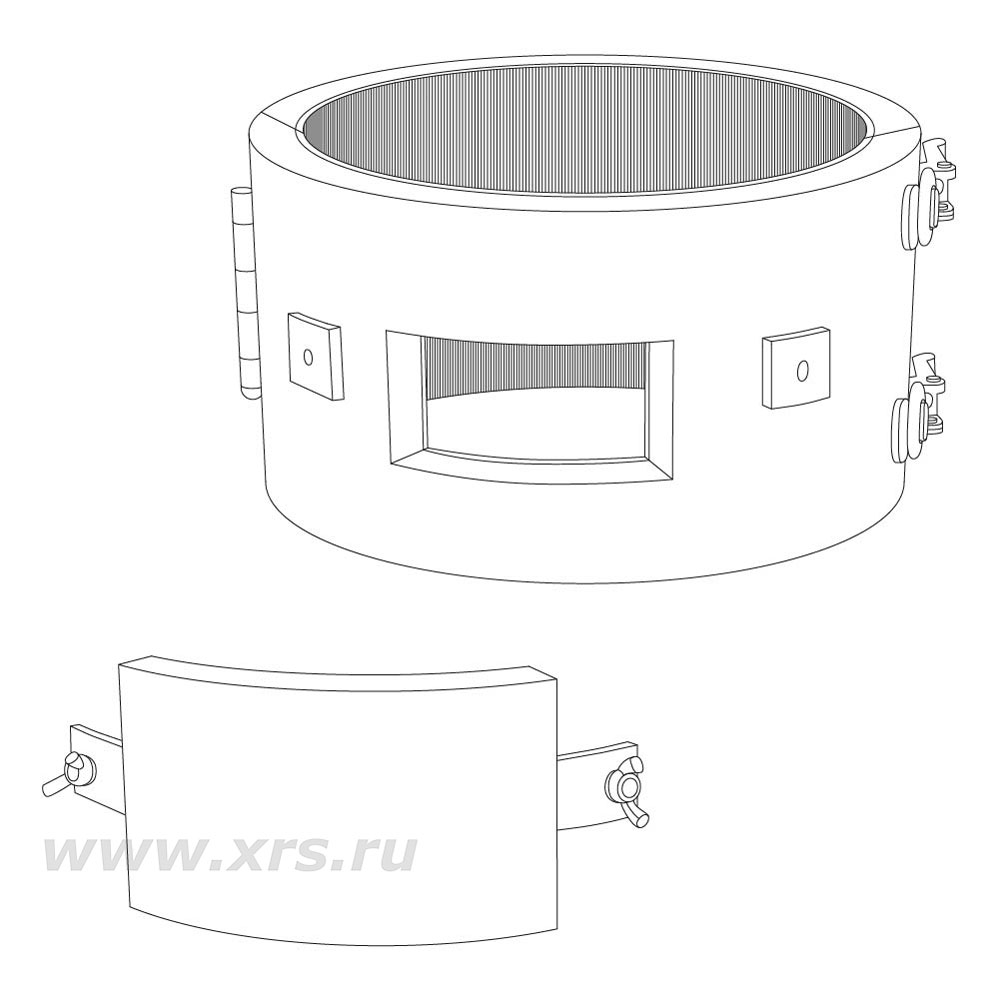

Модификация с окном и с заглушкой*
  XRS МП-0-60/Eresco 32
XRS МП-0-60/Eresco 52
40° × 60° 500 × 800 мм
XRS МП-0-90/Eresco 32
XRS МП-0-90/Eresco 52
40° × 90° 500 × 1400 мм

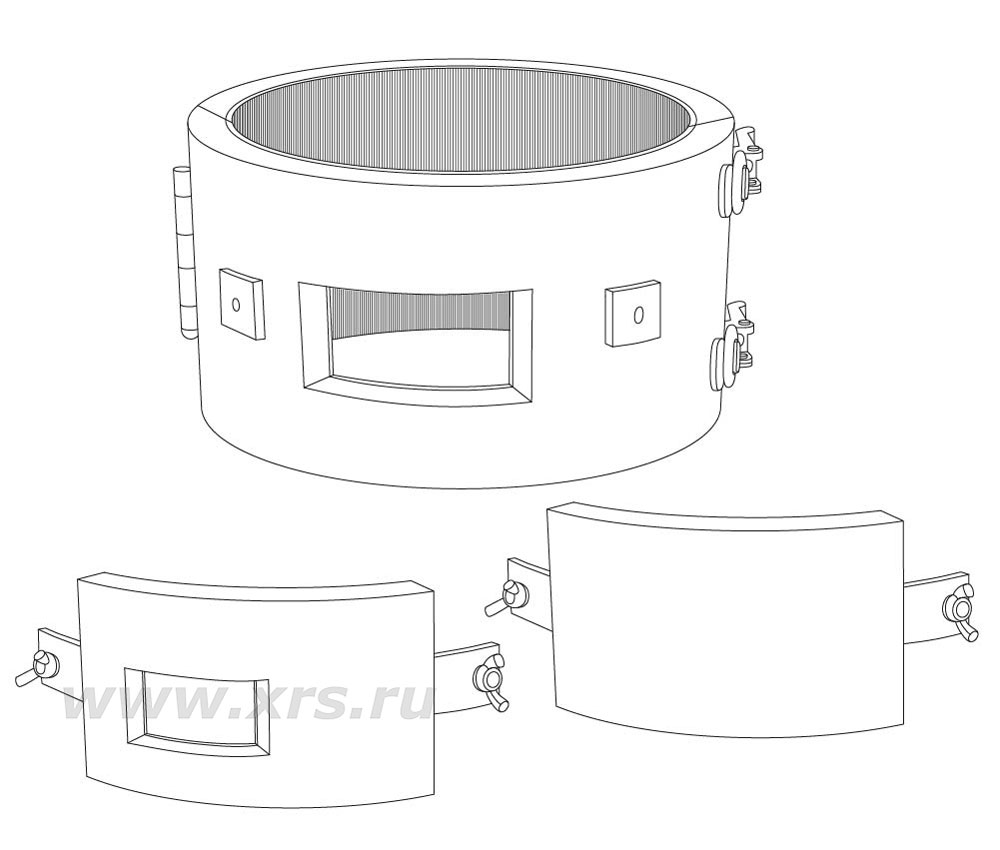

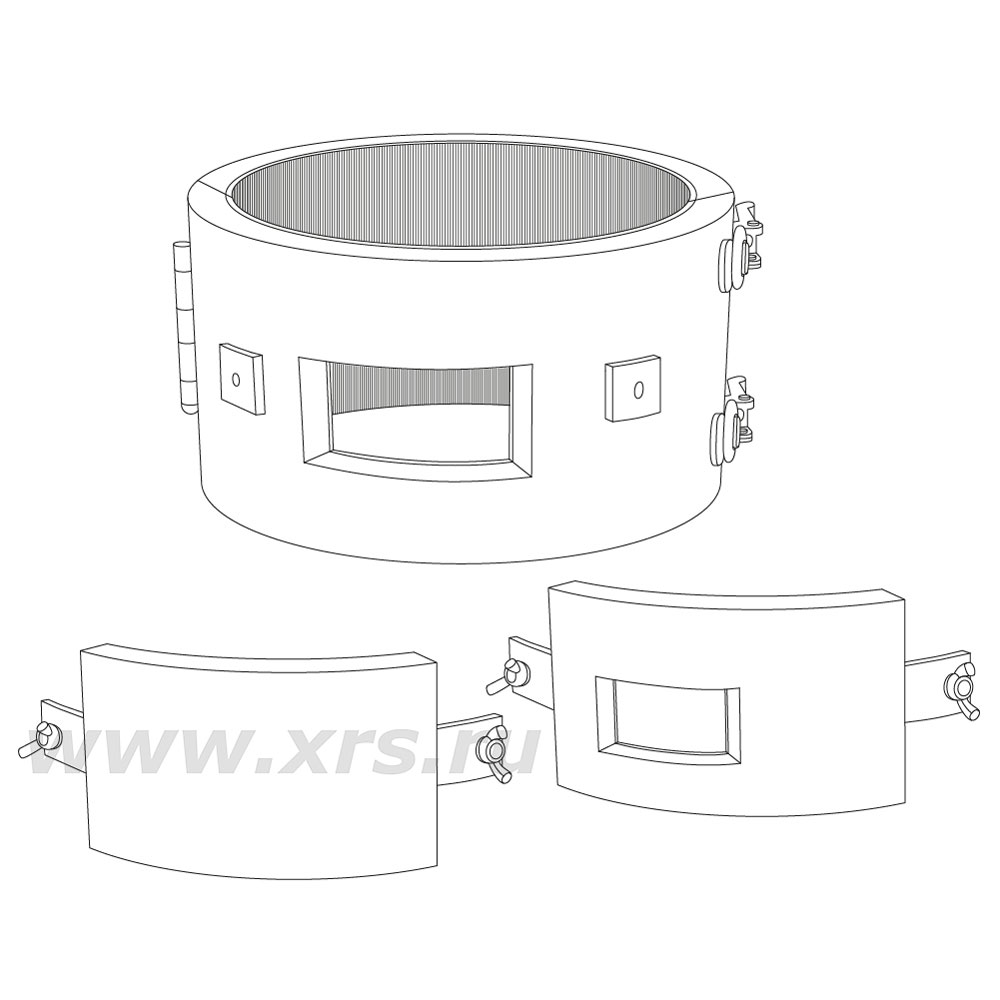

Модификация с окном и 2 заглушками (одна глухая и одна с окном)**
  XRS МП-0-90-60/Eresco 32
XRS МП-0-90-60/Eresco 52
40° × 90° (без заглушки)
40° × 60° (с заглушкой с окном)
500 × 1400 мм (без заглушки)
500 × 800 мм (с заглушкой с окном)

* 0 в маркировке означает перекрытие излучения при использовании глухой заглушки.

** Заглушка без окна используется для перекрытия излучения, заглушка с окном — для формирования апертурой диафрагмы направленного рабочего пучка излучения с заданным телесным углом.

По заказу возможно изготовление изделий с другими углами раскрытия пучка излучения, отличными от стандартных значений. В том числе возможно отсекание не только угла 360°, но и угла 40°. Примером такого индивидуального исполнения является хомут-диафрагма XRS МП-0-20/8,5-38/8,5/Eresco 32, где 38° × 8,5° — угол раскрытия пучка излучения без использования заглушки, 20° × 8,5° — угол раскрытия пучка излучения при использовании заглушки с окном.

Формирование апертурой хомут-диафрагмы XRS МП-0-20/8,5-38/8,5/Eresco 32 направленного пучка излучения с телесным углом 38° × 8,5° (без заглушки).

Для одной и той же модели рентгеновского аппарата возможно изготовление хомут-диафрагм с разными толщинами свинцового слоя. В таком случае толщина свинца (в мм) указывается в скобках в маркировке изделия, например, XRS МП-0-60 (10)/Радон-250 и XRS МП-0-60 (4)/Радон-250.

Наименование параметра Значение для XRS МП-60/Eresco 52
Материал нержавеющая сталь, свинец
Свинцовый эквивалент, мм 14
Размер окна (В × Ш), мм 89 × 118
Углы раскрытия пучка излучения, град. 40 × 60
Высота хомут-диафрагмы, мм 130
Внутренний диаметр хомут-диафрагмы, мм 200
Наружный диаметр хомут-диафрагмы, мм 240
Габаритные размеры (Д × Ш × В), мм 265 × 240 × 130
Масса, кг, не более 15



Значения параметров приведены в качестве примера и зависят от конкретного исполнения хомут-диафрагмы.

Наименование Количество
Хомут-диафрагма XRS МП для р/а Eresco 1 шт.
Заглушка свинцовая (опционально) 1 шт.
Паспорт и РЭ 1 экз.
