Для специалиста НК степень защиты оборудования, с которым ему предстоит работать, представляет немалый интерес. Часто работы по неразрушающему контролю проводятся в полевых условиях, на строящихся и эксплуатируемых объектах. Повредят ли ультразвуковому дефектоскопу капли дождя или строительная пыль? Какие приборы стоит беречь от воздействия влаги, а какие можно мыть даже под проточной водой? Ответы на эти вопросы дает параметр «Степень защиты» в технических характеристиках на прибор.
Регламентирующие документы
В России степень защиты оборудования определяется по ГОСТ 14254–2015 «Степени защиты, обеспечиваемые оболочками (код IP)», который был разработан на основе стандарта МЭК 60529:2013 (он же IEC 60529:2013). Есть и другие стандарты, относящиеся к степеням защиты: немецкий DIN 40050, американский NEMA-250, однако в рамках данной статьи их мы подробно рассматривать не будем.
Расшифровка кода IP
Степень защиты обозначается кодом IPXX, где XX — две цифры. Сама аббревиатура IP имеет двоякое толкование. В ГОСТ 14254–2015 она расшифровывается как International Protection, т. е. «международная защита». В других источниках можно найти расшифровку Ingress Protection code/rating, дословно «код/уровень защиты от проникновения».
Первая цифра кода несет двойное значение: она определяет степень защиты оболочки (т. е. корпуса) от проникновения твердых предметов, а также степень защиты людей от доступа к опасным частям изделия. Вторая цифра означает степень защиты оборудования от попадания внутрь влаги.
Иногда вместо первой или второй цифры кода используется буква «X», например, IP5X. Это значит, что необходимость в нормировании этого показателя отсутствует, следовательно, испытания на влагозащиту прибора не проводились.
Что значат цифры кода IP
Цифры кода IP и соответствующие им степени защиты приведены в сводных таблицах ниже.
Первая цифра: степени защиты от проникновения твердых предметов (включая защиту людей от доступа к опасным частям изделий) в соответствии с ГОСТ 14254–2015.
| IP0X | Защита отсутствует | |

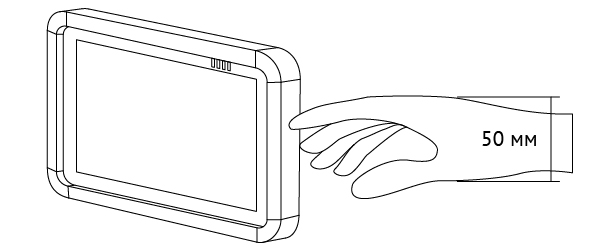

| IP1X |  |
Защита от проникновения твердых предметов диаметром ≥50 мм Защита от доступа к опасным частям тыльной стороной руки |

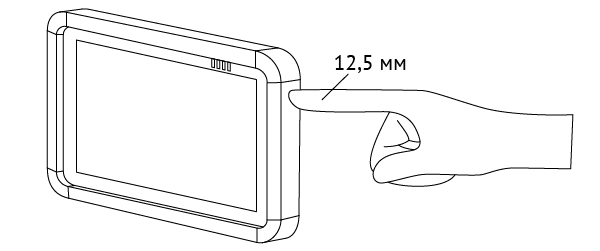

| IP2X |  |
Защита от проникновения твердых предметов диаметром ≥12,5 мм Защита от доступа к опасным частям пальцем |

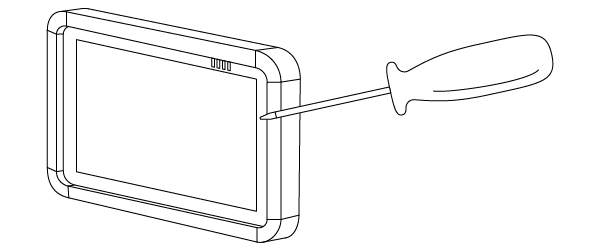

| IP3X |  |
Защита от проникновения твердых предметов диаметром ≥2,5 мм Защита от доступа к опасным частям инструментом (например, отверткой) |

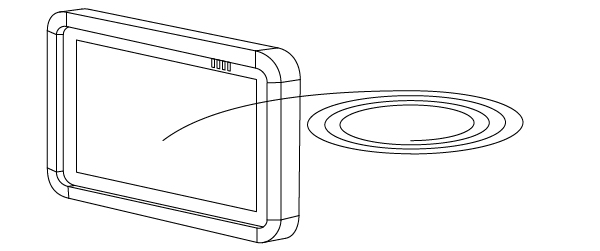

| IP4X |  |
Защита от проникновения твердых предметов диаметром ≥1,0 мм Защита от доступа к опасным частям проволокой |

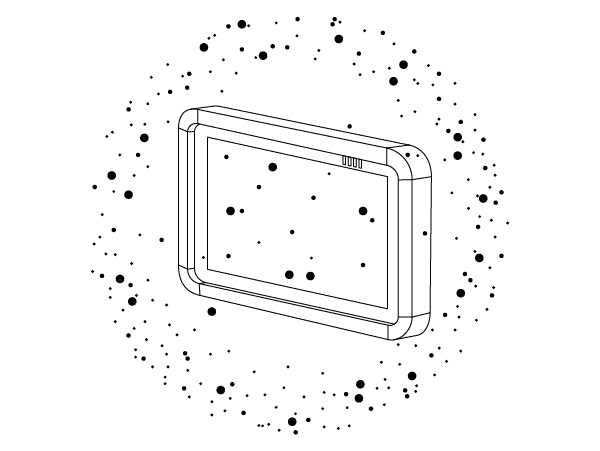

| IP5X |  |
Пылезащищено (проникновение пыли не исключено, однако ее количество не нарушает работу оборудования и не снижает его безопасность) Защита от доступа к опасным частям проволокой |
| IP6X |  |
Пыленепроницаемо Защита от доступа к опасным частям проволокой |
Вторая цифра: степени защиты от проникновения влаги в соответствии с ГОСТ 14254–2015.
| IPX0 | Защита отсутствует | |

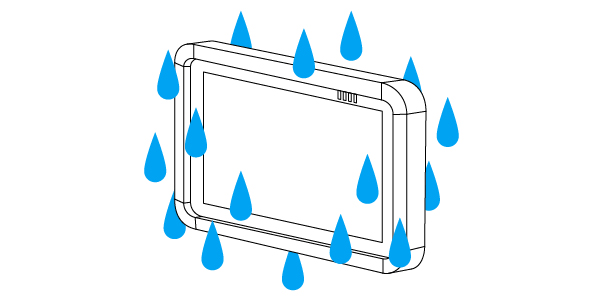

| IPX1 |  |
Защита от вертикально падающих капель воды (продолжительность испытаний — 10 мин.) |

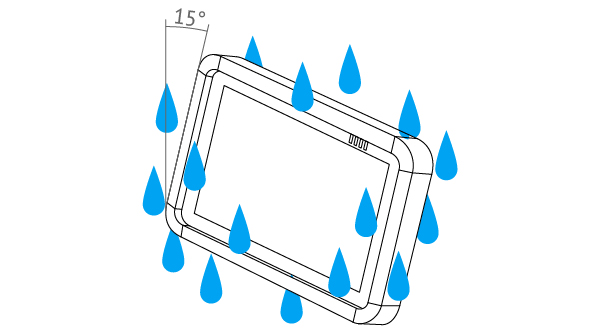

| IPX2 |  |
Защита от вертикально падающих капель воды при условии, что прибор отклонен от вертикали в любую сторону на 15° включительно (продолжительность испытаний — 2,5 мин. в каждом из положений) |
| IPX3 |  |
Защита от капель воды, падающих под углом 60° от вертикали (продолжительность испытаний — 10 мин.) |

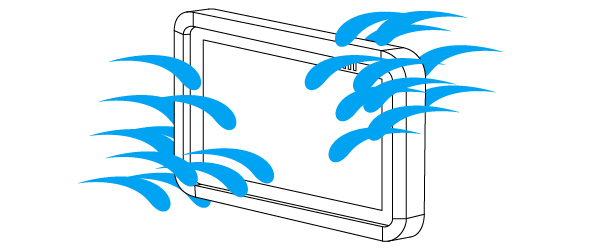

| IPX4 | |
Защита от сплошного обрызгивания (продолжительность испытаний — 10 мин.) |

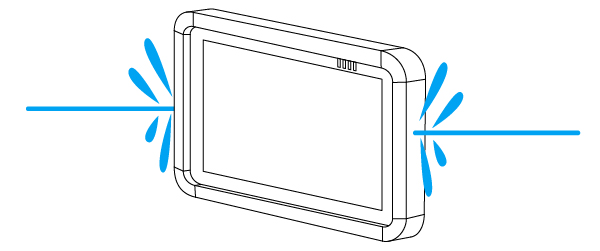

| IPX5 |  |
Защита от водяных струй, падающих на прибор с любого направления (продолжительность испытаний — не менее 3 мин.) |

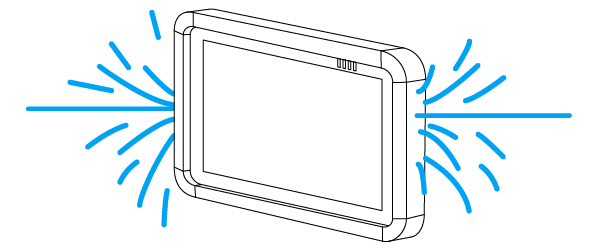

| IPX6 |  |
Защита от сильных водяных струй, падающих на прибор с любого направления (продолжительность испытаний — не менее 3 мин.) |

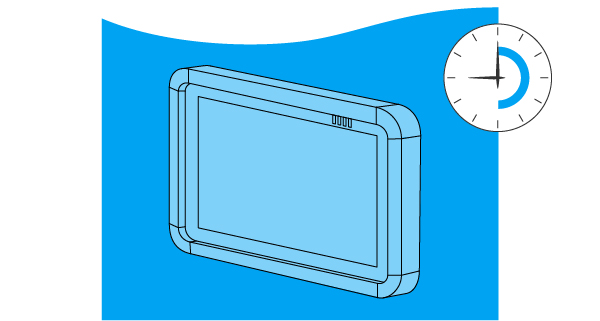

| IPX7 |  |
Защита от проникновения воды при временном погружении (продолжительность испытаний — 30 мин.) |
| IPX8 |  |
Защита от проникновения воды при длительном погружении (условия испытаний обговариваются с производителем) |
| IPX9 |  |
Защита от горячих струй воды под высоким давлением |
Как видно из этих таблиц, чем выше цифра, тем лучше защита. Очень долго самой высокой степенью защиты была IP68. Прибор с такой характеристикой полностью пыленепроницаем и не боится длительного погружения в воду. Однако в редакции ГОСТа от 2015 года в соответствии с МЭК 60529:2013 введена еще одна степень защиты от влаги — IPX9. Она соответствует степени IPX9K по DIN 40050, подразумевающей возможность применения для оборудования высокотемпературной мойки под давлением. Впрочем, код IPX9 вряд ли можно встретить на приборах, с которыми работает дефектоскопист: прежде всего он относится к транспортным средствам, оборудованию пищевой или химической промышленности, т. е. к тому, что нуждается в регулярной интенсивной очистке.
Кроме того, к коду IP после цифр иногда приписываются дополнительные буквы A, B, C, D и вспомогательные буквы H, M, S, W. Дополнительные буквы относятся к степени защиты людей, а вспомогательные несут в себе информацию относительно самого оборудования или того, как оно испытывалось — их расшифровку можно найти в ГОСТ 14254–2015 (разд. 7, 8). Самые распространенные коды IP, которые можно найти на дефектоскопическом оборудовании:
- IP20 — защита от проникновения твердых предметов диаметром ≥12,5 мм; защита от влаги отсутствует.
- IP54 — пылезащищенное исполнение; обеспечена защита от брызг воды, падающих на прибор с любого направления.
- IP65 — пыленепроницаемое исполнение; обеспечена защита от водяных струй, падающих на прибор с любого направления.
- IP67 — пыленепроницаемое исполнение; обеспечена защита от проникновения воды при временном погружении.
Кто и как определяет степень защиты
Испытания на определение степени защиты того или иного прибора проводятся в испытательных центрах или лабораториях, имеющих соответствующую аккредитацию. По итогу выдается протокол испытаний, где перечисляются сведения об изделии, условия и методы проведения испытаний, описываются результаты и дается заключение о соответствии (или несоответствии) прибора заявленному коду IP. На основе этого протокола оформляется сертификат, подтверждающий степень защиты прибора. Методика проведения испытаний приведена в ГОСТ 14254–2015 (разд. 11–15).
Испытания на проникновение твердых предметов проводят с помощью специальных щупов, условно воспроизводящих части человеческого тела, инструменты и проволоку.

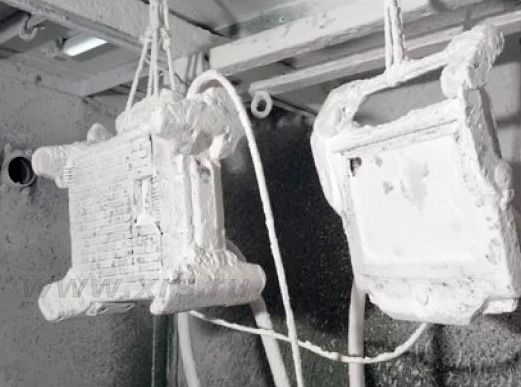

Испытания на степень защиты IP5X или IP6X проводят в пылевых камерах. Роль пыли в них играет порошок талька.

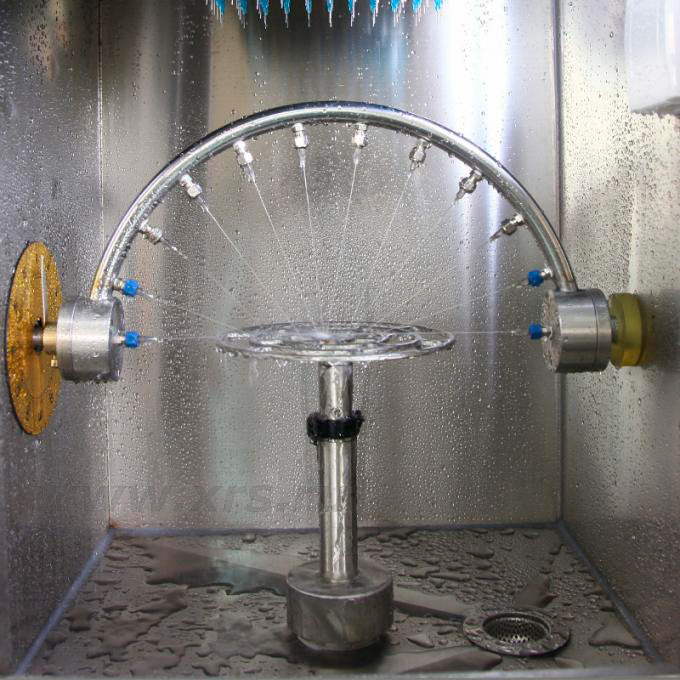

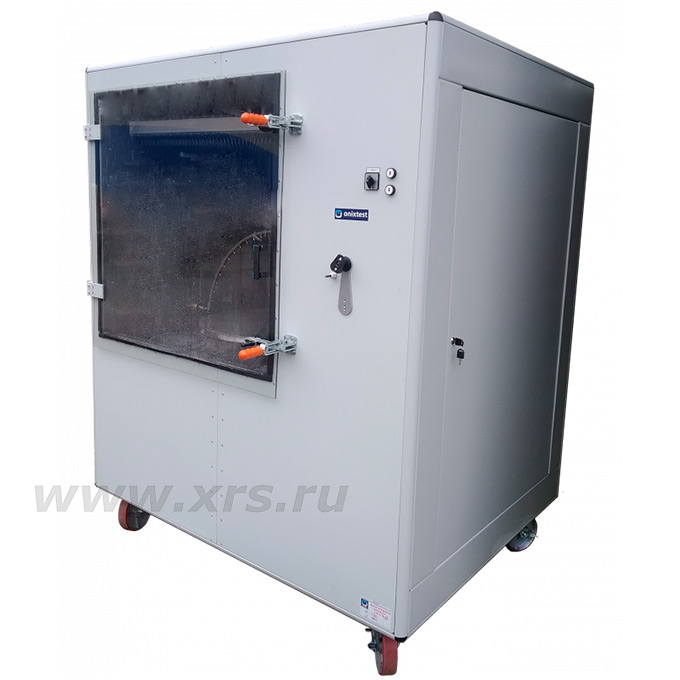

Испытания на защиту от проникновения влаги также проводят в специальных камерах (часто можно встретить название «камеры дождя»). Они позволяют смоделировать воздействие брызг воды, поэтому в них тестируются степени защиты от IPX1 до IPX4.
Для проверки более высоких степеней защиты нужно другое оборудование: брандспойты для имитации водных струй высокого давления и резервуары с водой для погружения испытуемого прибора.
Два кода IP у одного прибора
Иногда в технически характеристиках в строчке «Степень защиты» или на самом приборе можно увидеть два кода IP. В ГОСТе 14254–2015 в разделе 6 прописано следующее:
«Обозначение второй характеристической цифрой от 0 до 6, 9 означает соответствие одновременно всем требованиям для меньших цифр <...> Принимается, что оболочки, обозначаемые только одной характеристической цифрой 7 либо 8, непригодны для выдерживания воздействия струй воды и не должны удовлетворять требованиям цифр 5, 6 или 9, за исключением случаев двойного (тройного) кодирования».
То есть, если на приборе стоят два кода, например, IP65/IP67, это значит, что он выдерживает как непродолжительное погружение, так и воздействие водных струй. Если же вы видите только IP67 или IP68, то падение в лужу прибор переживет, но мыть под краном его не стоит.
Защита прибора может увеличиваться с помощью чехла. Например, лазерный спектрометр ЛИС-01 соответствует степеням защиты IP40/IP52: без защитного чехла работать с ним можно только в помещении или при хорошей погоде, с чехлом — под небольшим дождем. Такие ситуации встречаются нередко — если у прибора есть чехол или заглушки, надежно закрывающие гнезда разъемов, степень защиты от пыли и влаги становится выше. Источник автономного питания ЭЛИТЕСТ ИПА-24.18 обладает степенью защиты IP54/IP65 — здесь дело в открытой/закрытой крышке.
Степени защиты оборудования для НК
Как мы уже говорили в самом начале, сама специфика работы дефектоскописта предъявляет довольно высокие требования к степени защиты оборудования для НК. Рентгеновские аппараты, плоскопанельные детекторы, ультразвуковые и вихретоковые дефектоскопы, толщиномеры и т. д. — все эти приборы рано или поздно проходят испытания полевыми условиями, пылью и дождем. Производители дефектоскопического оборудования стараются обеспечить как можно более высокую степень защиты выпускаемого оборудования. Например, цифровые плоскопанельные детекторы Экоскан от компании «Арион» обладают защитой IP67. Рентгеновские аппараты Eresco, ЭРА, SMART EVO, Site-X соответствуют степени IP65. Такая же характеристика и у многих ультразвуковых дефектоскопов: А1214 EXPERT и А1212 MASTER, УСД-50 IPS и УСД-60ФР.
Перед приобретением любого прибора вы можете проконсультироваться с нашими специалистами: они имеют реальный опыт работы с оборудованием многих производителей. Связаться с нами можно по телефону 8 800 505-47-58 или по почте xrs@xrs.ru.
Источники:
- ГОСТ 14254–2015 «Степени защиты, обеспечиваемые оболочками (код IP)»
- IEC 60529:2013 Degrees of protection provided by enclosures (IP Code)
