Рентгеновские аппараты SMART EVO

Переносные рентгеновские аппараты SMART EVO (производства YXLON Copenhagen) предназначены для проведения неразрушающего радиографического контроля в полевых и лабораторных условиях. Серия SMART EVO создавалась с учетом отзывов, полученных от заказчиков. Это отразилось в уменьшении массы аппарата, расширении диапазона рабочих температур (от −20 до +50 °C) и улучшении степени пыле- и влагозащиты, что актуально при работе в неблагоприятных условиях окружающей среды.

Описание аппаратов

SMART EVO — газонаполненные аппараты постоянного потенциала со встроенным воздушным охлаждением, оснащены металлокерамической рентгеновской трубкой. Серия состоит из 8 моделей с направленным и панорамным выходом излучения и с диапазоном напряжений от 160 до 300 кВ (подробнее — во вкладке ). Угол раскрытия пучка излучения у направленных моделей составляет 40° × 60° (30° × 60° для SMART EVO 225DS и 300DS). Основная область применения панорамных моделей SMART EVO 200P и 300P — контроль кольцевых сварных швов магистральных трубопроводов. Угол выхода излучения для них составляет 38° × 360°, а максимальная мощность — 750 Вт.

В моноблок также встроены лазерные указатели пучка излучения и две сигнальных лампы.

Лазерные указатели пучка излучения
Сигнальные лампы

Гибридная схема охлаждения

Направленные модели аппаратов SMART EVO могут выпускаться с гибридной схемой охлаждения, в которой стандартное воздушное охлаждение дополняется водяным. Габаритные размеры при этом остаются прежними, а масса увеличивается всего на 2 кг. Такие аппараты имеют в маркировке индекс W. Они были разработаны специально для использования в условиях отсутствия приточного воздуха, повышенных температур или длительной работы на максимальной мощности.

Рентгеновский аппарат SMART EVO 160DW с водяным охлаждением

Расчет экспозиции

Блок управления CONTROL EVO оснащен встроенным калькулятором времени экспозиции. Пользователь задает параметры съемки: просвечиваемый материал, тип рентгеновской пленки, фокусное расстояние, плотность снимка, радиационную толщину и напряжение. На их основе калькулятор рассчитывает максимально допустимую силу тока и время экспозиции. В память блока управления можно записать до 100 пользовательских программ экспозиций.

Калькулятор времени экспозиции

Ниже приведены номограммы экспозиций для рентгеновских аппаратов SMART EVO.

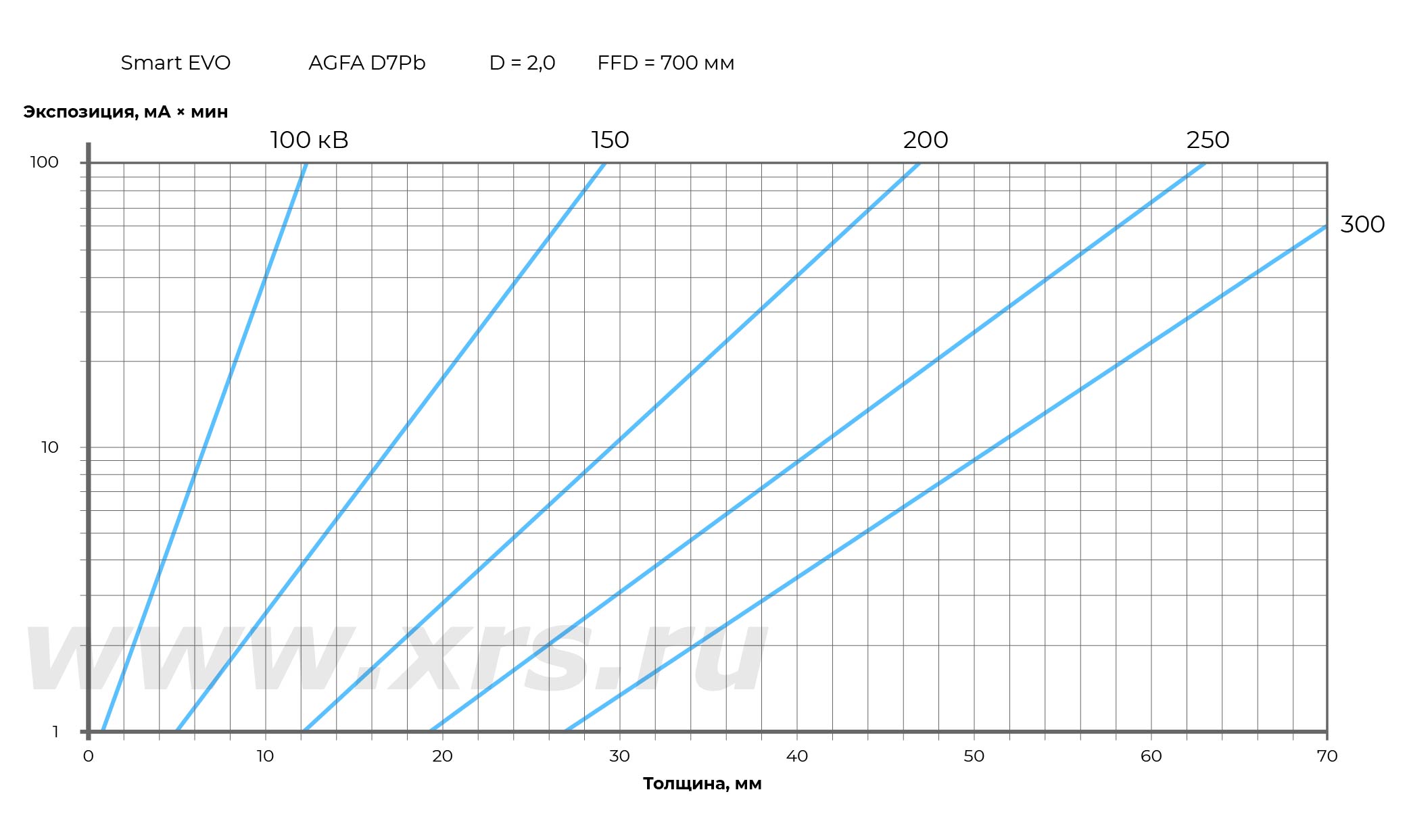

Номограмма для направленных рентгеновских аппаратов SMART EVO

Номограмма для панорамных рентгеновских аппаратов SMART EVO

Технические характеристики излучателей SMART EVO

Наименование параметра SMART EVO 200P SMART EVO 300P SMART EVO 160D SMART EVO 200D SMART EVO 225D/DS SMART EVO 300D/DS
Направление излучения панорамное направленное
Размер фокусного пятна (EN 12543), мм 0,4 × 4,0 0,5 × 5,5 1,0 3,0 / 1,0
Диапазон высокого напряжения, кВ 30–200 50–300 20–160 30–200 40–225 50–300
Диапазон анодного тока, мА 0,5–6,0 0,5–4,5 0,5–7,0 0,5–6,0 0,5–5,5 0,5–4,5
Максимальная мощность, Вт 750 750 900
Угол выхода пучка излучения, град. 38 × 360 40 × 60 40 × 60 / 30 × 60
Рассеянное излучение, мЗв/ч, макс. 2,0 5,0 2,0 5,0
Продолжительность экспозиции (+35 °С, макс. кВ, макс. мА) от 1 ч
Класс пыле- и влагозащиты IP65
Диапазон рабочих температур, °C −20...+50
Масса, кг 28 36 22 23 26 29
Габаритные размеры (В × Ø), мм 665 × 295 804 × 295 611 × 295 635 × 295 708 × 295 774 × 295



Технические характеристики блока управления CONTROL EVO

Наименование параметра Значение
Экран цветной, 6,5″
Интерфейсы Ethernet, Bluetooth, USB
Возможность записи в память программ экспозиций есть, память на 100 экспозиций
Класс пыле- и влагозащиты IP66
Диапазон рабочих температур, °C −20...+50
Масса, кг 13
Габаритные размеры (Д × Ш × В), мм 415 × 220 × 391
Наименование Количество
Блок излучателя SMART EVO 1 шт.
Блок управления CONTROL EVO 1 шт.
Соединительный кабель (25 м) 1 шт.
Кабель питания (10 м) 1 шт.
Кабель заземления (10 м) 1 шт.
Сумка для кабелей 1 шт.
Комплект ЗИП 1 шт.
