Автоматизированный ленточный манипулятор Арион XRS 2.5
Видео на других площадках: ВКонтакте Ютуб
Автоматизированный ленточный манипулятор Арион XRS 2.5 предназначен для позиционирования излучателя моноблочного рентгеновского аппарата относительно объекта контроля. Манипулятор представляет собой П-образную конструкцию, которая размещается внутри стационарной камеры радиационной защиты.
Фиксация манипулятора к полу и стенам камеры осуществляется с помощью фланцев и кронштейнов крепления. Такое техническое решение не требует наличия прочного потолочного перекрытия, способного выдерживать нагрузку от дополнительного оборудования.

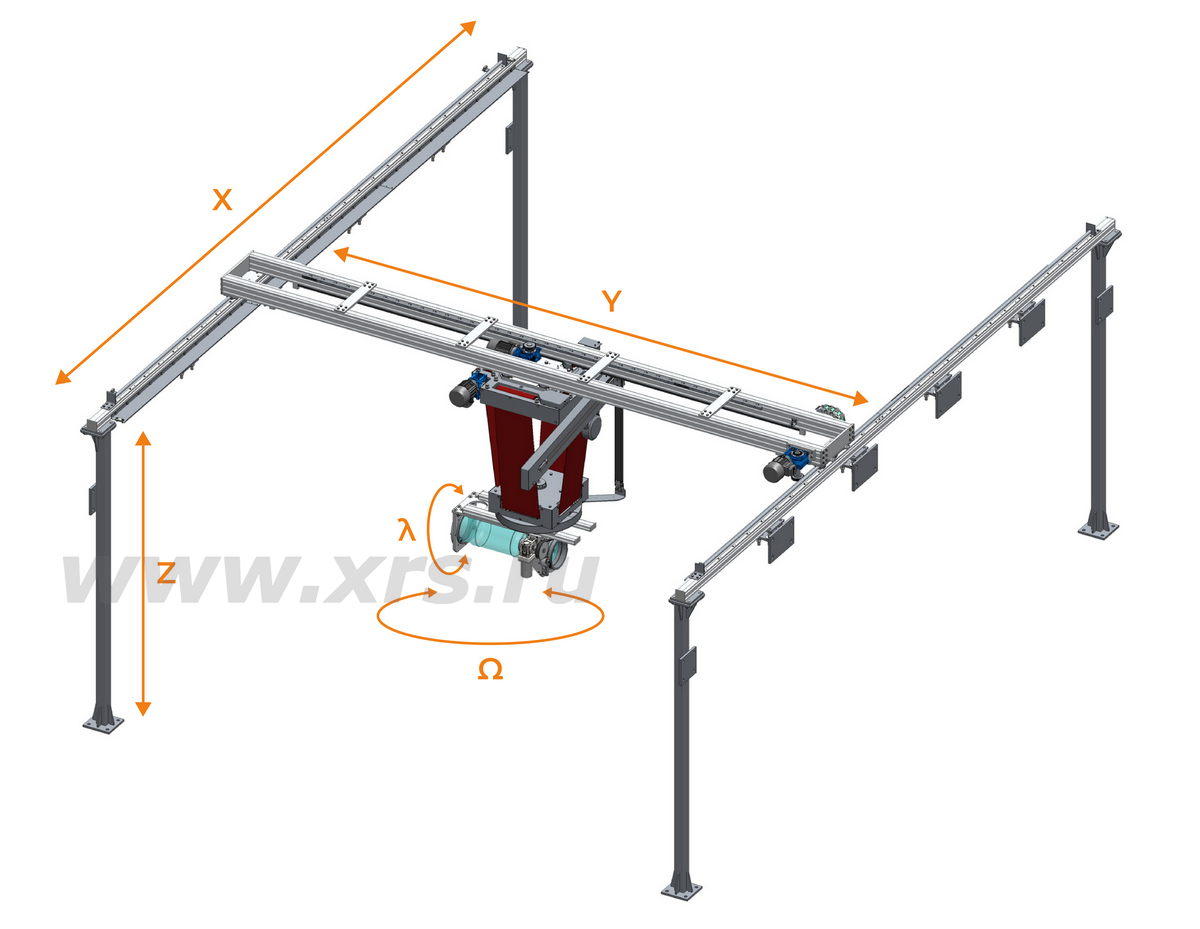

Манипулятор перемещает излучатель рентгеновского аппарата по трем осям: вертикальной (ось Z) и двум горизонтальным (оси X и Y). Узел крепления излучателя аппарата имеет возможность поворота на 360° относительно вертикальной плоскости (ось Ω) и на 135° относительно горизонтальной плоскости: 90° в пол, 45° вверх (ось λ). Вертикальное перемещение узла крепления с установленным излучателем производится с использованием двухслойных армированных лент ПВХ.
Все перемещения и повороты узла крепления автоматизированы. Оператор контролирует перемещения по осям, находясь внутри камеры, при помощи пульта дистанционного управления. Кнопки на пульте имеют двойное нажатие: при легком нажатии и удержании перемещение осуществляется на малой скорости, при полном нажатии и удержании — на большой скорости. Система плавного разгона и торможения предотвращает раскачивание конструкции и способствует более точному позиционированию излучателя аппарата.
| Параметры сети переменного тока |
~220 В / 50 Гц |
| Потребляемая мощность манипулятора |
2,2 кВт |
| Диапазон перемещений по горизонтальной оси X |
1000–6000 мм |
| Диапазон перемещений по горизонтальной оси Y |
660–4280 мм |
| Диапазон перемещений по вертикальной оси Z |
0–1700 мм |
| Диапазон перемещений по оси Ω |
0–360° |
| Диапазон перемещений по оси λ |
0–135°
(90° в пол, 45° вверх) |
| Число степеней свободы манипулятора |
5 |
| Максимальный вес рентгеновского аппарата, закрепленного на манипуляторе |
150 кг |
| Габаритные размеры манипулятора (Д × Ш × В) |
6645 × 4940 × 2690 мм |
| Масса манипулятора |
1030 кг |
| Дальность работы пульта управления |
100 м |
| Степень пыле- и влагозащиты пульта управления |
IP65 |
| Элементы питания пульта управления |
4 × АА; 1,5 В |
| Манипулятор Арион XRS 2.5 со щитом управления |
1 шт. |
| Беспроводной пульт управления |
1 шт. |
| Паспорт |
1 экз. |
| Руководство по эксплуатации |
1 экз. |
