Лазерный спектрометр ЛИС-01

Цена:
по запросу
NULL
Остаток актуален на
18:00:00      29.11.2022
В наличии

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

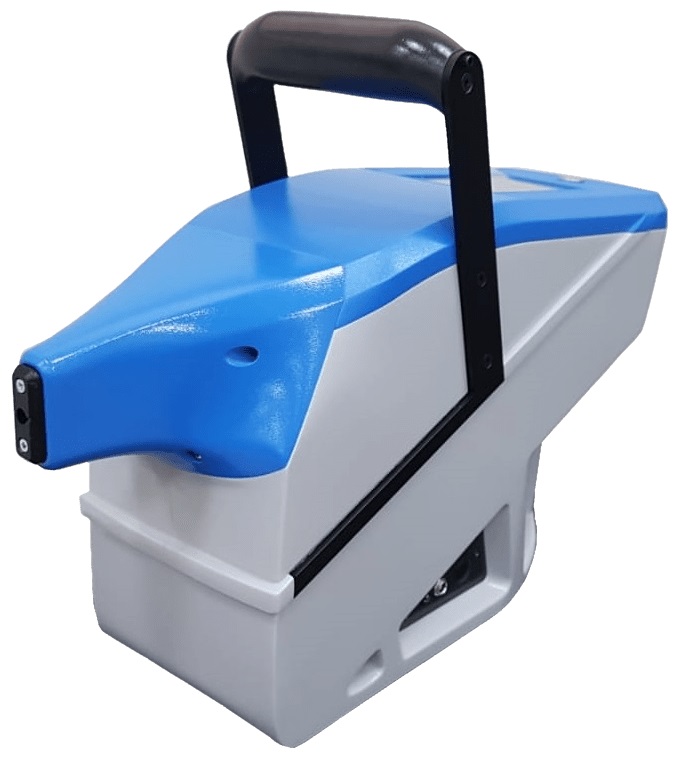

Портативный лазерный спектрометр (анализатор металлов) ЛИС-01

Спектрометр ЛИС-01 предназначен для измерения массовой доли химических элементов в металлах и сплавах. Он используется для определения состава металлов строительных конструкций, для входного/выходного контроля металлопродукции, для идентификации марок сталей, сортировки лома черных и цветных металлов и т. д.

ЛИС-01 также позволяет выполнять спектральный анализ в лабораторных условиях и может быть интегрирован в автоматизированные системы контроля технологических процессов. С его помощью определяется содержание следующих химических элементов: C, Pt, Si, Mn, Pb, Ag, Cr, Ni, Fe, Mg, Al, V, Cu, Cd, Zn, Sn, Mo, Ti, W, Nb, Au и пр.

ЛИС-01 внесен в Госреестр СИ (№ 69700-17).

Работа спектрометра ЛИС-01

Принцип работы прибора основан на следующем: импульсный лазерный луч фокусируется на поверхности образца, что приводит к лазерной абляции (удалению вещества с поверхности с последующим возникновением плазмы). Полученное электромагнитное излучение плазмы попадает на детектор и анализируется на предмет нахождения и интенсивности тех или иных спектральных линий. По спектру излучения происходит идентификация элементного состава образца. Источником возбуждения спектра является импульсный DPSS-лазер с длиной волны 1064 нм, имеющий фокус диаметром 100 мкм.

Основной режим работы прибора — одиночное измерение (один прожиг). Этот режим представляет собой экспресс-оценку массовой доли химических элементов в образце и определение марки сплава. Запускается одиночным нажатием кнопки на рукоятке спектрометра.

В режиме серии измерений совершается несколько прожигов образца, что позволяет получить более достоверный результат по сравнению с экспресс-оценкой. Запуск серии измерений осуществляется по длительному удержанию кнопки рукоятки прибора.

Преимущества спектрометра ЛИС-01

Без аргона

Главное преимущество ЛИС-01 заключается в возможности измерять концентрацию углерода в сталях без использования аргона, прямо на воздухе. При этом он обеспечивает разрешающую способность 0,01 нм во всем диапазоне измерений. Отсутствие необходимости в обдуве инертным газом позволило получить достаточно компактный переносной прибор и сократить расходы на покупку аргона.

Надежность конструкции

Конструкция ЛИС-01 проще и надежнее, чем, например, у рентгенофлуоресцентных спектрометров. В ней отсутствуют хрупкие и уязвимые детали. Передняя часть выполнена из металла, а потому не боится работы с острой металлической стружкой. Оптические элементы защищены прочным сапфировым стеклом.

Простота проведения контроля

ЛИС-01 подходит для использования в полевых условиях, непосредственно на объекте контроля. Он не требует предварительного отбора пробы, работает с образцами любой формы и нечувствителен к состоянию поверхности. Из-за небольшого объема испаряемого вещества для анализа требуются малые размеры образцов. Контроль с помощью спектрометра ЛИС-01 выполняется фактически в режиме реального времени. С помощью малогабаритного термопринтера, входящего в комплект поставки, результаты измерений можно распечатать на месте.

Марочники

Спектрометр ЛИС-01 поставляется со встроенными библиотеками марок сплавов (т. н. «марочник»):

— базовый (содержит марки сталей и сплавов по согласованию с заказчиком)

— полный (содержит марки сталей по ГОСТ, более 3000 марок)

— AISI / ASTM (American Iron and Steel Institute / American Society for Testing and Materials)

— DIN (Deutsches Institut für Normung)

— JIS (Japan Industrial Standards)

Приложение Lis Mobile

Производителями спектрометра было разработано бесплатное приложение для смартфонов Lis Mobile (совместимо с ОС Android), которое синхронизируется с прибором. В комплект поставки входит держатель для смартфона, который позволяет закрепить его на ручке прибора. Экран смартфона при этом превращается во второй рабочий экран, с которого можно наблюдать за измерением, развернув телефон в более удобное положение. Приложение также позволяет делать фото образца, добавлять к результатам описание, формировать отчеты и редактировать марочники.

Питание и прогрев спектрометра ЛИС-01

Питание прибора осуществляется двумя способами:

— от сети 220 В через адаптер питания с выходным напряжением 19,5 В

— от 4 аккумуляторов типоразмера 18650 (входят в комплект поставки)

При необходимости работы в условиях отрицательных температур можно выбрать режим «Низкие температуры». В открывшемся меню задается примерная температура на улице и примерное время работы — по этим параметрам прибор автоматически рассчитывает температуру прогрева. Кроме того, для эксплуатации при низких температурах в комплекте со спектрометром поставляется защитный чехол.

Наименование параметра Значение
Источник возбуждения спектра твердотельный лазер
Длина волны источника возбуждения, нм 1064
Спектральный диапазон, нм 177–350
Размер луча в точке измерения, мкм 50
Класс безопасности излучения по ГОСТ Р 50723-94 3b
Время технологической паузы для устранения конденсата на поверхности оптических элементов, ч, не менее 2
Время выхода на режим из состояния «выключено», с, не более 60
Время выхода на режим из состояния «ожидание», с, не более 3
Минимальное время измерения, с 1
Средство отображения результатов измерения ЖК-дисплей 5" дюймов
Интерфейс передачи данных Wi-Fi
Тип внутреннего источника питания 4 Li-Ion аккумуляторных батареи 18650
Тип внешнего источника питания источник напряжения постоянного тока
Параметры электрического питания:
от сетевого адаптера
от аккумулятора
200–240 В, 50 Гц
9–15 В
Максимальная потребляемая мощность, Вт 25
Материал корпуса пластик
Степень защиты от внешних воздействий (без защитного чехла / с защитным чехлом) IP40 / IP52
Габаритные размеры спектрометра (Д × Ш × В), см 43 × 13 × 23
Габаритные размеры транспортировочного кейса (Д × Ш × В), см 63 × 42 × 36
Масса спектрометра, кг 4
Масса спектрометра в транспортировочном кейсе, кг 13
Диапазон рабочих температур, °С −15...+40
Средняя наработка на отказ, ч, не менее 10 000
Наименование Количество
Спектрометр лазерный портативный ЛИС-01 1 шт.
Сетевой адаптер 1 шт.
Транспортировочный кейс 1 шт.
Аккумуляторные батареи 8 шт.
Контрольный образец 1 шт.
Запасное защитное стекло 1 шт.
Держатель для смартфона 1 шт.
Термопринтер 1 шт.
Защитный чехол 1 шт.
Плавкий предохранитель 1 шт.
Руководство по эксплуатации 1 экз.
