Измерительный шаблон сварщика WG4 HI-LO ЭЛИТЕСТ

Назначение

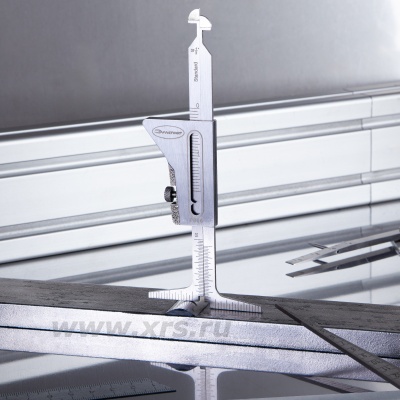

Измерительный шаблон сварщика WG4 HI-LO предназначен для визуально-измерительного контроля параметров стыкуемых деталей, параметров сварного шва, внешнего и внутритрубного смещения кромок.

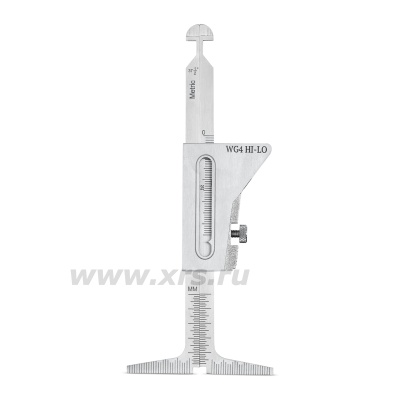

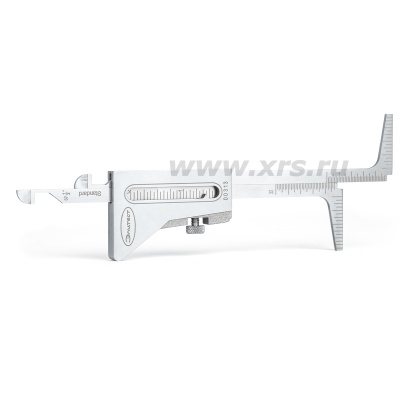

Общий вид WG4


         Лицевая сторона                  Оборотная сторона

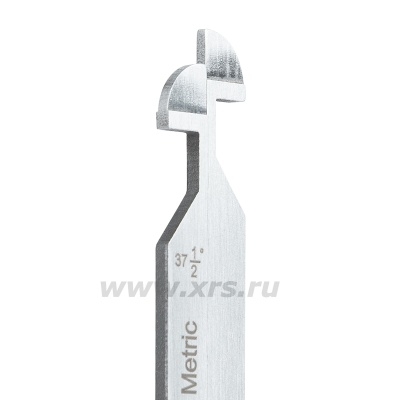

1 — рамка; 2, 3 — измерительные движки; 4 — контрольные зацепы; 5 — стопорное устройство движка (2) и (3); А, Б, В — метрические шкалы; Г, Д, Е — дюймовые шкалы; И, К — риски-индексы шкал (А) и (Г) соответственно; Л, М — контрольные указатели шкал (В) и (E) соответственно; Ж — контрольные углы

Контролируемые параметры

Параметр Измерение по шкале* Диапазон измерения Цена деления шкалы Погрешность измерения
Подготовка к сварке толщина деталей (s), мм Б
В
0–25,0
0–45,0
1,0
1,0
±0,15
±0,20
притупление кромки (c), мм
угол скоса кромки (β), град. Ж 37,5 ±1,00
угол разделки кромок (α), град. 75,0
зазор между деталями (b), мм 4 1,6; 2,2 ±0,10
внешнее смещение кромок до сварки, (h1), мм А 0–30,0 1,0 ±0,20
внтуритрубное смещение кромок (h2), мм
Стыковой шов выпуклость стыкового шва (g1) и его корня (g2), мм
Угловой шов катет углового шва (k), мм
Дефекты длина дефекта (l), мм Б 0–25,0 1,0 ±0,15


* Параметры, контролируемые шкалами (А), (Б) и (В), можно измерить в дюймах, используя шкалы (Г), (Д) и (Е).

Сверили технические характеристики
с паспортом и сайтом производителя. Всё верно!

Дата проверки: 22.04.2022
ТХ актуальны: апрель 2022

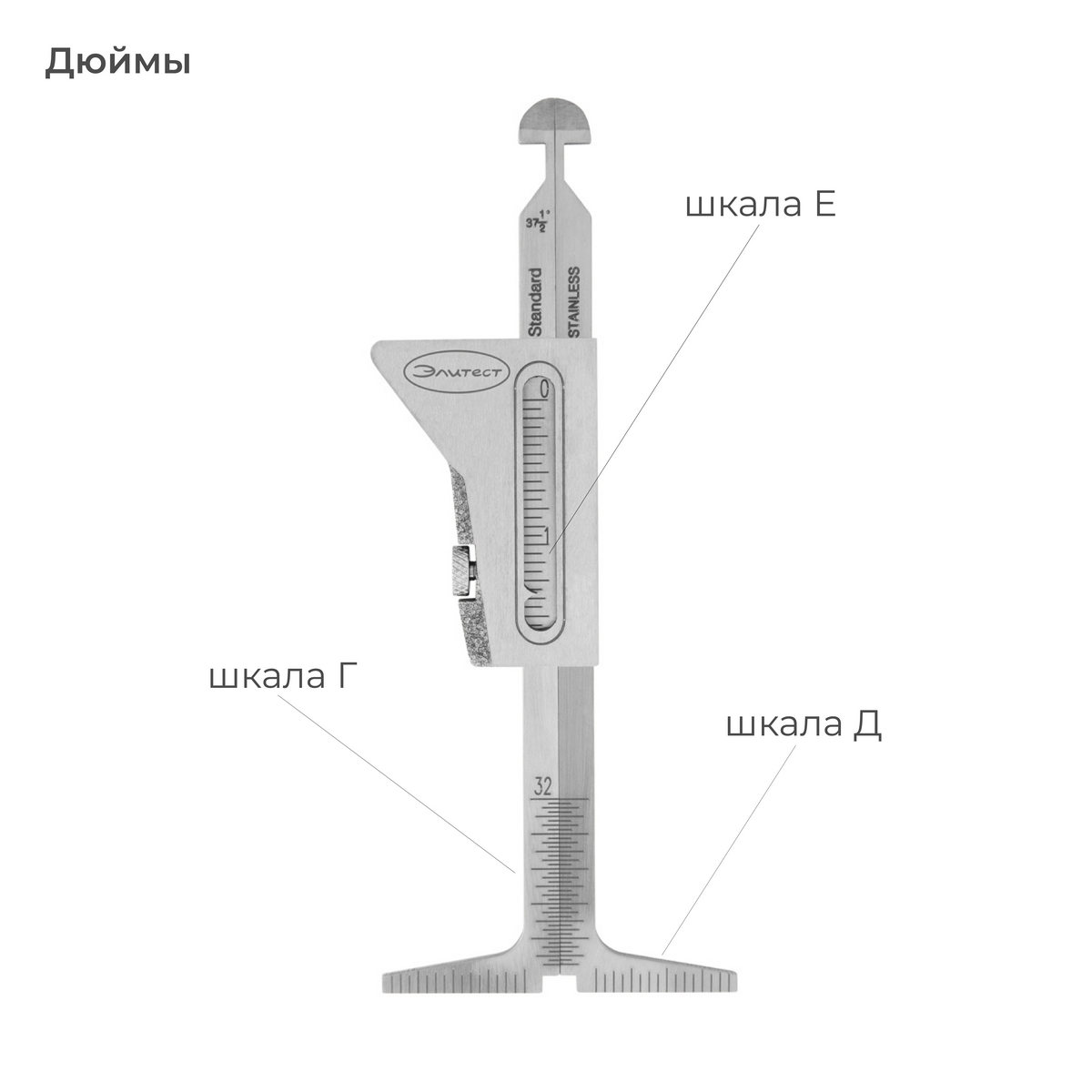

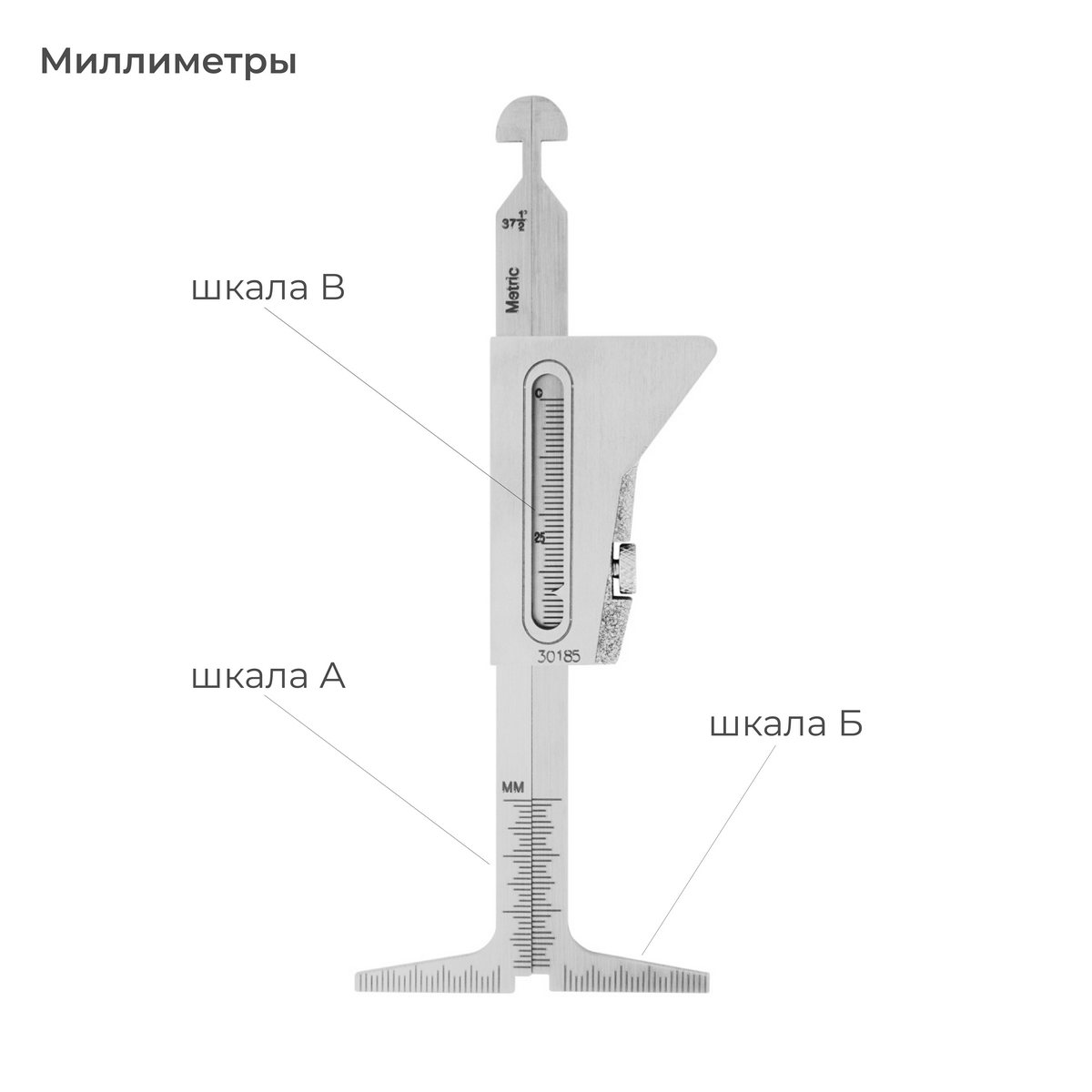

Шкала Ед. изм. Диапазон шкалы Цена деления шкалы Погрешность измерения
А мм    0–30,0 1,0 ±0,20
Б 0–25,0 1,0  ±0,15
В 0–45,0 1,0  ±0,20
Г дюйм  0–1¼ 1∕16 ±1∕32
Д 0–1,0 1∕32 ±1∕64
Е 0–1¾ 1∕16 ±1∕32
Ж град. 75,0 37,5 ±1,00

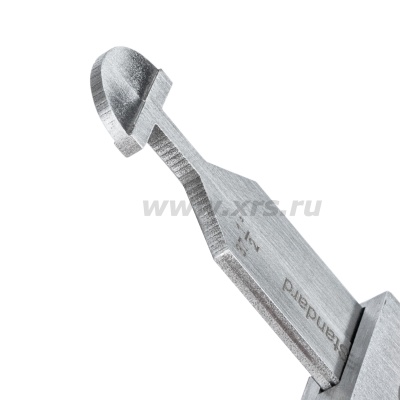

Толщина контрольных зацепов равна 1,6 и 2,2 мм; погрешность изготовления ±0,1 мм.

Масса: не более 110 г

Материал: нержавееющая сталь

Наименование Количество
Измерительный шаблон сварщика WG4 HI-LO ЭЛИТЕСТ 1 шт.
Пластиковый футляр 1 шт.
Паспорт 1 экз.
