(Альтернативные названия: Economy Single Purpose HI-LO Welding Gage, приспособление контроля качества сварки Q.C. WG «HI-LO Economy»)
Лицевая сторона Боковая сторона

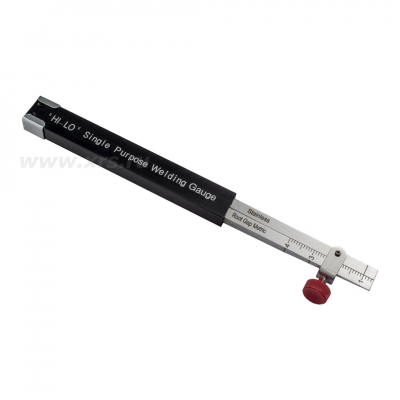

Общий вид WG4 Hi-Lo Economy
1 – корпус; 2, 3 – измерительные движки; 4 – контрольные зацепы; 5 – стопорное устройство движка (2) и (3); 6 – прижим; А, Б – измерительные шкалы; И – контрольная риска-индекс шкалы (А);

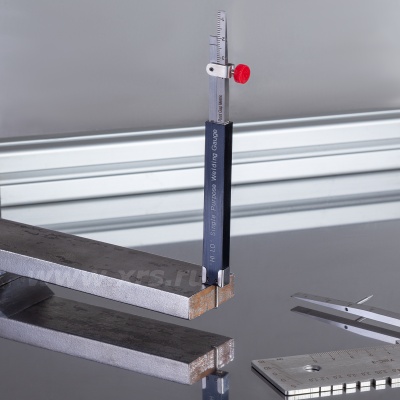

Назначение
Измерительный шаблон сварщика WG4 HI-LO Economy предназначен для визуально-измерительного контроля параметров стыкуемых деталей и зазоров между деталями. Данный шаблон отличается от WG4 HI-LO более узкими зацепами (4), позволяющими измерять внутритрубное смещение кромок на участках с минимальным зазором деталей, и наличием щупа со шкалой (Б), позволяющей измерять зазоры между деталями.
Технические характеристики
Справочные размеры, мм:
Вес, не более: 50 г
Материал: нержавеющая сталь
Шкала
Ед. изм.
Диапазон шкалы
Цена деления шкалы
Погрешность измерения
А
мм
7,0–40,0
1,0
±0,20
Б
1,0–4,0
Контролируемые параметры
Параметр
Измерение по шкале
Диапазон измерения
толщина деталей (s), мм
0–34,0
притупление кромки (c), мм

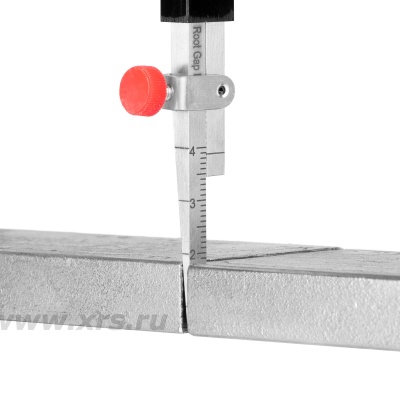

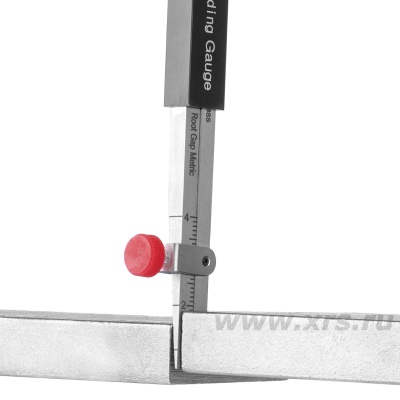

зазор между деталями (b), мм

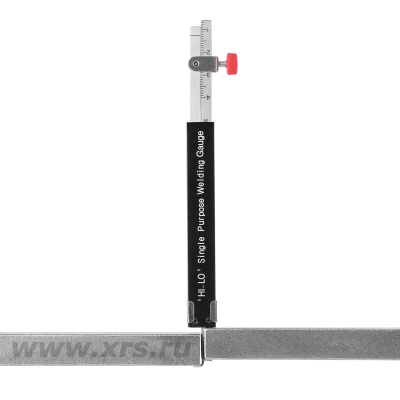

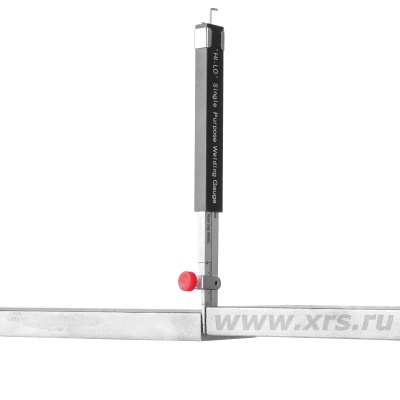

внутритрубное смещение кромок (h), мм
0–30,0
