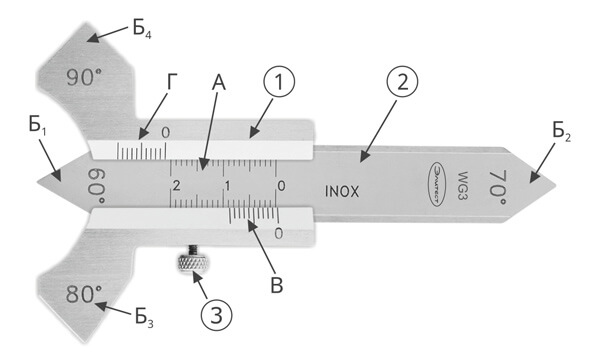

Общий вид WG3
1 – рамка; 2 – измерительный движок; 3 – стопорное устройство; А – измерительная шкала; Б1-4 – контрольные углы; В, Г – нониусы шкалы (А);

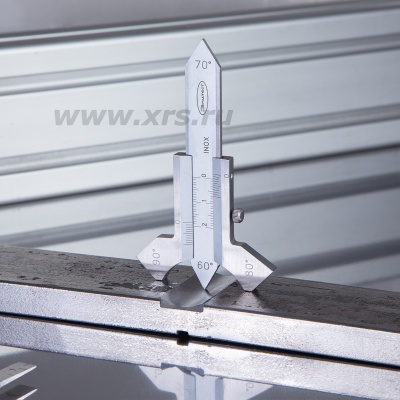

Назначение
Нониусный измеритель WG3 предназначен для визуально-измерительного контроля углов, параметров стыкуемых деталей и сварного шва.
Технические характеристики
Шкала
Ед. изм.
Диапазон шкалы
Цена деления шкалы
Погрешность измерения
А
мм
0–20,0
0,1
±0,10
Б1
град.
60
–
±2,5°
Б2
70
Б3
80
Б4
90

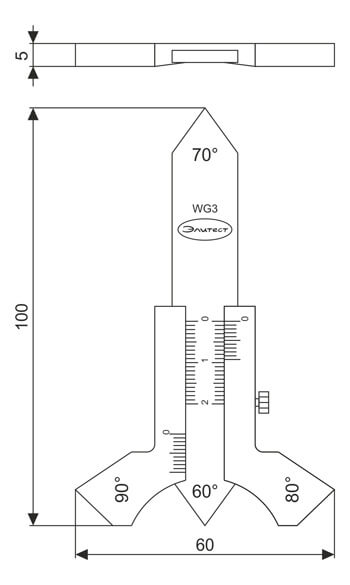

Справочные размеры, мм:
Вес, не более: 75 г
Материал: нержавеющая сталь

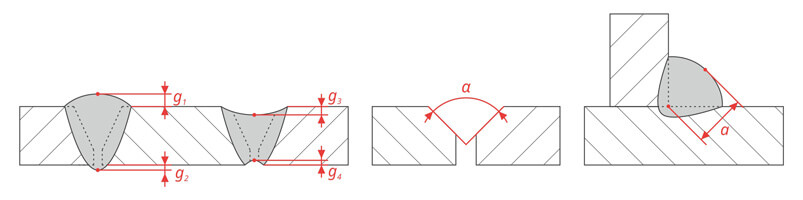

Контролируемые параметры
Параметр
Измерение по шкале
Диапазон измерения
Подготовка к сварке
угол разделки кромок (α), град.
Б1-4
60; 70;
80; 90
±2,5
Стыковой шов
выпуклость стыкового шва (g1)
и его корня (g2), мм
0–10,0
вогнутость стыкового шва (g3)
и его корня (g4), мм
0–1,8
1,8–9,0
1,0
Угловой шов
фактическая толщина углового шва (a), мм
0–12,0
12,0–20,0
