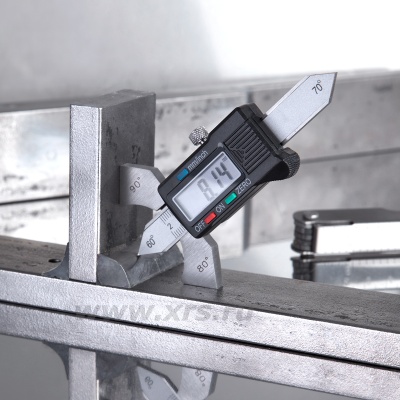

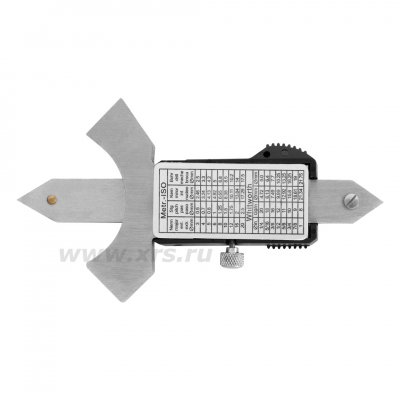

Цифровой измеритель WG3 ЭЛИТЕСТ
(Альтернативное название: шаблон Ушерова-Маршака цифровой)
Назначение
Цифровой измеритель WG3 предназначен для визуально-измерительного контроля углов, параметров стыкуемых деталей и сварного шва. От нониусного измерителя WG3 его отличает возможность более точного измерения за счет применения цифрового измерителя.

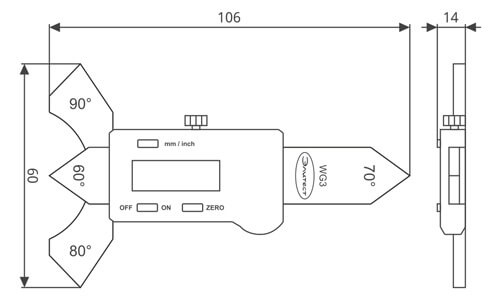

Общий вид WG3 ЭЛИТЕСТ
1 — рамка; 2 — измерительный движок; 3 — стопорное устройство; 4 — кнопка вкл./выкл.; 5 — кнопка установки нуля; 6 — кнопка мм/дюйм; 7 — батарейный отсек; А — измерительная шкала; Б₁₋₄ — контрольные углы
Контролируемые параметры
| Параметр |
Измерение по шкале |
Диапазон измерения |
Цена деления шкалы |
Погрешность измерения |
| угол разделки кромок (α), град. |
Б₁₋₄ |
60; 70; 80; 90 |
— |
±2,50 |
| выпуклость стыкового шва (g₁) и его корня (g₂), мм |
А |
0–10,0 |
0,01 |
±0,05 |
| вогнутость стыкового шва (g₃) и его корня (g₄), мм |
0–20,0 |
0,01 |
±0,05 |
| фактическая толщина углового шва (a), мм |
| Шкала |
Ед. изм. |
Диапазон шкалы |
Цена деления шкалы |
Погрешность измерения |
| А |
мм |
0–20,0 |
0,01 |
±0,05 |
| Б₁ |
град. |
60,0 |
— |
±2,50 |
| Б₂ |
70,0 |
— |
±2,50 |
| Б₃ |
80,0 |
— |
±2,50 |
| Б₄ |
90,0 |
— |
±2,50 |
Масса: не более 90 г
Материал: нержавеющая сталь, пластик
Тип элемента питания: LR44
| Наименование |
Количество |
| Измерительный шаблон сварщика WG3 цифровой ЭЛИТЕСТ |
1 шт. |
| Элемент питания, тип LR44 |
1 шт. |
| Пластиковый футляр |
1 шт. |
| Паспорт |
1 экз. |
