Портативный рентгеновский аппарат постоянного тока ЭРА 32П
Панорамный рентгеновский аппарат ЭРА 32П предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций. Может использоваться как в полевых, так и в лабораторных условиях.
Конструктивное исполнение
Моноблочный излучатель рентгеновского аппарата ЭРА 32П включает в себя высоковольтный генератор и металлокерамическую рентгеновскую трубку. Коммутация цифрового пульта управления и блока излучателя осуществляется с помощью низковольтного соединительного кабеля, штекерные соединения которого имеют ориентирующие элементы, исключающие возможность неправильного подключения.
Использование панорамной рентгеновской трубки позволяет просвечивать кольцевой сварной шов цилиндрических объектов контроля за одну экспозицию. При необходимости проведения съемки в режиме направленного просвечивания, на блок излучателя может быть установлена свинцовая хомут-диафрагма, апертура которой формирует направленный пучок излучения с заданным телесным углом. Для позиционирования блока излучателя относительно контролируемого объекта используются специализированные штативы и тележки. Излучатель рентгеновского аппарата ЭРА 32П используется так же в различных моделях рентгеновских кроулеров, предназначенных для контроля строящихся магистральных трубопроводов.
Рентгеновский аппарат ЭРА 32П имеет ударопрочный корпус, а по своим пыле- и влагозащитным свойствам соответствует степени защиты IP65, что обеспечивает надежность работы аппарата в неблагоприятных условиях окружающей среды. Аппарат может эксплуатироваться в широком температурном диапазоне от −20 до +50 °C.
Особенности
В рентгеновских аппаратах ЭРА 32П установлена металлокерамическая рентгеновская трубка MIR 200E/P с конусным анодом, панорамным выходом излучения и воздушным охлаждением. Особенностями данной трубки являются высокая энергоэффективность и стабильность работы, низкая чувствительность к ударам и вибрационным нагрузкам, а также малые габариты и масса.
Все аппараты серии ЭРА оснащены встроенным калькулятором времени экспозиции. Калькулятор на основе предварительно заданного значения напряжения, фокусного расстояния, просвечиваемого материала и его радиационной толщины, типа рентгеновской пленки и требуемой плотности рентгеновского снимка рассчитывает произведение мА × мин. По этому значению выставляются максимально допустимая для заданного напряжения сила тока и соответствующее время экспозиции.

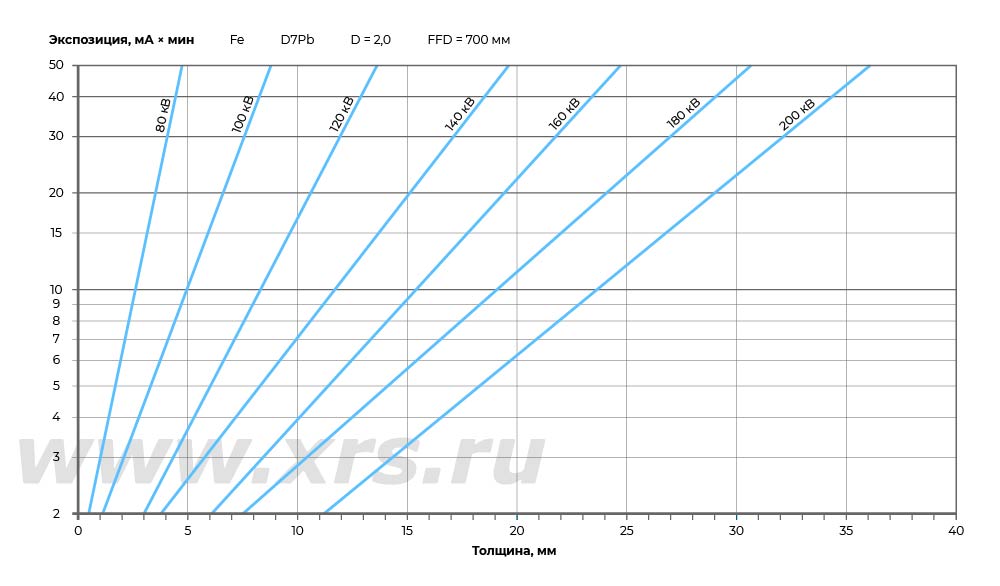

Ниже приведена номограмма экспозиций для рентгеновского аппарата ЭРА 32П при использовании высокочувствительной пленки AGFA D7 Pb.
Широкий диапазон напряжений на рентгеновской трубке позволяет работать с материалами различной плотности, структуры и толщины (полимерные композитные материалы, высокопрочные стали). Просвечивание может выполняться на рентгеновскую пленку, запоминающие пластины или цифровые детекторы.
Современная микропроцессорная платформа пульта управления позволяет использовать до 250 пользовательских программ и хранит в памяти параметры последних 256 экспозиций. Интерфейс RS232 позволяет управлять рентгеновским аппаратом с внешнего компьютера.
Рентгеновские аппараты ЭРА имеют высокие ресурс и производительность, подходят для эксплуатации в суровых климатических условиях. Прочная конструкция, надежность, низкое энергопотребление и возможность питания от переносного генератора — все это делает их незаменимыми для полевой работы.
