- объектов массой более 5 кг и с толщиной стенки более 10 мм;
- массивных изделий, изделий с крупнозернистой структурой, кованых и литых изделий;
- изделий с минимальной подготовкой поверхности.

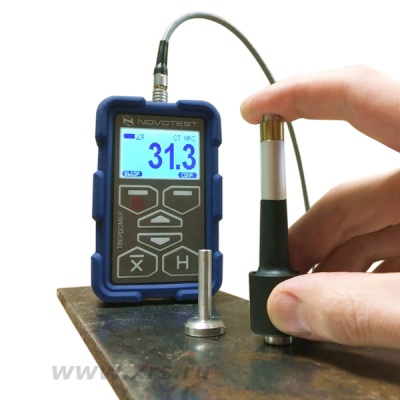

Твердомер выполнен в ударопрочном корпусе со специальным защитным силиконовым чехлом. Диапазон рабочих температур составляет от −20 до +40 °С. Прибор обладает интуитивно понятным меню и функцией автоматического распознавания типа подключенного датчика. NOVOTEST Т-Д2 — простой и надежный инструмент, подходящий для эксплуатации даже в неблагоприятных условиях окружающей среды.
Прибор внесен в Госреестр средств измерений РФ (№ 75567-19) и Республики Казахстан (№ KZ.02.03.00313-2020/75567-19).

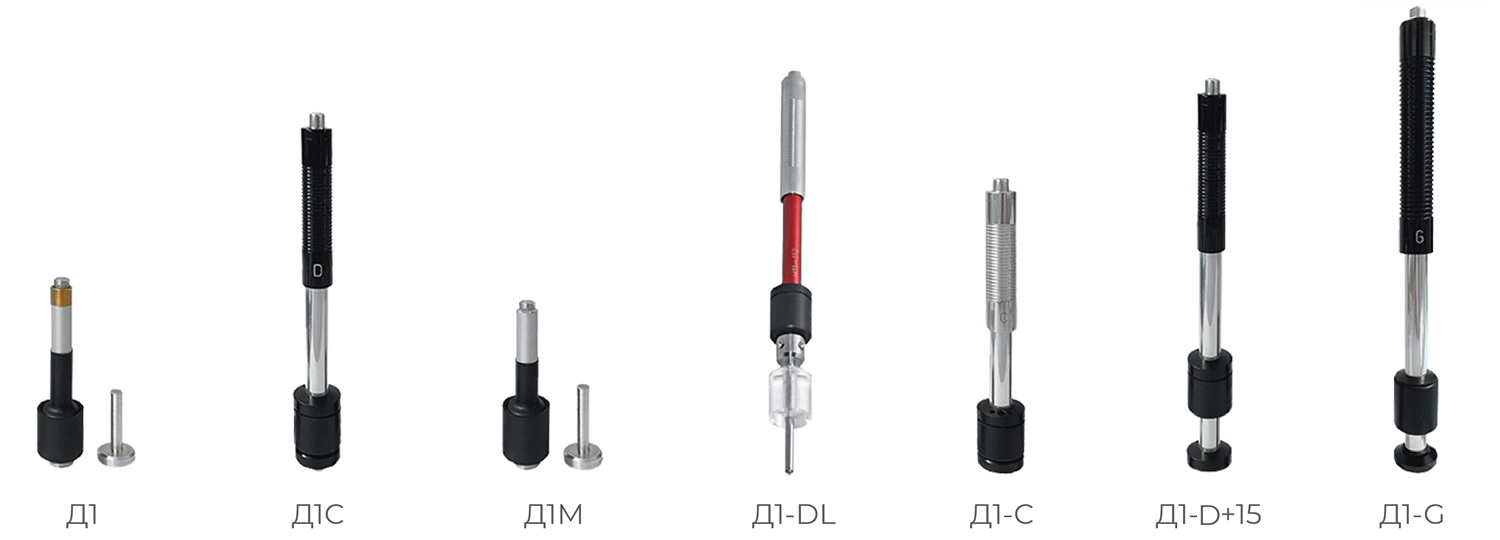

Ассортимент динамических датчиков
- Д1 — основной тип датчика для решения большинства задач, взводится толкателем (входит в стандартную комплектацию).
- Д1С — датчик для решения большинства задач с механизмом самовзвода.
- Д1М — миниатюрный датчик, предназначенный для работы в труднодоступных местах, например, в выемках или внутри изделий. Взводится толкателем.
- Д1-DL — самовзводный датчик с минимальным размером контактной площадки в виде трубки. Предназначен для измерений в узких местах (пазах, канавках и пр.).
- Д1-С — самовзводный датчик с уменьшенной энергией удара для изделий небольших габаритов и с повышенными требованиями к размеру оставляемого отпечатка и чистоте поверхности.
- Д1-D+15 — самовзводный датчик с контактной площадкой уменьшенного диаметра для измерения в труднодоступных местах.
- Д1-G — самовзводный габаритный датчик с увеличенной энергией удара для объектов с грубо обработанной поверхностью и повышенной шероховатостью.
Датчики прибора откалиброваны по шкалам Роквелла, Бринелля и Виккерса для алюминия, чугуна и нержавеющей стали. Также доступна высокоточная пользовательская калибровка по трем точкам для других материалов и шкал.
Подробные характеристики датчиков приведены во вкладке «Технические характеристики».
{second_description}Технические характеристики электронного блока твердомера NOVOTEST Т-Д2
Наименование параметра | Значение |
Питание | от двух аккумуляторных батарей NiMH или АА по 1,2 В |
Сила тока питания, мА, не более | 100 |
Время непрерывной работы, ч, не менее | 20 |
Диапазон рабочих температур, °С | −20...+40 |
Габаритные размеры, мм | 120 × 75 × 36 |
Масса блока с батарей, г, не более | 250 |
Диапазоны измерений и пределы основной допускаемой погрешности
Шкала твердости | Диапазон измерений | Погрешность |
Роквелл, HRC | 20–70 | ±2 |
Бриннель, HB | 90–330 | ±10 |
330–450 | ±15 | |
Виккерс, HV | 240–500 | ±15 |
500–940 | ±30 | |
Предел прочности σв (справочный) ГОСТ 22761-77, МРА | 370–1500 | нормируется при градуировке |
Технические характеристики динамических датчиков
Наименование параметра | Д1 | Д1С | Д1М | Д1-DL | Д1-С | Д1-D+15 | Д1-G |
Энергия удара, Н·мм | 11 | 11 | 11 | 11 | 3 | 11 | 90 |
Размеры контактной площадки (Ø) мм, не более | 13 | 20 | 13 | 5 | 20 | 15 | 30 |
Габаритные размеры датчика (Ø × В), мм, не более | 25 × 95 | 25 × 150 | 25 × 65 | 25 × 210 | 25 × 145 | 25 × 170 | 30 × 260 |
Масса датчика, г, не более | 130 | 75 | 60 | 100 | 75 | 80 | 250 |
Максимальная шероховатость измеряемой поверхности, Ra | 3,2 | 3,2 | 3,2 | 3,2 | 0,4 | 3,2 | 6,3 |
Радиус кривизны измеряемой поверхности, мм | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
Масса контролируемого изделия, кг, не менее | 5* | 5* | 5* | 5* | 1,5* | 5* | 15* |
Толщина контролируемого изделия, мм, не мене | 10* | 10* | 10* | 10* | 10* | 10* | 70* |
* И менее при соблюдении рекомендаций по проведению измерений твердости легких и тонких образцов
{second_description}Наименование | Количество |
Электронный блок твердомера NOVOTEST Т-Д2 | 1 шт. |
Датчик динамический Д1 | 1 шт. |
Аккумуляторные батареи | 2 шт. |
Зарядное устройство | 1 шт. |
Диск с ПО | 1 шт. |
Кабель для связи с ПК | 1 шт. |
Сумка с плечевым ремнем | 1 шт. |
Паспорт и РЭ | 1 экз. |
Упаковочная тара | 1 шт. |
Дополнительные датчики различного типа | опционально |
Дополнительные аккумуляторные батареи | опционально |
Дополнительное зарядное устройство | опционально |
Дополнительные меры твердости | опционально |
[button url="images/cataloque/id1037/rukovodstvo-po-ekspluatatsii.pdf" target="blank"]Руководство по эксплуатации твердомеров NOVOTEST Т-УД2 (комбинированный), Т-У2 (ультразвуковой), Т-Д2 (динамический)[/button]
