Многофункциональный портативный твердомер Константа КТ
Твердомер Константа КТ предназначен для измерения твердости и временного сопротивления (σ) изделий из сталей, чугунов, цветных металлов и их сплавов.
Внесен в Госреестр СИ РФ (№ 75948-19) и Госреестр СИ Республики Казахстан № KZ.02.03.00424-2020/75948-19.
Методы измерения твердости
Константа КТ — универсальный прибор, в котором реализовано 4 метода измерения твердости:
- Динамический метод Либа (по стандартам ISO 16859, ASTM E140 и ISO 18265);
- Ультразвуковой метод контактного импеданса (по стандартам ASTM A1038, DIN 50159, ASTM E140 и ISO 18265);
- Прямой статический метод измерения твердости (по стандартам DIN 50157 (стали), ASTM B724 (цветные металлы), ASTM E140 и ISO 18265);
- Метод определения твердости по Шору A и D (по стандартам ГОСТ Р ИСО 7619-1 и ГОСТ 24621).
Твердомер переводит полученные величины в значения твердости по шкалам Бринелля, Роквелла, Виккерса, Либа и Шора.
Преобразователи
Твердомер Константа КТ может комплектоваться 12 сменными преобразователями.
Динамические преобразователи по Либу
Ультразвуковые (UCI) преобразователи
Статические (SPR) преобразователи
Таблица с диапазонами измерений твердости.
Технические характеристики блока обработки информации
| Шкалы твердости |
HRA, HRB, HRC, HB, HV, HSD, HL, σв |
Основная погрешность измерений:
— по Роквеллу HRC
— по Бринеллю HB
— по Виккерсу HV
— по Шору HSD
— временного сопротивления σв (предел прочности), %, не более |
1,5
10
12
2
5 |
| Число замеров для вычисления среднего |
до 99 |
| Число ячеек памяти результатов измерений |
до 1000 (с возможностью разбивки на группы) |
| Питание |
Li-Ion аккумулятор 3,7 В |
| Время непрерывной работы, ч |
12 |
| Диапазон рабочих температур, °C |
−30...+40 |
| Габаритные размеры, мм |
125 × 55 × 20 |
| Масса, г |
120 |
Технические характеристики преобразователей
Динамические преобразователи
| |
D |
DC |
C |
DL |
G |
| Радиус индентора, мм |
1,5 |
1,5 |
1,5 |
1,5 |
2,5 |
| Минимальная толщина объекта контроля, мм |
10 |
10 |
5 |
10 |
70 |
| Максимальная допустимая шероховатость поверхности Ra, мкм |
3,2 |
3,2 |
1,6 |
3,2 |
12,5 |
| Габаритные размеры (⌀ × Д), мм |
23 × 139 |
23 × 86 |
23 × 139 |
23 × 255 |
32 × 248 |
Ультразвуковые преобразователи
| |

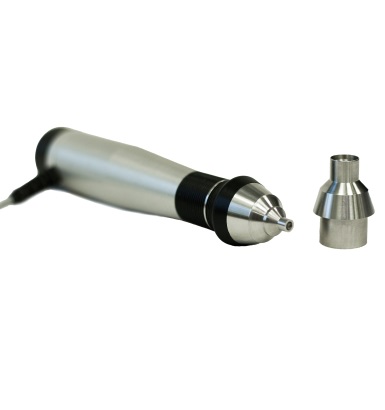

U-10N |

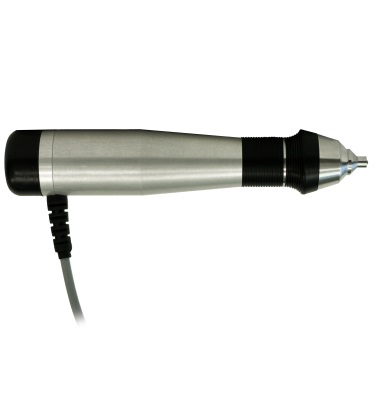

U-50N |
U-100N |
| Испытательная нагрузка, Н (кг) |
10 (1) |
50 (5) |
100 (10) |
| Минимальная толщина испытуемого образца*, мм |
2 |
| Минимальная масса испытуемого образца в зависимости от конфигурации объекта контроля*, кг |
0,3–1,0 |
| Диаметры отпечатков на изделиях**, мм |
0,058 |
0,130 |
0,180 |
| Глубина отпечатков на изделиях**, мм |
0,017 |
0,038 |
0,052 |
| Максимальная допустимая шероховатость поверхности Ra, мкм |
0,8 |
1,6 |
3,2 |
| Габаритные размеры (⌀ × Д), мм |
26 × 140 (36 × 140 с плоской насадкой) |
| Особенности |
оставляет существенно меньшую глубину и диаметр отпечатка в сравнении с U-50N |
наилучшее соотношение величины отпечатка и удобства работы с преобразователем |
меньшее влияние шероховатости и других параметров поверхности объекта контроля |
* Для притертых образцов.
** Для образцов твердостью 400 НВ.
Статические преобразователи
| |
SPR |

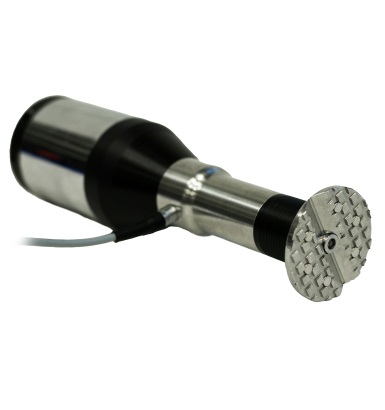

SPR-A |
| Погрешность измерения глубины внедрения, мкм, не более |
±0,3 (ASTM E18–03) |
Нагрузка
— предварительная, Н (кг)
— предварительная и основная, Н (кг) |
10 (1)
50 (5) |
| Угол заострения алмазного индентора, град. |
100 ± 0,5 |
— |
| Габаритные размеры (⌀ × Д), мм |
53 × 105 |
60 × 225 (с модулем) |
| Габаритные размеры модуля, (⌀ × Д), мм |
— |
60 × 130 |
| Масса, г |
340 |
1050 (с модулем) |
| Масса модуля, г |
— |
730 |
| Время проведения одного измерения, с |
— |
5–7 |
| Количество измерений на одном цикле заряда, не менее |
— |
100 |

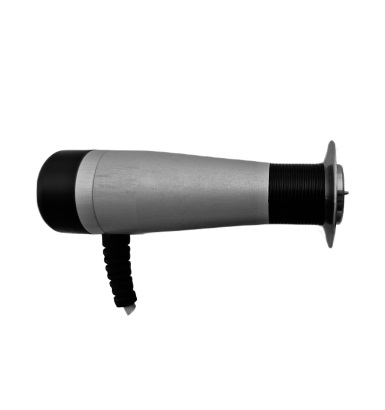

Преобразователи по Шору A и D
| |
Шор A |
Шор D |
| Погрешность измерения глубины внедрения, мм, не более |
±0,05 |
— |
| Предварительная нагрузка, Н (гс) |
0,55 (56,0) |
0 |
| Толщина образца, мм, не менее |
6 |
| Диаметр опорной площадки, мм |
18 |
Индентор из закаленной стали — усеченный конус:
— угол заострения, град.
— диаметр плоской части вершины, мм |
35 ± 0,25
0,79 ± 0,03 |
30 ± 1
R0,1 |
| Габаритные размеры (⌀ × Д), мм |
35 × 100 |
20 × 90 |
| Масса, г |
120 |
130 |
| Наименование |
Количество |
| Блок обработки информации |
1 шт. |
| Преобразователь |
тип и количество по заказу |
| Кабель USB — mini-USB |
1 шт. |
| Кейс |
1 шт. |
| Паспорт |
1 экз. |
| Руководство по эксплуатации |
1 экз. |
