Многофункциональный течеискатель, трассопоисковый прибор Успех АТГ-410.10

Трассотечеискатель "Успех АТГ-410.10" представляет собой комплект устройств, рассчитанный на трассопоиск и диагностику скрытых металлических и неметаллических коммуникаций. Трассировка и диагностика объекта происходит на глубине до 6 метров и протяжённостью не менее 3 километров от места подключения генератора (до 10 км в зависимости от структуры коммуникации). Контроль осуществляется как электромагнитным, так и акустическим методами. Сферы применения АТГ-410.10: жилищно-коммунальное хозяйство, водоснабжение, тепло- и электроэнергетика, телекоммуникации и другие отрасли.

Трассотечеискатель выполняет широкий спектр задач, связанных с контролем коммуникаций:

  • поиск и трассировка (определение положения и пути);
  • обнаружение таких дефектов, как течи, а также обрывы, короткие замыкания, повреждения изоляции;
  • определение глубины залегания;
  • выбор кабеля из пучка (при использовании индукционных клещей);

Информация, которую получает пользователь: это уровень сигнала, отображающийся на стрелочном индикаторе приёмника, и звук свища, позволяющий провести сравнительный анализ исследуемых участков. Также на приёмнике предусмотрен световой индикатор перегрузки входа и звуковое оповещение о разрядке аккумулятора.

  Акустический метод Электромагнитный метод
Прибор Трассопоиск Течепоиск Определение глубины залегания Пассивный трассопоиск (50 Гц/100 Гц) Активный трассопоиск (с генератором) Определение силы тока Выбор кабеля из пучка Обрывы/кор. замыкания Обнаружение разветвлений и пересечений
Атлет АГ-319Н + - + + + + + + +
Успех КБИ-309Н - - + + - + + + +
Успех АТГ-410.10 + + + + + - + + -
Успех АГ-+408-.10 - - + + + - + + -
Успех АТ-207 + + - - - - - - -
Успех КБИ-206 - - + + - - + + -
Успех АТП-204 + + + + - - + + -

Принципы работы

Комплект Успех АТГ-410.10 предполагает трассопоиск посредством как электромагнитного, так и акустического методов. Первый основан на анализе электромагнитного поля, создаваемого переменным током, протекающим по объекту. Наведённые в датчиках приёмника сигналы обрабатываются приёмником и отображаются на индикаторе, а также преобразуются в звуковые сигналы, которые затем поступают в наушники.

Звуковые колебания устройство принимает через акустический датчик. Шум свища, пройдя предварительное усиление и фильтрацию в датчике, попадает в приёмник, дополнительно отфильтровываются и усиливается, после чего поступает на стрелочный индикатор и в наушники.

Ключевые особенности

Два метода: акустический и электромагнитный

Успех АТГ-410.10 в равной степени подходит для трассопоиска как электромагнитным, так и акустическим методами. Возможность использования двух методов позволяет уменьшить погрешность при трассировке и обнаружении коммуникации, особенно в условиях сильных электромагнитных помех, когда, например, на одном участке проложено сразу несколько кабелей. Разнообразие режимов работы позволяет если не исключить, то минимизировать возможную ошибку (3 активные, 2 пассивные частоты, 3 режима работы с акустическими колебаниями).

Внешние модули и многозадачность

Потенциал набора "Успех АТГ-410.10" в полной мере раскрывается при использовании внешних модулей. Акустический датчик с помощью пьезоэлектрического преобразователя позволяет определять утечки. Пассивный трассопоиск позволяет выборочно определять силовые кабели или коммуникации с катодной (антикоррозийной) защитой, а активная трассировка при использовании внешних модулей даёт возможность не только определять путь и положение коммуникации, но и обнаруживать различные дефекты. Между тем, то же короткое замыкание можно определить как с помощью внешнего датчика, улавливающего разность потенциалов, так и с помощью акустического датчика при подключении генератора прожига или формирователя искрообразования. Кроме того, с помощью индукционной антенны или клещей можно трассировать коммуникацию без непосредственного контакта.

Разнообразие фильтров и частот

Успех АТГ-410.10 предполагает использование различных режимов работы, каждый из которых предназначен для решения своих, специфичных задач. Всего в устройстве предусмотрено 9 режимов, из которых 5 относятся к электромагнитному контролю, 3 — к акустическому методу, а один предназначен для проверки заряда элементов питания. Режимы "50 Гц" и "100 Гц" предназначены для пассивного трассопоиска силовых кабелей и коммуникаций, находящихся под катодной защитой, то есть без использования генератора. В качестве акустического дублёра может выступать режим Широкой Полосы ("ШП"), который в целом рассчитан как на поиск коммуникаций (обоими методами), так и обнаружение течей. Режимы "512 Гц", "1024 Гц" и "8928 Гц" предназначены для активного трассопоиска и диагностики объектов большой протяжённости, то есть при подключении генератора к указанной коммуникации. Режимы "Фильтр низких частот" (ФНЧ) и "Полосовой фильтр" (ПФ) рассчитаны на поиск течей в условиях значительных помех, а "Контроль питания" (КП) носит сугубо технический характер, поскольку создан исключительно для определения состояния аккумуляторов (подробнее о режимах работы в пунктах 2.2.2 и 2.3 руководства по эксплуатации).

Режимы генерации

Генератор у Успеха АТГ-410.10 может работать в трёх режимах: непрерывном, импульсном и трёхчастотном. Импульсный режим обеспечивает наиболее длительный период работы без подзарядки, однако он не допускает диагностику коммуникаций. Режим непрерывной генерации позволяет проводить диагностику коммуникаций, однако он наиболее энергозатратный, особенно при трассировке на больших расстояниях. В режиме трехчастотной импульсной генерации происходит попеременное излучение всех активных частот, при котором пользователь выбирает необходимую частоту, исходя из уровня сигнала на приёмнике (подробнее о режимах генерации в пункте 2.3.2 руководства по эксплуатации).

Прочее

  • Длительность непрерывной работы без подзарядки до 28 часов (зависит от выходной мощности и вида генерации сигнала). Время непрерывной работы устройства можно продлить, подключив внешний аккумулятор на 12 В.
  • Перед длительным хранением нужно зарядить аккумулятор, после чего необходимо его подзаряжать не реже раза в полгода, чтобы избежать необратимого разряда.
  • Использование низких частот даёт возможность отслеживать объект в условиях близко расположенных коммуникаций.
  • Спектр рабочих температур: от −30 до +45 °C.

Открыть руководство по эксплуатации Успех АТГ-410.10

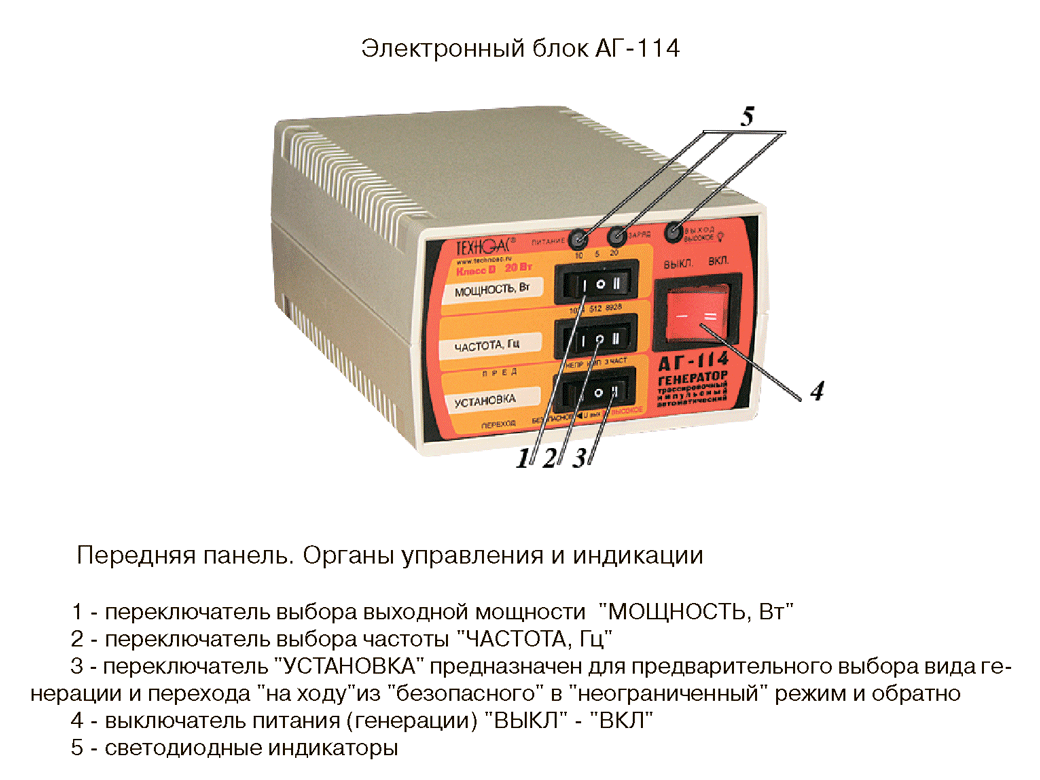

Генератор АГ-114
Частоты генерируемого сигнала
Частота 1 512 ±1
Частота 2 1024 ±1
Частота 3 8928 ±4
Режимы генерации
Режим 1 непрерывный
Режим 2 импульсые посылки
Режим 3 импульсный трёхчастотный
Длительность импульса, мс
Режим 2, 3 100
Частота следования импульсов, Гц
Режим 2 1
Режим 3 2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 ("5 Вт") 5 ±1,25
Мощность 2 ("10 Вт") 10 ±2,5
Мощность 3 ("20 Вт") 20 ±5
Допустимое сопротивление нагрузки, Ом Любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 ("5 Вт") 0,3 … 1000
Мощность 2 ("10 Вт") 0,3 … 500
Мощность 3 ("20 Вт") 0,3 … 250
Напряжение на выходе, В
Ограниченное по умолчанию 36
Максимальное 72
Согласование с нагрузкой автоматическое, 20-ступенчатое
Время согласование максимальное, с не более 12
Допустимое внешнее напряжение питания, В 11...15
Источники питания
Встроенный аккумулятор напряжение, В 12
Ёмкость, А*ч 2,2
Сетевой блок 15В / 4,4 А max
Время зарядки штатного аккумулятора, ч не более 3,5
Габариты, мм 190 × 140 × 80
Вес в чехле, не более, кг 2,5
Приёмник АП-010
Режим работы приёмника
Режим 1 "50 Гц" — режим трассоискателя
Режим 2 "100 Гц" — режим трассоискателя
Режим 3 "512 Гц" — режим трассоискателя
Режим 4 "1024 Гц" — режим трассоискателя
Режим 5 "8928 Гц" — режим трассоискателя
Режим 6 "ШП" (широкая полоса) — режим трассоискателя, режим течеискателя
Режим 7 "ФНЧ" (фильтр низких частот) — режим течеискателя
Режим 8 "ПФ" (полосовой фильтр) — режим течеискателя
Режим 9 "Контроль питания" — проверка состояния разряда элементов питания
Полоса пропускания, режимы с 1 по 5, не более, Гц 4
Полоса пропускания,
режим 6 (ШП), не более, Гц
От 140 до 2400 (режим течепоиска)
От 40 до 10 000 (режим трассопоиска)
Полоса пропускания
режим 7 (ФНЧ)
10 диапазонов фильтра низких частот 4-го порядка с плавающей частотой среза
Полоса пропускания
режим 8 (ПФ)
10 диапазонов полосового фильтра 4-го порядка с плавающей центральной частотой (Q = 1,2)
Точность установки
центральной частоты, Гц
- режим 1
- режим 2
- режим 3
- режим 4
- режим 5
50 ± 0,1
100 ± 0,2
512 ± 1
1024 ± 2
8928 ± 2
Мощность, подводимая к головным
телефонам, не менее, мВ
100
Индикация принимаемого сигнала звуковая на головные телефоны
визуальная на стрелочный индикатор
Напряжение питания, В 9+1-2,5
Индикация разряда батареи звуковая на встроенный излучатель,
визуальная на стрелочный индикатор
Тип батареи 6 х 1,5 тип С
Габаритные размеры приёмника, мм 250х90х147
Вес приёмника, кг 1,5
Датчик акустический АД-220
Чувствительность, V/g 5
Габаритные размеры прибора, мм, не более 105×110
Масса, кг, не более 1,5
Электромагнитный датчик ЭМД-227М
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 512; 1024; 8928
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)
Индуктивная антенна ИЭМ-301.2
Максимальная мощность, подводимая к «рамке», Вт, не более 10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом 36
Тип корпуса пластмассовый, герметичный
Состав комплекта Успех АТГ-410.10:
  • Генератор "АГ-114"
  • Приёмник "АП-010М"
  • Датчик акустический "АД-220"
  • Электромагнитный датчик "ЭМД-227М"
  • Антенна рамочная "ИЭМ-301.2"
  • Головные телефоны АП010М.02.010
  • Источник питания АГ 114.02.020
  • Кабель АГ 120.02.020
  • Кабель АГ 120.02.030
  • Штырь заземления АГ 110.02.030
  • Контакт магнитный АГ 120.02.090
  • Батарейка типоразмер R14 (6 шт.)
  • Сумка для генератора, ЭМД, антенны, батарейного отсека, приёмника и комплекта
Дополнительное оборудование:
  • Датчик контроля качества изоляции "ДКИ-100"
  • Датчик-определитель дефектов коммуникаций "ДОДК-100"
  • Клещи индукционные "КИ-110"
  • Площадка для установки АД в снег или мягкий грунт
  • Чехол для ДКИ
