Производитель: Техно-Ас

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Многофункциональный трассопоисковый комплект Успех АГ-408.10

Трассоискатель "Успех АГ-408.10" представляет собой набор устройств, рассчитанный на трассопоиск и диагностику скрытых металлических коммуникаций. Трассировка и диагностика объекта происходит на глубине до 6 метров и на протяжении до 3 и более километров от места подключения генератора (до 10 км в зависимости от структуры коммуникации). Контроль осуществляется электромагнитным методом. Сферы применения АГ-408.10: геодезия, строительство, жилищно-коммунальное хозяйство, тепло- и электроэнергетика, телекоммуникации и другие отрасли.

Трассоискатель выполняет широкий спектр задач, связанных с контролем коммуникаций:

поиск и трассировка (определение положения и пути);
обнаружение таких дефектов, как обрывы, короткие замыкания, повреждения изоляции;
определение глубины залегания;
выбор кабеля из пучка (при использовании индукционных клещей);

Информация, которую получает пользователь: это отображающийся на стрелочном индикаторе приёмника уровень сигнала, а также его звуковое представление, позволяющее провести сравнительный анализ исследуемых участков. Также на приёмнике предусмотрен световой индикатор перегрузки входа и звуковое оповещение о разрядке аккумулятора.

Сравнение поисковых комплектов серий "Успех" и "Атлет" для трассопоиска, течепоиска, поиска дефектов
(нажмите, чтобы развернуть таблицу)

Принцип работы

Комплект Успех АГ-408.10 предполагает трассопоиск посредством электромагнитного метода. Он основан на анализе электромагнитного поля, создаваемого переменным током, протекающим по объекту. Наведённые в датчиках приёмника сигналы обрабатываются приёмником, отображаются на индикаторе, а также преобразуются в звуковые сигналы, которые затем поступают в наушники.

Ключевые особенности

Внешние модули

Возможности набора "Успех АГ-408.10" в полной мере раскрываются при использовании внешних модулей. Пассивный трассопоиск позволяет выборочно определять силовые кабели или коммуникации с катодной (антикоррозийной) защитой, а активная трассировка при использовании внешних модулей даёт возможность не только определять путь и положение коммуникации, но и обнаруживать различные дефекты. Кроме того, с помощью индукционной антенны или клещей можно трассировать коммуникацию без непосредственного контакта.

Разнообразие фильтров и частот

Успех АГ-408.10 предполагает использование различных режимов работы, каждый из которых предназначен для решения своих, специфичных задач. Всего в устройстве предусмотрено 7 режимов, из которых 6 относятся к электромагнитному контролю, а один предназначен для проверки заряда элементов питания. Режимы "50 Гц" и "100 Гц" предназначены для пассивного трассопоиска силовых кабелей и коммуникаций, находящихся под катодной защитой, то есть без использования генератора. Режимы "512 Гц", "1024 Гц" и "8928 Гц" предназначены для активного трассопоиска и диагностики объектов большой протяжённости, то есть при подключении генератора к указанной коммуникации. Режим "Широкой Полосы" (ШП) позволяет улавливать сигналы в максимально большом диапазоне, а "Контроль питания" (КП) носит сугубо технический характер, поскольку создан исключительно для определения состояния аккумуляторов (подробнее о режимах работы в пунктах 2.2.2 и 2.3 руководства по эксплуатации).

Режимы генерации

Генератор у Успеха АГ-408.10 может работать в трёх режимах: непрерывном, импульсном и трёхчастотном. Импульсный режим обеспечивает наиболее длительный период работы без подзарядки, однако он не допускает диагностику коммуникаций. Режим непрерывной генерации позволяет проводить диагностику коммуникаций, однако он наиболее энергозатратный, особенно при трассировке на больших расстояниях. В режиме трехчастотной импульсной генерации происходит попеременное излучение всех активных частот, при котором пользователь выбирает необходимую частоту, исходя из уровня сигнала на приёмнике (подробнее о режимах генерации в пункте 2.3.2 руководства по эксплуатации).

Прочее

Длительность непрерывной работы без подзарядки до 36 часов (зависит от выходной мощности и вида генерации сигнала). Время непрерывной работы устройства можно продлить, используя внешний аккумулятор на 12 В.
Перед длительным хранением нужно зарядить аккумулятор, после чего необходимо его подзаряжать не реже раза в полгода, чтобы избежать необратимого разряда.
Использование низких частот даёт возможность отслеживать объект в условиях близко расположенных коммуникаций.
Спектр рабочих температур: от −30 до +45 °C.

Открыть руководство по эксплуатации Успех АГ-408.10

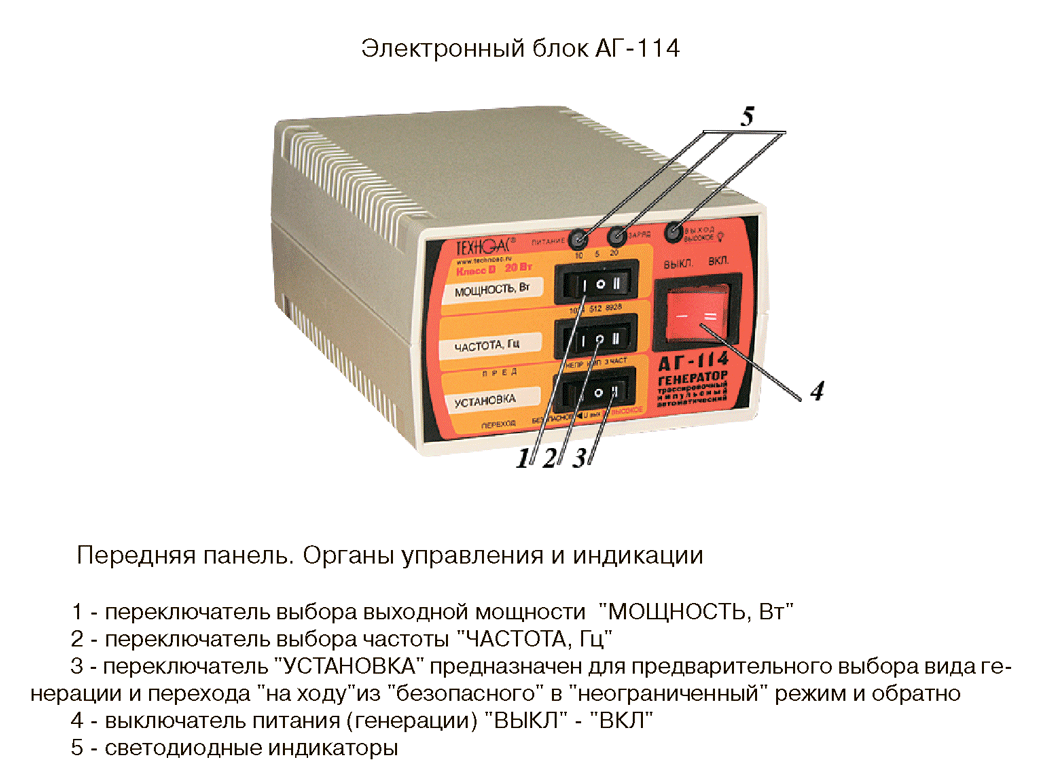

Генератор АГ-114
Частоты генерируемого сигнала
Частота 1	512 ±1
Частота 2	1024 ±1
Частота 3	8928 ±4
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсые посылки
Режим 3	импульсный трёхчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 ("5 Вт")	5 ±1,25
Мощность 2 ("10 Вт")	10 ±2,5
Мощность 3 ("20 Вт")	20 ±5
Допустимое сопротивление нагрузки, Ом	Любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 ("5 Вт")	0,3–1000
Мощность 2 ("10 Вт")	0,3–500
Мощность 3 ("20 Вт")	0,3–250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автоматическое, 20-ступенчатое
Время согласование максимальное, с	не более 12
Допустимое внешнее напряжение питания, В	11–15
Источники питания
Встроенный аккумулятор напряжение, В	12
Ёмкость, А·ч	2,2
Сетевой блок	15В / 4,4 А max
Время зарядки штатного аккумулятора, ч	не более 3,5
Габариты, мм	190 × 140 × 80
Вес в чехле, не более, кг	2,5

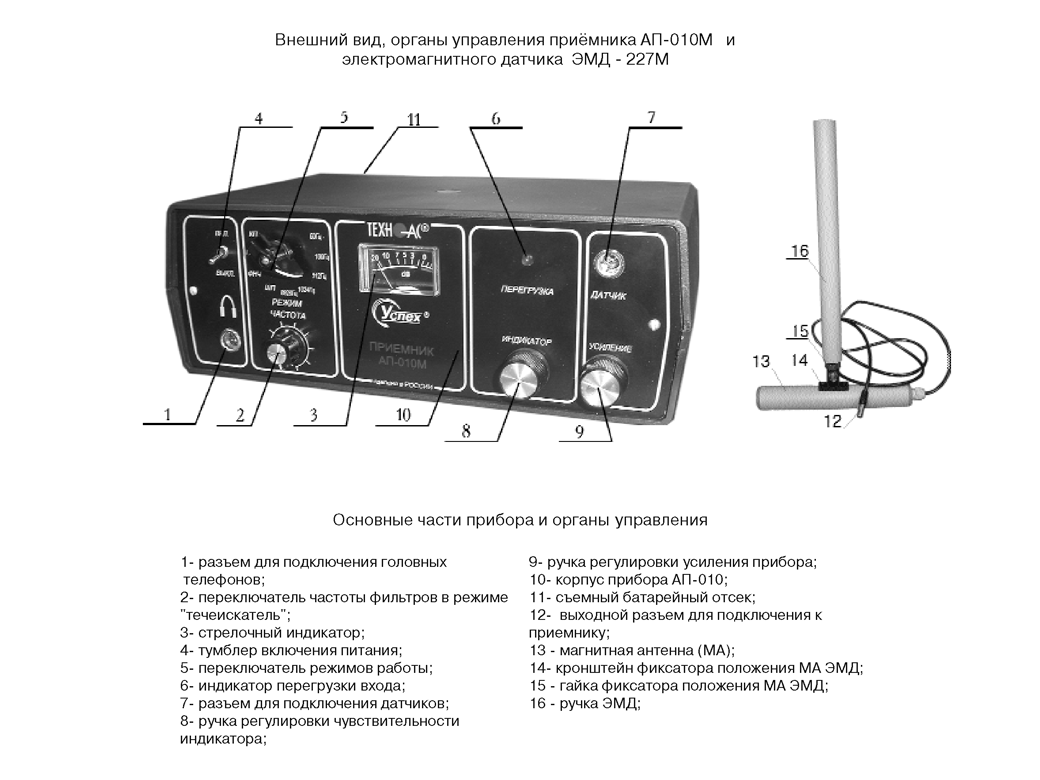

Приёмник АП-010
Режим работы приёмника
Режим 1	"50 Гц" — режим трассоискателя
Режим 2	"100 Гц" — режим трассоискателя
Режим 3	"512 Гц" — режим трассоискателя
Режим 4	"1024 Гц" — режим трассоискателя
Режим 5	"8928 Гц" — режим трассоискателя
Режим 6	"ШП" (широкая полоса) — режим трассоискателя, режим течеискателя
Режим 7	"ФНЧ" (фильтр низких частот) — режим течеискателя
Режим 8	"ПФ" (полосовой фильтр) — режим течеискателя
Режим 9	"Контроль питания" — проверка состояния разряда элементов питания
Полоса пропускания, режимы с 1 по 5, не более, Гц	4
Полоса пропускания, режим 6 (ШП), не более, Гц	От 140 до 2400 (режим течепоиска) От 40 до 10 000 (режим трассопоиска)
Полоса пропускания режим 7 (ФНЧ)	10 диапазонов фильтра низких частот 4-го порядка с плавающей частотой среза
Полоса пропускания режим 8 (ПФ)	10 диапазонов полосового фильтра 4-го порядка с плавающей центральной частотой (Q = 1,2)
Точность установки центральной частоты, Гц - режим 1 - режим 2 - режим 3 - режим 4 - режим 5	50 ± 0,1 100 ± 0,2 512 ± 1 1024 ± 2 8928 ± 2
Мощность, подводимая к головным телефонам, не менее, мВ	100
Индикация принимаемого сигнала	звуковая на головные телефоны визуальная на стрелочный индикатор
Напряжение питания, В	9+1-2,5
Индикация разряда батареи	звуковая на встроенный излучатель, визуальная на стрелочный индикатор
Тип батареи	6 × 1,5 тип С
Габаритные размеры приёмника, мм	250 × 90 × 147
Вес приёмника, кг	1,5

Электромагнитный датчик ЭМД-227М
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	512; 1024; 8928
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

Индуктивная антенна ИЭМ-301.2
Максимальная мощность, подводимая к «рамке», Вт, не более	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Состав комплекта Успех АТГ-410.10:

Генератор "АГ-114"
Приёмник "АП-010М"
Электромагнитный датчик "ЭМД-227М"
Антенна рамочная "ИЭМ-301.2"
Головные телефоны АП010М.02.010
Источник питания ИП114.02.020
Кабель АГ 120.02.020
Кабель АГ 120.02.030
Штырь заземления АГ 110.02.030
Сумка для генератора, ЭМД, антенны, батарейного отсека, приёмника и комплекта
Руководство по эксплуатации

Дополнительное оборудование:

Датчик контроля качества изоляции "ДКИ-100"
Датчик-определитель дефектов коммуникаций "ДОДК-100"
Клещи индукционные "КИ-110"
Чехол для ДКИ

Рекомендуемые

Трассоискатель Успех АГ-308.10Н Остаток актуален на По запросу Техно-Ас string(0) "" ✓ Перейти в корзину	Трассотечеискатель Успех АТГ-525.60Н Остаток актуален на По запросу Техно-Ас string(0) "" ✓ Перейти в корзину	Трассоискатель Успех АГ-308.60Н Остаток актуален на По запросу Техно-Ас string(0) "" ✓ Перейти в корзину
Трассоискатель Успех АГ-528.60Н Остаток актуален на По запросу Техно-Ас string(0) "" ✓ Перейти в корзину	Кабелетрассоискатель Атлет ТЭК-120ГАЗ-4Н Остаток актуален на По запросу Техно-Ас string(0) "" ✓ Перейти в корзину	Успех КБИ-309К кабелеискатель Остаток актуален на По запросу Техно-Ас string(0) "" ✓ Перейти в корзину

array(0) {
}

array(0) {
}

bool(false)

	Акустический метод		Электромагнитный метод
Прибор	Трассопоиск	Течепоиск	Определение глубины залегания	Пассивный трассопоиск (50Гц/100Гц)	Активный трассопоиск (с генератором)	Определение силы тока	Выбор кабеля из пучка	Обрывы/кор. замыкания	Обнаружение разветвлений и пересечений
Атлет АГ-319Н	+	-	+	+	+	+	+	+	+
Успех КБИ-309Н	-	-	+	+	-	+	+	+	+
Успех АТГ-410.10	+	+	+	+	+	-	+	+	-
Успех АГ-408.10	-	-	+	+	+	-	+	+	-
Успех АТ-207	+	+	-	-	-	-	-	-	-
Успех КБИ-206	-	-	+	+	-	-	+	+	-
Успех АТП-204	+	+	+	+	-	-	+	+	-
