Кабелеискатель Успех КБИ-309К с GPS/ГЛОНАСС модулем

Кабелеискатель Успех КБИ-309К предназначен для поиска и определения глубины залегания подземных коммуникаций (электрических кабелей, металлических и неметаллических трубопроводов).

Основные функции

  • Обследование участка местности с целью поиска и трассировки подземных коммуникаций.
  • Определение глубины залегания коммуникаций (до 10 м).
  • Определение мест пересечений и мест разветвления коммуникаций.
  • Запись GPS/ГЛОНАСС координат точек и составление карт найденных коммуникаций.
  • Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора (опция).
  • Выбор кабеля из пучка с помощью индукционных клещей (КИ) и накладной рамки (НР) (опция).
  • Поиск дефектов с помощью датчика контроля качества изоляции (ДКИ) и датчика-определителя дефектов коммуникации (ДОДК) (опция).

Описание прибора

Кабелеискатель Успех КБИ-309К представляет собой комплект из приемника, кабеля связи с ПК, диска с ПО и чехла. Основная часть комплекта — приемник АП-019.3. Приемник представляет собой выполненный в литом корпусе моноблок с большим экраном, на который выводится графическое изображение трассы, глубина залегания и величина тока в сети.

Условно приемник АП-019.3 можно разбить на три части: лицевая панель с органами управления и отображения информации, батарейный отсек и нижняя часть корпуса с антенным блоком. Питание осуществляется от 4 элементов типа «С» или внешнего аккумулятора (Power Bank). При включении приемник автоматически переходит в режим «Трасса» — это основной режим для трассировки исследуемой коммуникации, измерения глубины и величины тока в ней.

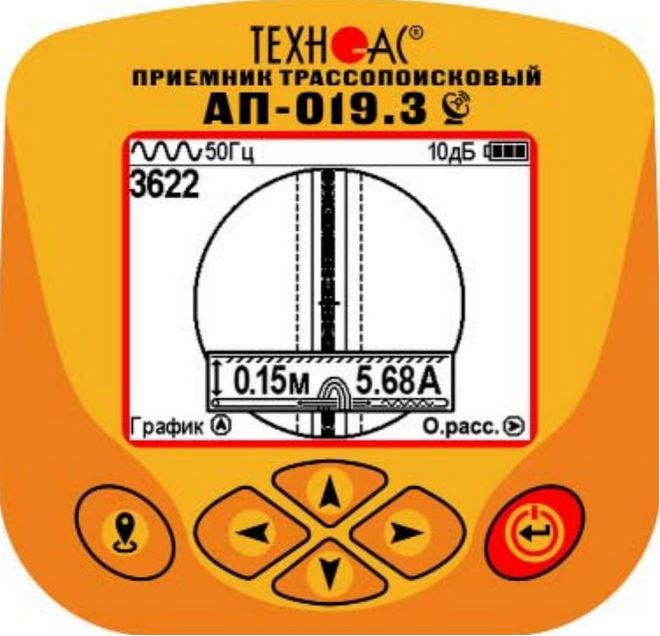

Внешний вид лицевой панели приемника АП-019.3

Принцип работы приемника основан на анализе электромагнитного поля, создаваемого переменным током, протекающим по коммуникации. Приемник работает на сетевых частотах 50 (60) Гц, 100 (120) Гц, а с использованием трассировочных генераторов — на частотах 512, 1024, 8192 и 32 768 Гц. Режим «Поиск дефектов» включается и отключается автоматически при подключении и отключении внешних датчиков ДКИ и ДОДК. В этом режиме прибор обнаруживает «утечки» тока в грунт в месте дефекта.

Сохранение координат точек трассы

Кабелеискатель Успех КБИ-309К отличает наличие GPS/ГЛОНАСС модуля, который позволяет определять координаты обследуемых точек и сохранять их вместе с текущими параметрами: дата, время, глубина залегания, ток в коммуникации и текущая частота.

Сохранение точки происходит во всех режимах при нажатии на кнопку GPS. В память прибора могут быть записаны до 2300 точек. Сохраненные данные затем передаются на ПК для дальнейшей обработки и привязки коммуникации к карте местности.

Наименование параметра Значение
Приемник АП-019.3
Квазирезонансные частоты фильтров, Гц 50 (60), 100 (120), 512, 1024, 8192, 32 768
Диапазон частот «Широкая полоса», кГц 0,04–8
Частота фильтра в режиме «Зонд», Гц 512
Диапазон частот «Радио», кГц 8–40
Динамический диапазон входных сигналов, дБ 120
Количество встроенных датчиков 4
Максимальная чувствительность (режим «График» f0 = 33 кГц, некогерентные помехи +10 дБ в диапазоне 31–35 кГц) 5 мкА на расстоянии 1 м
Объем памяти модуля GPS 2300 точек
Подключаемые внешние датчики КИ-110 (105), НР-117, ДОДК-117, ДКИ-117
Управление чувствительностью Автоматическое — для 2D-отображения «Трасса»
Полуавтоматическое / ручное (по выбору) — для режимов «График», «График+», «MIN&MAX» и «Зонд»
Автоматическое / ручное (по выбору) — для режима «2 частоты»
Определение глубины залегания трассы, м 0–9,99 (автоматически в режиме «Трасса», по нажатию кнопки в режиме «Зонд»)
Точность определения глубины залегания, % ±5
Измерение тока принимаемого сигнала, А 0,01–9,99 (автоматически в режиме «Трасса»)
Точность определения оси коммуникации, в % от глубины залегания ±5
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов при совместной работе с трассировочными генераторами производства «Техно-Ас» («Импульсный режим»)
Визуальная индикация LCD-дисплей, 320 × 240 пикселей, LED-подсветка
Индицируемые параметры 2D-визуализация положения трассы относительно прибораглубина залегания трассыток сигналаграфик уровня сигналасила сигналапараметры настройки и управления
Звуковая индикация встроенный излучатель: синтезированный звук ЧМ и звуковая индикация нажатия кнопок
Источник питания 4–7 В: 4 элемента типа С или внешний аккумулятор (Power Bank, опция)
Время непрерывной работы от одного комплекта щелочных батарей, ч, не менее 20
Автоматическое отключение питания при бездействии для экономии заряда после 30 минут
Диапазон температур эксплуатации, °С −20...+60
Диапазон температур хранения, °С −30...+60
Степень защиты корпуса IP54
Габаритные размеры, мм 330 × 140 × 700
Масса, кг 2,45
Наименование Количество
Трассопоисковый приемник АП-019.3 1 шт.
Батарейки типа «С» 4 шт.
Кабель USB 2.0 AM — Mini-USB (1 м) 1 шт.
CD-диск с программным обеспечением 1 шт.
Сумка для приемника (чехол 53212) 1 шт.
Руководство по эксплуатации 3 экз.
Паспорт 1 экз.
Генератор трассировочный (АГ-114.1, АГ-105, АГ-144.1 или АГ-120Т) опционально
Датчик контроля качества изоляции (ДКИ-117, ДКИ-127 или ДКИ-137) опционально
Датчик-определитель дефектов коммуникаций ДОДК-117 опционально
Накладная рамка НР-117 опционально
Малогабаритный электромагнитный датчик МЭД-127 опционально
Комплекты автономного генератора МАГ-05.Х.ХХ опционально
Комплект внешнего аккумулятора для приемника АП-019.3 опционально
Комплект аккумуляторов и зарядное устройство для приемника АП-019 опционально
