- поиск и трассировка (определение положения и пути);
- обнаружение мест разветвлений и пересечений;
- определение глубины залегания;
- обнаружение таких дефектов, как обрывы, короткие замыкания, повреждения изоляции;
- определение силы тока, проходящей через объект;
- выбор кабеля из пучка (при использовании индукционных клещей или накладной рамки);
- сохранение координат и параметров обследуемых точек.
Часть данных кабелеискатель выводит в численном выражении: уровень залегания, сила тока, частота фильтра и уровень усиления. На экране отображается положение искомого объекта, а в случае его удалённости — направление, в котором он располагается, и степень удалённости.
| Акустический метод | Электромагнитный метод | ||||||||
| Прибор | Трассопоиск | Течепоиск | Определение глубины залегания | Пассивный трассопоиск (50 Гц/100 Гц) | Активный трассопоиск (с генератором) | Определение силы тока | Выбор кабеля из пучка | Обрывы/кор. замыкания | Обнаружение разветвлений и пересечений |
| Атлет АГ-319Н | + | - | + | + | + | + | + | + | + |
| Успех КБИ-309Н | - | - | + | + | - | + | + | + | + |
| Успех АТГ-410.10 | + | + | + | + | + | - | + | + | - |
| Успех АГ-+408-.10 | - | - | + | + | + | - | + | + | - |
| Успех АТ-207 | + | + | - | - | - | - | - | - | - |
| Успех КБИ-206 | - | - | + | + | - | - | + | + | - |
| Успех АТП-204 | + | + | + | + | - | - | + | + | - |
Принцип работы Атлет AГ-319Н

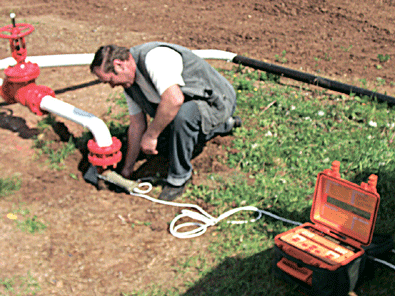

Принцип кабелетрассоискателя основан на анализе электромагнитного поля, создаваемого переменным током, протекающим по объекту. Наведённые в датчиках приёмника сигналы обрабатываются процессором и отображаются на экране в виде линии расположения объекта, линейной шкалы и графика изменения уровня сигнала, а также ряда числовых параметров.
В режиме «Удар» генератор выполняет роль электронного ключа, периодически подключающего электромагнит ударного механизма к источнику питания. Сердечник электромагнита производит удары по объекту для создания распространяющихся звуковых колебаний, которые потом обрабатываются приёмником.
Ключевые особенности
Генератор
Мощный генератор позволяет трассировать объект протяжённостью до 10 километров и может использовать как электромагнитный, так и акустический метод контроля, что делает возможным работу с неметаллическими объектами. Работой устройства управляет программа, автоматически регулирующая выходную мощность. Также в генератор встроен мультиметр, отображающий ток, мощность в нагрузке, напряжение и сопротивление (подробнее — в руководстве по эксплуатации в пункте 12 и приложениях 1, 3). Что примечательно, выходные параметры генератора позволяют исследовать как низкоомные, так и высокоомные объекты значительные в своей протяжённости. Сам генератор позволяет осуществлять трассировку не только с помощью резонансной антенны, но и без неё, например, при использовании индуктивных клещей или ударного механизма. Помимо этого, он может работать и в дождливую погоду, поскольку просмотр параметров возможен при закрытой крышке.
Акустический метод (режим «Удар»)
Акустический метод исключает помехи, характерные для электромагнитного метода, и может быть полезен в областях, где электромагнитная локализация затруднена различными шумами. Кроме того, именно этот метод подходит для трассопоиска неметаллических труб. Дальность трассопоиска зависит от внешних факторов: состав грунта, глубина залегания объекта, его заполненность и материал, из которого объект изготовлен. В большинстве случаев дальность трассировки превышает 150 метров для неметаллических объектов и свыше 300 метров — для металлических.
Подключение внешних модулей (датчиков)
Кабелеискатель «Атлет AГ-319Н» предполагает одновременное использование как встроенных, так и внешних датчиков. Внешние модули позволяют не только облегчить и ускорить выполнение базовых задач, но и расширить текущий функционал. Так, выбор кабеля из пучка, контроль качества изоляции или определение типа коммуникации осуществляется при использовании соответствующих модулей.
Мультизадачность и многофункциональность
Даже при использовании только внутренних датчиков устройство выводит разнообразный набор данных. При подключении же внешних модулей, как уже было сказано выше, можно решать новые задачи: дополнительные датчики позволяют оценить целостность изоляции как силовых кабелей, так и трубопроводов (в том числе неметаллических), а также выбрать нужный кабель из пучка. Причём выполнение новых задач возможно параллельно с базовыми, то есть можно сразу и трассировать коммуникацию, и, например, проверять изоляцию. Кроме того, при подключении дополнительного генератора можно отслеживать объекты протяжённостью до 10 километров.
Профильные режимы работы
Всего в устройстве «Атлет АГ-319Н» заложено шесть режимов работы, из них два основные — общего назначения, а четыре других — специального назначения. В частности, режимами общего пользования являются «Трасса» и «График». Первый режим позволяет определить местоположение искомого объекта, его глубину залегания и силу тока. В режиме «График» в нижней половине экрана отображается смещающийся график изменения уровня сигнала во времени по методу «максимума»: максимальный уровень сигнала наблюдается при нахождении приемника в наибольшей близости к объекту, а при удалении приёмника от объекта сигнал ослабевает (подробнее в пункте 2.2 руководства по эксплуатации). Оставшиеся четыре режима рассчитаны на решение более специфичных задач. Так, режим «График+» предназначен для работы с силовыми кабелями, подключёнными к промышленной сети (то есть коммуникациями с переменным током частотой 50/60 Герц); режим «Min&Max» показывает изменения уровня сигнала по методу минимума и максимума (детальнее в пункте 2.4 руководства по эксплуатации); режим «2 частоты» предназначен для диагностики кабелей и изоляции трубопроводов, а режим «Зонд» — для работы с неметаллическими коммуникациями акустическим методом.
Энергосберегающий режим
Генератор поддерживает использование как непрерывных, так и импульсных (энергосберегающих) сигналов. Отличие непрерывного сигнала от импульсного заключается в том, что он позволяет устройству во время трассировки объекта проводить диагностику, однако затраты энергии в этом случае выше.
Прочее
- Корпус приёмника выполнен из прочного пластика и обеспечивает защиту уровня IP54.
- Приёмник снабжён настраиваемым LCD дисплеем (320 × 240 пикс.), LED подсветка.
- Широкий спектр рабочих температур (от −20 до +60 °C).
- Приёмник может работать при частичном погружении в воду.
- Допустимо подключение внешнего модуля питания (аккумулятора).
- Длительность непрерывной работы без подзарядки не менее двадцати часов.
Открыть руководство по эксплуатации Атлет АГ-319Н
{second_description}| Приемник "АП-019.1" | |
| Параметр | Значение |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальная чувствительность | 5 мкА на расстоянии 1 метр (Режим «График» f0= 33 кГц; некогерентные помехи +10дБ в диапазоне от 31...до 35 кГц ) |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью | - Автоматическое - для 2D отображения «Трасса». - Полуавтоматическое или ручное (по выбору) - для «Графиков». - Автоматическое или ручное (по выбору) - для режима «2 частоты». |
| Определение глубины залегания трассы | 0....9,99 м Автоматически в режиме «Трасса» |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | 0,001....9,99 А Автоматически в режиме «Трасса» |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320 × 240 пикселей, LED подсветка |
| Индицируемые параметры | - параметры настройки и управления - 2D визуализация положения трассы относительно прибора - графики уровня сигнала с датчиков - глубина залегания трассы - ток сигнала |
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В - 4 элемента тип «С» - внешний аккумулятор (Power Bank - опция) |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60 °C |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330 × 140 × 700 мм |
| Масса | не более 2,4 кг |
| Генератор АГ-120Т | |
| Частоты синусоидального сигнала, Гц | |
| частоты f1, f2, f3 («постоянные») | 200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
| частота f4 («временная») | 200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации | |
| режим 1 | непрерывный «НП» |
| режим 2 -длительность импульса, мс - частота следования импульсов, Гц |
кратковременные посылки «ПР» (прерывистый) 100 1 |
| режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот |
двухчастотный «2F» (одновременная генерация) 1024 8192 4:1 |
| режим 4 амплитуда импульса частота следования импульсов (ударов), уд/мин - низкая - средняя - высокая длительность импульса |
генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 20 40 80 минимально достаточная для производства удара механиз- мом УМ-112, задается автоматически |
| Выходные параметры синусоидальной генерации | |
| Выходной ток, А | |
| максимальный в ручном режиме: - непрерывная и двухчастотная генерация - кратковременные посылки |
10 15 |
| задаваемый для автосогласования | четыре значения (I1, I2, I3, I4) устанавливаются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память |
| Максимальное выходное напряжение, В | |
| - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока |
220 (170 при «2F») 330 (260 при «2F») 140 (110 при «2F») |
| Максимальная выходная мощность, Вт | |
| - при автономном питании или от внешнего аккумулятора 24В |
120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом / 180 импульсы на 0,8…200 Ом |
| - с добавлением внешнего аккумулятора 12В | 180 непрерывно на 1,8…450 Ом и «2F» на 1,8…300 Ом / 270 импульсы на 1,2…300 Ом |
| - от сетевого блока (СБП) | 70 на 0,7…200 Ом_непрерывно / импульсы или на 0,7…130 Ом при «2F» |
| ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,4кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB. |
|
| Допустимое сопротивление нагрузки | любое (0…∞) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках. |
| Диапазон сопротивлений согласованной нагрузки, не уже, Ом | |
| для минимального задаваемого тока (0,1А) - при автономном питании - с добавлением внешнего аккумулятора 12В |
4…2200 (4…1700 при «2F») 4…3300 (4…2600 при «2F») |
| для максимального непрерывного тока (10А) - при автономном питании - с добавлением внешнего аккумулятора 12В |
0…1,2 0…1,8 |
| для максимального тока в импульсе (15А) - при автономном питании - с добавлением внешнего аккумулятора 12В |
0…0,8 0…1,2 |
| Согласование с нагрузкой | - автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное (кнопками "⇑" или "⇓") |
| Источники питания | |
| Встроенный аккумуляторный комплект |
два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/24Ач или 24В/12Ач |
| Ресурс питания при 0 °C в зависимости от мощности не менее, ч | |
| - непрерывная и двухчастотная генерация генерация | 1,2 (при 120Вт автономно/180Вт с доп. акк. 12В) 3 (при 60Вт автономно/90Вт с доп. акк. 12В) |
| - импульсные посылки одной частоты | 8 (при 180Вт автономно/270Вт с доп. акк. 12В) 20 (при 90Вт автономно/130Вт с доп. акк. 12В) |
| - генерация ударных импульсов с максимальной частотой 80 уд/мин |
20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно) |
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15В, выходной ток 15А max |
| Допустимые внешние аккумуляторы | 11...14В / 22…28В ≥24Ач |
| Функциональные особенности | |
| Автоматические функции | - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический "интеллектуальный" выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при "длительном" простое (1 мин) |
| Автоматические выключения генерации (зарядки) | - при разряде аккумуляторов ниже допустимой нормы - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе |
| Типы подключаемых нагрузок при генерации «SIN» | - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка) |
| Автоматическое повторное согласование в режиме «SIN» | при отклонениях установленного тока нагрузки более ±2dB |
| Конструктивные параметры | |
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
| Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона | - все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротив- ление нагрузки», «мощность в нагрузке» |
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. |
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | Класс А |
| Допустимый диапазон температур окружающей среды при эксплуатации | −30…+45 °C |
| Степень защиты корпуса | IP65 |
| Габаритные размеры электронного блока (кейса), не более, мм | 305 × 270 × 194 |
| Вес электронного блока, не более, кг | 12 |
| Индуктивная антенна "ИЭМ-301.3" | |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Состав комплекта Атлет АГ-319Н
- Приемник "АП-019.1".
- Генератор "АГ-120Т".
- Индукционная антенна "ИЭМ-301.3".
- Источник питания ESP-240-13,5.
- Кабель АГ120.02.010.
- Кабель АГ120.02.020.
- Кабель АГ120.02.030.
- Контакт магнитный АГ120.02.090
- Штырь заземления АГ110.02.030
- Батарейка алкалиновая R14 (4 шт.)
- Сумка для антенны, генератора, приёмника и комплекта.
- Руководство по эксплуатации.
Дополнительное оборудование
- Датчик контроля качества изоляции "ДКИ-117".
- Датчик-определитель дефектов коммуникаций "ДОДК-117".
- Клещи индукционные "КИ-110".
- Накладная рамка "НР-117".
- Чехол для ДКИ.
