Кабелетрассоискатель Атлет ТЭК-120ГАЗ-4Н

Цена:
по запросу
NULL
Остаток актуален на
09:20:01      28.09.2022
Производитель: Техно-Ас
В наличии
Бренд:

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Кабелетрассоикатель с возможностью контроля качества изоляции Атлет ТЭК-120ГАЗ-4Н

Кабелетрассоискатель Атлет ТЭК-120ГАЗ-4Н предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Наличие акустического датчика и ударного механизма позволяет проводить трассировку металлических и неэлектропроводящих трубопроводов, поиск утечек из трубопроводов и поиск мест повреждения кабеля. Датчики контроля изоляции (ДКИ-117) и датчик-определитель дефектов коммуникаций ДОДК-117 предназначены для определения мест повреждения изоляции защитных покрытий газопроводов, систем катодной защиты трубопроводов. Генератор мощностью 120 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

Назначение

  • Трассировка кабеля и определение глубины залегания.
  • Поиск места повреждения силового кабеля.
  • Поиск металлических трубопроводов и определение глубины залегания.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Трассировка и контроль изоляции защитных покрытий газопровода.

Особенности генератора

  • Возможность выбора мощности генератора в зависимости от решаемых задач (от 120 до 270 Вт).
  • Мультичастотный (200 ÷ 10000 Гц), многофункциональный прибор может комплектоваться любым поисковым приемником.
  • Прибор не имеет равных по качественному показателю соотношение: мощность — ресурс — габариты — вес.
  • При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
  • Ограничение выходного напряжения на безопасном для человека уровне (24 В).
  • Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, механизма ударного УМ-112.

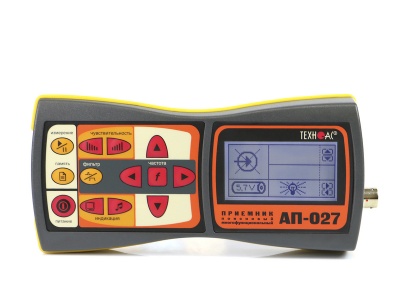

Приемники поисковые многофункциональные АП-027 используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т. д.).

АП-027 ­— это многофункциональный прибор, который позволяет:

  • Осуществлять поиск утечек жидкостей из трубопроводов.
  • Осуществлять 2 вида трассопоиска (электромагнитный и акустический).
  • Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами (контактным и бесконтактным).
  • Наличие функции выбора кабеля из пучка.

Возможности

  • Высокая чувствительность. Коэффициент усиления тракта ­ до 100 дБ.
  • Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
  • Регулируемый уровень подсветки.
  • Класс защиты от внешних воздействий IP54.

Функциональные возможности приемника АП­-027 в различных режимах работы

Режим течепоиска.

Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон ­ 0,1 ÷ 2 кГц. Выбор полосы пропускания внутри частотного диапазона — по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала). Трансляция звукового сигнала на головные телефоны.

Режим «электромагнитный трассопоиск».

Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД). Фильтры 50 ÷ 60, 100 ÷ 120, 512, 1024, 8928, 33000 Гц или «широкая полоса». Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).

Режим «акустический трассопоиск».

Поиск трассы коммуникации из любого (в том числе и неэлектропроводящего) материала при помощи акустического датчика (АД).

Режим поиска дефектов изоляции электропроводящих коммуникаций.

Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).

Режим выбора кабеля из пучка.

Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).

Применяемые датчики:

  • акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов);
  • электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»;
  • контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов);
  • бесконтактный датчик — определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов);
  • «клещи» индукционные (КИ) для выбора кабеля из пучка.

Визуальная индикация:

  • Двухсегментная шкала уровня сигнала с цифрой 0 ÷ 100% (суммарное и «полезное» значение).
  • График (движущаяся диаграмма) изменения уровня полезного сигнала во времени в диапазоне 0 ÷ 100%.
  • Двухсегментная индикация частотного спектра суммарного и «полезного» сигналов при течепоиске. Отображается суммарное (мгновенное) и «отфильтрованное» (полезное) значение уровня сигнала отдельно по каждой частотной составляющей спектра. Совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации.
  • «История» измерений («память» на 30 значений уровня сигнала).
Сверили технические характеристики
с сайтом производителя. Всё верно!

Дата проверки: 11.02.2022
ТХ актуальны: февраль 2022

Генератор АГ-120Т

Частоты f1 / f2 / f3 («постоянные») 200–9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f4 («временная») 200–9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания
Режимы генерации режим 1 непрерывный «НП»
режим 2 кратковременные посылки «ПР»
длительность импульса, мс 100
частота следования импульсов, Гц 1
режим 3 двухчастотный «2F» (одновременная генерация)
первая частота, Гц 1024
вторая частота, Гц 8192
соотношение амплитуд первой и второй частот 4:1
режим 4 генерация ударных импульсов «УР» (ударный режим)
амплитуда импульса равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара (С1, С2 или С3 на поле «ТОК»)
Частота следования импульсов (ударов), уд./мин. низкая 30
средняя 60
высокая 120
длительность импульса минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходной ток непрерывная и двухчастотная генерация, А 10
кратковременные посылки, А 15
задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1–9,9 А могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В при автономном питании 220 (180 при «2F»)
с добавлением внешнего аккумулятора 12 В 330 (260 при «2F»)
при питании от сетевого блока, 110 (90 при «2F»)
Максимальная выходная мощность, Вт при автономном питании или от внешнего аккумулятора 21 В 130 непрерывно на 1,3–300 Ом и «2F» на 1,3–200 Ом / 200 импульсы на 0,8–200 Ом
с добавлением внешнего аккумулятора 12 В 200 непрерывно на 2,0–150 Ом и «2F» на 2,0–300 Ом / 300 импульсы на 1,3–300 Ом
от сетевого блока (СБП) 100 на 1,0–120 Ом непрерывно / импульсы или на 1,3–80 Ом при «2F»
Допустимое сопротивление нагрузки любое (0…∞)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
Согласование с нагрузкой — автоматическое, обеспечивающее достижение заданного тока в нагрузке
— ручное (кнопками «Вверх» или «Вниз»")
Источники питания
Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12 В / 12 А·ч (технология AGM) с автоматической перекоммутацией:12 В / 21 А·ч или 21 В / 12 А·ч
Ресурс питания при 0 °С в зависимости от мощности не менее, ч
непрерывная и двухчастотная генерация 1,3 (при 130 Вт автономно  /200 Вт с доп. акк. 12 В)
3,3 (при 65 Вт автономно /100 Вт с доп. акк. 12 В)
импульсные посылки одной частоты 9 (при 200 Вт автономно / 300 Вт с доп. акк. 12 В)
20 (при 100 Вт автономно / 150 Вт с доп. акк. 12 В)
генерация ударных импульсов с максимальной частотой 80 уд/мин 20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы 11–14 В / 22–28 В ≥21 А·ч
Функциональные особенности
Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона) - все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 класс А
Допустимый диапазон температур окружающей среды при эксплуатации, °С −30...+45
Степень защиты корпуса IP54
Габаритные размеры электронного блока (кейса), мм, не более 305 × 270 × 191
Масса электронного блока, кг, не более 14



Приемник АП-027

Параметр Датчики ЭМД/ДКИ/ДОДК/КИ Датчик AD
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров, Гц Центральная частота квазирезонансного фильтра 50–60, 100–450 через 50 Гц, 120–540 через 60 Гц, 512, 1024, 8192, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон), кГц 0,05–8,6 0,09–2,2
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала, dB 100 120
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны — натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны — синтезированный звук ЧМ
Встроенный излучатель — синтезированный звук ЧМ
Питание Напряжение 4–7 В
аккумуляторы «тип АА» 1,2 В (4 шт.) в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5 В (4 шт.)
Время непрерывной работы, ч, не менее 20
Допустимый диапазон температур окружающей среды при эксплуатации, °С −20...+50
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока, мм 220 × 102 × 42
Масса электронного блока, кг, не более 0,46



Электромагнитный датчик ЭМД-247

Тип преобразователя резонансная ферритовая антенна
Частота резонанса, Гц 50–60 / 100 / 512 / 1024 / 8192 / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)



Датчик акустический AD-327

Габаритные размеры, мм, не более 120 × 135
Масса, кг, не более 1,7



Индкутивная антенна ИЭМ-301.3

Тип построения параллельный резонансный контур
Частота резонанса 8192
Диаметр, мм 240
Масса, кг, не более 0,6



Механизм ударный УМ-112М

Рабочее положение крепления ударного механизма на трубу:
допустимое
оптимальное для максимальной дальности трассировки
любое
верхнее
Длина соединительного кабеля, не менее, м 5
Диаметр исследуемой трубы, мм от 50
Габаритные размеры, мм, не более 90 × 200
Масса комплекта, кг, не более 3



Датчик контроля изоляции ДКИ-117

Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ (эфф):
«0»
«I»
«II»
0,3–14
3–140
30–1400
Частотный диапазон, Гц 40–10000
Максимально допустимое переменное входное напряжение, В 400
База (расстояние между электродами в рабочем положении), мм для угла раствора 30° — 550
для угла раствора 60° — 880
Длина штанг, не более, мм
- в рабочем положении
- в транспортном положении
780
490
Масса, кг, не более 0,8



Датчик-определитель дефектов коммуникации ДОДК-117

Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм 15
Точность определения обрыва кабеля, м 0,25
Входное сопротивление датчика, мОм 2,4
Питание предварительного усилителя внешнее, от приемника
Коэффициент усиления предварительного усилителя, дб 40
Сверили комплектацию
с сайтом производителя. Всё верно!

Дата проверки: 11.02.2022
Комплектация актуальна: февраль 2022
Наименование Количество
Трассопоисковый приемник АП-027 1 шт.
Генератор АГ-120Т 1 шт.
Комплект акустического датчика AD-327 1 шт.
Электромагнитный датчик ЭМД-247 1 шт.
Головной телефон 1 шт.
Держатель приемника АП-027.00.010 1 шт.
Антенна индукционная ИЭМ-301.3 1 шт.
Источник питания 1 шт.
Кабель AG120.02.060 1 шт.
Кабель АГ120.02.020 1 шт.
Кабель АГ120.02.050 1 шт.
Кабель АГ105.02.020 1 шт.
Ударный механизм УМ-112М 1 шт.
Датчик контроля качества изоляции ДКИ-117 1 шт.
Датчик-определитель дефектов коммуникаций ДОДК-117 1 шт.
Контакт магнитный АГ120.02.090 2 шт.
Штырь заземления АГ110.02.004 2 шт.
Батарейки для приемника (АА) 4 шт.
Крестовая отвертка 1 шт.
Кабель для подключения внешнего питания АР027.02.030 1 шт.
Сумка для антенны ИЭМ-301.3 (чехол 53107) 1 шт.
Сумка для ударного механизма УМ-112М (чехол 53208) 1 шт.
Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) 1 шт.
Сумка для ДКИ (чехол 53178) 1 шт.
Сумка для генератора АГ-120Т (чехол 53181) 1 шт.
Сумка для комплекта (чехол 53183) 1 шт.
Руководство по эксплуатации 3 экз.
Паспорт 1 экз.
