- Обследование участка местности с целью поиска и трассировки подземных коммуникаций.
- Определение глубины залегания коммуникаций (до 10 м).
- Определение мест пересечений и мест разветвления коммуникаций.
- Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора (опция).
- Выбор кабеля из пучка с помощью индукционных клещей (КИ) и накладной рамки (НР) (опция).
- Поиск дефектов с помощью датчика контроля качества изоляции (ДКИ) и датчика-определителя дефектов коммуникации (ДОДК) (опция).
Описание прибора

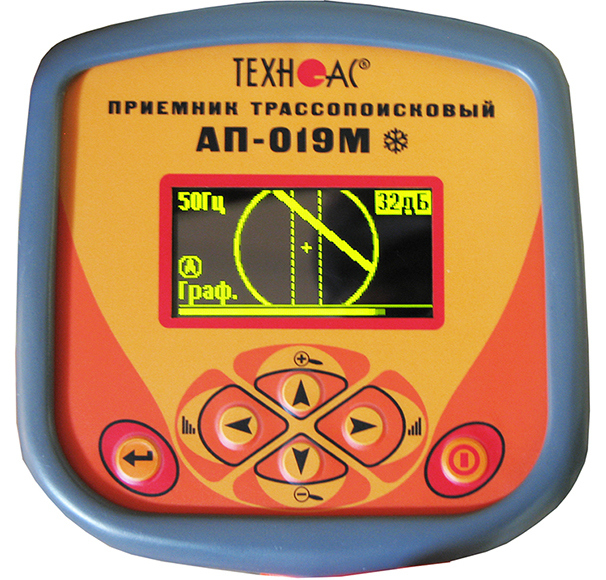

В комплектацию кабелеискателя Успех КБИ-309М входят приемник, солнцезащитный чехол, кабель для подключения внешнего аккумулятора и транспортировочная сумка. Основная часть комплекта — приемник АП-019М. Приемник представляет собой выполненный в литом корпусе моноблок с морозоустойчивым ЖК дисплеем, на который выводится графическое изображение трассы, глубина залегания и величина тока в сети.
Условно приемник АП-019М можно разбить на три части: лицевая панель с органами управления и отображения информации, батарейный отсек и нижняя часть корпуса с антенным блоком. Питание осуществляется от 4 элементов типа «С» или внешнего аккумулятора (Power Bank). При включении приемник автоматически переходит в режим «Трасса» — это основной режим для трассировки исследуемой коммуникации, измерения глубины и величины тока в ней.
Принцип работы приемника основан на анализе электромагнитного поля, создаваемого переменным током, протекающим по коммуникации. Приемник работает на сетевых частотах 50 (60) Гц, 100 (120) Гц, а с использованием трассировочных генераторов — на частотах 512, 1024, 8192 и 32 768 Гц. Режим «Поиск дефектов» включается и отключается автоматически при подключении и отключении внешних датчиков ДКИ и ДОДК. В этом режиме прибор обнаруживает «утечки» тока в грунт в месте дефекта.
{second_description}| Наименование параметра | Значение |
| Приемник АП-019М | |
| Квазирезонансные частоты фильтров, Гц | 50 (60), 100 (120), 512, 1024, 8192, 32 768 |
| Добротность квазирезонансных фильтров (Q) | не менее 100 |
| Диапазон частот «Широкая полоса», кГц | 0,04–8 |
| Диапазон частот «Радио», кГц | 8–40 |
| Максимальный коэффициент усиления электрического тракта, дБ | >100 |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-105 (110), НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью | Автоматическое — для 2D-отображения «Трасса» Полуавтоматическое / ручное (по выбору) — для режимов «График», «График+», «MIN&MAX» и «Зонд» Автоматическое / ручное (по выбору) — для режима «2 частоты» |
| Определение глубины залегания трассы, м | 0–9,99 (автоматически в режиме «Трасса») |
| Точность определения глубины залегания, % | ±5 |
| Измерение тока принимаемого сигнала, А | 0,01–9,99 (автоматически в режиме «Трасса») |
| Точность измерения тока принимаемого сигнала, % | ±5 |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами производства «Техно-Ас» («Импульсный режим») |
| Визуальная индикация | OLED-дисплей, 178 × 64 пикселей, 16 градаций серого |
| Индицируемые параметры | 2D-визуализация положения трассы относительно прибораглубина залегания трассыток в коммуникацииграфик уровня сигнала с датчиковпараметры настройки и управления |
| Звуковая индикация | встроенный излучатель: синтезированный звук ЧМ и звуковая индикация нажатия кнопок |
| Источник питания | 4–7 В: 4 элемента типа С или внешний аккумулятор (20 000 мА·ч) |
| Время непрерывной работы от одного комплекта щелочных батарей, ч, не менее | 20 (при отрицательных температурах время работы сокращается) |
| Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
| Диапазон температур эксплуатации, °С | −30...+60 |
| Диапазон температур хранения, °С | −30...+60 |
| Степень защиты корпуса | IP54 |
| Габаритные размеры, мм | 330 × 140 × 700 |
| Масса, кг | 2,1 |
| Наименование | Количество |
| Трассопоисковый приемник АП-019М | 1 шт. |
| Батарейки типа «С» | 4 шт. |
| Кабель Mini-USB для подключения внешнего аккумулятора | 1 шт. |
| Сумка для приемника (чехол 53212) | 1 шт. |
| Чехол для приемника солнцезащитный (чехол 53238) | 1 шт. |
| Руководство по эксплуатации | 2 экз. |
| Паспорт | 1 экз. |
| Генератор трассировочный (АГ-114.1, АГ-105, АГ-144.1 или АГ-120Т) | опционально |
| Датчик контроля качества изоляции (ДКИ-117, ДКИ-127 или ДКИ-137) | опционально |
| Датчик-определитель дефектов коммуникаций ДОДК-117 | опционально |
| Накладная рамка НР-117 | опционально |
| Малогабаритный электромагнитный датчик МЭД-127 | опционально |
| Комплект внешнего аккумулятора для приемника АП-019М | опционально |
| Комплект аккумуляторов и зарядное устройство для приемника АП-019 | опционально |
