Многофункциональный кабелеискатель Успех КБИ-309Н

Кабелеискатель "Успех КБИ-309Н" представляет собой многофункциональный трёхкоординатный приёмник моноблочного типа с графическим дисплеем, улучшенной защитой от помех и возможностью подключения внешних датчиков. Контроль осуществляется электромагнитным методом, а также с помощью акустических колебаний. Сферы применения КБИ-309Н: тепло- и электроэнергетика, жилищно-коммунальное хозяйство, нефтегазовая отрасль, геодезия, телекоммуникации, МЧС, строительство и другие отрасли.

Кабелеискатель выполняет широкий спектр задач, связанных с контролем коммуникаций:

  • поиск и трассировка (определение положения и пути);
  • обнаружение мест разветвлений и пересечений;
  • определение глубины залегания;
  • обнаружение таких дефектов, как обрывы, короткие замыкания, повреждения изоляции;
  • определение силы тока, проходящей через объект;
  • выбор кабеля из пучка (при использовании индукционных клещей или накладной рамки);
  • сохранение координат и параметров обследуемых точек.

Часть данных кабелеискатель выводит в численном выражении: уровень залегания, сила тока, частота фильтра и уровень усиления. На экране отображается положение искомого объекта, а в случае его удалённости — направление, в котором он располагается, и степень удалённости.

  Акустический метод Электромагнитный метод
Прибор Трассопоиск Течепоиск Определение глубины залегания Пассивный трассопоиск (50 Гц/100 Гц) Активный трассопоиск (с генератором) Определение силы тока Выбор кабеля из пучка Обрывы/кор. замыкания Обнаружение разветвлений и пересечений
Атлет АГ-319Н + - + + + + + + +
Успех КБИ-309Н - - + + - + + + +
Успех АТГ-410.10 + + + + + - + + -
Успех АГ-+408-.10 - - + + + - + + -
Успех АТ-207 + + - - - - - - -
Успех КБИ-206 - - + + - - + + -
Успех АТП-204 + + + + - - + + -

Принцип работы кабелеискателя

Принцип основан на анализе электромагнитного поля, создаваемого переменным током, протекающим по объекту. Наведённые в датчиках приёмника сигналы обрабатываются процессором и отображаются на экране в виде линии расположения объекта, линейной шкалы и графика изменения уровня сигнала, а также ряда числовых параметров. В режиме "Зонд" устройство способно принимать акустические сигналы и позволяет проводить поиск трассы акустическим методом при использовании трассогенераторов.

Ключевые особенности "Успех КБИ-309Н"

Подключение внешних модулей (датчиков)

Кабелеискатель "Успех КБИ-309Н" предполагает одновременное использование как встроенных, так и внешних датчиков. Внешние модули позволяют не только облегчить и ускорить выполнение базовых задач, но и расширить текущий функционал. Так, выбор кабеля из пучка, контроль качества изоляции или определение типа коммуникации осуществляется при использовании соответствующих модулей.

Мультизадачность и многофункциональность

Даже при использовании только внутренних датчиков устройство выводит разнообразный набор данных. При подключении же внешних модулей, как уже было сказано выше, можно решать новые задачи: дополнительные датчики позволяют оценить целостность изоляции как силовых кабелей, так и трубопроводов (в том числе неметаллических), а также выбрать нужный кабель из пучка. Причём выполнение новых задач возможно параллельно с базовыми, то есть можно сразу и трассировать коммуникацию, и, например, проверять изоляцию. Кроме того, при подключении дополнительного генератора можно отслеживать объекты протяжённостью до 10 километров.

Профильные режимы работы

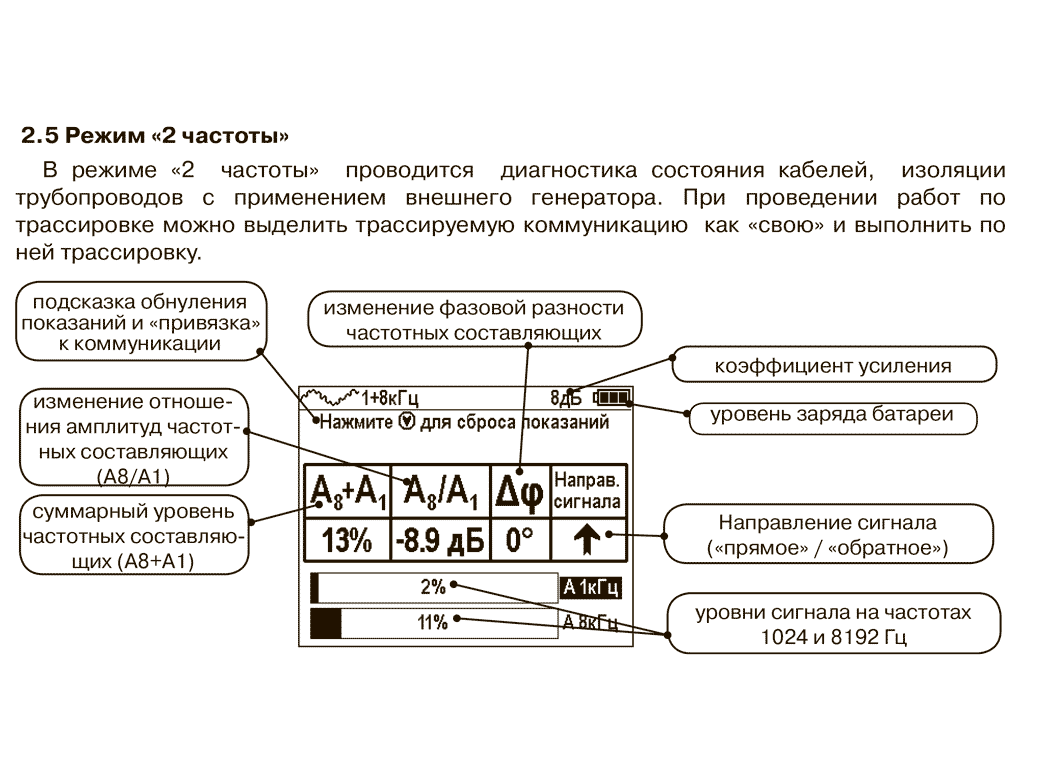

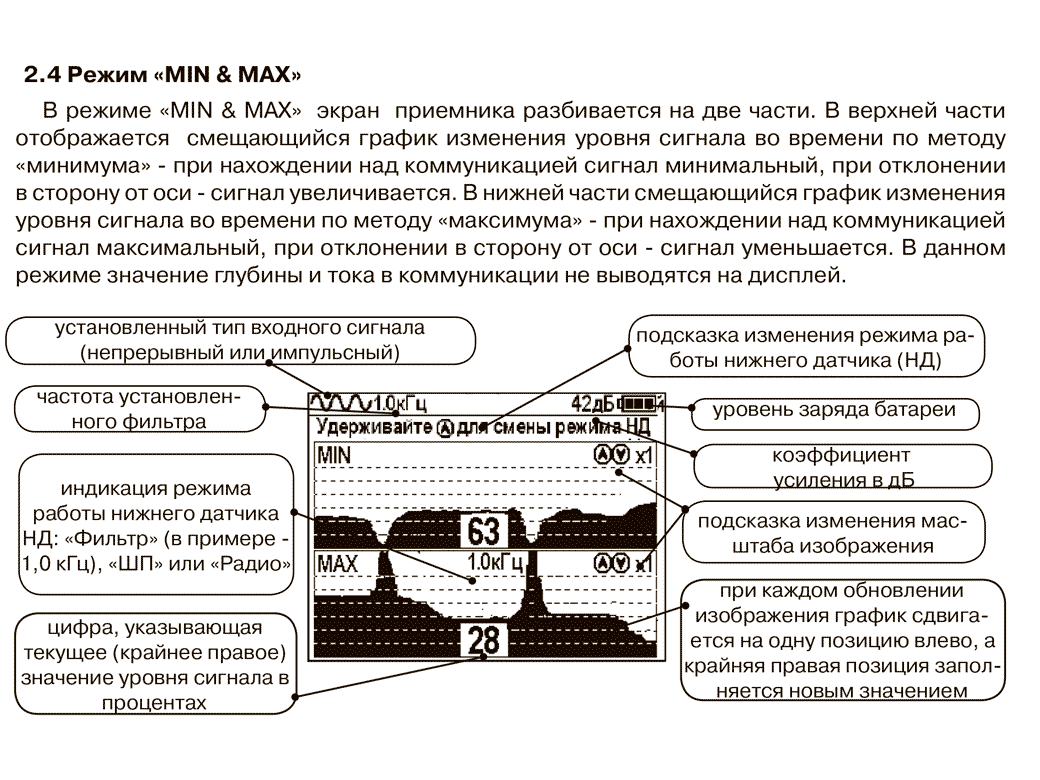

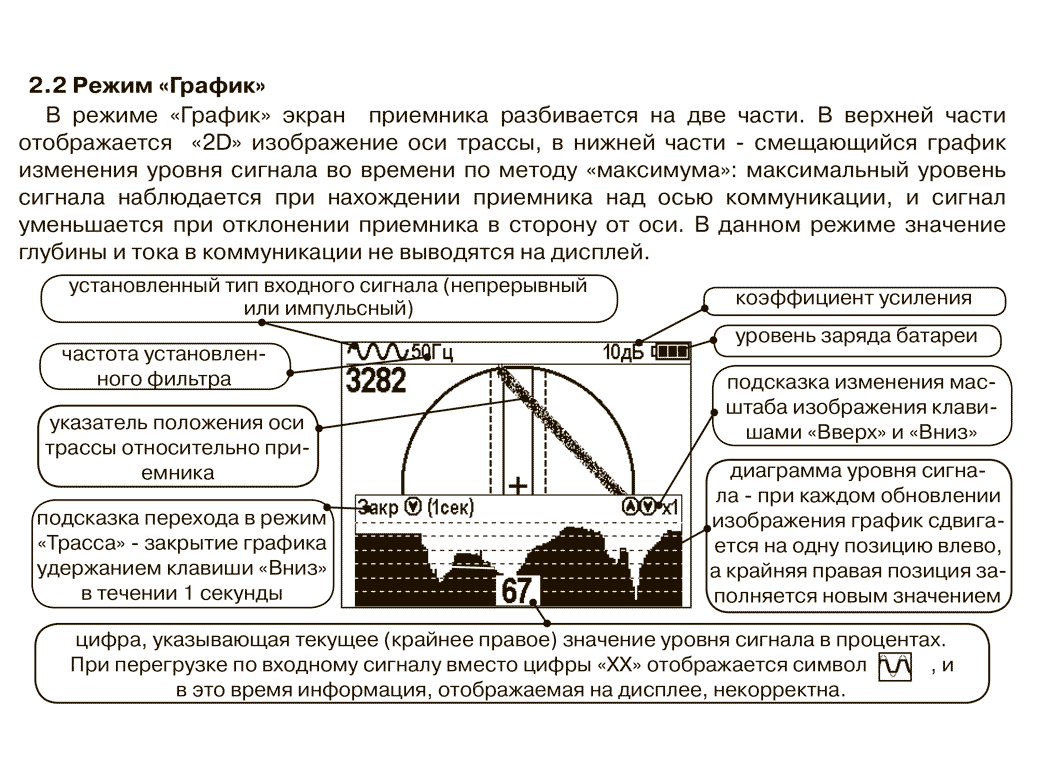

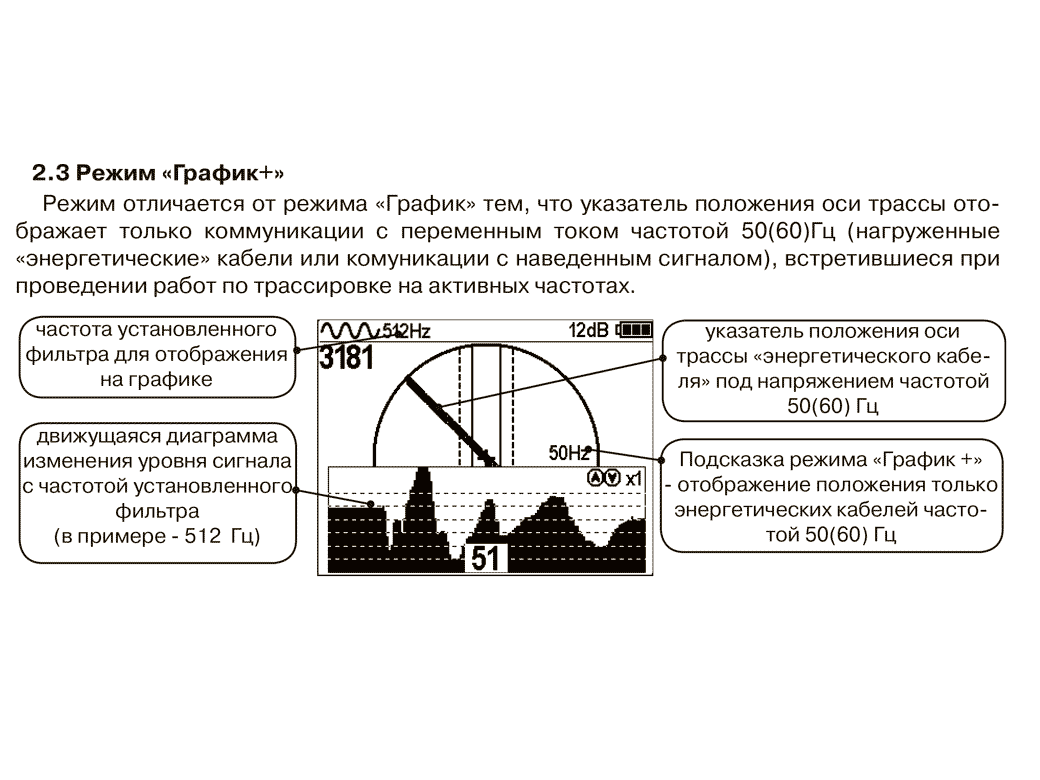

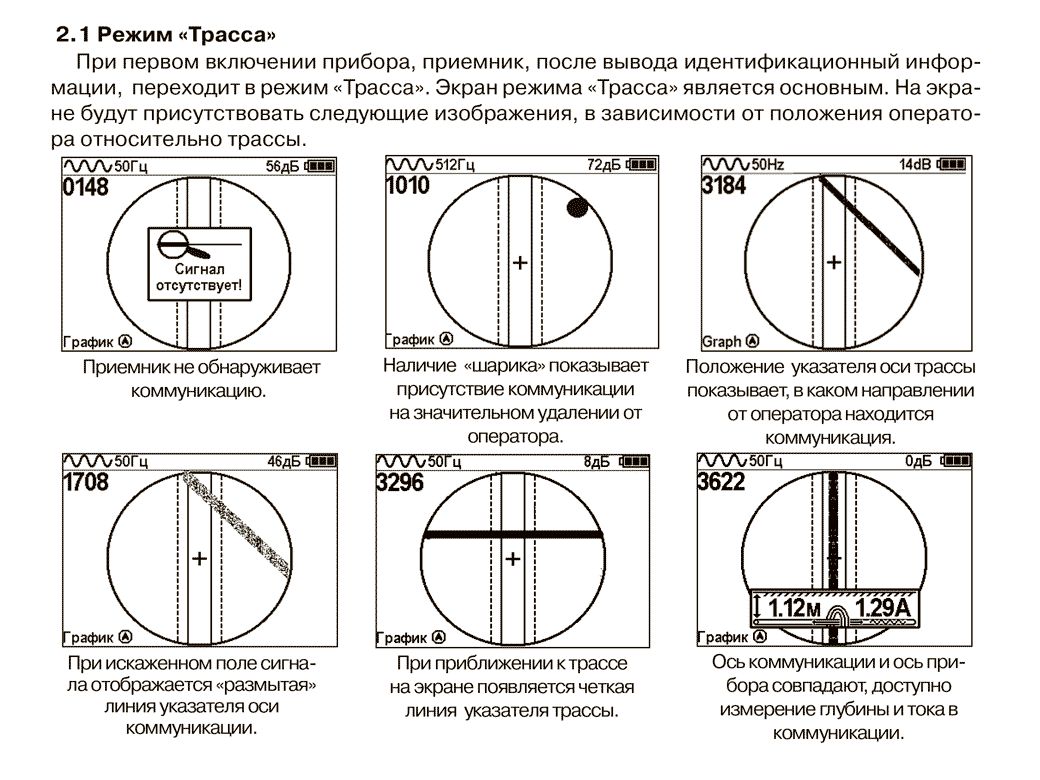

Всего в устройстве КБИ-309Н заложено шесть режимов работы, из них два основные — общего назначения, а четыре других — специального назначения. В частности, режимами общего пользования являются "Трасса" и "График". Первый режим позволяет определить местоположение искомого объекта, его глубину залегания и силу тока. В режиме "График" в нижней половине экрана отображается смещающийся график изменения уровня сигнала во времени по методу "максимума": максимальный уровень сигнала наблюдается при нахождении приемника в наибольшей близости к объекту, а при удалении приёмника от объекта сигнал ослабевает (подробнее в пункте 2.2 руководства по эксплуатации). Оставшиеся четыре режима рассчитаны на решение более специфичных задач. Так, режим "График+" предназначен для работы с силовыми кабелями, подключёнными к промышленной сети (то есть коммуникациями с переменным током частотой 50/60 Герц); режим "Min&Max" показывает изменения уровня сигнала по методу минимума и максимума (детальнее в пункте 2.4 руководства по эксплуатации); режим "2 частоты" предназначен для диагностики кабелей и изоляции трубопроводов, а режим "Зонд" — для работы с неметаллическими коммуникациями акустическим методом.

Энергосберегающий режим

Устройство поддерживает использование как непрерывных, так и импульсных (энергосберегающих) режимов работы энергогенератора. Различие в использовании непрерывного сигнала от импульсного заключается в том, что непрерывный сигнал позволяет устройству во время трассировки объекта проводить диагностику, однако затраты энергии в этом случае выше.

Прочее

  • Корпус кабелеискателя "Успех КБИ-309Н" выполнен из прочного пластика и обеспечивает защиту уровня IP54.
  • Приёмник снабжён настраиваемым ж/к экраном с подсветкой.
  • Широкий спектр рабочих температур (от −20° до +60 °C).
  • Приёмник может работать при частичном погружении в воду.

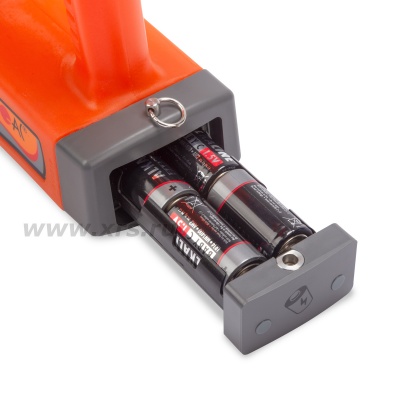

  • Допустимо подключение внешнего модуля питания (аккумулятора).
  • Длительность непрерывной работы без подзарядки не менее двадцати часов.

Открыть руководство по эксплуатации КБИ-309Н

Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q) Не менее 100
Диапазон частот «Широкая полоса» 0,04…8 кГц
Диапазон частот «Радио» 8…40 кГц
Максимальная чувствительность 5 мкА на расстоянии 1 метр
(Режим «График» f0= 33 кГц; некогерентные помехи +10дБ в диапазоне от 31...до 35 кГц )
Максимальный коэффициент усиления электрического тракта >100 дБ
Количество встроенных датчиков 4
Подключаемые внешние датчики КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью - Автоматическое - для 2D отображения «Трасса».
- Полуавтоматическое или ручное (по выбору) - для «Графиков».
- Автоматическое или ручное (по выбору) - для режима «2 частоты».
Определение глубины залегания трассы 0....9,99 м
Автоматически в режиме «Трасса»
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала 0,001....9,99 А
Автоматически в режиме «Трасса»
Точность измерения тока принимаемого сигнала ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры - параметры настройки и управления
- 2D визуализация положения трассы относительно прибора
- графики уровня сигнала с датчиков
- глубина залегания трассы
- ток сигнала
Звуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок
Источник питания 4…7 В - 4 элемента тип «С»
- внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда После 30 минут
Диапазон температур эксплуатации / хранения, °C −20…60 / −30…60
Степень защиты корпуса IP54
Габаритные размеры 330 × 140 × 700 мм
Масса, кг, не более 2,4
Состав комплекта "Успех КБИ-309Н"
  • Приемник "АП-019.1".
  • Сумка для приемника.
  • Батарейки (4х).
  • Руководство по эксплуатации кабелеискателя "Успех КБИ-309Н".
Дополнительное оборудование
  • Датчик контроля качества изоляции "ДКИ-117".
  • Датчик-определитель дефектов коммуникаций "ДОДК-117".
  • Клещи индукционные "КИ-110".
  • Накладная рамка "НР-117".
  • Чехол для ДКИ.
  • Наушники.
