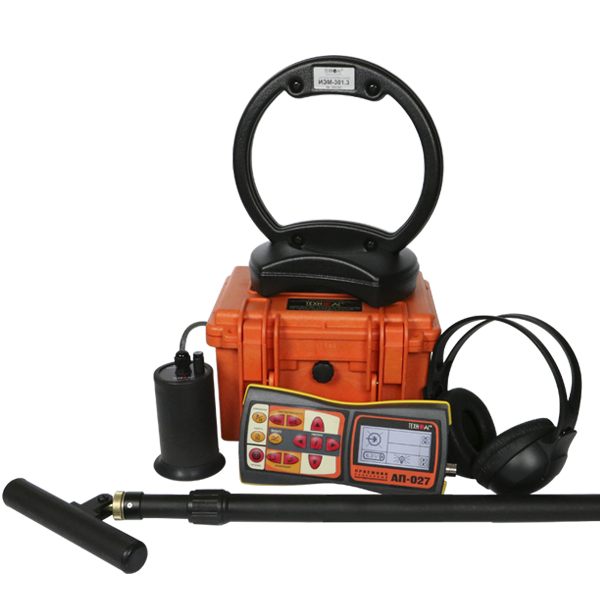

Комплект Успех АТГ-525.60Н для трассотечеискания
Трассотечеискатель модели «Успех АТГ-525.60Н» — универсальный многофункциональный комплект, в котором объединены три устройства:
- трассоискатель с электромагнитным датчиком;
- комплект для поиска повреждений кабеля акустическим методом;
- течеискатель с акустическим датчиком.
Назначение
- Определение местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.
Особенности
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
- Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110, механизма ударного УМ-112М.
- Приемники поисковые многофункциональные АП-027 используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т. д.).
АП-027 — это многофункциональный прибор, который позволяет:
- Осуществлять поиск утечек жидкостей из трубопроводов.
- Осуществлять 2 вида трассопоиска (электромагнитный и акустический).
- Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами (контактным и бесконтактным).
- Наличие функции выбора кабеля из пучка.
Возможности
- Защита от посторонних шумов (при установке датчика, от шума шин автомобиля, шагов и т. д.).
- Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки).
- Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).
- Высокая чувствительность. Коэффициент усиления тракта до 100 дБ.
- Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
- Регулируемый уровень подсветки.
- Класс защиты от внешних воздействий IP54.
Функциональные возможности приемника АП-027 в различных режимах работы:
Режим течепоиска
Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон от 0,1 до 2 кГц. Выбор полосы пропускания внутри частотного диапазона — по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала). Трансляция звукового сигнала на головные телефоны.
Режим «электромагнитный трассопоиск»
Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД). Фильтры 50–60, 100–120, 512, 1024, 8928, 33000 Гц или «широкая полоса». Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).
Режим «акустический трассопоиск»
Поиск трассы коммуникации из любого (в том числе и неэлектропроводящего) материала при помощи акустического датчика (АД).
Режим поиска дефектов изоляции электропроводящих коммуникаций
Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).
Режим выбора кабеля из пучка
Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).
Применяемые датчики:
- акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов);
- электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»;
- контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов);
- бесконтактный датчик — определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов);
- «клещи» индукционные (КИ) для выбора кабеля из пучка.
Визуальная индикация:
- Двухсегментная шкала уровня сигнала с цифрой 0–100% (суммарное и «полезное» значение).
- График (движущаяся диаграмма) изменения уровня полезного сигнала во времени в диапазоне 0–100%.
- Двухсегментная индикация частотного спектра суммарного и «полезного» сигналов при течепоиске. Отображается суммарное (мгновенное) и «отфильтрованное» (полезное) значение уровня сигнала отдельно по каждой частотной составляющей спектра. Совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации.
- «История» измерений («память» на 30 значений уровня сигнала).
Режим трассопоиска
Пассивный поиск (трассопоиск без использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.
Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
Активный поиск (трассопоиск с использованием генератора)
Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить головные телефоны и ЭМД к приемнику. Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8192», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).
Поиск места повреждения силового кабеля (трассопоиск с использования генератора)
Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД). Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8192», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).
Режим течепоиска
Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положение разгерметизации трубопровода.
