Акустический течепоисковый комплект Успех АТ-207
Течеискатель «Успех АТ-207» представляет собой комплект устройств, рассчитанный на диагностику скрытых металлических и неметаллических коммуникаций. Обнаружение дефектов объекта происходит на глубине до 3 метров и осуществляется акустическим методом. Сферы применения АТ-207: энергетика, жилищно-коммунальное хозяйство, водоснабжение и другие отрасли.
Течепоисковый комплект предназначен для обнаружения мест разгерметизации подземных трубопроводов как канальной, так и бесканальной прокладки.

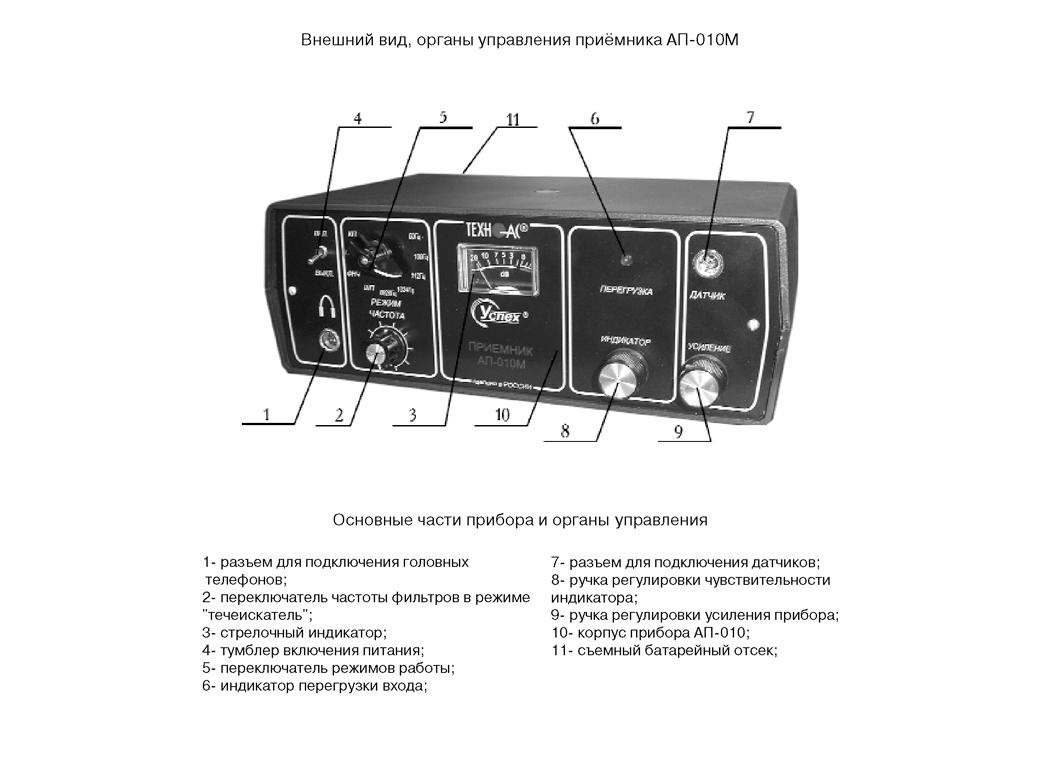

Информация, которую получает пользователь: это уровень сигнала, отображающийся на стрелочном индикаторе приёмника, и звук свища, позволяющий провести сравнительный анализ исследуемых участков. Также на приёмнике предусмотрены световой индикатор перегрузки входа и звуковое оповещение о разрядке аккумулятора. Спектр рабочих температур: от −30 до +45 °C.
| |
Акустический метод |
Электромагнитный метод |
| Прибор |
Трассопоиск |
Течепоиск |
Определение глубины залегания |
Пассивный трассопоиск (50 Гц/100 Гц) |
Активный трассопоиск (с генератором) |
Определение силы тока |
Выбор кабеля из пучка |
Обрывы/кор. замыкания |
Обнаружение разветвлений и пересечений |
| Атлет АГ-319Н |
+ |
- |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| Успех КБИ-309Н |
- |
- |
+ |
+ |
- |
+ |
+ |
+ |
+ |
| Успех АТГ-410.10 |
+ |
+ |
+ |
+ |
+ |
- |
+ |
+ |
- |
| Успех АГ-+408-.10 |
- |
- |
+ |
+ |
+ |
- |
+ |
+ |
- |
| Успех АТ-207 |
+ |
+ |
- |
- |
- |
- |
- |
- |
- |
| Успех КБИ-206 |
- |
- |
+ |
+ |
- |
- |
+ |
+ |
- |
| Успех АТП-204 |
+ |
+ |
+ |
+ |
- |
- |
+ |
+ |
- |
Принцип работы
Комплект Успех АТ-207 предполагает трассопоиск посредством акустического метода. Звуковые колебания устройство принимает через акустический датчик. Шум свища, пройдя предварительное усиление и фильтрацию в датчике, попадает в приёмник, дополнительно отфильтровываются и усиливается, после чего поступает на стрелочный индикатор и в наушники.
Ключевые особенности
Фильтры и частоты
Успех АТ-207 имеет 4 режима работы, из которых 3 относятся к акустическому методу, а один предназначен для проверки заряда элементов питания. Режим «Широкой Полосы» (ШП) позволяет улавливать сигналы в максимально большом диапазоне. Режимы «Фильтр низких частот» (ФНЧ) и «Полосовой фильтр» (ПФ) рассчитаны на поиск течей в условиях значительных помех, а «Контроль питания» (КП) носит сугубо технический характер, поскольку создан исключительно для определения состояния аккумуляторов (подробнее о режимах работы в пунктах 2.1 и 2.3 руководства по эксплуатации).
Датчик комплекта
Когда происходит разгерметизация трубопровода, объект начинает издавать специфичные колебания, которые передаются грунту. Эти колебания АД-220 воспринимает с помощью пьезоэлектрического преобразователя, который преобразует звуковые колебания в электрические сигналы. Там же этот сигнал первично усиливается, после чего попадает в приёмник, где его фильтруют. Затем уровень сигнала выводится на стрелочный индикатор, а готовый сигнал транслируется в наушники.
Поиск дефекта осуществляется по своеобразному шуму свища, что нужно отделить от различных помех, в том числе собственных шумов, вызванных усилителем. Для устранения посторонних шумов можно воспользоваться специальными режимами: низкочастотным или полосовым фильтром. Одним из возможных свидетельств обнаружения свища может быть момент наивысшего значения сигнала на стрелочном индикаторе приемника.
