Перейти в корзину

Производитель: Арион

Бренд:

Элитест

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Описание

Измерительный шаблон сварщика WG7 ЭЛИТЕСТ

(Альтернативные названия: универсальный шаблон сварщика AWS, Automatic Weld Size Weld Gauge)

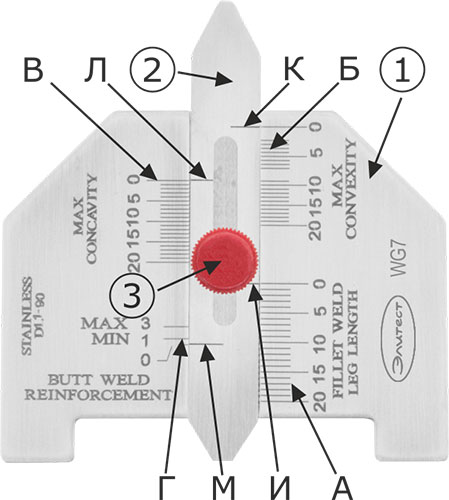

wg 7 measure 1

Общий вид WG7

1 – основание; 2 – измерительный движок; 3 – стопорное устройство; А – шкала для измерения катета (fillet weld leg length) и фактической толщины углового шва; Б – шкала для контроля максимальной выпуклости (max convexity) углового шва; В – шкала для определения катета вогнутого углового шва; Г – шкала для контроля выпуклости стыкового шва (butt weld reinforcement); И, К, Л, М – контрольные риски-индексы шкал (А), (Б), (В) и (Г) соответственно

Назначение

Универсальный шаблон сварщика WG7 предназначен для визуально-измерительного контроля, параметров углового и стыкового сварного шва. Особенностью данного шаблона, является наличие контрольных шкал для определения допустимости выпуклости и вогнутости угловых и стыковых швов по стандарту AWS D1.1.

Технические характеристики

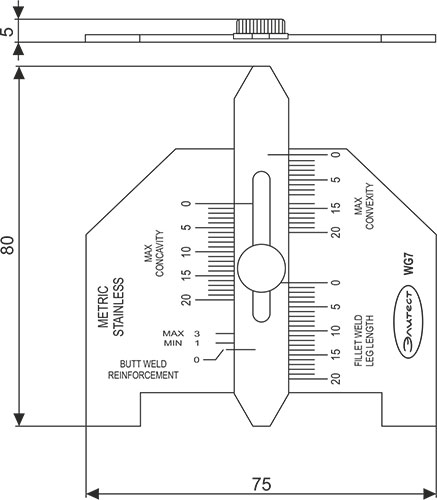

Справочные размеры, мм:

wg 7 measure 2

Вес, не более: 65 г

Материал: нержавеющая сталь

Шкала	Ед. изм.	Диапазон шкалы	Цена деления шкалы	Погрешность измерения
А	мм	0–20,0	1,0	±0,20
Б		0–20,0	1,0	–
В		0–20,0	1,0	±0,20
Г		0; 1,0; 3,0	–	±0,20

Контролируемые параметры

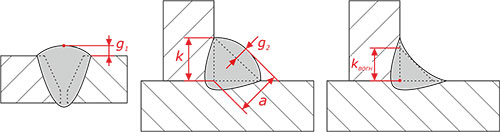

wg 7 parametry

Параметр		Измерение по шкале	Диапазон измерения	Цена деления шкалы	Погрешность измерения
Стыковой шов	выпуклость стыкового шва (g₁), мм	Г	0; 1,0; 3,0	–	±0,20
Угловой шов	фактическая толщина углового шва (a), мм	А	0–20,0	1,0	±0,20
	катет выпуклого и нормального углового шва (k), мм	А	0–20,0	1,0	±0,20
	катет вогнутого углового шва (k_вогн.), мм	В	0–20,0	1,0	±0,20
	максимально допустимая выпуклость углового шва (g₂), мм *	Б	Для швов с катетом 0–20,0	1,0	–

* В соответствии со стандартом AWS D1.1. Допустимая выпуклость для угловых швов с шириной лицевой поверхности до 8 мм включительно – 2 мм, для угловых швов с шириной лицевой поверхности от 8 до 25 мм – 3 мм.
