Измерительный шаблон сварщика Bridge Cam MG-8 ЭЛИТЕСТ
(Альтернативные названия: универсальный шаблон сварщика УШС МГ-8, Bridge Cam)
Лицевая сторона Оборотная сторона

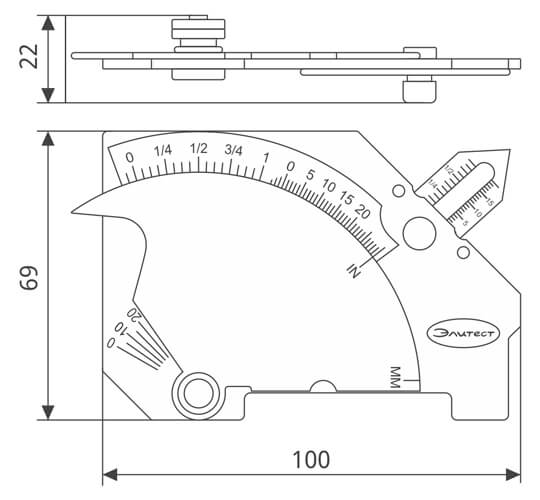

Общий вид Bridge Cam MG-8

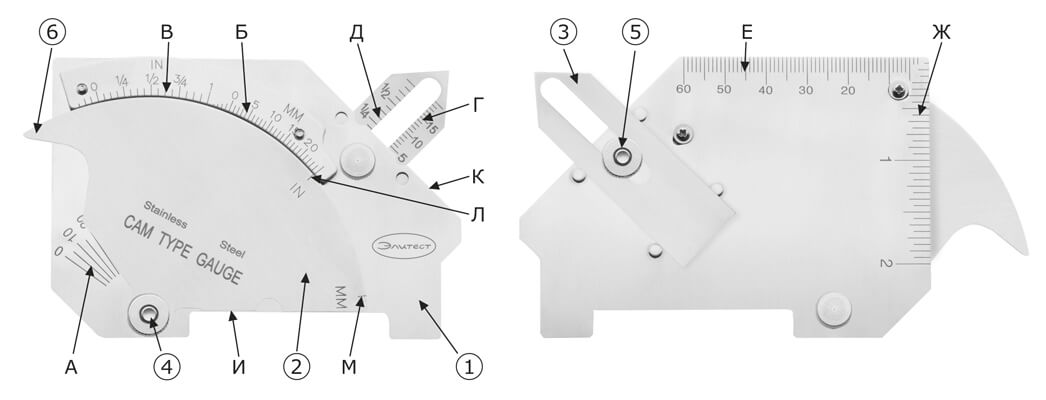

1 – основание; 2, 3 – измерительные движки; 4, 5 – стопорные устройства движков (2) и (3) соответственно; 6 – измерительный наконечник; А, Б, В, Г, Д, Е, Ж – измерительные шкалы; М, Л – контрольные риски-индексы шкал (Б) и (В) соответственно; И, К – контрольные грани для снятия показаний шкал (А) и (Г, Д) соответственно
Назначение
Измерительный шаблон сварщика Bridge Cam MG-8 предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва и дефектов. Особенностью данного шаблона является возможность измерения параметров как стыковых, так и угловых сварных швов в миллиметрах и дюймах.
Технические характеристики
|
Шкала
|
Ед. изм.
|
Диапазон шкалы
|
Цена деления шкалы
|
Погрешность измерения
|
|
А
|
град.
|
0–60
|
5
|
±2,5
|
|
Б
|
мм
|
4,0–0–25,0
|
1,0
|
±0,25
|
|
Г
|
0–20,0
|
1,0
|
±0,25
|
|
Е
|
0–60,0
|
1,0
|
±0,15
|
|
В
|
дюйм
|
3/16–0–1
|
1/16
|
1/8
|
|
Д
|
0–3/4
|
1/16
|
1/8
|
|
Ж
|
0–2
|
1/16
|
1/8
|
Вес, не более: 140 г
Материал: нержавеющая сталь
Контролируемые параметры
|
Параметр
|
Измерение по шкале*
|
Диапазон измерения
|
Цена деления шкалы
|
Погрешность измерения
|
|
Подготовка к сварке
|
толщина деталей (s), мм
|
Е
|
0–60,0
|
1,0
|
±0,15
|
|
притупление кромки (c), мм
|
|
угол скоса кромки (β), град.
|
А
|
0–60
|
5
|
±2,5
|
|
глубина скоса кромки (h1), мм
|
Б
|
0–4,0
|
1,0
|
±0,25
|
|
смещение кромок (h2), мм, относительно верхней детали
|
|
(h2) относительно нижней детали
|
0–25,0
|
|
Стыковой шов
|
выпуклость стыкового шва (g1)
и его корня (g2), мм
|
|
вогнутость стыкового шва (g3)
и его корня (g4), мм
|
0–4,0
|
|
Угловой шов
|
фактическая толщина углового шва (a), мм
|
Г
|
0–20,0
|
1,0
|
±0,25
|
|
катет углового шва (k), мм
|
Б
|
0–25,0
|
1,0
|
±0,25
|
|
Дефекты
|
длина дефекта (l), мм
|
Е
|
0–60,0
|
1,0
|
±0,15
|
|
глубина дефекта, чешуйчатости, западания между валиками (h3), мм
|
Б
|
4,0–0–25,0
|
1,0
|
±0,25
|
*Параметры, контролируемые по шкалам (Б), (Г) и (Е), можно измерить в дюймах, используя шкалы (В), (Д) и (Ж)
