string(39989) "Ультразвуковой дефектоскоп на фазированных решетках HARFANG VEO
Современный многоканальный ультразвуковой дефектоскоп HARFANG VEO — передовое средство для неразрушающего контроля, позволяющее значительно ускорить рабочий процесс и уменьшить затраты на его производство.
Дефектоскоп обеспечивает высокую производительность контроля изделий из металла за счёт применения многоканальных преобразователей на фазированных решётках, в том числе роликового типа. В дефектоскопе реализовано множество как стандартных для УЗ дефектоскопии функций, так и передовых конструкторских решений. Среди них есть и весьма оригинальные. В HARFANG VEO, например, применяется схема компенсации изменения расстояния до поверхности контролируемого объекта за счёт изменения геометрии резиновой шины валика (функция «плавающий строб»).
В этом обзоре мы расскажем об основных возможностях дефектоскопа HARFANG VEO.ОГЛАВЛЕНИЕ (быстрый переход):
Программное обеспечение для ультразвукового дефектоскопа HARFANG VEO Функция 3D моделирования Классический А-скан Мультисканирование TOFD дифракционный метод Особенности ультразвуковых дефектоскопов с фазированной решёткой Секторное сканирование Визуализация найденных дефектов и бездефектных областей Комплект поставки и дополнительное оборудование Видео обзоры ультразвукового дефектоскопа HARFANG

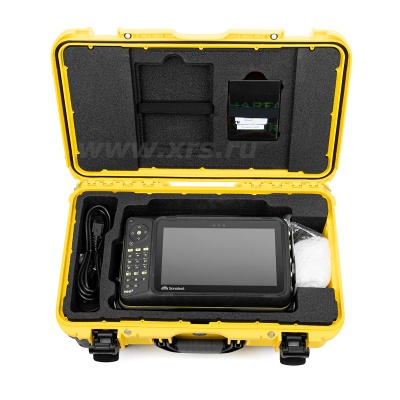

Надёжность

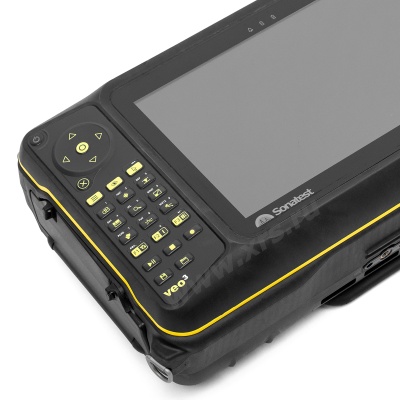

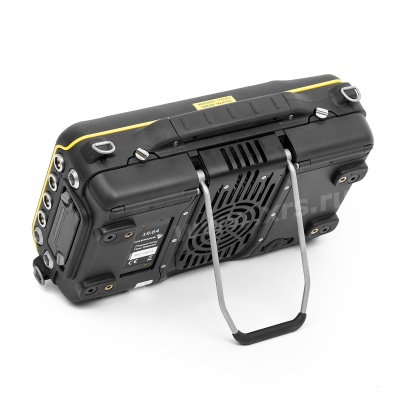

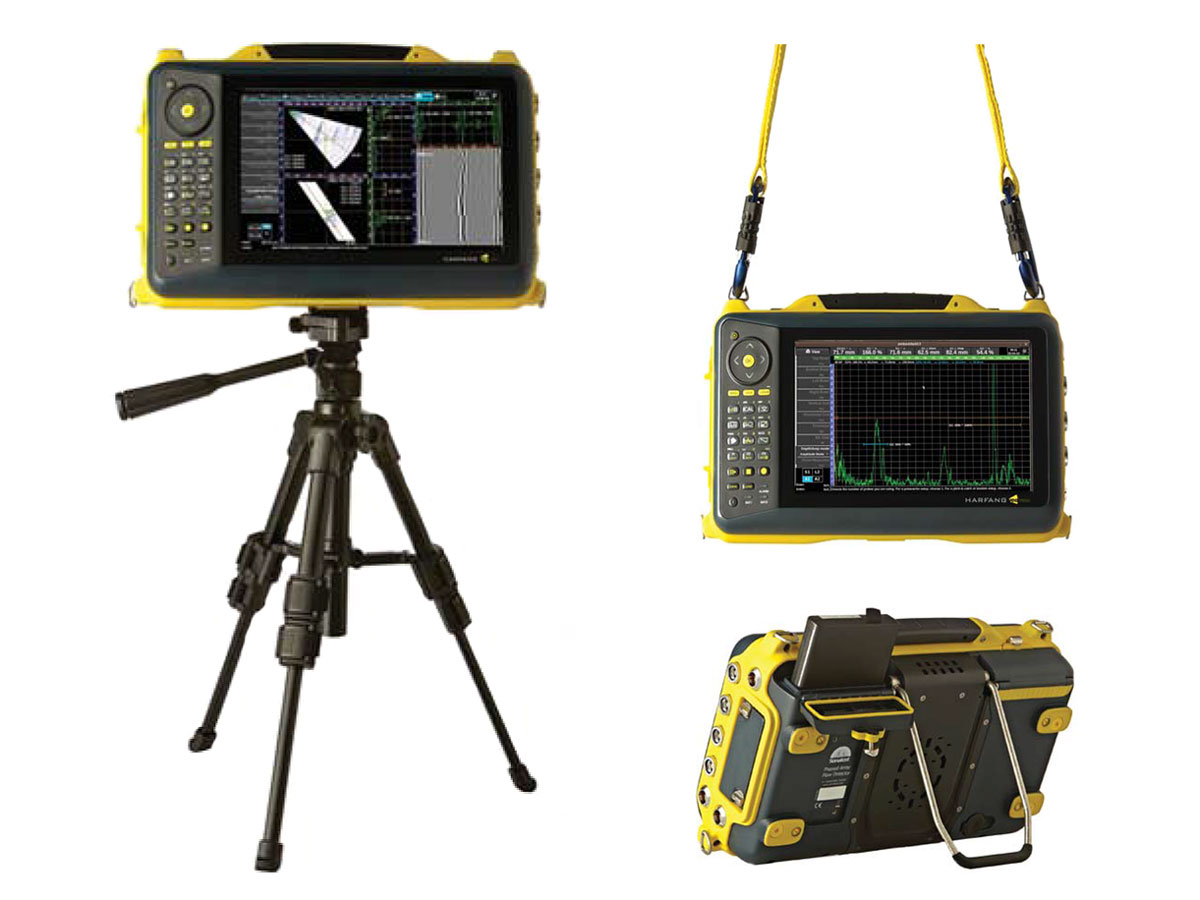

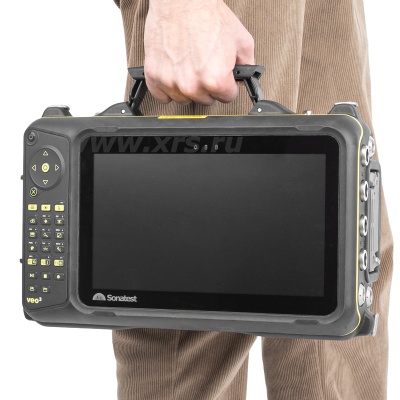

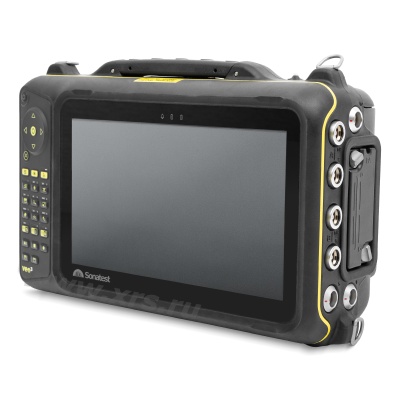

Корпус дефектоскопа HARFANG VEO выполнен из ударопрочного пластика в исполнении IP 65 (защищён от влаги и пыли). Работать с дефектоскопом HARFANG VEO удобно — его можно крепить на штативе, носить на ремне, а в настольном варианте — использовать подставку.

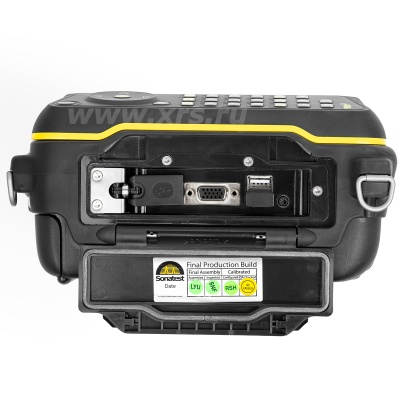

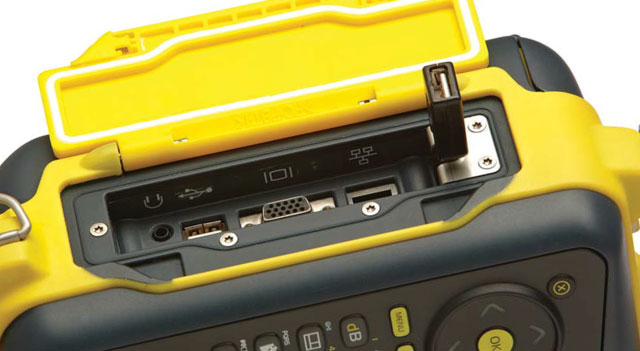

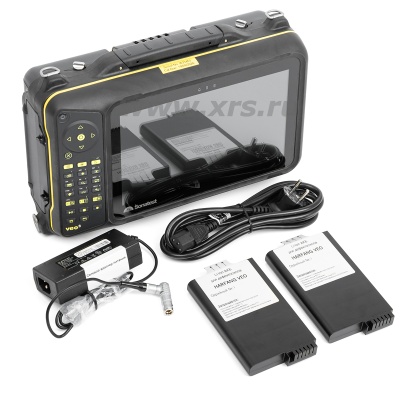

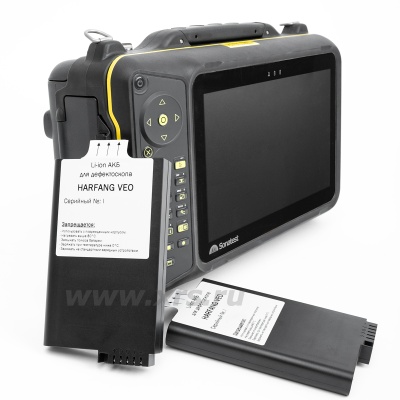

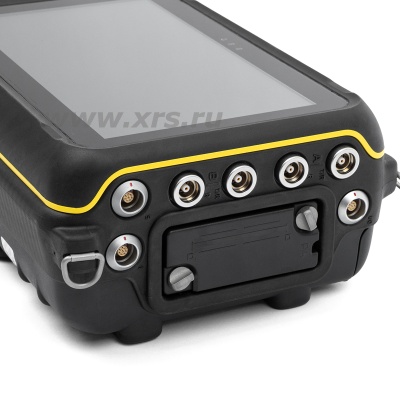

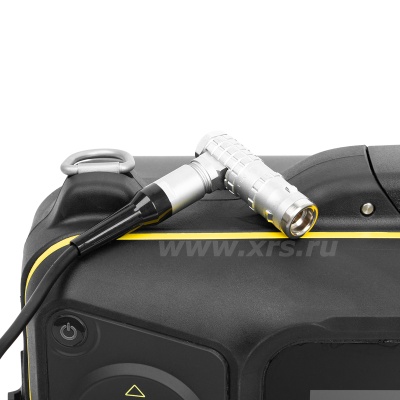

В прибор заложены функциональные возможности, позволяющие производить горячую замену батарей, подключать внешние накопители через интерфейс USB, разворачивать изображение на внешние VGA-мониторы. Сетевой интерфейс LAN позволяет передавать данные с помощью протокола TCP/IP по локальной сети предприятия.

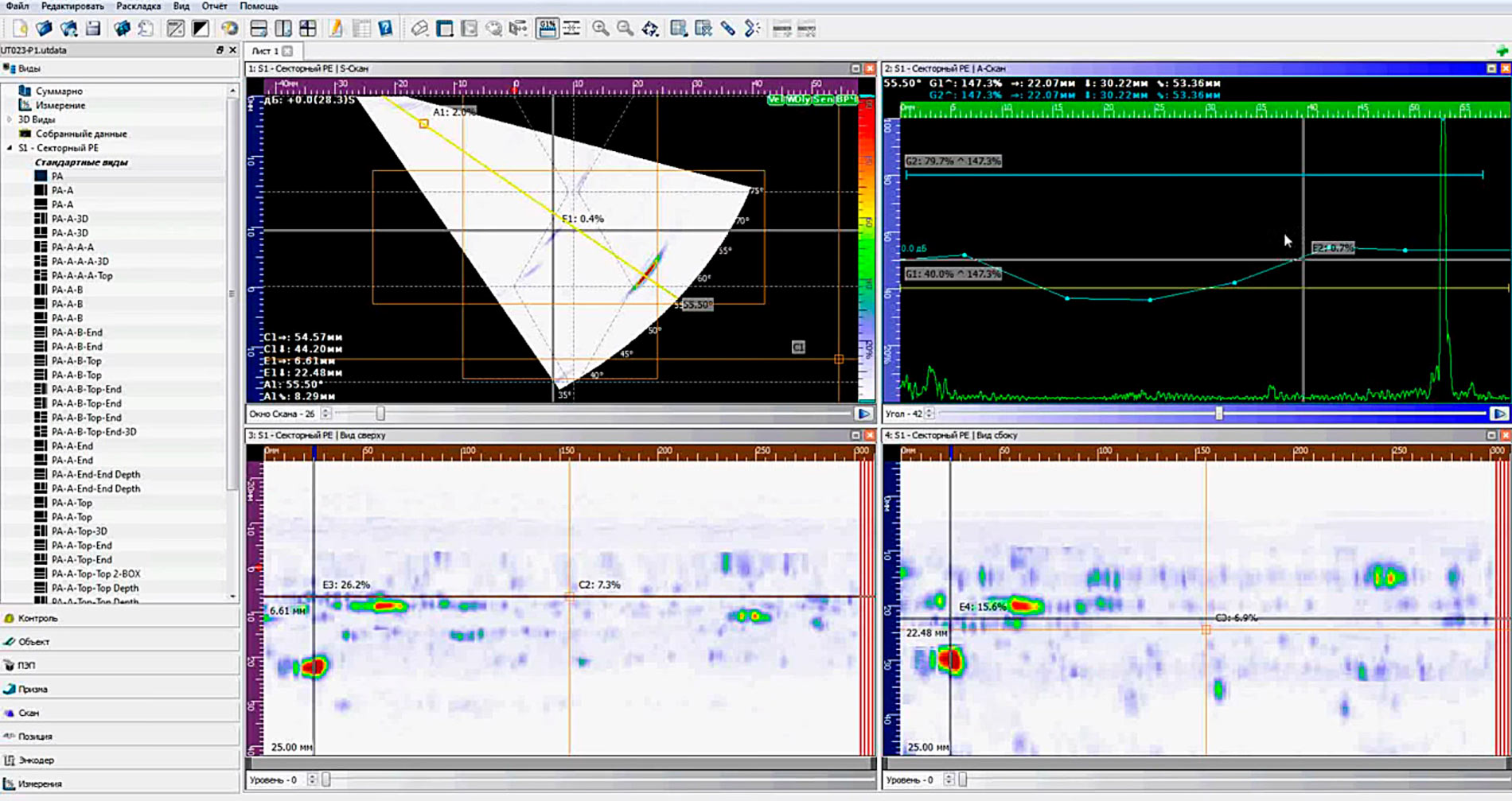

В комплект поставки HARFANG VEO включен пакет программ UT Studio — удобный для пользователя инструмент автоматизированного анализа и сбора данных.
Программное обеспечение для дефектоскопа HARFANG VEO позволяет разложить массив из исходных данных по трём плоскостям и выстроить план контролируемого объекта сверху, в поперечном и боковом разрезе. Количество выводимых курсоров может быть любым, что позволяет проводить точную оценку интересующих областей, определять тип, размеры и координаты залегания дефектов. По результатам анализа составляются отчёты в формате PDF.

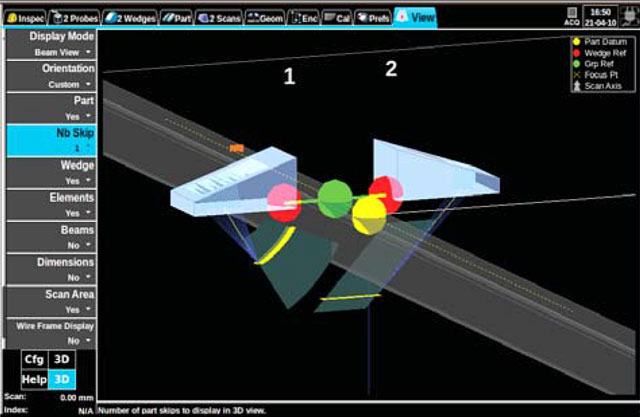

3D моделирование
Инновационная функция 3D моделирования процесса сканирования с привязкой к контролируемому объекту позволяет оптимизировать настройки, при этом специалист получает возможность определить визуально, попадает ли 100% исследуемой области в зону действия преобразователя.
А-Скан
HARFANG VEO сохраняет возможность работы с классическим А-сканом и одно-элементными преобразователями. Благодаря высокому разрешению экрана, А-эхограмма отображается чётко и легко читается.

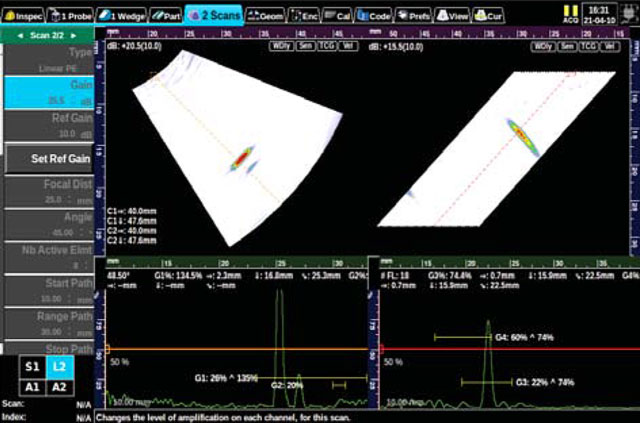

Мульти Сканирование
Дефектоскоп HARFANG VEO позволяет одновременно выводить на экран несколько различных типов сканов с разными настройками, таких как S-скан, L-скан, виды сверху и сбоку, TOFD. Данная функция позволяет быстро определить оптимальную настройку для конкретного объекта.

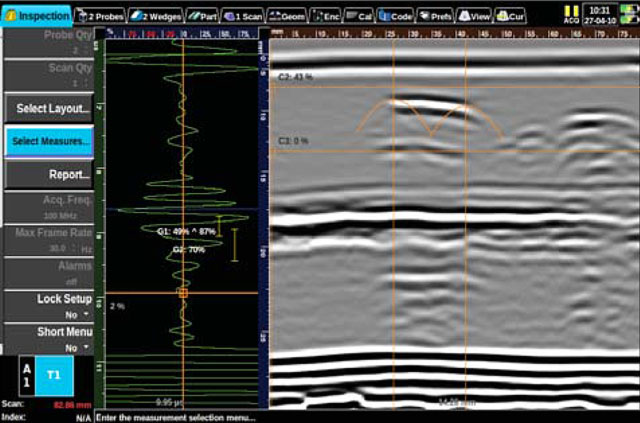

TOFD
Отдельная аналоговая часть схемотехники HARFANG VEO позволяет реализовать TOFD сканирование, используя схему фильтрации, совместно с мощными генераторами. Такая схема позволяет минимизировать влияние помех на результаты исследования. Метод TOFD может использоваться совместно с ФАР методом. Данное сочетание позволяет получать точные результаты при контроле сварных соединений.
Особенности ультразвуковых дефектоскопов с фазированной решёткой
Принципиальное отличие многоканальных дефектоскопов с фазированной решёткой от одноканальных приборов для УЗ контроля заключается в следующем. В одноканальных приборах есть один угол ввода и один А-эхо-импульсный сигнал. Когда мы используем многоканальные дефектоскопы с программным обеспечением, позволяющим одновременно обрабатывать отражённые волны от всех элементов с определённой задержкой по фазе, у нас появляется возможность получения секторного вида, который строится из множества углов. Датчики фазированной решётки для HARFANG VEO состоят из 16 и более элементов (по общему количеству прямых и мультиплексированных каналов), выходящих на поверхность датчика и расположенных с определённым шагом. Расстояние между элементами зависит от частоты преобразователей. В стандартной линейке используются преобразователи с частотой 2.25, 5.0 и 7.5 МГц. Каждый из элементов решётки излучает ультразвуковые колебания с определённой задержкой. Эта задержка называется «сдвиг по фазе». Отсюда и произошло название фазированной решётки. Изменяя задержки определённым образом, мы получаем фронт волны с определённым углом. В итоге мы наблюдаем секторный вид.
HARFANG VEO — секторное сканирование
Ультразвуковые дефектоскопы HARFANG имеют возможность построения секторного вида на основе трёх принципов:
- постоянное смещение;
- постоянный путь;
- постоянная глубина.
В зависимости от объекта контроля, который мы собираемся исследовать, выбирается тот или иной принцип формирования секторного вида.
Преимущества секторного сканирования на множестве углов ввода выражаются в получении большого количества А-сканов в единый момент времени, на основе которых и выстраивается секторный скан. Такая технология позволяет нам, не перемещая преобразователь поперечным движением, наблюдать дефекты, расположенные в пределах определённого объёма контролируемого изделия. Точно также, как и в одноканальных системах ультразвукового контроля, например, для контроля сварных соединений, мы используем однократное или двукратное отражение.
Визуализация найденных дефектов и бездефектных областей
При использовании датчика пути мы можем получать разрезы сварного соединения в трёх плоскостях. При этом выстраивание видов объектов контроля с торца сверху и сбоку осуществляется в реальном времени в процессе контроля.
HARFANG VEO — линейное сканирование
Кроме секторного сканирования, точно так же можно использовать и линейное. Линейное сканирование иногда всё же необходимо. В основном, для контроля сплошности основного металла на питтинги, коррозию, расслоения, включения и тому подобные дефекты. Как раз при использовании линейного сканирования имеет смысл подключать датчики с большей матрицей элементов — на 64 или 128 линий. Чем больше матрица, тем больше информации от датчика можно получить и обработать за один проход.
HARFANG VEO - дифракционный метод TOFD
В дефектоскопах HARFANG есть функция сканирования, использующая дифракционный метод TOFD. Вкратце поясним, для чего данная функция может быть использована. Для примера возьмём контролируемый объект с поперечной трещиной, расположенной под поверхностью. В этом случае, контроль фазированной решёткой, либо классический эхо-метод не даёт нам углов отражения. Соответственно, подобный дефект можно запросто пропустить. Для поиска такого рода дефектов используется дифракционно-временной метод ультразвукового контроля. Он позволяет фиксировать сигналы не от самой трещины, а от эффекта дифракции, возникающего на её кончиках. При этом мы можем точно определить высоту трещины.
Для использования метода TOFD необходимо приобрести специальное сканирующее устройство для HARFANG VEO. Устройство позволяет располагать датчики TOFD определённым образом в зависимости от толщины и геометрии нашего объекта. В результате мы получаем дефектограммы, на которых отображаются трещины, расположенные поперёк объекта.
HARFANG VEO — видео обзоры
Видеопрезентация дефектоскопа HARFANG VEO
HARFANG VEO очень легко изучить. Удобные «Мастеры настройки» позволяют бысто и легко настроить прибор. Он работает как стандартный цифровой дефектоскоп, за исключением того, что вы получаете намного больше акустических параметров для формирования диаграммы. Всего через несколько дней обучения, операторы 1-го и 2-го уровня могут изучить до 80% возможностей прибора.
Пример анализа коррозии
Данные собраны с использованием систем ультразвукового контроля с фазированной решёткой HARFANG VEO и обработаны в программе UTStudio.

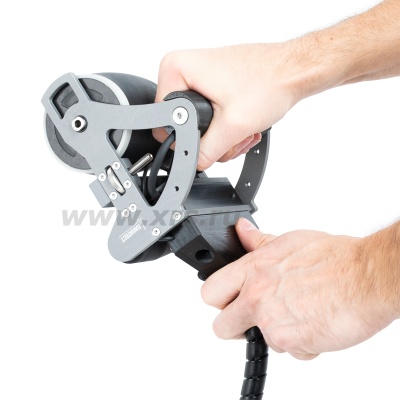

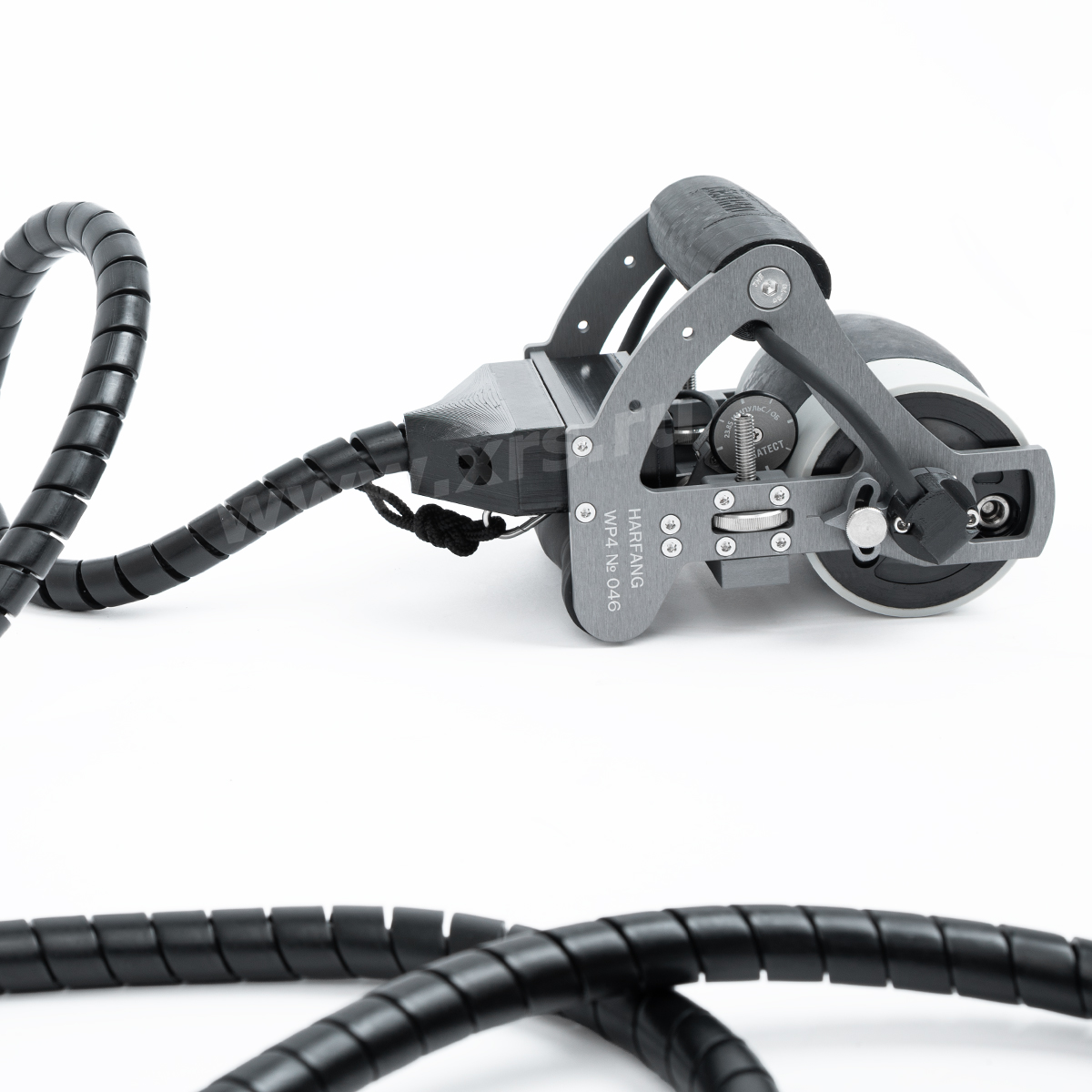

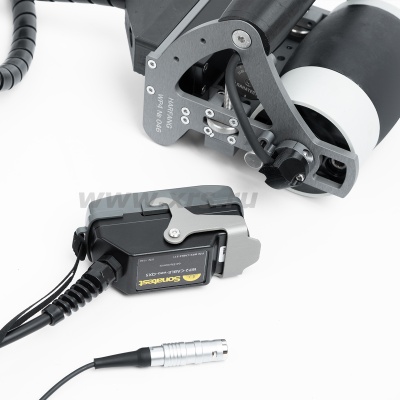

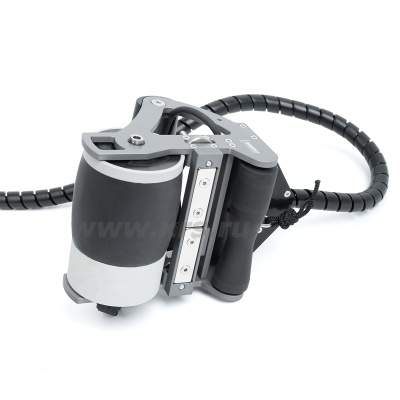

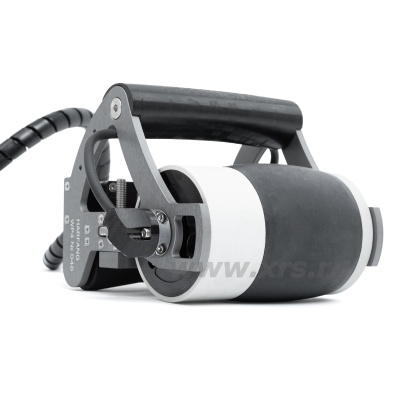

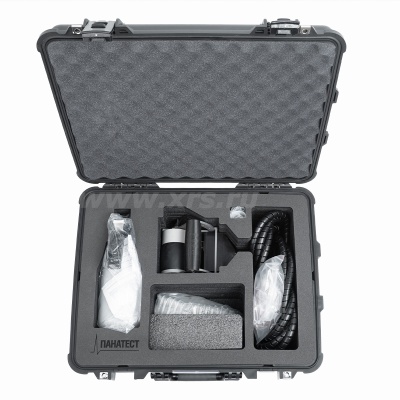

HARFANG VEO WP2 роликовый ФАР
Поиск и оценка коррозии с использованием системы ультразвукового контроля с фазированными решётками HARFANG VEO.
Программа для HARFANG VEO
Описание расшифровки данных о дефектах сварных соединений собранных системой HARFANG VEO при помощи ПО UTStudio.
Контроль композита
Контроль крыла выполненного из композитного материала с использованием системы ультразвукового контроля с фазированной решёткой HARFANG VEO (Харфанг Вео).
Контроль сварного шва
Анализ данных сварного шва собранных системой ультразвукового контроля с фазированной решёткой HARFANG VEO (Харфанг Вео).
Сплошная толщинометрия
Анализ данных сплошной толщинометрии. Контроль коррозиционного износа проводился системой ультразвукового контроля с фазированной решёткой HARFANG VEO (Харфанг Вео).
Неразрушающий контроль УЗ — томографом HARFANG VEO
Двухчасовой вебинар, посвящённый обучению по работе с ультразвуковым дефектоскопом-томографом HARFANG VEО на фазированной решетке. Запись видеоконференции на тему настройки и практического использования ультразвукового дефектоскопа-томографа HARFANG VEО и с ответами на вопросы специалистов в области ультразвуковой дефектоскопии.
{second_description}
