Рентгеновские портативные аппараты NDTest для промышленной дефектоскопии
Переносные рентгеновские аппараты NDTest постоянного тока предназначены для радиографического контроля качества сварных соединений, монтажных и строительных конструкций, отливок и поковок из цветных и черных металлов. Аппараты имеют программы автоматической тренировки рентгеновской трубки и самодиагностики. Также они оснащены необходимыми электронными защитами для безопасной эксплуатации.

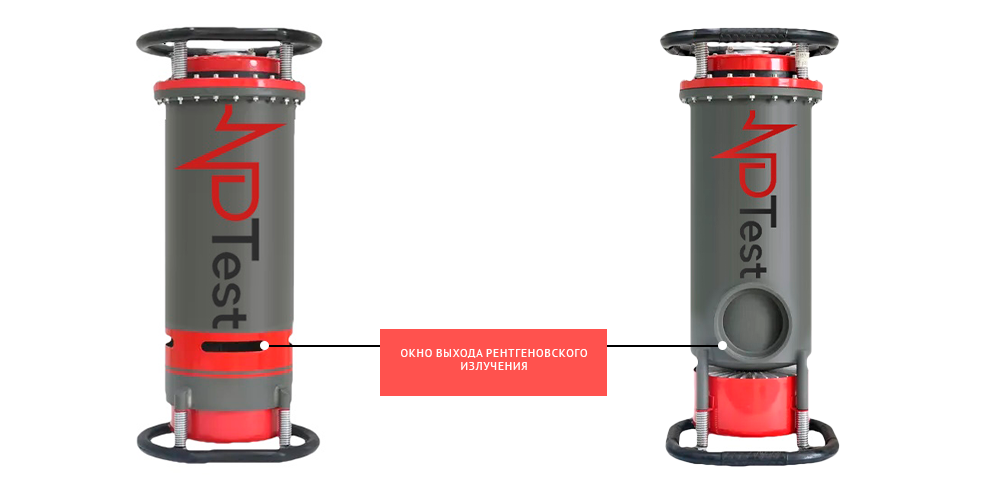

Рентгеновские аппараты NDTest выпускаются с направленной и панорамной геометрией излучения.
Аппараты с направленным выходом излучения (буква «Н» в маркировке) предназначены для контроля труб малого диаметра, продольных сварных соединений и деталей на конкретных участках.
Аппараты с панорамным выходом излучения (буква «П» в маркировке) позволяют просветить кольцевые сварные соединения за одну экспозицию.
Диапазон напряжения:
- моделей с направленным выходом излучения — от 100 до 350 кВ;
- моделей с панорамным выходом излучения — от 100 до 350 кВ.
Максимальная толщина стали, доступная при рентгенографии на пленку D7 + экран Pb составляет:
- у моделей с направленным выходом излучения — 66 мм;
- у моделей с панорамным выходом излучения — 58 мм.
Величина анодного тока у всех аппаратов NDTest одинакова — 5 мА. Независимо от геометрии излучения, все модели оснащаются керамическими рентгеновскими трубками. В качестве изоляционной среды используется элегаз SF6.
Аппараты соответствуют сертификатам:
- Техрегламент Таможенного союза «О безопасности низковольтного оборудования».
- Техрегламент Таможенного союза «Электромагнитная совместимость технических средств».
Управление

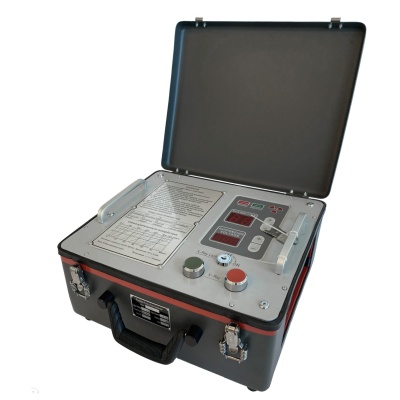

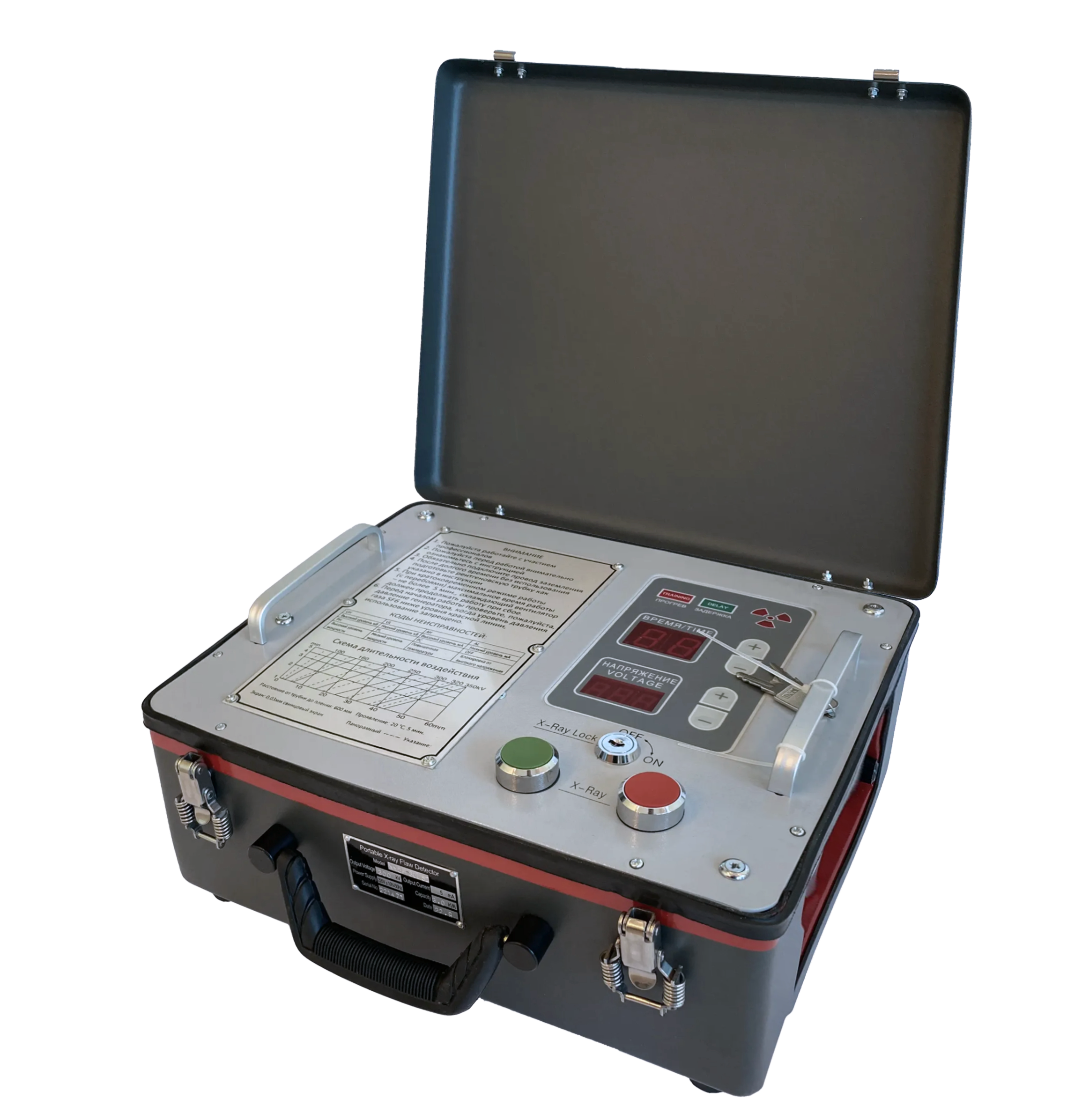

Рентгеновские аппараты NDTest управляются с помощью выносного пульта, что позволяет оператору настраивать режимы работы на безопасном расстоянии.
На пульте управления находятся следующие элементы:
- Индикатор прогрева рентгеновской трубки.
- Индикатор задержки — информирует о времени задержки перед началом работы.
- Индикатор включения излучения.
- Цифровое табло «Время» — отображает установленное время экспозиции.
- Кнопки установки времени, которыми задают необходимую продолжительность экспозиции.
- Цифровое табло «Напряжение» — показывает текущее анодное напряжение.
- Кнопки установки напряжения — позволяют установить нужное значение анодного напряжения.
- Замок безопасности от случайного включения аппарата.
- Кнопка «Включение питания».
- Кнопка «Аварийный стоп» немедленно отключит аппарат в экстренных ситуациях.
Области применения
Переносные рентгеновские аппараты NDTest находят широкое применение в различных отраслях:
- добыча и транспорт нефти и газа;
- оборонная промышленность;
- авиация;
- кораблестроение;
- строительство трубопроводов.
Удобство эксплуатации
- Быстросъемные разъемы помогают быстро подготовить оборудование к работе.
- Компактные размеры позволяют использовать аппараты в труднодоступных местах.
- Прорезиненные защитные рукоятки облегчают позиционирование на трубе при проведении контроля.
- Оборудование можно использовать не только на заводах, но и в сложных климатических условиях при температурах от −30 до +50 °C, что делает их универсальными инструментами для профессионалов в области неразрушающего контроля.
Технические характеристики направленных излучателей NDtest
| |
Модель |
| МК200/36Н |
МК250/50Н |

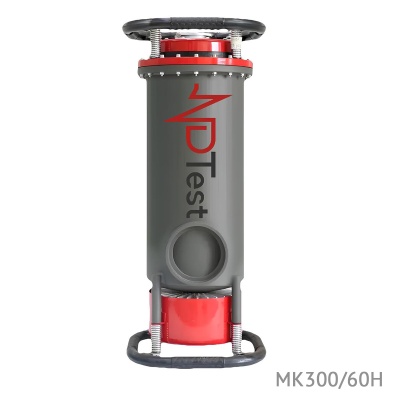

МК300/60Н |
МК350/66Н |
| Максимальное просвечивание по стали на пленку D7 + экран Pb (за 10 минут), мм |
36 |
50 |
60 |
66 |
| Модель рентгеновской трубки |
ХТ керамика |
| Диаграмма рабочего пучка рентгеновского излучения |
прямая, коническая, направленная перпендикулярно оси блока излучателя |
| Величина плоских углов диаграммы направленности рентгеновского излучения |
40° × 60° |
| Блок питания |
AC 198-242 В /
50-60 Гц / 2,5 кВт
|
AC 198-242 В /
50-60 Гц / 3,5 кВт
|
| Диапазон установок анодного напряжения, кВ |
100–200
|
150–250
|
170–300
|
180–350
|
| Шаг установки анодного напряжения, кВ |
1 |
| Анодный ток, мА |
5 |
| Размер фокусировки, мм |
1,5 × 1,5 |
2,5 × 2,5 |
| Охлаждение |
воздушное |
| Диапазон рабочих температур, °C |
−30...+50 |
| Габаритные размеры (Д × Ш × В), мм |
270 × 270 × 580 |
320 × 320 × 625 |
320 × 320 × 655 |
320 × 320 × 660 |
| Масса, кг |
21 |
34 |
40 |
41 |
Технические характеристики панорамных излучателей NDtest
| |
Модель |

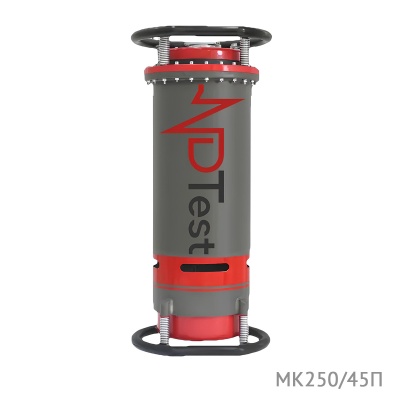

| МК200/38П |
МК250/45П |
МК300/50П |
МК350/58П |
| Максимальное просвечивание по стали на пленку D7 + экран Pb (за 10 минут), мм |
38 |
45 |
50 |
58 |
| Модель рентгеновской трубки |
ХТ керамика |
| Диаграмма рабочего пучка рентгеновского излучения |
прямая, коническая, панорамная перпендикулярно оси блока излучателя |
| Величина плоских углов диаграммы направленности рентгеновского излучения |
360° × 40° |
| Блок питания |
AC 198–242 В
/ 50–60 Гц
/ 3,5 кВт
|
| Диапазон установок анодного напряжения, кВ |
100–200
|
150–250
|
170–300
|
180–350
|
| Шаг установки анодного напряжения, кВ |
1 |
| Анодный ток, мА |
5 |
| Размер фокусировки, мм |
1,0 × 2,4 |
1,0 × 2,5 |
1,0 × 3,6 |
| Охлаждение |
воздушное |
| Диапазон рабочих температур, °C |
−30...+50 |
| Габаритные размеры (Д × Ш × В), мм |
270 × 270 × 600 |
270 × 270 × 615 |
320 × 320 × 660 |
320 × 320 × 665 |
| Масса, кг |
23 |
34 |
40 |
41 |

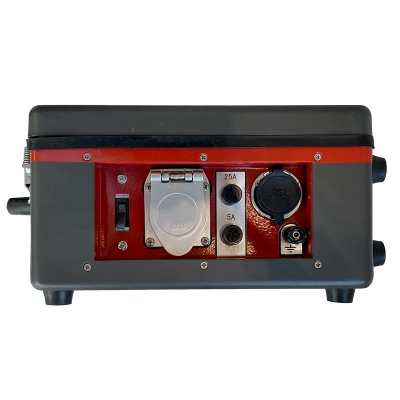

Технические характеристики пульта управления NDtest
| Диапазон рабочих температур |
−30...+50 °C |
| Масса, не более |
13 кг |
| Габаритные размеры (Д × Ш × В) |
320 × 180 × 380 мм |
| Рентгеновский генератор |
1 шт. |
| Пульт управления |
1 шт. |

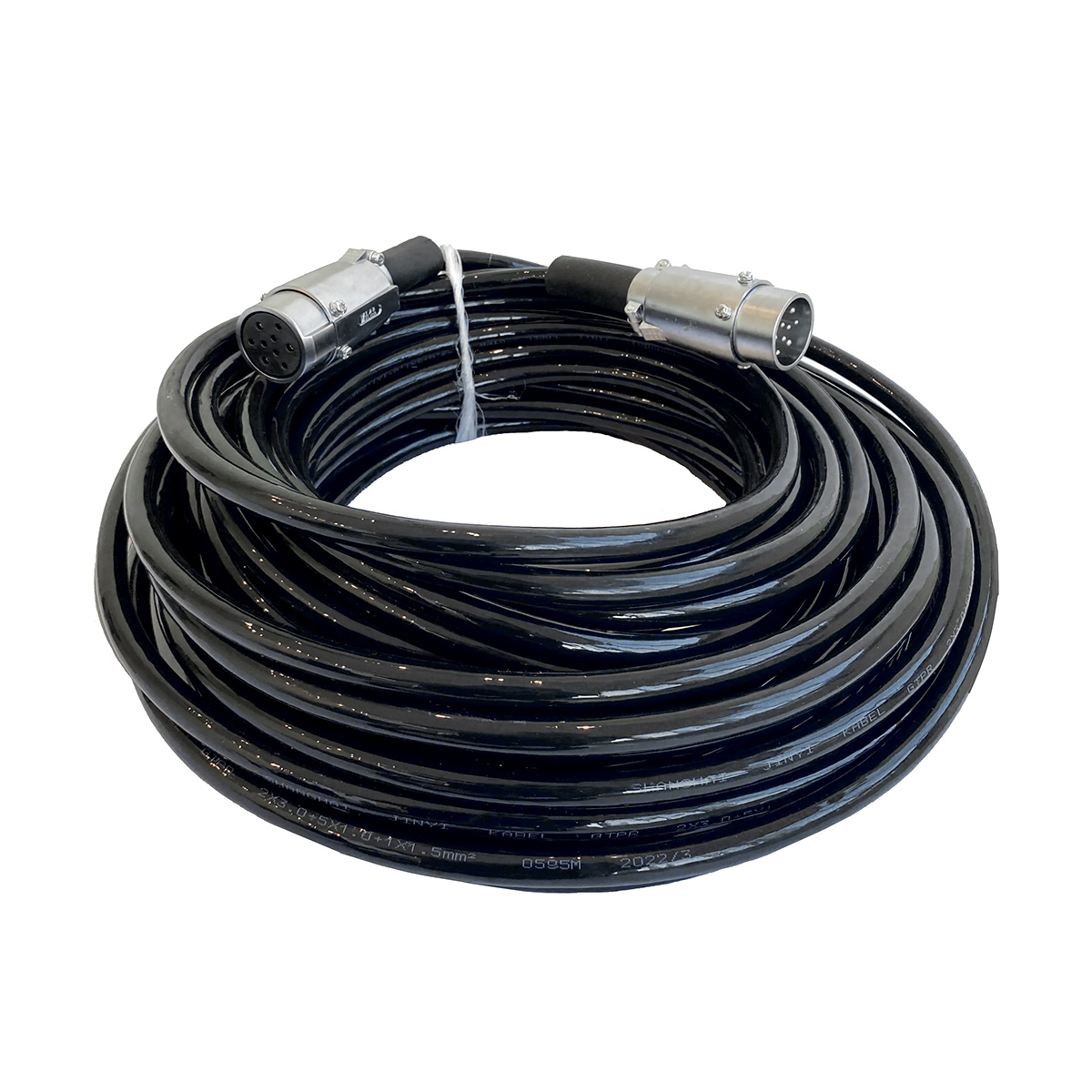

| Соединительный кабель, 25 м |
1 шт. |
| Силовой кабель, 10 м |
1 шт. |
| Сигнальная лампа |
1 шт. |
| Транспортировочные ящики |
1 шт. |
| Руководство по эксплуатации |
1 экз. |
| Паспорт |
1 экз. |
| Декларация о соответствии ТС/ГОСТ-Р |
1 экз. |
| Санитарно-эпидемиологическое заключение |
1 экз. |
| Набор ЗИП |
1 компл. |
